SMD PCB anakart ta'mirlash uskunalari

Avtomatik SMD PCB Anakartni ta'mirlash uskunasi

1.Avtomatik SMD PCB Anakartni ta'mirlash uskunasini qo'llash

Har xil turdagi chiplarni lehimlash, qayta to'plash, lehimlash: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP,

PBGA, CPGA, LED chip.

	5300W
Yuqori isitgich	Issiq havo 1200 Vt
Pastki isitgich	Issiq havo 1200 Vt. Infraqizil 2700 Vt
Quvvatlantirish manbai	AC220V±10% 50/60Hz
Hajmi	L530 * W670 * H790 mm
Joylashtirish	V-groove PCB qo'llab-quvvatlashi va tashqi universal armatura bilan
Haroratni nazorat qilish	K tipidagi termojuft, yopiq pastadir nazorati, mustaqil isitish
Haroratning aniqligi	±2 daraja
PCB hajmi	Maks. 450*490 mm, min. 22*22 mm
Ish stolini nozik sozlash	±15 mm oldinga / orqaga, ± 15 mm o'ngga / chapga
BGAchip	80*80-1*1mm
Minimal chip oralig'i	0,15 mm
Harorat sensori	1 (ixtiyoriy)
Sof og'irlik	70 kg

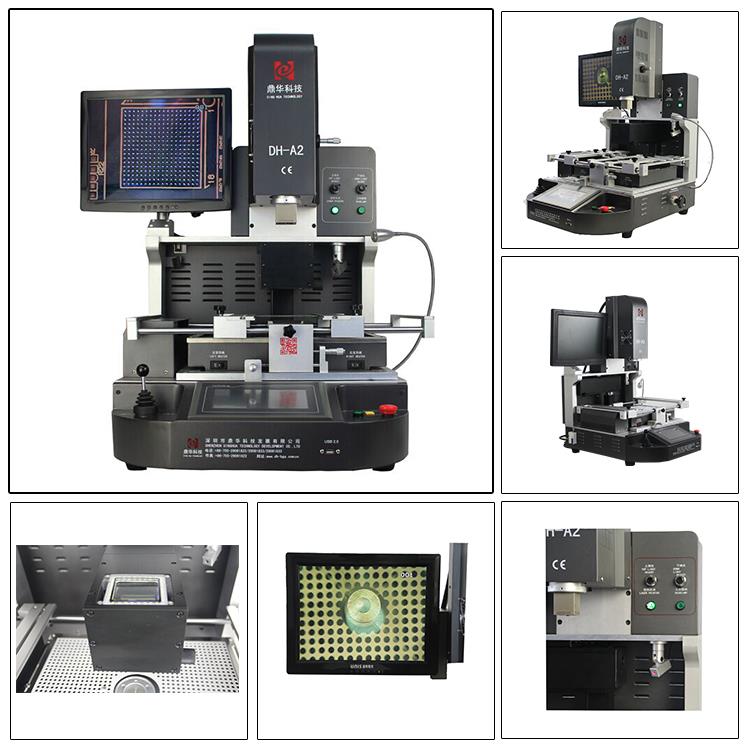

4. Infraqizil CCD kamera Avtomatik SMD PCB Anakartning tuzilmalari

Ta'mirlash uskunalari

2. Nima uchun issiq havoni qayta oqimli Avtomatik SMD PCB Anakartni ta'mirlash uskunasi eng yaxshi tanlovdir?

3.Optik moslashtirish sertifikati Avtomatik SMD PCB anakartni ta'mirlash uskunasi

UL, E-MARK, CCC, FCC, Idoralar ROHS sertifikatlari. Shu bilan birga, sifat tizimini takomillashtirish va takomillashtirish,

Dinghua ISO, GMP, FCCA, C-TPAT audit sertifikatidan o'tdi.

4. Qadoqlash va jo'natuvchilar



5. uchun jo'natishSplit Vision Avtomatik SMD PCB Anakartni ta'mirlash uskunasi

DHL/TNT/FEDEX. Agar boshqa yuk tashish shartlarini xohlasangiz, iltimos, bizga xabar bering. Biz sizni qo'llab-quvvatlaymiz.

6. Avtomatik SMD PCB Anakart ta'mirlash uskunalari uchun biz bilan bog'laning

Email: john@dh-kc.com

MOB/WhatsApp/Wechat: +8615768114827

WhatsApp-ni qo'shish uchun havolani bosing:

https://api.whatsapp.com/send?phone=8615768114827

7. Avtomatik SMD PCB Anakartni ta'mirlash uskunalari bo'yicha tegishli bilimlar

Asosiy telefon nosozliklari va echimlari:

1-bo'lim: Yuklashda xatolik tahlili

1,Kichik yuklash oqimi (taxminan 5-15mA)– Asosiy sabab protsessor ishlamayapti.

• Soat sxemasi noto'g'ri ishlayapti (13M va 32,768K) ​​- kuchlanish, AFC va chastotani tekshiring.
• Soat kristali shikastlangan - Kristalni almashtiring.
• Soat kristalli signal hosil qiladi, lekin u protsessorga etib bormaydi - Kristal chiqishi va protsessor o'rtasidagi aloqani tekshiring.
• Soat kristalining quvvat manbai anormal – quvvat manbai yoki kristallning quvvat manbai pallasini tekshiring.
• Qayta tiklash kuchlanishi g'ayritabiiy - Qayta tiklash davri to'g'ri ishlamayotgan bo'lishi mumkin (quvvat manbai pallasini yoki alohida tiklash trubkasini tekshiring).
• Protsessor quvvat manbai noto'g'ri - Odatda quvvat IC ning VCC kuchlanishini chiqarmasligi yoki quvvat manbai pallasi ishlamayotganligi tufayli yuzaga keladi.
• CPU o'zi shikastlangan - CPUni almashtiring.

2,Ishga tushirish oqimi 30-60mA atrofida– Mantiqiy sxema noto‘g‘ri ishlayapti.

• Shrift sxemasi ishlamayapti.
• Elektr ta'minoti bilan bog'liq muammolar.
• Qayta tiklash muammolari (yoqilg'i yoqilganda qayta o'rnatish yoki o'chirish davrining nosozligi).
• Chip tanlash muammolari.
• Ma'lumotlar liniyalari yoki manzil satrlari ishlamayapti.
• Shriftning shikastlanishi (ichki xotira yoki shrift kutubxonasi shikastlanishi).
• CPU shikastlanishi (ichki protsessorning buzilishi yoki kontrollerning ishdan chiqishi, MOBLINK seriyali protsessorlarida 80-150mA o'lik oqimga olib keladi).
• Shrift dasturi buzilgan.

3, Yuqori yuklash oqimi (200-600mA)– Haddan tashqari ishga tushirish oqimiga olib keladigan quvvat manbai yukining oqishi tufayli.

• Bunday nosozliklarni tuzatish uchun kontaktlarning zanglashiga olib, anakart komponentlarini va quvvat manbai rejimini tushunish kerak. Katta kondansatörler odatda bu komponentlar yaqinida joylashgan va bu kondansatörlerin ijobiy terminallari quvvat manbaiga ulangan. Elektr ta'minotining oqishi yoki yo'qligini aniqlash uchun kontaktlarning zanglashiga olib keladigan qarshiligini tekshiring.

4, yoqilganda katta oqim– Bu anakartning musbat va manfiy terminallari orasidagi quvvat manbai qisqa tutashuviga tegishli bo‘lib, odatda quvvat kuchaytirgich pallasi, quvvat manbai pallasi, quvvat manbai trubkasi, zaryadlash pallasi yoki ulangan kichik komponentlar kabi akkumulyator komponentlarining shikastlanishi natijasida yuzaga keladi. elektr uzatish liniyasining zamini.

2-bo'lim: O'chirish mumkin emas

Agar telefon yoqilsa va normal ishlasa, lekin o'chirilmasa, muammo odatda o'chirish pallasida bo'ladi:

• O'chirish pallasida komponentning shikastlanishi.
• CPU shikastlanishi.
• Anakartning o'chirish davri uzilgan (protsessorga quvvat manbai yoki o'chirish davri buzilgan).
• Quvvat IC shikastlanishi.

3-bo'lim: Avtomatik ishga tushirish

Avtomatik yuklash ikki yo'l bilan amalga oshirilishi mumkin: yuqori darajadagi yuklash va past darajadagi yuklash.

• Yuqori darajadagi yuklash: Yuqori darajadagi yuklash liniyasining bir uchi yuqori holatga majburlanadi. Nosozlik odatda quvvat IC, yuklash pallasida yoki quyruq vilkasi pallasida yuzaga keladi.
• Past darajadagi yuklash: Yuklash liniyasi past holatga tortiladi, bu ko'pincha yuklash pallasida, quvvat pallasida yoki quyruq vilkasi zanjiridagi nosozliklar tufayli yuzaga keladi (chunki ba'zi telefonlarda quyruq vilkasi yuklash sxemasi mavjud). Yuklash pallasida varistorga e'tibor bering.

Agere chipsetini avtomatik yoqish xatosi: Agere chipsetli telefonlari vaqt signali xatosini ko'rsatishi mumkin. RTC{0}}ALARM signali VRTC kuchlanishiga 300K dan ortiq qarshilik orqali ulanadi. Agar kuchlanish anormal bo'lsa, RTC_ALARM signali pasayadi va 32,768 KHz chastota sxemasi ishlashni to'xtatadi. Bu tugma ishlamay qolishiga olib keladi, chunki klaviaturani skanerlash davri 32,768 KHz uyqu soatidan foydalanadi. Zaxira batareyasini almashtirish muammoni hal qiladi.

4-bo'lim: Avtomatik o'chirish

Agar telefon odatdagidek yoqilsa, lekin avtomatik ravishda oʻchib qolsa:

• Telefon signalni ushlab turmaydi, bu esa quvvat manbaining beqarorligiga va barqaror chiqish kuchlanishini saqlab turishning iloji yo'qligi sababli o'chirishga olib keladi.
