DH-5830 BGA qayta ishlash stantsiyasi
Ta'rif
DH-5830 BGA qayta ishlash stantsiyasi nima?

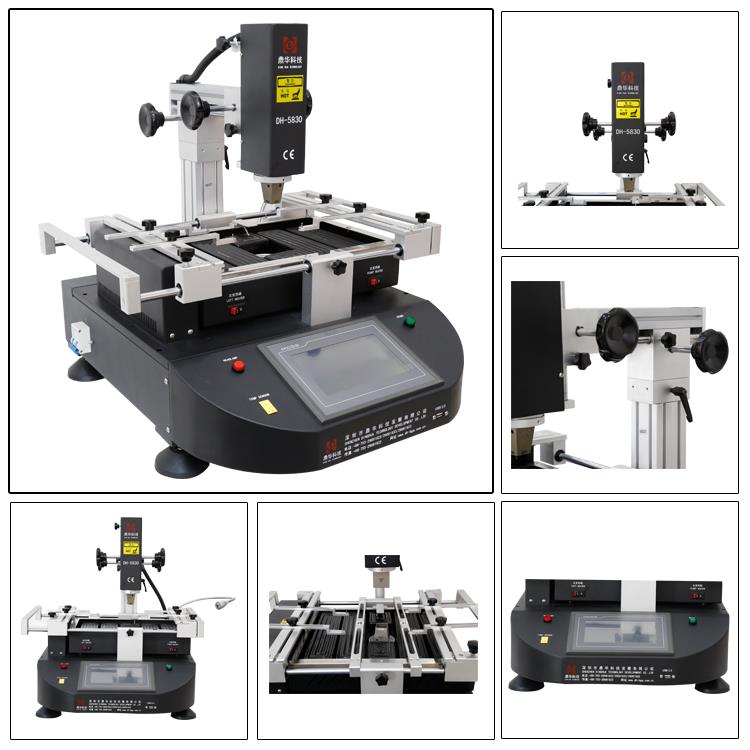

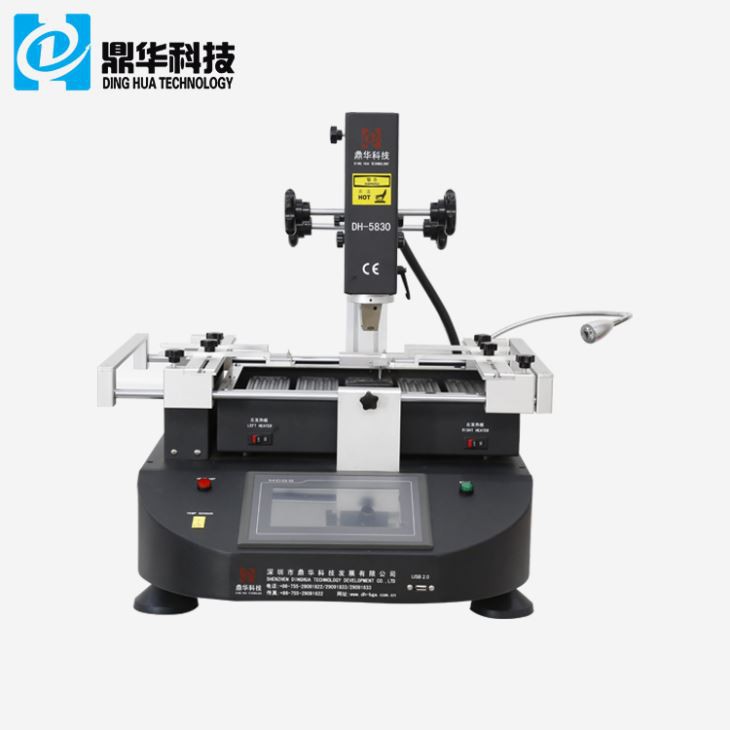

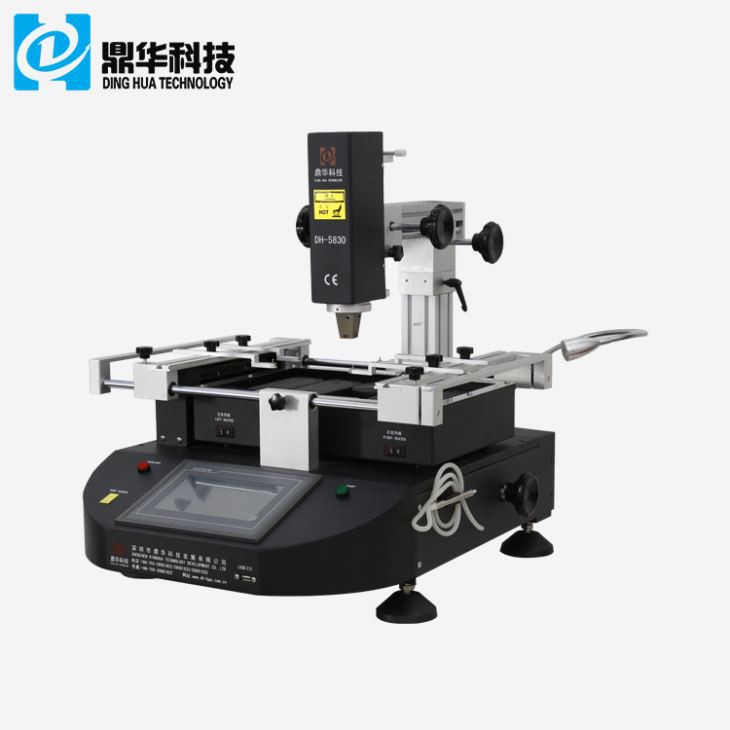

DH-5830 Sensorli ekranli BGA Rework Station - bu BGA, QFN, CSP va boshqa sirtga o'rnatiladigan komponentlarni olib tashlash, qayta to'plash, almashtirish va lehimlash uchun mo'ljallangan professional qayta ishlash tizimi.
Issiq havo va infraqizil isitish texnologiyasi, haroratni aniq nazorat qilish va sensorli ekran interfeysi bilan jihozlangan mashina ta'mirlash muhandislariga PCB shikastlanishini minimallashtirish bilan birga barqaror va takrorlanadigan qayta ishlash natijalariga erishishga yordam beradi.
Spetsifikatsiya
| 1 | Quvvat | 4800W |
| 2 | Yuqori isitgich | Issiq havo 800 Vt |
| 3 | Pastki isitgich | Issiq havo 1200 Vt, infraqizil 2700 Vt |
| 4 | Quvvatlantirish manbai | AC220V±10%, 50/60Hz |
| 5 | Hajmi | L560 * W650 * H580 mm |
| 6 | Joylashtirish | V-groove PCB yordami va bilan tashqi universal armatura |
| 7 | Haroratni nazorat qilish | K tipidagi termojuft, dozalangan halqa nazorat qilish, mustaqil isitish |
| 8 |
Harorat aniqlik |
±2 daraja |
| 9 | PCB hajmi | Maks 420*400 mm, min 22*22 mm |
| 10 | Ish stolini nozik-sozlash | ±15 mm oldinga/orqaga, ±15 mm o'ngga/chapga |
| 11 | BGA chipi | 2*2-80*80mm |
| 12 | Minimal chip oralig'i 0,15 mm | 0,15 mm |
| 13 | Harorat sensori | 1 (ixtiyoriy) |
| 14 | Sof og'irlik | 31 kg |
DH-5830 BGA qayta ishlash stantsiyasining asosiy xususiyatlari va ilovalari
1, Yuqori{1}}Aniqlik sozlamalari:
Barcha uchta o'qni (X, Y va Z) nozik sozlash va tezda joylashtirish imkonini beruvchi slayder mexanizmi bilan jihozlangan. Bu joylashishni aniqlashning mukammal aniqligi va manevr qobiliyatini ta'minlaydi.

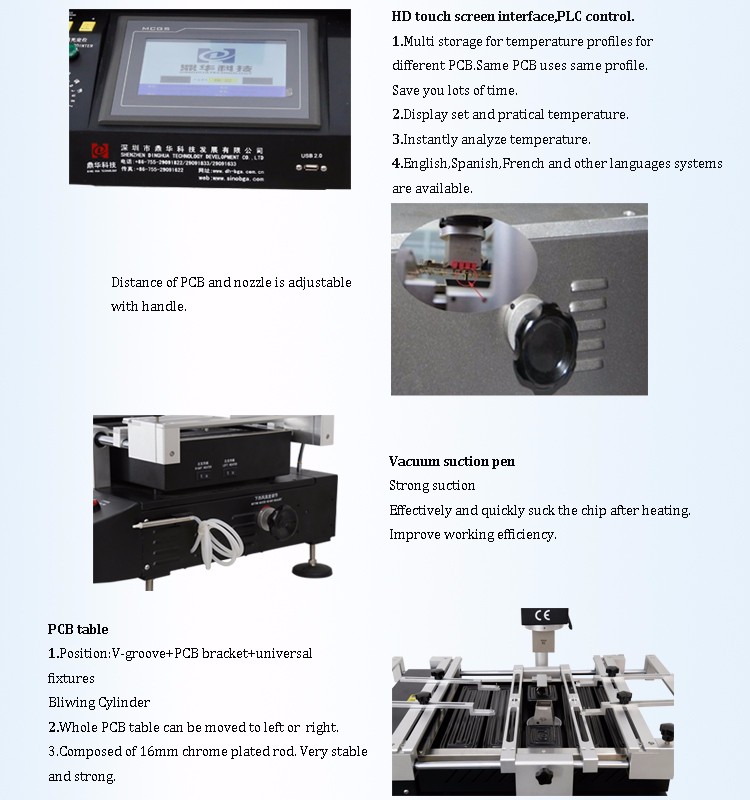

2, Sensorli ekran bilan ishlash
Barqaror va ishonchli ishlashni ta'minlash uchun sensorli panel interfeysi va PLC boshqaruv tizimi mavjud. U bir nechta harorat rejimini saqlashni qo'llab-quvvatlaydi va ishga tushirish vaqtida parolni himoya qilish va o'zgartirish funktsiyalarini o'z ichiga oladi. Harorat rejimlari to'g'ridan-to'g'ri sensorli ekranda ko'rsatiladi.

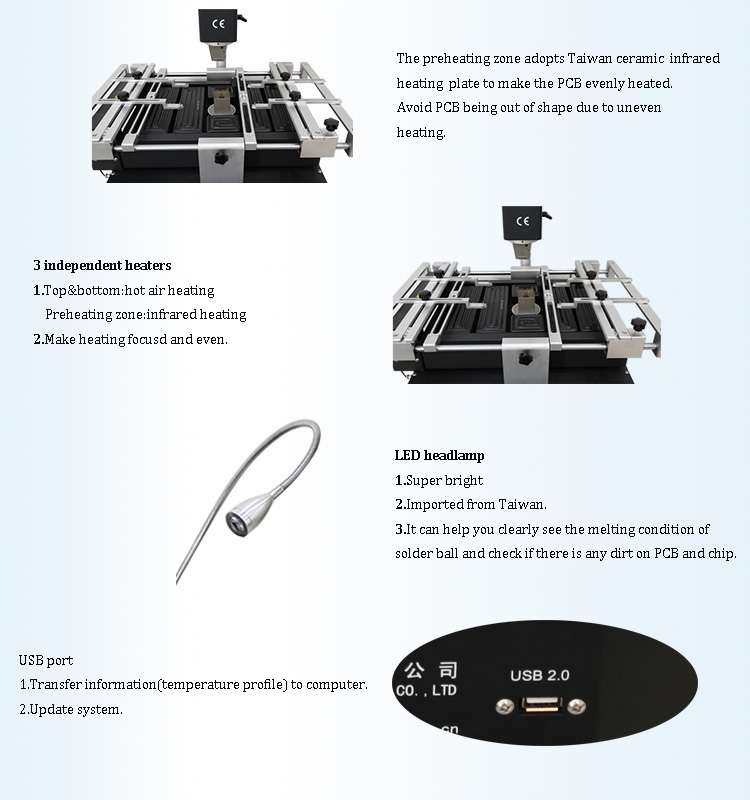

3, mustaqil isitish zonalari:
Mustaqil ravishda boshqariladigan uchta harorat zonasini o'z ichiga oladi:
- Yuqori va pastki zonalar uchun issiq havo isitish.
- Pastki zona uchun IR isitish.
- Harorat ±2ºC aniqlik bilan aniq nazorat qilinadi. Yuqori isitish zonasi kerak bo'lganda erkin harakatlanishi mumkin, ikkinchi zona esa vertikal ravishda sozlanishi. Yuqori va pastki isitgichlar bir vaqtning o'zida ko'p segmentli haroratni boshqarish imkonini beradi. IQ isitish zonasining quvvat chiqishi operatsion talablar asosida sozlanishi mumkin.
DH-5830 BGA qayta ishlash stantsiyasining ilovalari
Laptop anakart ta'mirlash
Noutbukning anakartlarida BGA chiplarini ta'mirlash va almashtirish uchun javob beradi.
Grafik karta ta'mirlash
Ish stoli va sanoat grafik kartalari uchun GPUni qayta ishlash va almashtirishni qo'llab-quvvatlaydi.
O'yin konsolini ta'mirlash
Xbox, PlayStation va boshqa oʻyin konsoli anakartlarini taʼmirlash ilovalari uchun ishlatiladi.
Sanoat nazorati kengashlari
Sanoat avtomatizatsiyasini boshqarish tizimlari va o'rnatilgan elektron platalarni ta'mirlash uchun ideal.
Avtomobil elektronikasini ta'mirlash
ECU, avtomobil boshqaruv modullari va ilg'or elektron tizimga texnik xizmat ko'rsatishni qo'llab-quvvatlaydi.
Aloqa uskunalariga texnik xizmat ko'rsatish
Aloqa platalarini, tarmoq uskunalarini va telekommunikatsiya qurilmalarini ta'mirlash uchun qo'llaniladi.
DH-5830 BGA qayta ishlash stantsiyasining tafsilotlari
Ta'mirlanishi mumkin bo'lgan umumiy BGA nuqsonlari
DH-5830 BGA Rework Station ta'mirlash uchun ishlatilishi mumkin:
- BGA lehim qo'shma yoriqlar
- Sovuq lehimli birikmalar
- GPU xatosi
- Chipni almashtirish
- BGA reballing
- QFN komponentlarini almashtirish
- CSP paketini ta'mirlash
- PCB lehimlash nuqsonlari

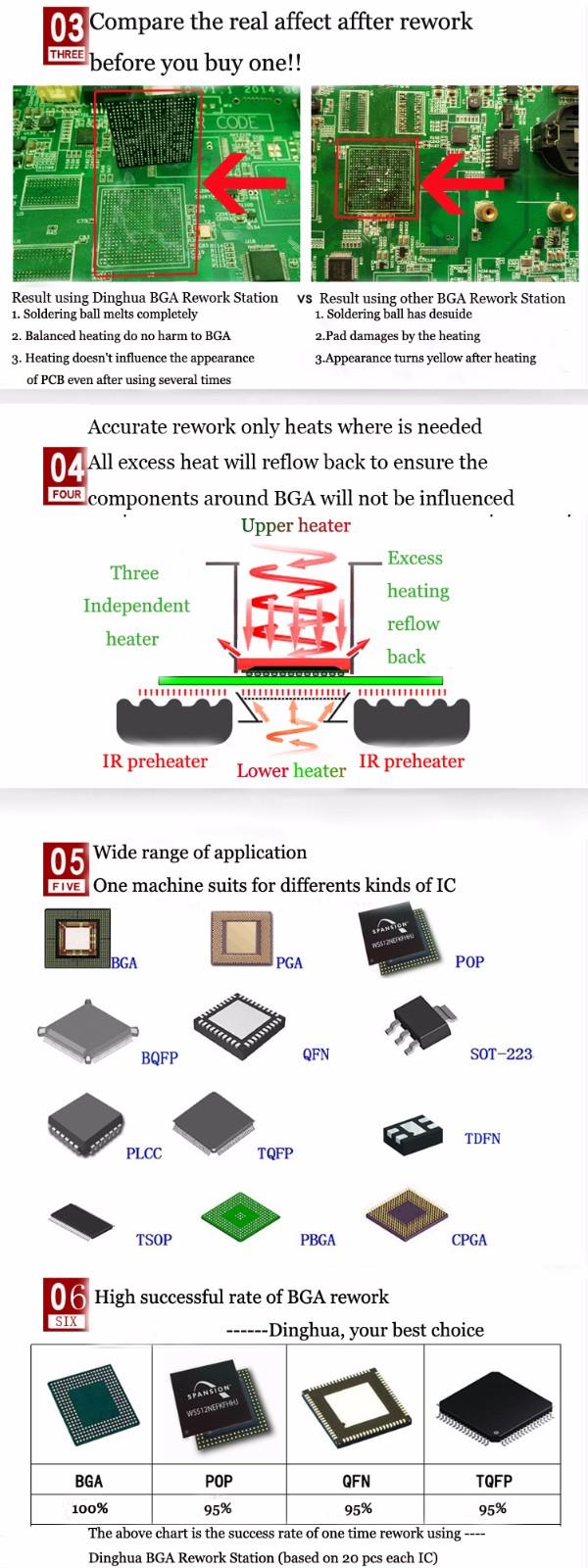

Nima uchun DH-5830 BGA qayta ishlash stantsiyasini tanlashingiz kerak?
SMT texnologiyasidan foydalanish sabablari:
Elektron mahsulotlarni miniatyuralashtirishga intiling, ilgari ishlatilgan teshilish vilkasi elementi hajmini qisqartirib bo'lmadi.
Elektron mahsulot yanada to'liqroq va integral mikrosxemalar (IC) teshuvchi element, ayniqsa katta-o'lchovli A tomonidan endi ishlatilmaydi.
yuqori darajada integratsiyalangan IC, biz foydalanishimiz kerak edisirt-o'rnatishkomponentlar
Ommaviy mahsulotlar, ishlab chiqarishni avtomatlashtirish, zavod arzon narxlarda yuqori hosil olishni talab qiladi, mijozlar ehtiyojlarini qondirish uchun yuqori-sifatli mahsulotlar ishlab chiqaradi.
talab va bozor raqobatbardoshligini oshirish
Elektron komponentlarning ko'p qo'llanilishi va rivojlanishi, integral mikrosxemalar (IC) ishlab chiqish va yarim o'tkazgich materiallari
Elektron texnologiya inqilobi xalqaro tendentsiyani ta'qib qilish uchun juda muhimdir

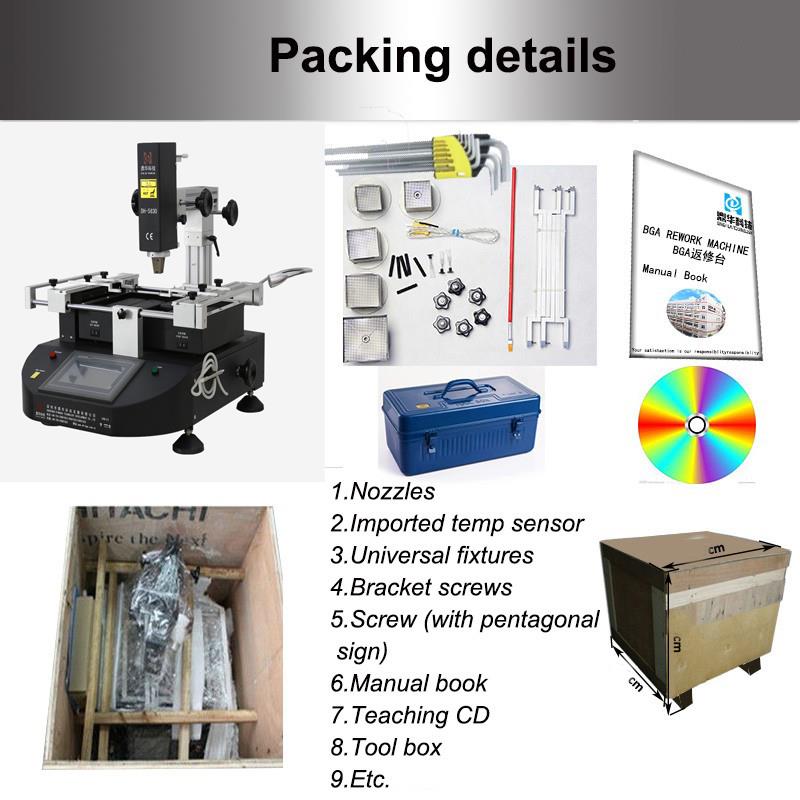

DH-5830 BGA REWORK STATION ning qadoqlash va yetkazib berish tafsilotlari
DH-5830 BGA REWORK STATION ning yetkazib berish tafsilotlari
|
Yuk tashish; yetkazib berish: |
|
1.Yuklash to'lovni olgandan keyin 5 ish kuni ichida amalga oshiriladi. |
|
2.DHL, FedEX, TNT, UPS va boshqa yo'llar bilan, shu jumladan dengiz yoki havo orqali tezkor etkazib berish. |
