Avtomobil ta'mirlash

Mijoz tomonidan taqdim etilgan tarkib yoki tajriba:

U ishlatgan BGA qayta ishlash mashinalari DH-A4D va DH-A2E va boshqalar.

DH-A4D DH-A2E

Avtomobil kompyuteriga texnik xizmat ko'rsatish jarayonida men tajriba va tajriba to'plamini jamladim. Men uni 10 ta zarba va ikkita texnikaga ajratdim.

Hatto eng kuchli ECU kompyuterlarini ta'mirlash ustalari ham quyidagi 10 ta hiylasiz qila olmaydi:

1. Kuzatish usuli

2. Multimetrni o'lchash usuli

3. Almashtirish usuli

4. Payvandlash usulini ta'mirlash

5. Kontrast usuli

6. Osiloskopni aniqlash usuli

7. Klonlash transplantatsiyasi

8. Isitish usuli

9. ECU test dastgohi parvarishlash usuli

10. ma'lumotlar usulini dasturlash to'plami

ECU kompyuterining tuzilishi minimalist va optimallashtirilgan ifodaga ega va men uni faqat ikki qismga ajrataman: apparat qismi va dasturiy ta'minot qismi.

Kompyuter platalari, elektron qismlar, o'rnatilgan haydovchi modullari, korpus vilkalari va boshqalar, ular intuitiv ravishda ko'rinadigan apparat qismiga tegishli.

Dasturiy ta'minot qismi, xuddi mobil telefonimizdagi tizim va uy kompyuterimizdagi tizim kabi, unga tegib bo'lmaydi.

Yuqoridagi minimalist tuzilma farqi orqali biz ECU kompyuteridagi nosozliklarni ikkita toifaga bo'lishimiz mumkin.

Kategoriya 1. apparatdagi nosozlik

Kategoriya 2. dasturiy ta'minotning ishdan chiqishi

Ta'mirlashni bajaring, avval oson, keyin esa qiyin tamoyiliga amal qiling. Xuddi Xitoy tibbiyotidagi kasalliklarni aniqlashning 4 ta asosiy usuli ko'rish, eshitish, so'rash va bilishdir.

Xuddi shunday, ECU kompyuteriga texnik xizmat ko'rsatish ham ushbu to'rtta diagnostika usuliga murojaat qilishi mumkin, boshlash uchun eng oson.

Noto'g'ri ECU kompyuterini olganingizda, uni ta'mirlashga shoshilmang, mijozdan nosozlik hodisasini tushunishingiz kerak.

Qanchalik batafsil ma'lumotga ega bo'lsangiz, xato joyini tezda aniqlashga yordam beradi.

Kategoriya 1. apparatdagi nosozlik

1. Kuzatish usuli

ECU kompyuter uskunasining ishdan chiqish darajasi nisbatan yuqori bo'lib, odatda yuqori haroratning haddan tashqari yuklanishi, inson omillari, suvga botish yoki tabiiy shikastlanish tufayli yuzaga keladi.

Ko'p parvarishlash usullari mavjud, biz muammoni hal qilish uchun 10 ta usuldan foydalanamiz:

ECU kompyuterlari ko'pincha yuqori harorat sharoitida ishlaydi va ortiqcha yuklanish ehtimoli yuqori. Aniq yonib ketgan elektron qismlar uchun protrusionlarning ko'rinishi yoki kondansatör oqishini yalang'och ko'z bilan ko'rish mumkin.

Biroq, yonib ketgan ba'zi kichik chip triodlar uchun tashqi ko'rinish biroz bo'rtib boradi, agar siz diqqat bilan qaramasangiz yoki asboblar bilan kuzatmasangiz, buni topish qiyin.

Shuning uchun, tajribali usta kattalashtiruvchi oynani ushlab turadi va texnik xizmat ko'rsatishni boshlashdan oldin kompyuter platasining tarkibiy qismlarining ko'rinishini tekshiradi.

2. Multimetrni o'lchash usuli

Kondensatorlar, rezistorlar, potansiyometrlar, fotorezistorlar, termistorlar, Hall elementlari, joylashuv kalitlari, induktorlar, triodlar, diodlar, FET va boshqalarni sinab ko'rish uchun.

Dvigateldagi ko'plab sensorlar, jumladan eksantrik mili holati sensori, suv harorati, yog 'harorati sensori, bosim sensori, gaz pedali, avtomatik fara nazorati va boshqalar yuqoridagi eng asosiy elektron qismlardan qurilgan.

Nosozlik joyini aniqlang va kontaktlarning zanglashiga olib keladigan uzluksizligini yoki elektron qismlarning sifatini o'lchash uchun multimetrdan foydalaning.

Qisqa tutashgan yoki ochiq tutashuv mavjudligini o'lchash uchun multimetrdan foydalanishingiz mumkin yoki tashqi ko'rinishdan ko'rinib turibdiki, tashqi ko'rinish yonib ketgan va uni to'g'ridan-to'g'ri almashtirish mumkin.

3. Almashtirish usuli

Ba'zi o'rnatilgan IClar uchun uning sifatini o'lchash uchun multimetrdan foydalanish siz uchun qiyin, shuning uchun siz faqat almashtirish usulidan foydalanishingiz mumkin.

Misol uchun, ko'plab drayverlar, ateşleme modullari, aqlli indüksiyon aloqa modullari va boshqalar, shubhali shikastlangan integratsiyalashgan ICni aniqlaydi va to'g'ridan-to'g'ri sotib olish va uni almashtirish uchun boradi.

Qadimgi zamonaviy IX35 aqlli va masofadan boshqarish pulti muvaffaqiyatsiz tugadi, ammo uni favqulodda vaziyatda ishga tushirish mumkin. Tekshiruvdan so'ng, aqlli quti bilan bog'liq muammo bor.

Oching va tekshiring, RF IC shikastlangan deb gumon qilinmoqda. Biz uni o'lchashimiz mumkin emasligi sababli, biz uni faqat almashtirishga harakat qilishimiz mumkin. O'zgartirishdan so'ng, xato hal qilinadi.

Men bu usulni ko'cha supurish usuli deb atayman, garchi men qaysi integratsiyalashgan IC buzilganligini aniq aniqlay olmasam ham, shuning uchun xatoni o'ldirishni va uni qo'yib yubormaslikni va hammasini almashtirishni afzal ko'raman.

Ba'zida men davolab bo'lmaydigan kasallik taxtalariga yoki namlash taxtalariga duch kelaman va parvarish qilish g'oyasi yo'q. Men birinchi navbatda xatoning taxminiy joyini baholayman va uni hal qilish uchun yuqoridagi usullardan foydalanaman.

4. Payvandlash usulini ta'mirlash

Ushbu usul ko'proq qo'llaniladi, ishlab chiqarish jarayoni standartlarga mos kelmaydi va ish sharoitlari yomon, katta harorat farqi muhitiga uzoq muddatli ta'sir qilish yoki tez-tez yuqori oqim isitish, integratsiyalashgan IC yoki elektron qismlar pinlariga olib keladi. Payvandlash, odatda muammoni hal qilish uchun ta'mirlash payvandlash usulidan foydalanamiz.

Muammo shundaki, hisoblagichdagi CPU pinlari bo'shashmasdan payvandlangan. Bensning o'g'irlikka qarshi ma'lumotlari hisoblagichning protsessorida. Agar protsessor bo'shashmasdan payvandlangan bo'lsa, u ishga tushmaydi va ba'zi tushunarsiz xato kodlari haqida xabar beriladi. Protsessorning barcha pinlarini lehimlang va xato hal qilinadi.

5. Kontrast usuli

Ushbu usul qo'llab-quvvatlash uchun ma'lum shartlarni talab qiladi, taqqoslash uchun boshqa oddiy kompyuter platasini toping

Quvvatlangan yoki quvvatlanmagan bo'lsa, nosozlik joyini aniqlash uchun ular orasidagi ba'zi qiymatlarni o'lchash uchun oqim usuli, kuchlanish usuli yoki qarshilik usulidan foydalaning.

Taqqoslash usuli orqali kompyuter platasini to'g'ridan-to'g'ri ulang va ularning sokin oqimini kuzating. Oddiy taxtalar uchun sokin oqim juda yaqin yoki hatto bir xil.

Ichkarida qisqa tutashuv buzilishi yoki ochiq tutashuv mavjud bo'lsa, sokin oqim, albatta, juda katta yoki juda kichik bo'ladi. Ushbu oddiy ma'lumotlar, asosan, yaxshi yoki yomon ekanligini tezda hukm qilishi mumkin.

6. Osiloskopni aniqlash usuli

Osiloskopni aniqlash usuli ba'zi chidab bo'lmaydigan kasalliklarni qayta tiklash uchun javob beradi. Ushbu usul yanada intuitiv va tezdir.

Osiloskopning probi kompyuter taxtasidagi mos keladigan joyga yoki chiziqqa joylashtirilgan ekan, mos keladigan to'lqin shakli va kuchlanish qiymati ko'rsatilishi mumkin.

Osiloskopning displeyi orqali nosozlik joyini aniqlash mumkin.

7. Klonlash transplantatsiyasi

Bu usul, asosan, o'g'irlikka qarshi mos keladigan asbob-uskunalar mavjud bo'lmagan taxtalar, avariya vositalarining taxtalari va taxtalarni namlash uchun ishlatiladi.

Suvga jiddiy singib ketmagan platalar uchun protsessor an'anaviy tarzda aloqa o'rnatishi mumkin, ammo ko'plab nosozlik kodlari mavjud. Qurilmani o'qish va yozish uchun ECU dan foydalanishimiz va muammoni hal qilish uchun asl kompyuter platasining ma'lumotlarini bir xil demontaj taxtasiga klonlashimiz mumkin.

Kengash jiddiy suvga namlangan, quvvat manbai qismi to'g'ri ishlamayapti, protsessor tashqi dunyo bilan normal aloqa qila olmaydi, lekin CPU pinlari chirigan emas.

Bunday holda, uni to'g'ridan-to'g'ri protsessorni bir xil demontaj taxtasiga ko'chirish orqali hal qilish mumkin.

Avtohalokatga uchragan mashina kompyuter platasini sindirib tashladi, ammo protsessor hali ham buzilmagan. Siz demontaj qilingan mashinani sotib oldingiz va sizda unga mos keladigan uskuna yo'q. Nima qilishim kerak?

Transplantatsiya usuli sizga mukammal elektron texnologiyani payvandlash jarayonini o'zlashtirishni talab qiladi, ayniqsa, ba'zi protsessorlar BGA chiplaridan foydalanadi, operatsiyaga yordam berish uchun BGA qayta ishlash stantsiyasiga ega bo'lishingiz kerak. Albatta, agar sizda quyidagi kabi optik moslashtirish tizimiga ega avtomatik qayta ishlash mashinasi bo'lsa:

8. Isitish usuli

Isitish usuli, asosan, xona haroratida normal bo'lgan ba'zi ichki elektron qismlar yoki kompyuterlarning o'rnatilgan IClari kabi ba'zi yumshoq nosozliklarni tuzatish uchun ishlatiladi, lekin bir oz issiqlik va harorat mavjud ekan, u g'ayritabiiy bo'ladi.

Yoki aksincha, xona haroratida normal ishlay olmaydi va ma'lum vaqt ishlagandan keyin qizib ketsa, normal ishlaydi.

Xato kodiga ko'ra, ECU kompyuteridagi nosozlik sabab bo'lishi mumkin. Shunday qilib, u dvigatel kompyuterini qismlarga ajratdi, payvandlashni tekshirdi va ta'mirladi.

Bir muddat tekshiruvdan so'ng, u nihoyat an'dan foydalanganligini aniqladiavtomatik BGA qayta ishlash mashinasiprotsessor yuzasini isitish (yana lehimlash) uchun mashina darhol ishga tushishi mumkin edi va xato kodi yo'qoldi.

Asl avtomobil ECU kompyuter faylini o'qib chiqqandan so'ng, to'g'ridan-to'g'ri yangi protsessorni almashtiring va keyin mashinani yuklash uchun asl faylni yozing, muammo hal qilinadi.

9. ECU test platformasiga texnik xizmat ko'rsatish usuli

Ba'zi nosozliklarni ko'rsatish uchun mashinada ishlayotgan bo'lishi kerak yoki agar siz taxtani tuzatib, uni mijozga qaytarib yuborgan bo'lsangiz, xato bartaraf etilganligiga ishonch hosil qilish uchun uni sinab ko'rishingiz kerak.

Biroq, mijozlar odatda ta'mirlash uchun faqat bitta taxtani yuborishadi va mashina, albatta, sizning saytingizda emas. Nima qilishim kerak?

ECU sinov qurilmasi bu muammoni hal qilishdir. U avtomobildagi sharoitlarni taqlid qilishi va analog signallarni, jumladan eksantrik mili signallari, kislorodni sezish, suv haroratini aniqlash va hokazolarni yaratishi mumkin, shuning uchun ECU kompyuteri qurilmada ishlashi mumkin.

Bu normal yoki yo'qligini aniqlash uchun siz ECU kompyuterining ish oqimini, yonilg'i quyish, ateşleme, yonilg'i pompasi va boshqa ish holatini ko'rishingiz mumkin.

Albatta, ECU sinov qurilmasi ham cheklovlarga ega, barcha kompyuter platalarini u bilan sinab ko'rish mumkin emas.

Va kompyuter platalarining aksariyati endi o'g'irlikka qarshi funktsiyalarga ega. Agar siz keng qamrovli sinovni o'tkazmoqchi bo'lsangiz, o'g'irlikka qarshi qism bilan ham hamkorlik qilishingiz kerak. Aks holda, siz funktsiyaning faqat kichik qismini sinab ko'rishingiz mumkin.

Shuning uchun apparatdagi nosozliklarni tuzatish uchun quyidagi vositalar qo'llaniladi:

BGA qayta ishlash stantsiyasi, lehimli temir stabillashtirilgan quvvat manbai va boshqa tegishli elektron texnik vositalar. Ba'zi maxsus taxtali ochish vositalari (ba'zi kompyuter qobiqlarini ochish qiyin va maxsus vositalar talab qilinadi).

Kategoriya 2. dasturiy ta'minotning ishdan chiqishi

Kompyuter platasidagi barcha qurilmalarda jismoniy shikast yo'q, lekin yadro protsessorini saqlash ma'lumotlari noto'g'ri yoki yo'qolgan.

Avtomobil kompyuterida dasturiy ta'minotning ishdan chiqishining bir necha sabablari bor. Dasturlash xatolari, batareya quvvatining etishmasligi, tashqi shovqin va hokazolar chalkashlikka yoki CPU ma'lumotlarining yo'qolishiga olib keladi, natijada avtomobil ishlamay qoladi.

Ma'lumotlardan kelib chiqqan nosozliklar uchun biz ma'lumotlarni tuzatish uchun dasturlashning 10-usulidan foydalanamiz.

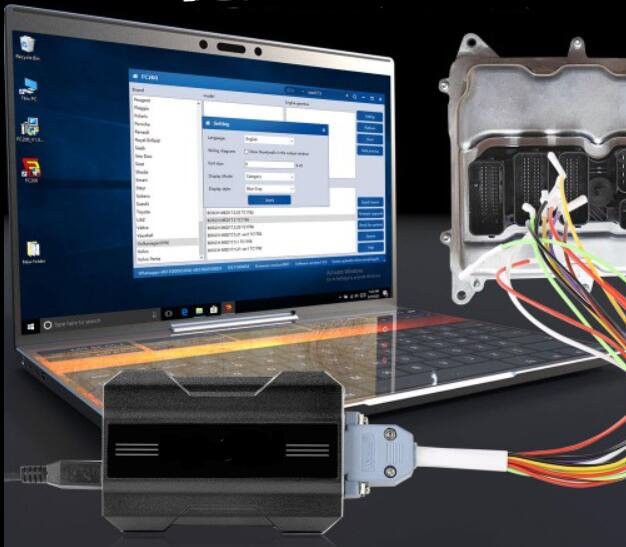

10. ma'lumotlar usulini dasturlash to'plami

Yechim: qayta dasturlash yoki oddiy ma'lumotlarni qayta tiklash.

Tekshiruv natijasida kompyuter platasining apparatida hech qanday muammo yo‘qligi aniqlandi. Xatoni qo'shimcha ravishda bartaraf etish uchun biz to'g'ridan-to'g'ri asl kompyuter platasining ma'lumotlarini boshqa demontaj taxtasiga klonladik, ammo xato hali ham mavjud.

Bu shuni anglatadiki, kompyuter platasining apparatida hech qanday muammo yo'q, muammo dasturiy ta'minot ma'lumotlari qismida yotadi

Shunday qilib, biz aynan bir xil mashina uchun ma'lumotlar to'plamini topdik, uni ko'zdan kechirdik va yonilg'i quyishning imkonsizligi to'liq hal qilindi.

Dasturiy ta'minot ma'lumotlari tufayli yuzaga kelgan nosozliklar uchun yuqoridagi holatlar aysbergning faqat uchi hisoblanadi.

Turli xil nosozlik hodisalari turli xil qutqaruv usullariga ega, ayniqsa Mercedes-Benz, BMW, Volkswagen va Audi kabi ko'plab nemis avtomobillari elektr ta'minoti kuchlanishiga juda sezgir.

Batareya quvvati tugashi bilan bir necha marta almashtirsangiz, ma'lumotlar yo'qoladi va kodni o'tkazib yuborish katta ehtimollikdir.

Shuning uchun, dasturlashda ko'plab nemis avtomobillari tashqarida kuchli quvvat manbaiga ega bo'lishi kerak, faqat dasturlash jarayonida elektr ta'minotining 200 foiz barqarorligini ta'minlash uchun.

Batafsil ma'lumot, iltimosbizga xabarlaringizni qoldiring.
