BGA Rework Station Avtomatik DH-A2E
CCD kamera optik avtomatik bga qayta ishlash stantsiyasi
Avtomatik lehimlash, lehimlash va o'rnatish, desolderatsiya tugagandan so'ng avtomatik yig'ish chipi.
Chiplarni avtomatik oziqlantirish tizimi yoqilgan.
BGA va komponentlarni aniq o'rnatish uchun HD CCD Optical Alignment tizimi. CCD linzalarini avtomatik yig'ish va cho'zish.
BGA chipi va anakartni tezkor joylashtirish uchun lazerli joylashishni aniqlash.
Ta'rif
CCD kamera optik avtomatik bga qayta ishlash stantsiyasi
Xususiyatlarning qisqacha mazmuni
☛ Avtomatik lehimlash, lehimlash va o'rnatish, lehimlash tugagandan so'ng chipni avtomatik ravishda olish.
☛Chiplarni avtomatik oziqlantirish tizimi yoqilgan.
☛ BGA va komponentlarni aniq o'rnatish uchun HD CCD Optical Alignment tizimi. CCD linzalarini avtomatik yig'ish va cho'zish.
☛ Harakatlarni boshqarish uchun ichki mustaqil MITSUBISHI PLC, harakat yanada barqaror va aniq.
☛ BGA chipi va anakartni tez joylashtirish uchun lazerli joylashishni aniqlash.
☛ BGA o'rnatish aniqligi 0,01 mm ichida, ta'mirlash muvaffaqiyati darajasi 99,9 foiz.
☛ Kichkina chiplarning talablarini qondirish uchun yuqori havo oqimini sozlash tugmasi bilan jihozlangan.
☛ Favqulodda vaziyatlardan himoyalanish bilan yuqori darajadagi xavfsizlik funktsiyalari.
☛ Foydalanuvchi uchun qulay ishlash, ko'p funktsiyali ergonomik tizim.

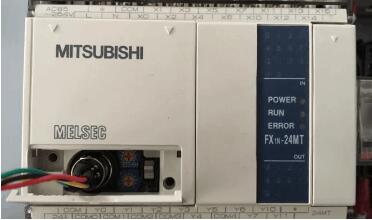

Mustaqil Yaponiya original MITSUBISHI PLC boshqaruvi
Yuqori isitgich/o'rnatish boshi/CCD linzalari harakati yanada barqaror va aniq.

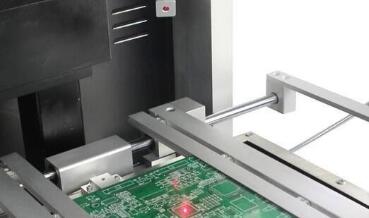

Lazer pozitsiyasi
Lazer yordamchi pozitsiyasibir xil turdagi PCB platalarida takroriy ishlarni bajarish uchun tezkor joylashishni aniqlash,
sizga juda qimmatli vaqtni tejaydi.
| Texnik xususiyatlari | ||
| 1 | Umumiy quvvat | 5300w |
| 2 | 3 ta mustaqil isitgich | Yuqori issiq havo 1200w, pastroq issiq havo 1200w, pastki infraqizil oldindan isitish 2700w |
| 3 | Kuchlanishi | AC220V±10% 50/60Hz |
| 4 | Elektr qismlari | 7 dyuymli sensorli ekran va yuqori aniqlikdagi aqlli tempni boshqarish moduli step motor drayveri va PLC plyus LCD displey va yuqori aniqlikdagi optik CCD tizimi va lazer joylashuvi |
| 5 | Haroratni nazorat qilish | K-sensor yopiq-loop plus PID avtomatik temp kompensatsiyasi va temp moduli, ±2 daraja ichida harorat aniqligi. |
| 6 | PCB joylashuvi | V-groove plus universal armatura va harakatlanuvchi PCB rafi |
| 7 | Tegishli PCB o'lchami | Maks 370x410mm Min 22x22mm |
| 8 | Qo'llaniladigan BGA hajmi | 2x2mm ~ 80x80mm |
| 9 | O'lchamlari | 600x700x850mm (L*W*H) |
| 10 | Sof og'irlik | 70 kg |
Qadoqlash va yetkazib berish
