LED televizor panelini ta'mirlash
Sony, Samsung va LG LED televizor panelini almashtirish uchun ishlatilishi mumkin bo'lgan LED televizor panelini ta'mirlash mashinasi, shuningdek, boshqa komponentlarni, masalan, BGA, POP, QFN va {0}} gacha kichik qismlarni lehimlash va lehimlash. 5*0,25 mm.
Ta'rif
DH-G760 LED televizor panelini ta'mirlash
1. Asosiy parametrlar
| Quvvatlantirish manbai | 110~250V 50/60Hz |
| quvvat/elektr vilkasi | 5200 Vt/ixtiyoriy (AQSh, Yevropa Ittifoqi, Hindiston va Afrika va boshqalar) |
| LED armatura | LED chiplarini yig'ish uchun maxsus dizayn |
| Minimal LED chip hajmi | 0201 |
| IQ oldindan isitish zonasi | LEDning ichkariga tushishini to'xtatuvchi yuqori haroratga qarshi shisha qalqon |
| Haroratni nazorat qilish tizimi | K tipidagi, yopiq kontur |
| Dvigatel | xizmat ko'rsatish va PLC |
| Hajmi | 670 * 800 * 700 mm |
| Sof og'irlik | 80 kg |
2. LED televizor panelini ta'mirlash maqsadi

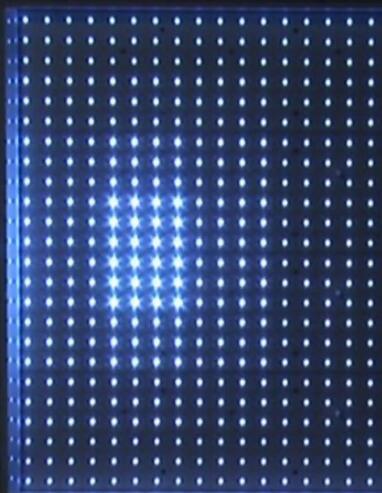

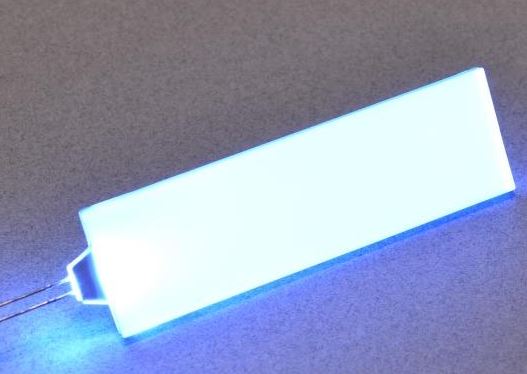

Bu televizorning orqa yoritgichlari, lyuminestsent lampalar diametri 2 mm

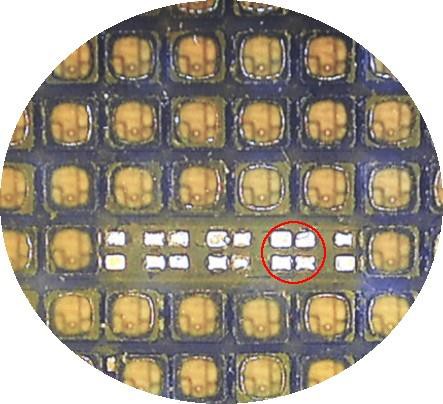

Televizorning orqa yoritgichlari LED modullari LED chiziqlari
Ularning barchasi qayta ishlanishi yoki qayta ishlanishi mumkin DH-G760 stansiyasida, LED chiziqlar uchun,
Quyidagi tarzda uzatiladigan chiziqlar uchun maxsus jig mavjud:

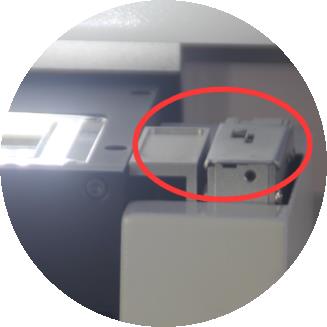

Qizil doiradagi armatura ikki qismdan iborat
Maxsus moslama o'sha optik CCD kamera bilan avtomatik ishlaydi, LED uchun to'g'ri qism joylashtirilgan,
U erda bir marta haqiqiy LED chiplarini qo'yish mumkin va mashinaning yuqori boshi avtomatik ravishda tanlanishi mumkin
hizalamak uchun u erda LED chipini o'rnating.

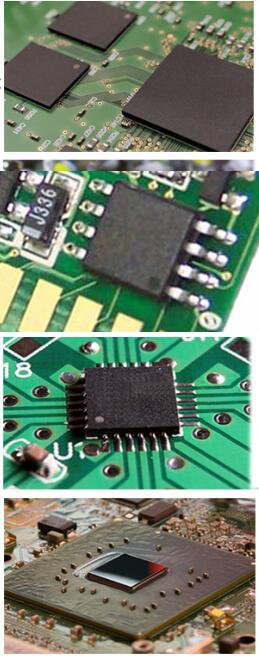

3. Boshqa chiplar uchun BGA, POP va QFN .etc, ta'mirlash
Chipslar
Yuqoridagi kabi bu chiplar qayta ishlanishi mumkin bo'lgan ba'zilari, shuningdek, ular avtomatik ravishda olib tashlanishi mumkin,
lehim, olish va almashtirish va boshqalar.
4. Mashinaning asosiy qismlari

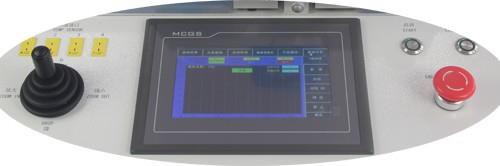

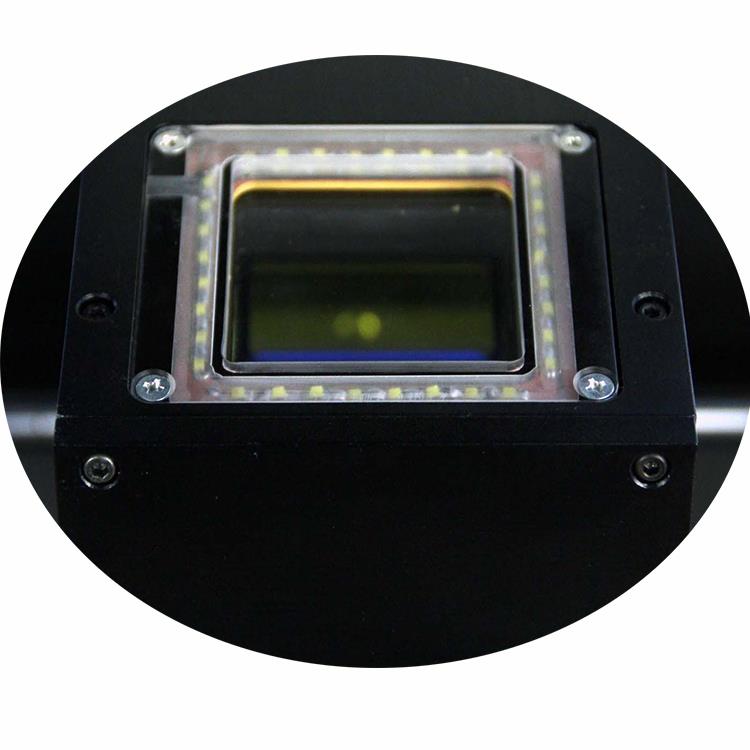

Optik CCD monitor ekrani
X/Y harakatlanuvchi import qilingan PLC
LED televizor panelini ta'mirlash uchun FQA:
Savol: LED modulini qo'yishda LED yo'nalishi bormi?
Javob: Ha, faqat LED tasmangizni maxsus moslamaga o'rnating, uning yo'nalishi har doim to'g'ri.
Savol: Lehimlashda flux pastasini ishlatishim kerakmi?
Javob: Haqiqiy tajribaga ko'ra, biz sizga LED asosiy plataning prokladkalarini ozgina cho'tkalashni tavsiya qilamiz.
3. Savol: Asosiy platadagi yomon LED chiplarini lehimlashda, agar u yomon LED chiplari atrofida bo'lsa
qizib ketadimi?
Javob: Siz foydalanish uchun 10 * 10 mm kabi kichik o'lchamdagi yuqori ko'krak moslashtirilgan bo'lar edi.
bu LED chiroqlarini qizib ketishdan himoya qilish imkonini beradi.
4.Q: LED haqida biron bir komponentni sotasizmi?
Javob: Biz LEDni qayta ishlash stantsiyasini va faqat avtomatlashtirilgan uskunalarni ishlab chiqaruvchi etakchi ishlab chiqaruvchilarmiz.
LEDni qayta ishlash stantsiyasining demo videosi:
