Optik Shimoliy ko'prik BGA qayta ishlash stantsiyasi

Optik Shimoliy ko'prik BGA qayta ishlash stantsiyasi



1.Optik Shimoliy Bridge BGA Rework Station ilovasi

Turli elektron mahsulotlarning PCB uchun javob beradi.

Kompyuterning anakarti, aqlli telefon (Iphone, Huawei, Samsung), noutbuk, MacBook mantiqiy platasi, raqamli kamera, konditsioner, televizor va tibbiyot sanoati, aloqa sanoati, avtomobil sanoati va boshqalarning elektron uskunalari.

Har xil turdagi chiplar uchun javob beradi: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED chip.



2.Optik Shimoliy ko'prik BGA qayta ishlash stantsiyasining mahsulot xususiyatlari





• Avtomatik desoldering, o'rnatish va lehim.

• Chip va PCBni ta'mirlashning yuqori muvaffaqiyat darajasi.

•Mashina qattiq harorat nazorati tufayli PCBdagi maqsadli chip atrofidagi komponentlarga zarar etkazmaydi.

• Aniq optik moslashtirish tizimi

Panasonic CCD kamera linzalari tekislashning aniqligini va ta'mirlashning muvaffaqiyat darajasini samarali oshiradi. Tasvir monitor ekranida ko'rsatiladi.

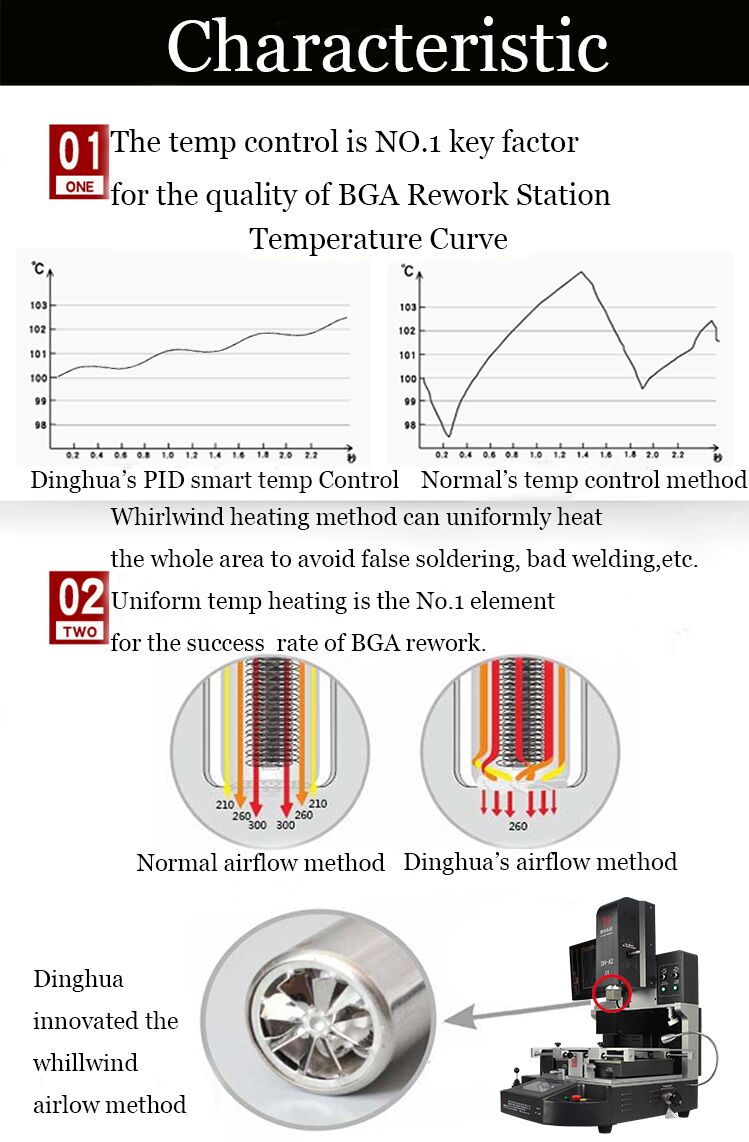

• Mustaqil boshqariladigan uchta isitgich. K tipidagi termojuft yopiq pastadir nazorati va PID avtomatik harorat kompensatsiyasi tizimi, PLC va harorat moduli bilan birgalikda haroratning ± 2 daraja santigratgacha aniq og'ishini ta'minlaydi.



3.Optik optik Shimoliy ko'prik BGA qayta ishlash stantsiyasining spetsifikatsiyasi

Quvvat	5300w
Yuqori isitgich	Issiq havo 1200 Vt
Pastki isitgich	Issiq havo 1200 Vt. Infraqizil 2700 Vt
Quvvatlantirish manbai	AC220V±10% 50/60Hz
Hajmi	L530 * W670 * H790 mm
Joylashtirish	V-groove PCB qo'llab-quvvatlashi va tashqi universal armatura bilan
Haroratni nazorat qilish	Ktype termojuft, yopiq pastadir nazorati, mustaqil isitish
Haroratning aniqligi	±2 daraja
PCB hajmi	Maksimal 450 * 490 mm, min. 22 * ​​22 mm
Ish stolini nozik sozlash	±15 mm oldinga / orqaga, ± 15 mm o'ngga / chapga
BGA chipi	80*80-1*1mm
Minimal chip oralig'i	0.15 mm
Harorat sensori	1 (ixtiyoriy)
Sof og'irlik	70 kg

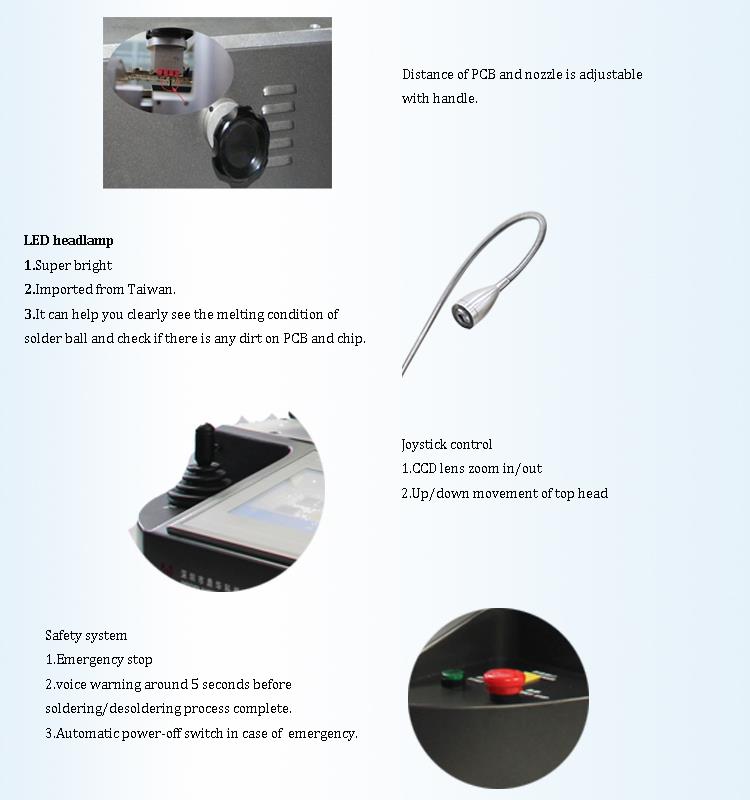

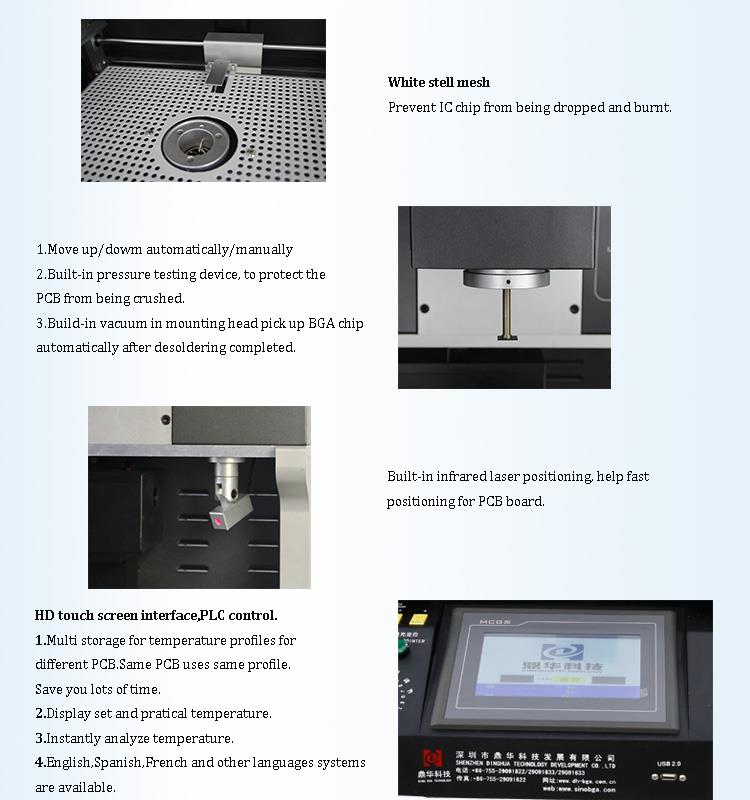

4.Optik Shimoliy Bridge BGA Rework Station tafsilotlari

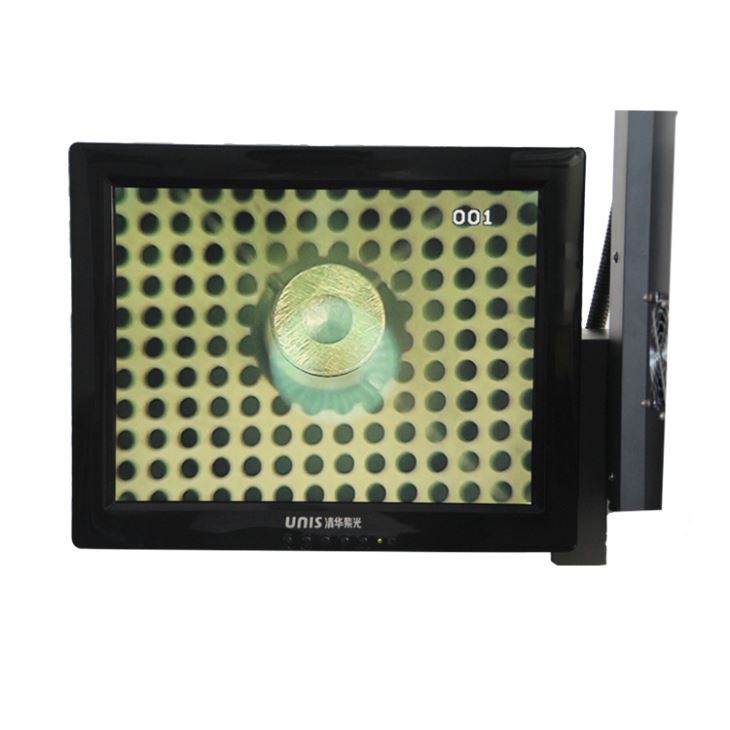

1.CCD kamera (aniq optik moslashtirish tizimi);

2.HD raqamli displey;

3. Mikrometr (chip burchagini sozlash);

4.3 mustaqil isitgichlar (issiq havo va infraqizil);

5. Lazerli joylashishni aniqlash;

6. HD sensorli ekran interfeysi, PLC boshqaruvi;

7. LED fara;

8.Joystik boshqaruvi.

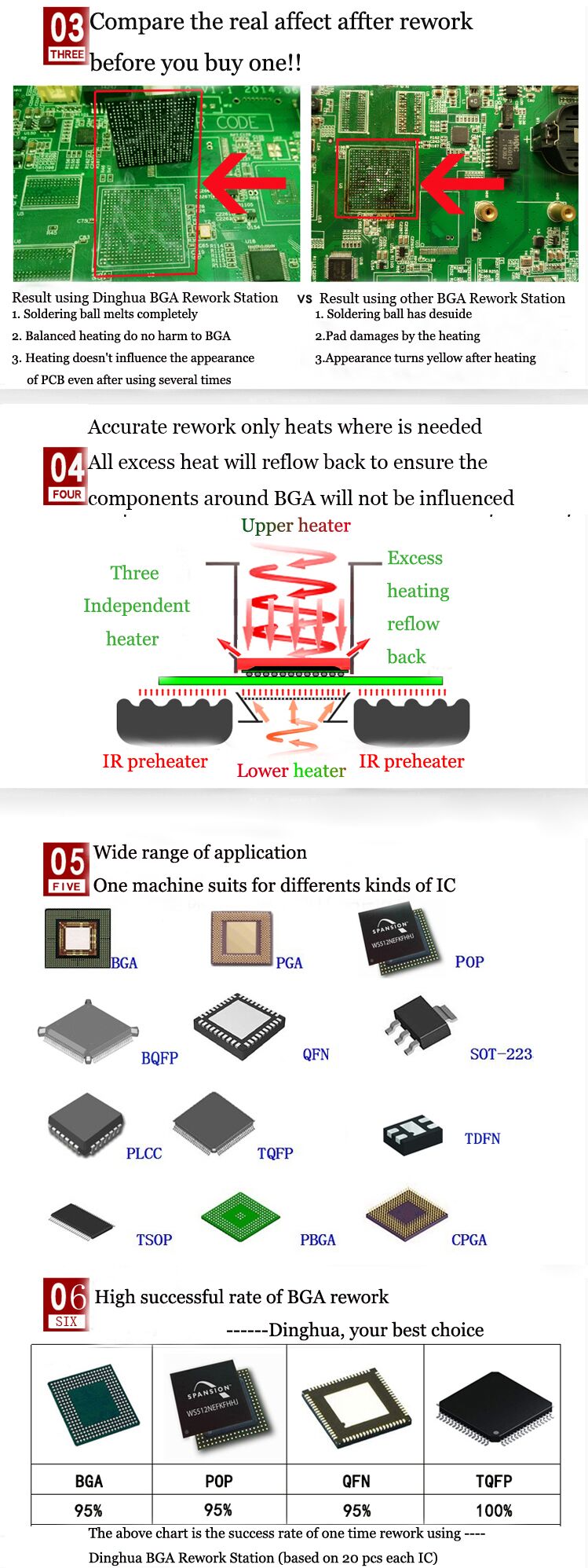

5.Nima uchun bizning optik Shimoliy ko'prigi BGA qayta ishlash stantsiyamizni tanlaysiz?







6.Optik Shimoliy Bridge BGA Rework Station sertifikati

Sifatli mahsulotlarni taklif qilish uchun SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD birinchi bo'lib UL, E-MARK, CCC, FCC, CE ROHS sertifikatlarini topshirdi. Shu bilan birga, sifat tizimini takomillashtirish va takomillashtirish uchun Dinghua ISO, GMP, FCCA, C-TPAT joyida audit sertifikatidan o'tdi.

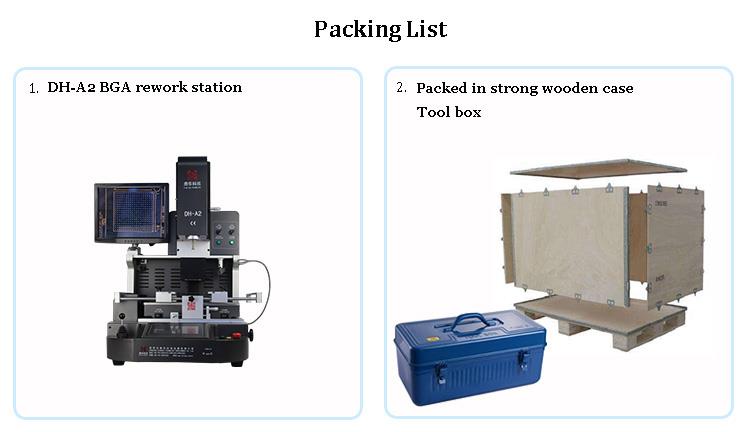

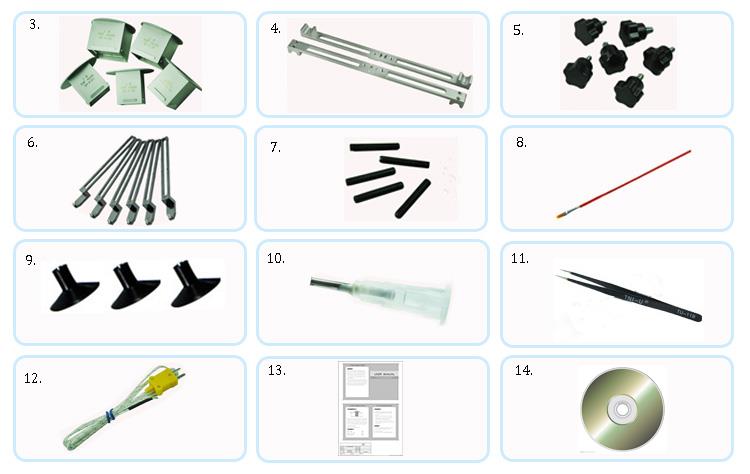

7.Optik Shimoliy ko'prik BGA qayta ishlash stantsiyasini qadoqlash va jo'natish



8. Tez-tez so'raladigan savollar

• Shimoliy optik ko'prik BGA qayta ishlash stantsiyangizdagi sensorli ekranning vazifalari qanday?

Javob: 1. Sensorli ekran, aqlli kompyuter - bu mashinaning miyasi. PLC tizimi, sensorli ekranli inson-mashina interfeysi

oson ishlash va yuqori aniqlikdagi qayta ishlash uchun.

2. Harorat rejimlarini boshqarish: sozlash, saqlash, qo'llash, tahlil qilish va disk raskadrovka. 16-segmentgacha

haroratni boshqarish, 100,000 turli BGA ning qayta ishlash harorati profili uchun saqlashni guruhlaydi.

3. Mashinani boshqaring.



•Lazerli joylashishni aniqlashning vazifasi nimadan iborat?

Javob: O'rnatilgan infraqizil lazerli joylashishni aniqlash, PCB kartasi uchun tezkor joylashishni aniqlashga yordam beradi.



•Isitish issiq havomi yoki infraqizilmi?

Uchta mustaqil isitgich mavjud. Yuqori issiq havo + Pastki issiq havo + Infraqizil old isitish platformasi. Yuqori va pastki

yuqoriga/pastga siljitish mumkin. Bu isitishni yo'naltirilgan va bir tekis qilishi mumkin. Qayta ishlash tezligini samarali oshiring.
