SMT BGA Reballing ta'mirlash tizimi

                                              SMT BGA reballing ta'mirlash tizimi

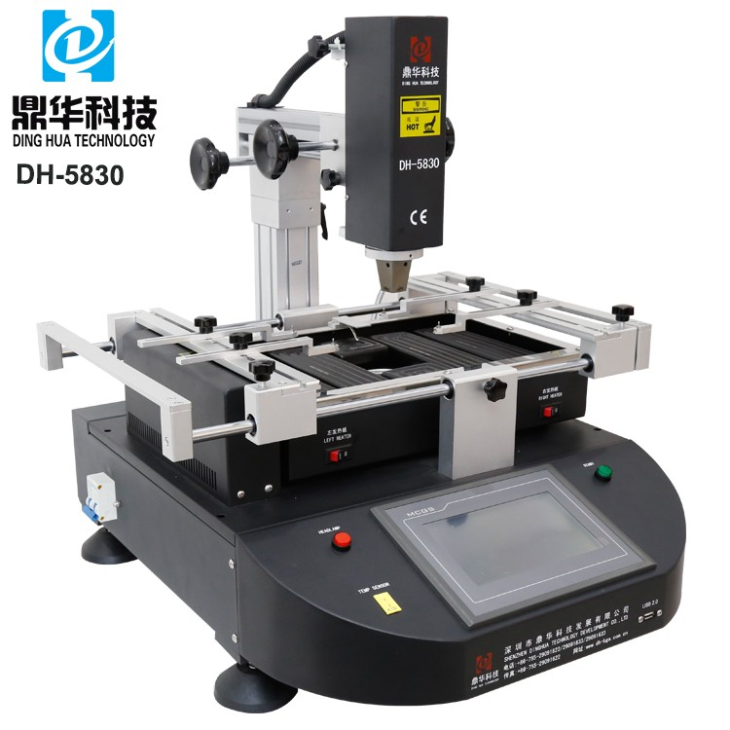

Amaliy va arzon model DH-5830, VHF / UHF aloqa qurilmalarida, shaxsiy kompyuterlar uchun anakartlarda, mobil telefonlarda va boshqalarda qo'llaniladi.

Erkin qutbning bir uchi va mashina balandlikni sozlaydi, anakart komponentlari uchun turli xil nozullar beradi

Erkin aylanadigan ustki bosh, anakartdagi boshqa pozitsiyadagi chipni olib tashlash yoki almashtirish uchun juda qulaydir.

400 * 420 mm gacha bo'lgan o'lchamdagi dastgoh hozirgi dunyoda televizor, kompyuter va boshqa jihozlar kabi ko'pchilik PCBga javob beradi.

7 dyuymli sensorli ekran, MCGS markasi, HD va sezgir, harorat va vaqt o'rnatilgan, sensorli ekranni bosish orqali real vaqtda haroratni tekshirish mumkin.

BGA qayta ishlash stantsiyasi tizimining parametri

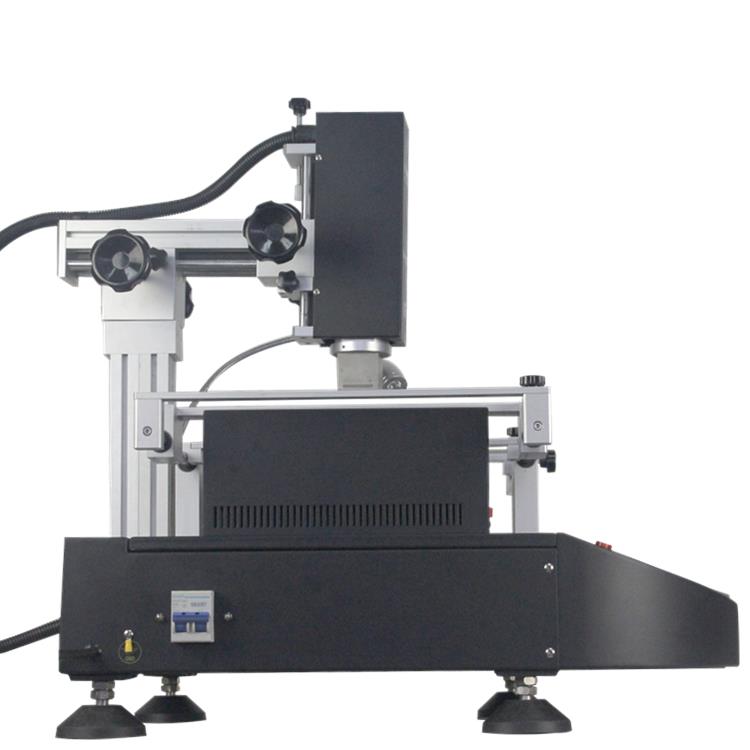

4 tomoni bo'lgan mashinani quyida ko'rish kerak

Vakuum qalam, o'rnatilgan, 1 m uzunlikdagi, 3 ta vakuum qopqog'i, komponentni olish yoki almashtirish uchun ishlatiladi

anakartdan/anakartdan.

Havo kaliti (quvvatni yoqish / o'chirish uchun), agar qisqa bo'lsa yoki oqish bo'lsa, u avtomatik ravishda uzilib qoladi, bu esa texnikni himoya qiladi.

Yer simi ulagichi mavjud, biz foydalanuvchilarga uni ishlatishdan oldin uni yaxshilab ulashni tavsiya qilamiz.

Tayvanning Delta shahridan olib kelingan butun mashina uchun ikkita sovutish fanati kuchli sovutilgan

shamol va tinch yugurish.

Yuqori boshning issiq havo isitgichini quvvat bilan ta'minlaydigan qora va qattiq g'altakdagi sim, yuqori boshni tenglikni boshqa holatda bo'lgan komponent uchun aylantirish imkonini beradi.

BGA qayta ishlash tizimi haqida tez-tez so'raladigan savollar

Savol: BGA reballing to'plamidan qanday foydalanish kerak?
A:To'plamni olganingizda, u ko'rsatmalarni taqdim etadigan CD bilan birga keladi. Bundan tashqari, biz sizga onlayn yo'l-yo'riq ko'rsata olamiz.

Savol: Qayta to'plash to'plamlari nima?
A:Qayta to'plash to'plamiga lehim tayoqchasi, Kapton lentasi, lehim to'plari, BGA oqimi va trafaretlar va boshqalar kiradi.

BGA qayta ishlash stantsiyasidan foydalanish bo'yicha ba'zi ko'nikmalar

Elektron komponentlarning rivojlanishi tobora muhim ahamiyat kasb etmoqda, chunki ular kichikroq va murakkabroq bo'lib, ko'proq pinlar (oyoqlar). Ushbu tendentsiya BGA (Ball Grid Array) va CSP (Chip-on-Board) versiyalari kabi murakkabroq va qimmatroq tizimlarning rivojlanishiga olib keldi, bu esa konfiguratsiya muammolari tufayli buzilishi mumkin bo'lgan choklarning ishonchliligini tekshirishni qiyinlashtirdi. bo'shliq. Qo'lda lehimlash sifati turli omillarga, jumladan, operatorning mahoratiga, ishlatiladigan materiallarning sifatiga va qayta ishlash stantsiyasining samaradorligiga bog'liq.

Qo'lda lehimlash ham doimiy ravishda innovatsion echimlarni talab qiladigan rivojlanayotgan texnologik landshaftga ta'sir qiladi. Qo'lda lehimlashda payvandlash yoki qayta ishlash stantsiyasining ishlashi operatorning mahoratiga chambarchas bog'liq. Yaxshi ishlab chiqilgan qayta ishlash stantsiyasi hatto tajribasiz operator bilan ham ajoyib natijalarga erishishi mumkin. Aksincha, hatto eng malakali operator ham yomon payvandlash tizimining cheklovlarini bartaraf eta olmaydi.

Ushbu jarayon qayta ishlash samaradorligini oshirish uchun o'rnatilgan, chunki qayta ishlash vaqtida tiklash ko'pincha almashtirishdan ko'ra ko'proq tejamkor bo'ladi. Qayta ishlash stantsiyalarida qo'llaniladigan yuqori texnologiyali uskunalar barqaror natijalarni ta'minlab, asosiy o'zgaruvchilar ustidan mukammal nazoratni ta'minlaydi. Ushbu texnologiya samarali issiqlik uzatish imkonini beradi, bu esa doimiy haroratda takroriy lehimlash imkonini beradi, issiqlikning sekin tiklanishi natijasida tebranishlarni kamaytiradi.

Qayta ishlash jarayonini to'rtta asosiy bosqichga bo'lish mumkin:

1. Komponentlarni olib tashlash
2. Plitalarni tozalash
3. Yangi komponentlarni joylashtirish
4. Lehimlash

Ishlab chiqarish darajasidagi muhim muammolardan biri komponentlarni o'zgartirishda prokladkalarga lehim pastasini qo'llashdir. Agar bu qadam to'g'ri bajarilmasa, keyingi bosqichlarda integratsiya jarayoniga salbiy ta'sir ko'rsatishi mumkin. Agar sizning byudjetingiz imkon bersa, aniqlikni oshirish uchun ko'rish tizimi tavsiya etiladi.

Qayta ishlash jarayonida qo'shimcha amaliy qiyinchiliklar paydo bo'ladi, ayniqsa terminallar soni ortib boradi va ularning qadami (oraliqlari) kamayadi. Odatda, elektron plataning o'lchami ham qisqaradi, bu mavjud bo'sh joyni kamaytiradi va atrofdagi qismlarga aralashish xavfini oshiradi.
