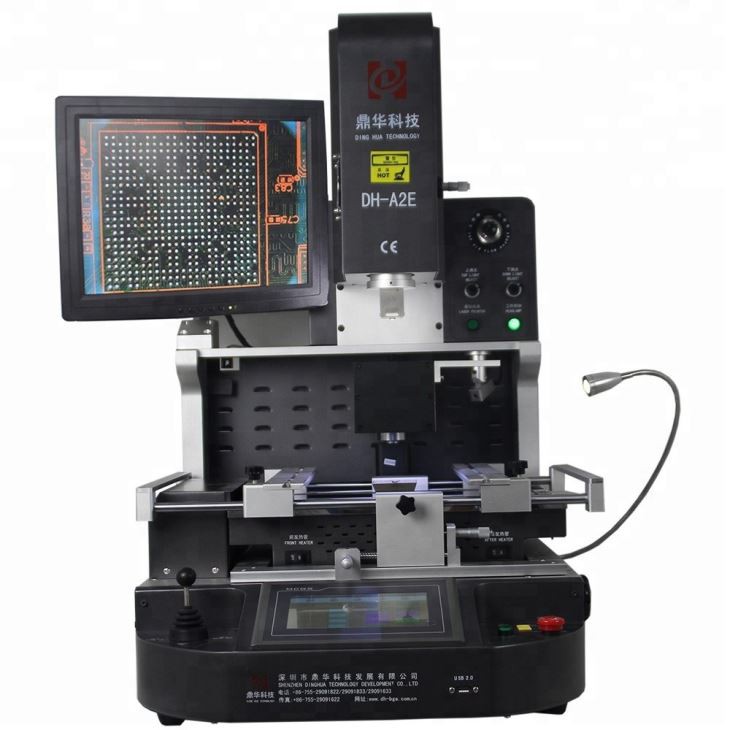

Uyali telefonni ta'mirlash uchun BGA lehimli stol uskunalari
1.infraqizil isitish tizimi2.uchta mustaqil isitgich3.yuqori isitgich va nozul 2 birida 1 dizayn4.issiq havo soplosi
Ta'rif
Uyali telefonni ta'mirlash uchun BGA lehimli stol uskunalari
Operatsiya demosi:
Mobil telefonni ta'mirlash uchun BGA lehim stoli uskunalari" uyali telefonlarni ta'mirlashda BGA (Ball Grid Array) komponentlarini lehimlash va qayta ishlash uchun ishlatiladigan maxsus asboblar va ish stantsiyalarini nazarda tutadi. BGA - bu uyali telefonlarda keng tarqalgan integral mikrosxemalar (IC'lar) uchun ishlatiladigan sirtga o'rnatiladigan qadoqlash turi. .
BGA to'pi va qalayni desoldering
Texnik xususiyatlari:
| 1 | Umumiy quvvat | 5200w |
| 2 | 3 ta mustaqil isitgich | Yuqori issiq havo 1200w, pastroq issiq havo 1200w, pastki infraqizil oldindan isitish 2700w |
| 3 | Kuchlanishi | AC220V±10% 50/60Hz |
| 4 | Elektr qismlari | 7 ''sensorli ekran + yuqori aniqlikdagi aqlli tempni boshqarish moduli + step motor drayveri + PLC + LCD displey + yuqori aniqlikdagi optik CCD tizimi + lazer joylashishni aniqlash |
| 5 | Haroratni nazorat qilish | K-sensor yopiq pastadir + PID avtomatik temp kompensatsiyasi + temp moduli, ±2 daraja ichida harorat aniqligi. |
| 6 | PCB joylashuvi | V-groove + universal armatura + harakatlanuvchi PCB rafi |
| 7 | Tegishli PCB o'lchami | Maks 370x410mm Min 22x22mm |
| 8 | Qo'llaniladigan BGA hajmi | 2x2mm ~ 80x80mm |
| 9 | O'lchamlari | 600x700x850mm (L*W*H) |
| 10 | Sof og'irlik | 70 kg |
Ilovalar:
Xarakterli:

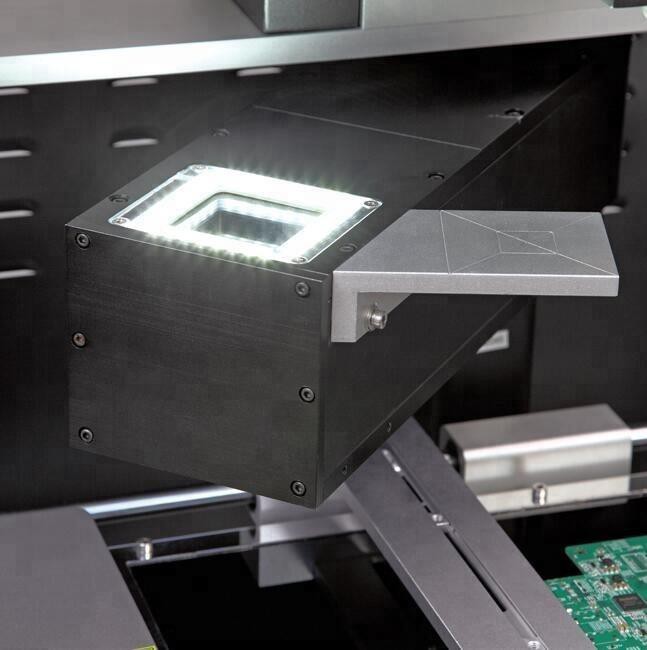

Uyali telefonni ta'mirlash uchun BGA lehimli stol uskunalariturli o'lchamdagi BGA, QFP va boshqalar bilan ishlash uchun mo'ljallangan. Unda "SPLIT VISION" ilg'or optik tizimi va aniq joylashishni aniqlash tizimi lehim tizimi mavjud bo'lib, uning yordamida har bir tizimni osongina va xavfsiz almashtirishingiz mumkin. O'rnatilgan LCD monitor lehimning taxtadagi o'rnini aniq sozlash imkonini beradi.
O'rama bo'yicha hisob-kitob hujjati; Yuk-mol hujjati :
Materiallar: Kuchli yog'och quti + yog'och panjaralar + plyonkali marvarid paxta
1 dona cho'tka qalam
1 dona foydalanish uchun qo'llanma
1 dona CD video
3 dona yuqori nozullar
2 dona pastki nozullar
6 dona universal armatura
6 dona mahkamlangan vintlardek
4 dona qo'llab-quvvatlash vinti
So'rg'ichning o'lchami: diametri 2,4,8,10,11 mm
Ichki olti burchakli kalit: M2/3/4
Hajmi: 81*76*85CM
Brüt og'irligi: 115 kg
Spetsifikatsiya:
|
Umumiy quvvat |
5200W |
|
Yuqori isitgich |
1200W |
|
Pastki isitgich |
2-1200 Vt, 3-chi IQ isitgich 2700 Vt |
|
Kuchlanishi |
AC220V/110V±10％50Hz |
|
Oziqlantirish tizimi |
Chip uchun avtomatik oziqlantirish tizimi |
|
Ishlash rejimi |
Ikki rejim: qo'lda va avtomatik, bepul tanlash! HD sensorli ekran, aqlli inson-mashina, raqamli tizim sozlamalari. |
|
Harorat profilini saqlash |
50,000 guruh(cheklanmagan miqdordagi guruhlar) |
|
Optik CCD kamera linzalari |
BGA chipini tanlash va joylashtirish uchun avtomatik cho'zish va katlama |
|
Kamerani kattalashtirish |
1,8 million piksel |
|
Ish stolini nozik sozlash: |
±15 mm oldinga / orqaga, ± 15 mm o'ngga / chapga |
|
Joylashtirish aniqligi: |
±0,015 mm |
|
Bga joylashishni aniqlash |
Lazer joylashuvi, PCB va BGA ning tez va aniq joylashuvi |
|
PCB pozitsiyasi |
Aqlli joylashishni aniqlash, tenglikni X, Y yo'nalishida "5 ballli qo'llab-quvvatlash" + V-groov pcb braketi + universal armatura bilan sozlash mumkin. |
|
Yoritish |
Tayvan led ishlaydigan yorug'lik, har qanday burchakni sozlash mumkin |
|
Haroratni nazorat qilish |
K sensori, yopiq pastadir, PLC boshqaruvi |
|
Harorat aniqligi |
±2 daraja |
|
PCB hajmi |
Maks 450×400 mm Min 22×22 mm |
|
BGA chipi |
1x1 - 80x80 mm |
|
Minimal chip oralig'i |
0,015 mm |
|
Tashqi harorat sensori |
1 dona |
|
O'lchamlari |
L740 × W630 × H710 mm |
|
Sof og'irlik |
70 kg |
