Sensorli ekranli kamera BGA qayta ishlash stantsiyasi

                                                        Sensorli ekranli kamera BGA qayta ishlash stantsiyasi

Tezkor ko‘rib chiqish:

Rag'batlantiruvchi narx!HD sensorli ekran bilan jihozlangan DH-A1L BGA qayta ishlash mashinasi hozirda stokda.

DH-A1L BGA qayta ishlash stantsiyasining xususiyatlari:

1. Chiplarni ta'mirlash uchun yuqori muvaffaqiyat darajasi.
2. Haroratni aniq nazorat qilish.
3. Noto'g'ri lehim yoki yomon lehim birikmalari yo'q.
4. Uchta mustaqil isitish zonasi.
5. Foydalanuvchi uchun qulay dizayn.
6. Ovozli bildirishnoma tizimi.
7. Kuchli o'zaro oqimli fan.
8. Samarali sovutish tizimi.

Biz Hindiston, Evropa va Amerika bozorining ko'p qismini qamrab olgan BGA-ni qayta ishlash va avtomatik mashinalarga sodiqmiz. Biz sizning Xitoyda uzoq muddatli hamkoringiz bo'lishni orziqib kutamiz.

1. Spetsifikatsiya

1	Quvvat	4900W
2	Yuqori isitgich	Issiq havo 800 Vt
3	Pastki isitgich	Issiq havo 1200 Vt, infraqizil 2800 Vt
4	Temir isitgich	90w
5	Quvvatlantirish manbai	AC220V±10%50/60Hz
6	Hajmi	640 * 730 * 580 mm
7	Joylashtirish	V-groove, PCB qo'llab-quvvatlashi tashqi tomondan har qanday yo'nalishda sozlanishi mumkin universal armatura
8	Haroratni nazorat qilish	K tipidagi termojuft, yopiq pastadir nazorati, mustaqil isitish
9	Haroratning aniqligi	±2 daraja
10	PCB hajmi	Maks500*400 mm Min 22*22 mm
11	BGAchip	2*2-80*80mm
12	Minimal chip oralig'i	0.15 mm
13	Tashqi harorat sensori	1 (ixtiyoriy)
14	Sof og'irlik	45 kg

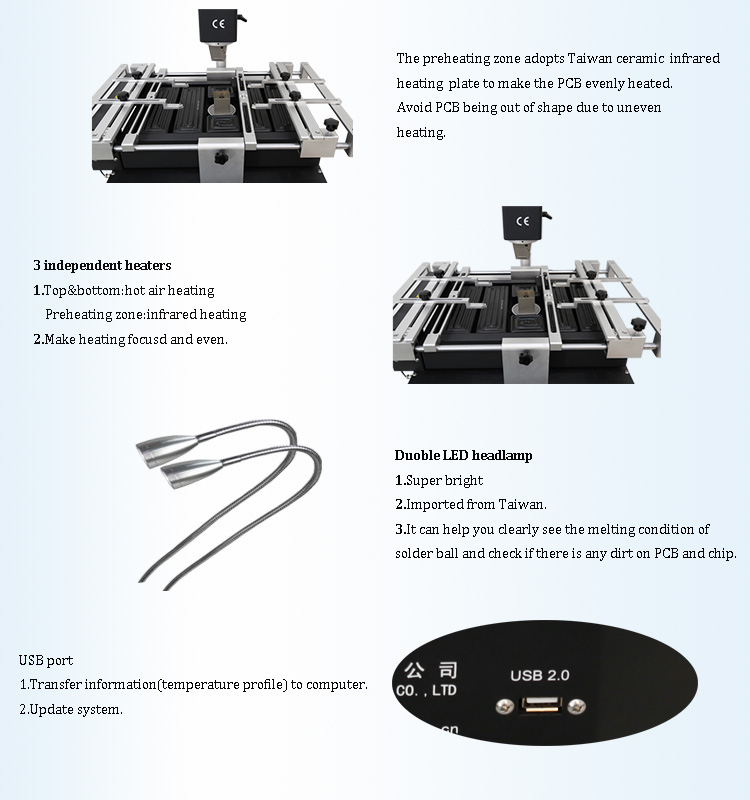

2. DH-A1L BGA qayta ishlash stantsiyasining asosiy xususiyatlari

Ilmiy va aqlli

1. Stansiyada 3 ta mustaqil isitish zonasi mavjud: issiq havo isitgichlari va IQ oldindan isitish maydoni, ular PCBA deformatsiyasini oldini olishda barqaror va tez isitiladi.
2. Isitgichning yuqori havo hajmi, pastki isitgich balandligi va IR isitish maydoni turli xil BGA ta'mirlash turlariga mos ravishda sozlanishi mumkin.
3. Oson joylashtirish va almashtirish uchun 360 gradusga aylanishi mumkin bo'lgan turli o'lchamdagi titanium qotishma BGA nozullari bilan jihozlangan.
4. U 6 ta harorat ko'tarilish segmentini va 6 doimiy harorat segmentini sozlash imkonini beradi va istalgan vaqtda foydalanish uchun bir nechta harorat rejimini saqlashi mumkin.

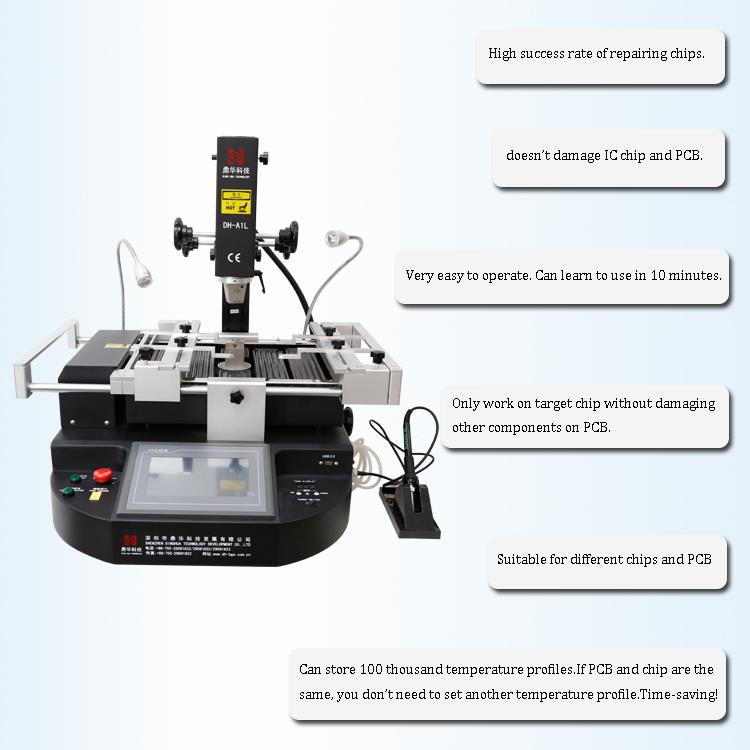

3. Nima uchun DH-A1L BGA qayta ishlash stantsiyasini tanlashingiz kerak?

4. Tegishli bilimlar:

Yangi sirt o'rnatish komponentini o'rnatish yoki almashtirishdan oldin sirtni o'rnatish uchun erni tayyorlash kerak. Erga va substratga termal va / yoki mexanik shikastlanishning oldini olish juda muhimdir. Ikki asosiy bosqichga quyidagilar kiradi:

• Eski lehimni olib tashlang

Buni lehimli temir va o'ralgan lehim o'tkazmaydigan material bilan yoki lehim ekstraktori va maxsus Flo-D-Sodr uchidan foydalanadigan doimiy vakuumli Flo Desoldering texnikasi yordamida amalga oshirish mumkin. Ushbu usul eski lehimni qayta oqim va vakuum bilan olib tashlash doimiy ravishda sodir bo'lishiga imkon beradi.

• Toza yerlar

Eski lehimni olib tashlaganingizdan keyin qolgan eski oqim qoldiqlari yangi lehim qo'shmasdan oldin bu bosqichda tozalanishi kerak.

• Yangi lehim qo'shing

Ushbu bosqich komponentni o'rnatish jarayonining bir qismi bo'lib, uni erlarni oldindan to'ldirish (oldindan qalaylash) (temir bilan lehim yoki boshqa isitish usuli bilan qayta oqimlash) yoki lehim pastasini (krem) qo'llash orqali amalga oshirish mumkin. dispenser komponent er naqshiga joylashtirilishidan oldin (yoki keyin).

Qo'llaniladigan lehim miqdori maqbul bo'g'inlarga erishish uchun juda muhimdir. Misol uchun, qabul qilinadigan J-qo'rg'oshinli lehim bo'g'inlari qabul qilinadigan gulli qanotli qo'rg'oshinli lehim birikmalariga qaraganda ko'proq lehim talab qiladi.

Yuzaki o'rnatish komponentlari:

• Oldindan/yordamchi issiqlik moslamasi va/yoki komponent (agar kerak bo'lsa)
• Barcha lehim bo'g'inlarini to'liq, bir vaqtning o'zida qayta oqimga (eritishga) erishish uchun issiqlikni bir tekis va tez boshqariladigan tarzda qo'llang.
• Komponentga, taxtaga, qo'shni komponentlarga va ularning bo'g'inlariga termal va / yoki mexanik shikastlanishdan saqlaning.
• Har qanday lehim birikmasi qayta qotib qolishidan oldin komponentni taxtadan darhol olib tashlang.
• O'zgartirish komponenti uchun erlarni tayyorlang.

Teshik qismlari:

Uzluksiz vakuum usuli yordamida komponentni bir vaqtning o'zida bir bo'g'indan ajratish

• Oldindan/Yordamchi issiqlik moslamasi va/yoki komponent (agar kerak bo'lsa).
• To'liq lehim oqimiga erishish uchun bo'g'inni tez va boshqariladigan tarzda qizdiring.
• Komponentga, taxtaga, qo'shni komponentlarga va ularning bo'g'inlariga termal va / yoki mexanik shikastlanishdan saqlaning.
• Qo'rg'oshin harakati paytida qo'rg'oshinni sovutish va qo'rg'oshinni bo'shatish uchun vakuumni qo'llang.

Lehim favvorasi usulidan foydalangan holda lehimli komponent

• Lehim fontanidagi barcha bo'g'inlarni qayta oqimlang.
• Eski komponentni olib tashlang va uni darhol yangi komponent bilan almashtiring yoki keyinchalik komponentni almashtirish uchun teshiklarni tozalang.

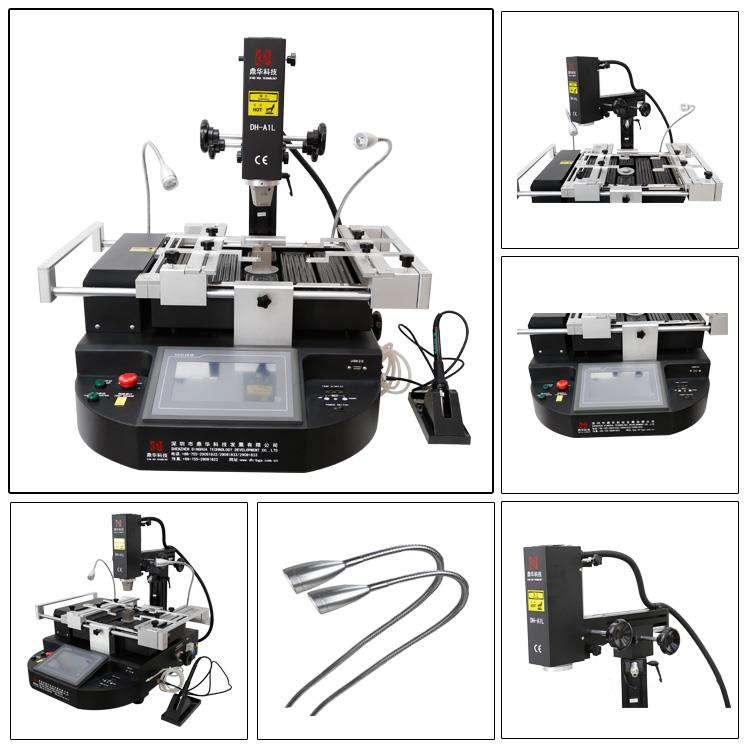

5.DH-A1L BGA REWORK STATION ning batafsil tasvirlari

6.DH-A1L BGA REWORK STATION ning qadoqlash va yetkazib berish tafsilotlari



DH-A1L BGA REWORK STATION yetkazib berish tafsilotlari

Yuk tashish; yetkazib berish:

1.Yuklash to'lovni olgandan keyin 5 ish kuni ichida amalga oshiriladi.

2.DHL, FedEX, TNT, UPS va boshqa yo'llar bilan, shu jumladan dengiz yoki havo orqali tez yetkazib berish.

7. Tez-tez so'raladigan savollar

Savol: Qo'rg'oshinli va qo'rg'oshinsiz chiplarni qanday ajratish mumkin?

Javob: Chip bosib chiqarish yuzasidan farqlang. Masalan, Intel seriyali janubiy ko'prigi, FW82801DBM NH82801DBM,

birinchisi qo'rg'oshinli, ikkinchisi esa qo'rg'oshinsiz, FW va NH farq qiladi.

2.Qurilmada yoki PCBda RoHS yorlig'i qo'rg'oshinsiz sertifikatlangan mahsulotlardir.

3. RoHS qamrovi: Faqat 2006-yil 1-iyuldan keyin chiqarilgan yangi mahsulotlar uchun. Asosan, anakartlar va noutbuklar keyin ishlab chiqarilgan.

2007 yil hammasi qo'rg'oshinsiz.
