Oldindan isitish sensorli ekranli BGA lehim mashinasi
DH-D1 BGA qayta ishlash stantsiyasining integratsiyalashgan strukturasi dizayni, turli o'lchamdagi SGA, OPP, CSP va boshqalarni ta'mirlashi mumkin)
Ta'rif
Oldindan isitish sensorli ekranli BGA lehim mashinasi
1.Preheating sensorli ekranli BGA lehim mashinasining mahsulot xususiyatlari
O'rnatilgan sanoat kompyuter.
HD sensorli ekran interfeysi,
Inson-mashina interfeysi ishlashi bilan raqamli tizimni sozlash.
Ko'p funktsiyali integratsiyalashgan boshqaruv.
Haqiqiy vaqtda haqiqiy harorat va harorat egri chizig'ini sozlash, agar egri chiziqni tahlil qilish va tuzatish uchun ham ishlatilishi mumkin
zarur.
Yuqori aniqlikdagi K tipidagi termojuftli yopiq pastadir boshqaruvi va PID avtomatik haroratni qoplash tizimidan foydalanadi,
harorat moduli va aqlli boshqaruv bloki bilan ±2 daraja haroratning aniq og'ishini ta'minlaydi.
Harakatlanuvchi universal moslama, tenglikni ta'mirlashning barcha turlariga mos keladigan chekka komponentida PCBning shikastlanishiga yo'l qo'ymaydi.

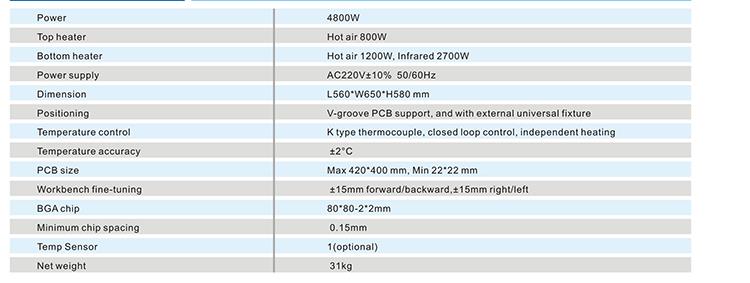

2. Oldindan isitish sensorli ekranli BGA lehim mashinasining spetsifikatsiyasi
3. Oldindan isitish sensorli ekranli BGA lehim mashinasining tafsilotlari

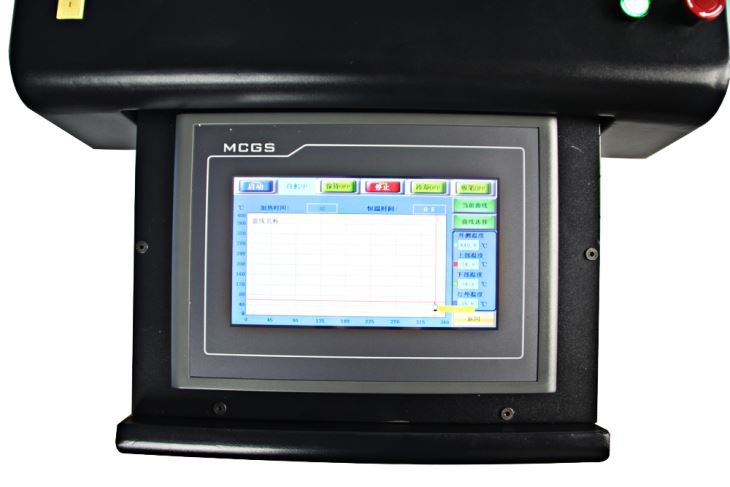

HD Sensorli ekran interfeysi;
2.Uch mustaqil isitgich (issiq havo va infraqizil);
3. Vakuumli qalam;
4. LED fara.
4.Nega bizning old isitish sensorli ekranli BGA lehim mashinasini tanlaysiz?
5. Sensorli ekranli BGA lehim mashinasini oldindan qizdirish sertifikati
6. Oldindan isitiladigan sensorli ekran BGA lehimini qadoqlash va jo'natish
7. Biz bilan bog'laning
Email: john@dh-kc.com
WhatsApp/Wechat/Mob:+86 158 6711 4827
8. Tegishli bilimlar
Payvandlash jarayonida LED chiroq boncuklarining o'limiga olib kelishi mumkin bo'lgan oltita shart
lehimli temir payvandlash eng keng tarqalgan, masalan, namuna, texnik xizmat ko'rsatish, chunki mavjud ishlab chiqaruvchilarning ko'pchiligi
xarajatlarni tejash uchun dazmolni qaytarib sotib oling, asosan sifatsiz, ozgina sifatli mahsulotlar, topraklamaning ko'p qismi yomon,
oqish bor, payvandlash jarayoni Bu lehim temir uchining oqishiga teng - LED payvandlangan -
inson tanasi - er halqa hosil qiladi, bu o'nlab marta teng - chiroqning kuchlanishi yuzlab marta
LED chiroq boncuklariga qo'shiladi, darhol uni yoqing.
Eslatma: Statik kamarlarni ulash vaziyati jiddiyroq bo'ladi, chunki inson tanasi statik quvvatga ulanganda
kamar, erga pastadir hosil qilish uchun qarshilik kichikroq, inson tanasi orqali chiroq boncuklariga oqim bo'ladi.
kattaroq, bu ham ko'pchilikning aytganidek, aniq elektrostatikdir Chiroqning shikastlanishi bilan bog'liq muammolar hali ham ko'p.
2. Isitish platformasida payvandlash natijasida paydo bo'lgan o'lik chiroqlar. Yoritgichlar va chiroqlarning doimiy namunaviy ro'yxati tufayli ko'pchilik kompaniyalar
kichik partiyalar va namunaviy buyurtmalar ehtiyojlarini qondirish kerak. Uskunaning arzonligi, oddiy tuzilishi va afzalliklari tufayli
operatsiya, isitish platformasi eng yaxshi ishlab chiqarish vositasiga aylanadi. , Biroq, atrof-muhitdan foydalanish tufayli (masalan: bor
harorat doimiy bo'lishi mumkin bo'lmagan fan harorati) va payvandlash operatorining malakasi va payvandlash tezligini nazorat qilish
o'lik chiroqlar sabab bo'lgan asosiy muammoga aylandi, shuningdek, isitish platformasining topraklama shartlari mavjud.
3. qayta oqim, odatda bu payvandlash usuli eng ishonchli ishlab chiqarish usuli bo'lib, agar bo'lmasa, ommaviy ishlab chiqarish va qayta ishlash uchun mos keladi.
to'g'ri ishlatilsa, haroratni asossiz sozlash, yomon mashina kabi o'lik chiroqlarning yanada jiddiy oqibatlariga olib keladi.
topraklama.
Ikkinchidan, o'lik chiroqlar tufayli noto'g'ri saqlash:
Bu muammo eng keng tarqalgan, chunki paketni ochgandan so'ng namlik masalasiga e'tibor bermaydi, chunki chiroq
boncuklar ma'lum darajada suvni singdirish xususiyatlariga ko'ra, silikon kauchuk plomba materiallaridan foydalanishdan ko'ra ko'proq.
chiroq boncuklari namlangandan keyin, yuqori haroratli payvandlash jarayonidan so'ng silikon termal kengayish, oltin sim tufayli kengayadi va qisqaradi,
chiplar va stentlar oltin simning deformatsiyasiga va dislokatsiyasiga olib keladi, natijada yorug'lik yorqin bo'lmagan hodisaga olib keladi. Shuning uchun,
LEDni quruq va shamollatiladigan muhitda saqlash harorati -40 bo'lishi tavsiya etiladi. daraja - +100 daraja , nisbiy
namlik 85% dan past; LED asl qadoqlash sharoitida 3 oy ichida ishlatiladi, qavs zanglamasligi uchun yaxshiroqdir; qachon
LED sumkasi ochildi, uni imkon qadar tezroq ishlatish kerak. Saqlash harorati 5 daraja -30 daraja va nisbiy namlik 60% dan past.
Uchinchidan, statik elektr:
Statik elektr toki LEDning noto'g'ri ishlashiga olib kelishi mumkin. ESD ning LEDni shikastlanishiga yo'l qo'ymaslik tavsiya etiladi.
1. Operator LEDlarni sinovdan o'tkazish va yig'ishda antistatik bilakuzuklar va antistatik qo'lqop kiyishi kerak.
2. Payvandlash uskunalari va sinov uskunalari, ish stollari, saqlash joylari va boshqalar yaxshi tuproqli bo'lishi kerak.
3. Saqlash va yig'ish paytida LED tomonidan ishlab chiqarilgan statik elektrni yo'q qilish uchun ion fanidan foydalaning.
4. Anti-statik materiallar qutisi LED yuklangan material qutisi uchun ishlatiladi va sumka elektrostatik sumkadan qilingan.
5. imkoniyat yo'q, LEDga teging.
LEDning ESD tomonidan zararlanishiga olib keladigan g'ayritabiiy hodisalar:
1. teskari oqish, yorug'lik yorug'likning pasayishiga olib keladi, jiddiy chiroqlar porlamaydi.
2. Oldinga kuchlanish pasayadi. LED past oqimda harakatlanayotganda yorug'lik chiqarmaydi.
3. yomon payvandlash yorug'likning o'chirilishiga olib keldi.
To'rtinchidan, kimyoviy tozalash:
LEDni tozalash uchun noaniq kimyoviy suyuqliklardan foydalanmang, chunki u LED kolloidining yuzasiga zarar etkazishi va hatto jel yoriqlariga olib kelishi mumkin. Agar kerak bo'lsa,
normal haroratli shamollatish ostida spirtli tampon bilan tozalang. Vaqtni bir daqiqada nazorat qilish yaxshidir.
Beshta, o'lik chiroqlardan kelib chiqqan deformatsiya:
Chiroq taxtalarining bir qismi deformatsiyaga uchraganligi sababli, operator taxtaning shaklini o'zgartiradi. Kengash deformatsiyalanganligi sababli, yuqori
chiroq boncuklari ham u bilan birga deformatsiyalanadi. Oltin sim uzilib, chiroq yonmaydi. Bunday turdagi taxtaga ega bo'lish tavsiya etiladi. Yaxshiyamki, ishlab chiqarishdan oldin plastik ishlov berish. Ishlab chiqarishda uzoqroq yig'ish va harakatlanish, shuningdek, deformatsiyaning buzilishiga olib kelishi mumkin
oltin sim fenomeni. Stacking mavjud, ishlab chiqarish jarayoni qulaylikni engillashtirish uchun, chiroq taxtasi tortishish tufayli yig'iladi,
pastki chiroq boncuklari deformatsiyaga majbur bo'ladi, oltin simga zarar etkazadi.
Oltinchidan, issiqlik tarqalish tuzilishi, elektr ta'minoti va yorug'lik paneli mos kelmaydi:
Elektr ta'minotining asossiz dizayni yoki tanlovi tufayli quvvat manbai maksimal chegaradan oshib ketadi (haddan tashqari oqim, lahzali ta'sir)
LED bardosh bera oladi; chiroqning asossiz sovutish tuzilishi o'lik yorug'lik va erta yorug'lik etishmovchiligiga olib kelishi mumkin.
