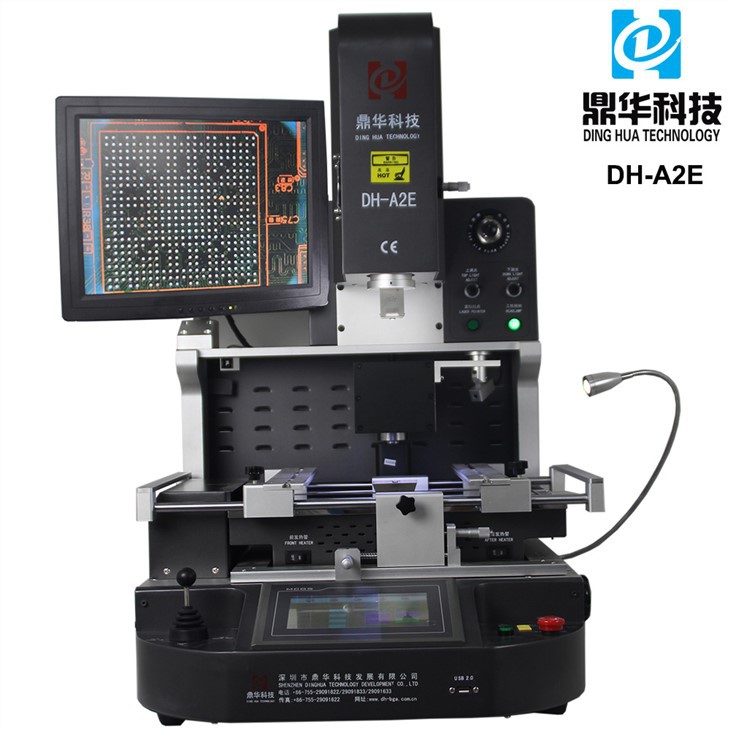

Ball Grid Array Rework Reball Machine

Avtomatik to'p panjara qatorini qayta ishlash Reball mashinasi



1.Avtomatik to'p panjara qatorini qayta ishlash Reball mashinasining mahsulot xususiyatlari



•Chip darajasida ta'mirlashning yuqori muvaffaqiyatli darajasi. Desoldering, o'rnatish va lehimlash jarayoni avtomatik.

• Qulay tekislash.

• Uchta mustaqil haroratli isitish + PID o'z-o'zidan sozlangan, harorat aniqligi ± 1 daraja bo'ladi

•O'rnatilgan vakuum nasosi, BGA chiplarini oling va joylashtiring.

•Avtomatik sovutish funksiyalari.

2.Avtomatlashtirilgan Ball Grid Array Rework Reball Machine spetsifikatsiyasi



3.Issiq havo Avtomatik Ball Grid Array Rework Reball Machine detallari





4.Nima uchun bizning infraqizil avtomatik to'p panjara qatorini qayta ishlovchi reball mashinasini tanlaysiz?



5.Optik hizalama avtomatik Ball Grid Array Rework Reball Machine sertifikati



6. Qadoqlash ro'yxatiCCD kamera to'pi panjara massivini qayta ishlash Reball mashinasini tekislash optikasi



7. Avtomatik Ball Grid Array Rework Reball Machine Split Vision-ni jo'natish

Biz mashinani DHL/TNT/UPS/FEDEX orqali jo'natamiz, bu tez va xavfsiz. Agar siz boshqa jo'natish shartlarini afzal ko'rsangiz,

iltimos, bizga bemalol ayting.



8. To'lov shartlari.

Bank o'tkazmasi, Western Union, kredit karta.

Toʻlovni olganimizdan keyin mashinani 5-10 korxonasi bilan joʻnatamiz.



9. Tezkor javob va eng yaxshi narx uchun biz bilan bog'laning.

Email:john@dh-kc.com

MOB/WhatsApp/Wechat: +86 15768114827

WhatsApp-ni qo'shish uchun havolani bosing:

https://api.whatsapp.com/send?phone=8615768114827



10. Avtomatik to'p panjara massivi (BGA) qayta ishlash/qayta to'plash mashinasi haqida tegishli bilimlar

FPC SMT lehimlash sifati standartlari:

• Oddiy minimal tozalash: Komponentning o'lchami prokladkadan 20 mikron oshib ketishi kerak.
• Payvandlash holati: Payvandlash joyining 1/2 qismi bo'sh joy bo'lishi kerak.

4. Payvandlangan qismlarni tekshirish uchun texnik shartlar:

Yo'q.	Tekshirish elementi	Tekshirish standarti	Yomon belgi
4.1	Yo'qolgan qismlar	FPC lehim bo'g'inlarida payvandlanmagan qismlar yoki qismlar tushib qolmasligi kerak.	yo'q
4.2	Zarar	Payvandlashdan keyin komponentlar shikastlanmasligi yoki tishlari bo'lmasligi kerak.	yo'q
4.3	Noto'g'ri qismlar	Yostiqchalarga lehimlangan komponentlarning namunaviy xususiyatlari muhandislik chizmalariga mos kelishi kerak.	yo'q
4.4	Polarlik	Payvandlangan qismlarning yo'nalishi taxta ko'rsatmalariga yoki muhandislik chizmalariga mos kelishi kerak.	yo'q
4.5	Turli xil	Komponentning pinida elim, qalay dog'lari yoki boshqa qoldiqlar qolmasligi kerak.	yo'q
4.6	Pufakchalar	Lehimlangan komponentning paketida yomon ko'pik bo'lmasligi kerak.	yo'q

5.1 Uzluksiz payvandlash
Lehim bo'g'inlari o'rtasida qisqa tutashuv bo'lmasligi kerak.

5.2 Payvandlangan bo'g'inlar
Payvandlangan qismlarda lehim nuqtalariga ulanmagan bo'g'inlar bo'lmasligi kerak.

5.3 Erimaydigan lehim
Qismlarda to'liq bo'lmagan yoki etishmayotgan lehim birikmalari bo'lmasligi kerak.

5.4 Suzuvchi:

• 5.4.1: Ulagich pinining pastki qismidagi lehim paneli balandligi qism pinining balandligidan oshmasligi kerak. (Eslatma: T-rasmda ko'rsatilganidek, qism pinining balandligi G, lehim yostig'i qalayining balandligi T va lehim paytida lehim yostig'i balandligi qism pinining balandligidan oshmasligi kerak, ya'ni G dan kam yoki T ga teng.)
• 5.4.2: Rezistor, LED va boshqalarning pastki qismidagi lehim yostig'ining balandligi komponentning qo'rg'oshin balandligining 1/2 qismidan yuqori bo'lmasligi kerak.

5.5 Lehim etishmovchiligi:

• 5.5.1: Ulagichdagi qalayning balandligi pin balandligining 2/3 qismiga teng bo'lishi kerak va plastik qism birlashadigan balandlikdan oshmasligi kerak. (Eslatma: T-rasmda ko'rsatilganidek, qism pinining balandligi G, lehim yostig'i qalayining balandligi T, F esa oddiy lehim nuqtasi balandligi. Shuning uchun, F G dan katta yoki unga teng {{2} }/3T.)
• 5.5.2: Rezistor, LED va boshqa qismlarning simi pin balandligining kamida 2/3 qismi lehimga ega bo'lishi kerak.
