Issiq havo optikasi BGA reballing stantsiyasi

Issiq havo optikasi BGA reballing stantsiyasi

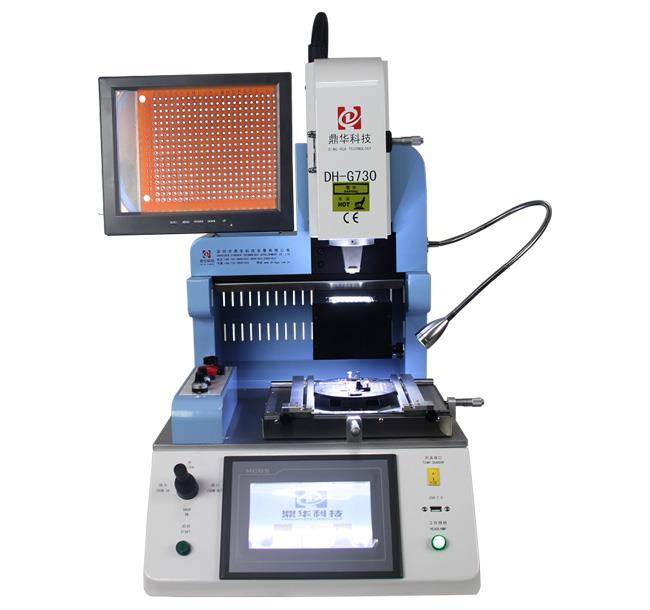

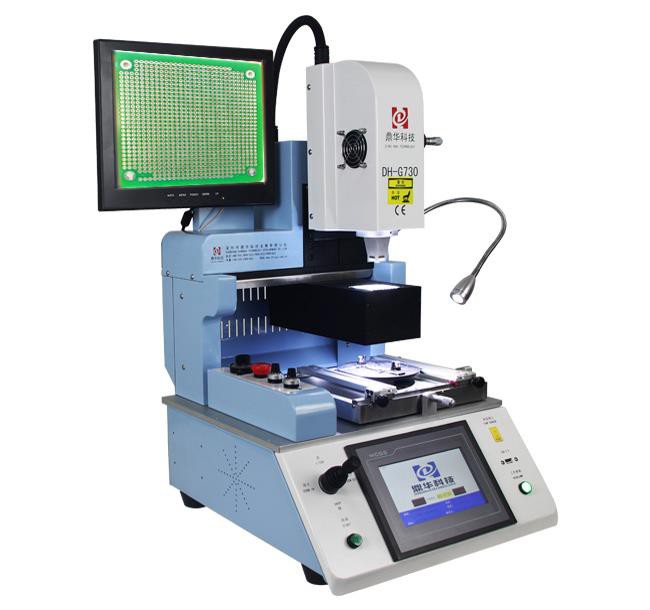

Ushbu mashina DH-G730 15 dyuym displeyli displeyga ega 1080P va 1080P displeyli avtomatik IC rework stansiyasidir va import qilingan optik CCD kamerasi chip va PCB uchun ikkita rangni ajratishi mumkin, ayniqsa iphone, Samsung, Samsung kabi , Huawei va Xiaomi va boshqalar.

Issiq havo optikasi BGA reballing stantsiyasining mahsulot tafsilotlari

Issiq havo optik biga reballing stantsiyasining mahsulot detallari

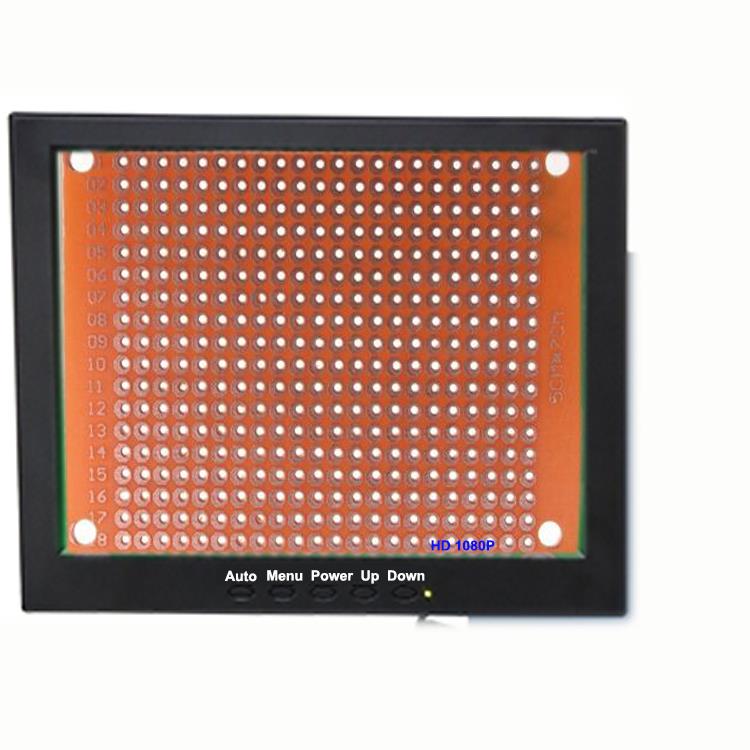

HD monitör ekrani, 1080P, chip va PCBA nuqtalari, ikki turdagi rangni kattalashganda, faqat "boshlash" tugmasini bosib, mashinani ishga tushirishni ko'rishingiz mumkin.

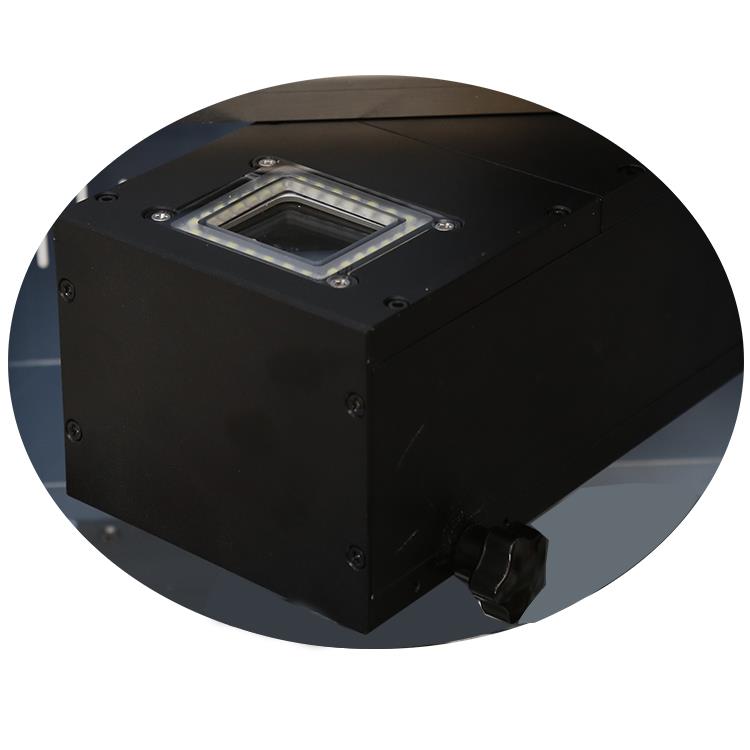

BGA, IC va QFN va boshqalar uchun moslashtirish uchun ekranning ikkita rangini aks ettiradigan importli optik CCD kamera.

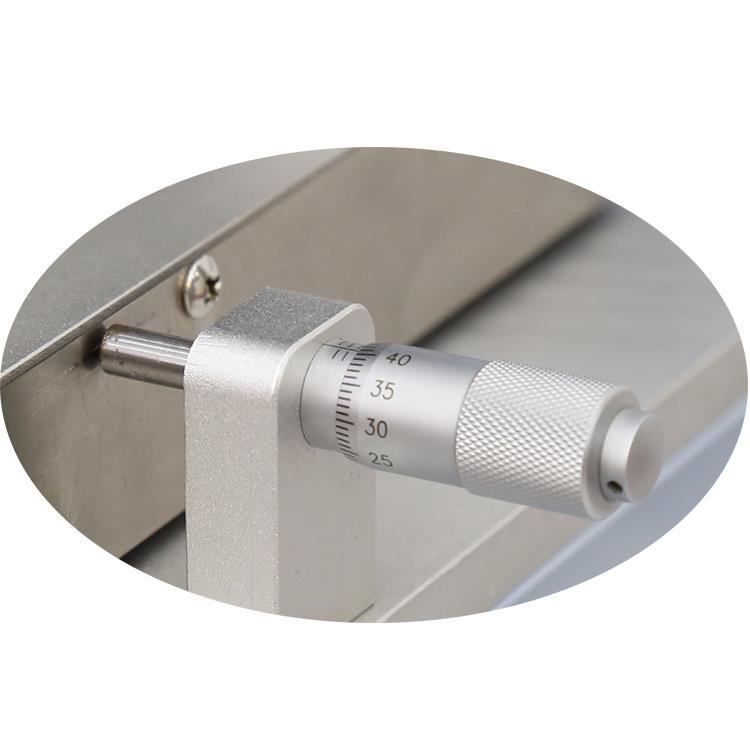

PCB uchun mikrometre chipga tenglashtirilganda o'ngga yoki chapga, orqaga yoki orqaga qarab nozik sozlash.

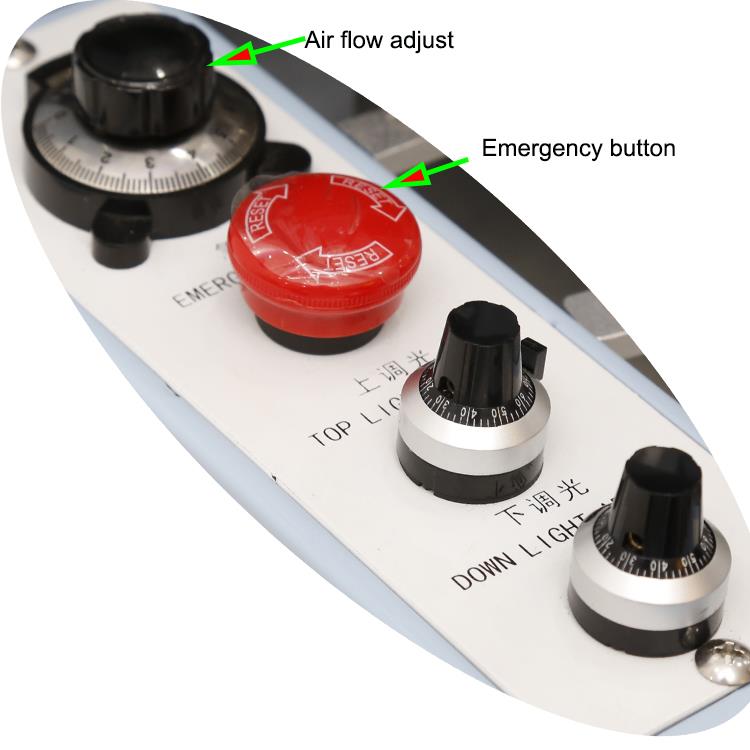

Bga rework stansiyasining funksional tugmalari, masalan, desoldering yoki lehimleme paytida yuqori issiq havo uchun havo oqimini sozlash, CCD kamera uchun favqulodda tugma va nurni sozlash.

DH-G730 bga rework stantsiyani ishlash interfeysi, sodda va oson ishlashi uchun barcha parametrlar sensorli ekranga o'rnatilishi mumkin, bu butun mashina boshqaruv markazi.

Fabrikamız haqida

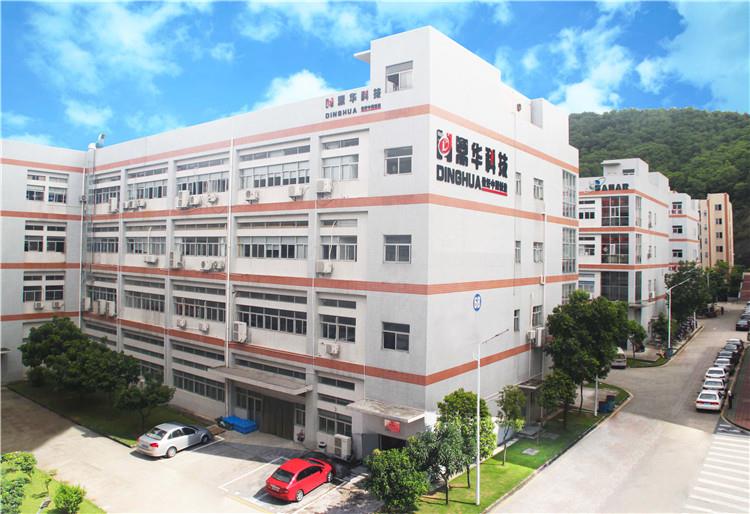

Fabrikamız tashqarida

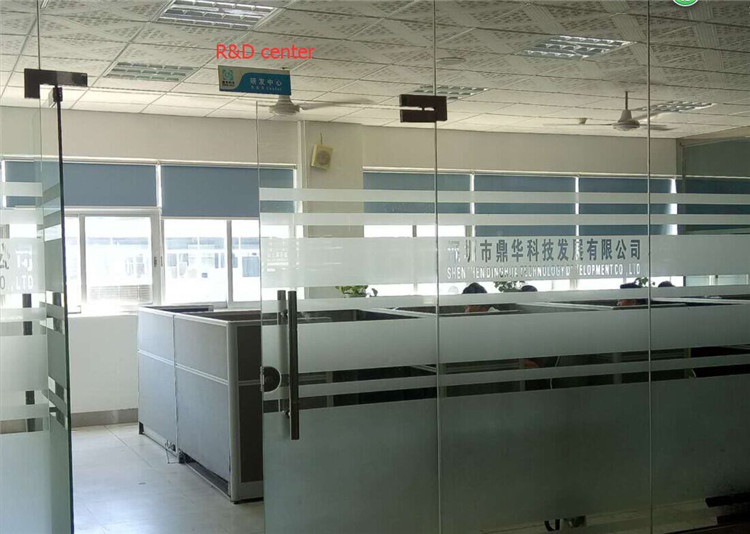

Rivojlanish va tadqiqotlar bo'limi yangi uslubdagi Bga qayta ishlash stantsiyasini rivojlantirish uchun

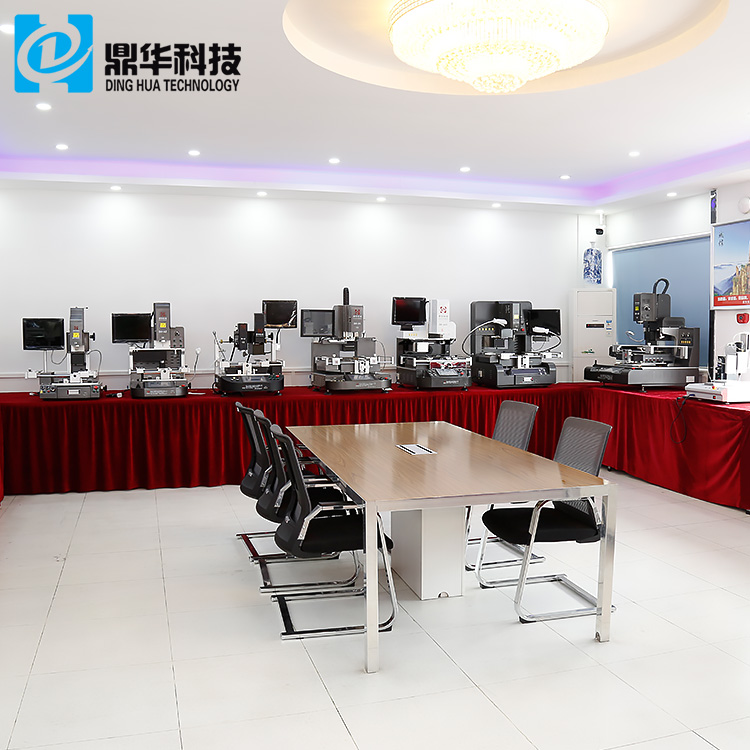

Mijozlarga tashrif buyuradigan BGA reystary stantsiyasining yorqin va keng ko'rgazma xonasi

Bizning ofisimizdan biri

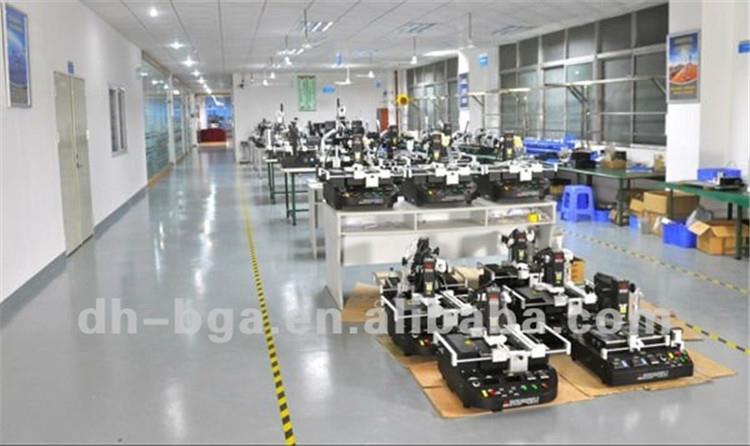

BFA rework stantsiyani yig'ish bo'yicha bizning ustaxonamiz

Issiq havo optik biga reballing stantsiyasini etkazib berish, tashish va etkazib berish

Barcha mashina kontrplak holatda (fumigacha kerak bo'lmaydi) to'ldiriladi va mashinaga o'rnatilgandan so'ng, yog'och panjaralari, ko'pikli va kichik qog'ozli qog'ozlar joylashtiriladi.

Har bir mashina butun mashina uchun kamida bir yil kafolat, shuningdek, isitgichlar uchun 3 yil, agar bir vaqtning o'zida 10dan ortiq buyurtma berilsa, kafolat muddati 3 yil bo'ladi.

Issiq havo optik biga reballing stantsiyasining tez-tez so'raladigan savollar

1. Savol: Issiq havo uchun ko'krak qafasi ishlatishim kerakmi?

Javob: Ha, agar sizning chipingiz hajmi muntazam bo'lmasa, ko'krak bezi sozlanishi mumkin.

2. Savol: Qoldiqni tozalaganda, spirtli ichimdan foydalanishim kerakmi?

Javob: Yo'q, siz uni ishlatganingizdan keyin ham halolni qo'llashingiz mumkin, qo'lingizni yuvish yaxshiroq bo'ladi.

3. Q: Mashinaning qancha dozali isitgichlari bor?

Javob: 2 ta isitish moslamasi, ikkalasi ham issiq havo, chunki barcha uyali telefon PCBlari juda kichik, ular oldindan isitish kerak emas.

4. Savol: Vakuum qalami bilan qanday o'lchovni olish mumkin?

Javob: Mavjud hajmi 1 * 1 ~ 80 * 80mm

Ma'lumot yoki maslahatlar tuzatish

Teshik ta'mirlash, transplant usuli

OLINI

Ushbu usul teshikka jiddiy zarar etkazish yoki qo'llab-quvvatlanmaydigan asbob yoki o'rnatish teshigining o'lchamini, shakli yoki joylashishini o'zgartirish uchun ishlatiladi. Teshik tarkibiy qismlari, simlari, tutqichlari, pinlari, terminali yoki boshqa uskuna orqali ishlaydi. Ushbu ta'mirlash usuli dübelin o'rnini ta'minlash uchun mos keladigan taxta materiallari va yuqori kuchli epoksi dübelini ishlatadi. Yangi materiallar joylashtirilganidan keyin yangi teshik ochilishi mumkin. Ushbu usul bir tomonlama, ikki tomonlama yoki ko'p qatlamlik kompyuter plitalari va komplektlarda foydalanish mumkin.

E'tibor

Ichki qatlamdagi shikastlangan ulanishlar sirt telli qo'shimchalarni talab qilishi mumkin.

Adabiyotlar

1.0 So'zlashuv

2.1 Elektron yig'ilishlarni boshqarish

2.2 Tozalash

2.5 Pishirish va old isitish

2.7 Epoksi aralashtirish va ishlatish

TOOLLAR VA MATERIALLAR

Asosiy moddasi Rod

Toza

End Mills

Epoksi

Mikroto'lqinli tizim

Mikroskop

Aralashtirilgan tayoqlar

Alanga

Nozik pichoq

Nozik matkap tizimi

Razor Saw

Tarmoqli, yuqori harorat

Namliklar

PROSEDURE

1.Xududni tozalash.

2. Agar karbid end zavodi yoki matkap yordamida buzilgan yoki noto'g'ri o'lchamli teshikni o'chiring. Aniq matkap matkap yoki frezeleme mashinasi yordamida teshikni aniqlang. Kesish moslamasining diametri imkon qadar kichik bo'lishi kerak, ammo baribir butunlay zararlangan hududni qamrab oladi.

ESLATMA

Aşınma jarayoni elektrostatik yuklarni ishlab chiqarishi mumkin.

3.Chakka taglik materialining bir qismini almashtiring. Asosiy taglik materiali FR-4 dovelidan tayyorlanadi. Uzoq vaqtni taxminan 12.0 mm (0.50) gacha kesib tashlang.

4. Qayta ishlangan maydonni tozalang.

5.Eslatilgan maydonni o'rab turgan kompyuter panelining ta'sirlangan qismlarini himoya qilish uchun yuqori haroratli tarmoqli foydalaning.

Epoksidni isloh qiling.

7. Dübeli va epoksi bilan teshikni birlashtiring va birga joylashtiring. Yangi materialning perimetri atrofida qo'shimcha epoksi qo'llang. Epoksi ortiqcha tashlash.

Epoksi aralashtirish va ishlatish.

E'tibor

Ba'zi tarkibiy qismlar yuqori haroratga sezgir bo'lishi mumkin.

9. Tasmani olib tashlang va ortiqcha matoni kesish arra yordamida kesib oling. Tamburni yoki dublichni taxta yuzasi bilan to'ldiring.

10. Teshiklarni qayta ochish va kerak bo'lganda devorlarni qo'shish orqali protsedurani batamom qiling.
