To'liq avtomatik optik BGA reballing stantsiyasi

To'liq avtomatik BGA qayta ishlash stantsiyasi HD-A5 - bu import qilingan optikali yuqori darajadagi ta'mirlash / yig'ish mashinasi

CCD kamera, 80*80 mm gacha va og'irligi 5 kg dan kam bo'lgan chipga yuklash mumkin bo'lgan avtomatik chip oziqlantiruvchi,

Ayniqsa, uning to'liq harorat rejimini yozib olish xalqaro kompaniyalar uchun juda foydali, chunki ular kerak

turli harorat va vaqtlarda lehimlash va lehimlash natijalarini tahlil qilish va hokazo.

To'liq avtomatik optik bga reballing stantsiyasining ishlab chiqarish parametrlari

To'liq avtomatik optik bga reballing stantsiyasining ishlab chiqarish tafsilotlari

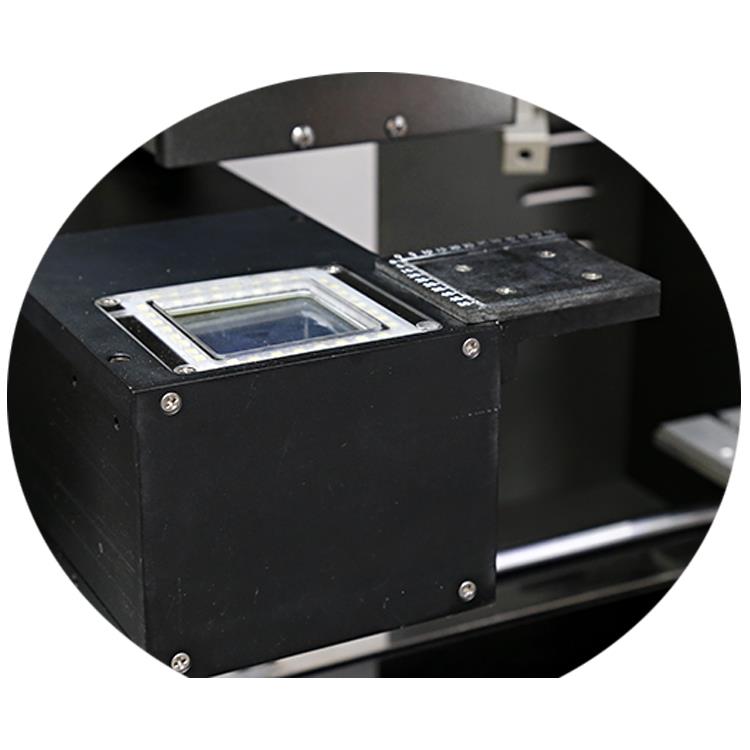

Optik CCD kamera va chip oziqlantiruvchi

Import qilingan optik CCD kamera ikkita rangni ajratish funktsiyasi bilan, bitta rang chip nuqtalari, biri PCB nuqtalari,

ularning ikkalasi displey ekranida ko'rsatiladi.

Chip oziqlantiruvchi, u avtomatik ravishda olish yoki almashtirish uchun chipni olib yurishi mumkin, chip o'lchami 80 * 80 mm bo'lishi mumkin va

5 kg dan kam yuk.

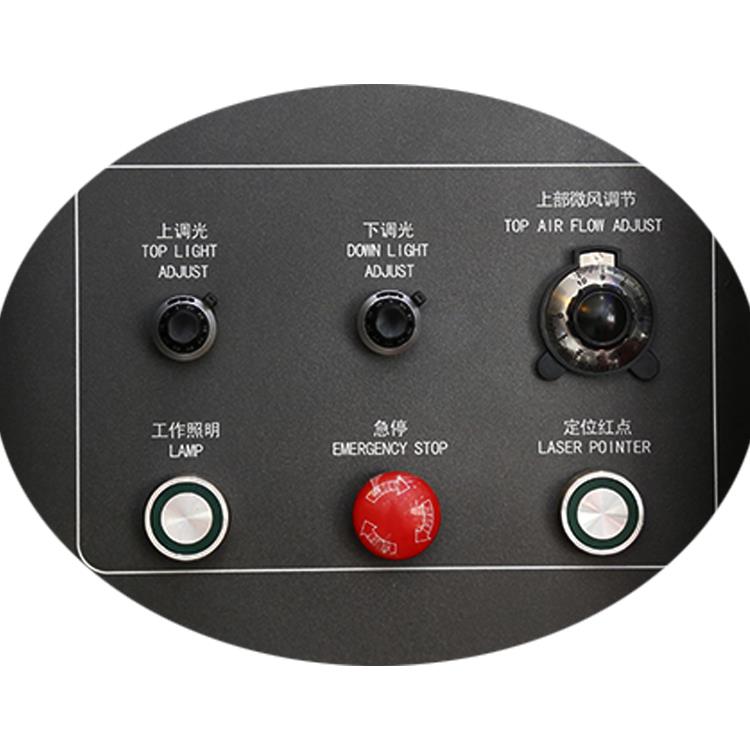

Yuqori havo oqimini sozlash, u qo'lda yoki avtomatik bo'lishi mumkin, ayniqsa mikro chiplarni ta'mirlash uchun juda foydali.

Yuqori/pastki yorug'likni sozlash, monitor ekranida ko'rsatiladigan optik CCD chiroqlari uchun ishlatiladi.

Favqulodda tugma, agar kerak bo'lsa, uni istalgan vaqtda bosish mumkin, keyin mashina darhol to'xtaydi.

PCB yoki chipga ish stolida to'g'ri pozitsiyani topishga yordam beradigan lazer joylashuvi.

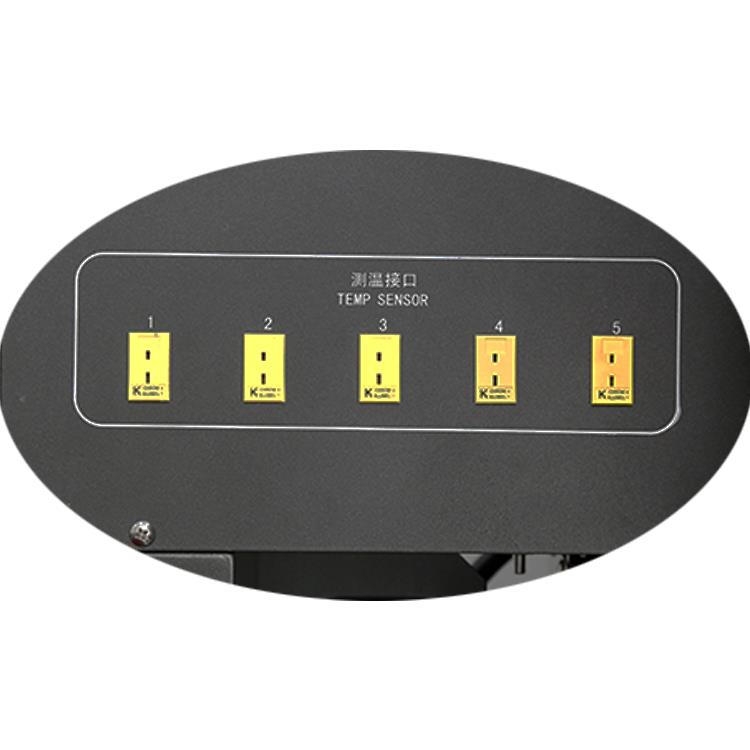

Bir nechta termojuft haroratni yaxshiroq kalibrlash uchun turli isitish maydonlarini yaxshiroq sinab ko'rishi va tekshirishi mumkin

har qanday harorat past yoki yuqori bo'lsa.

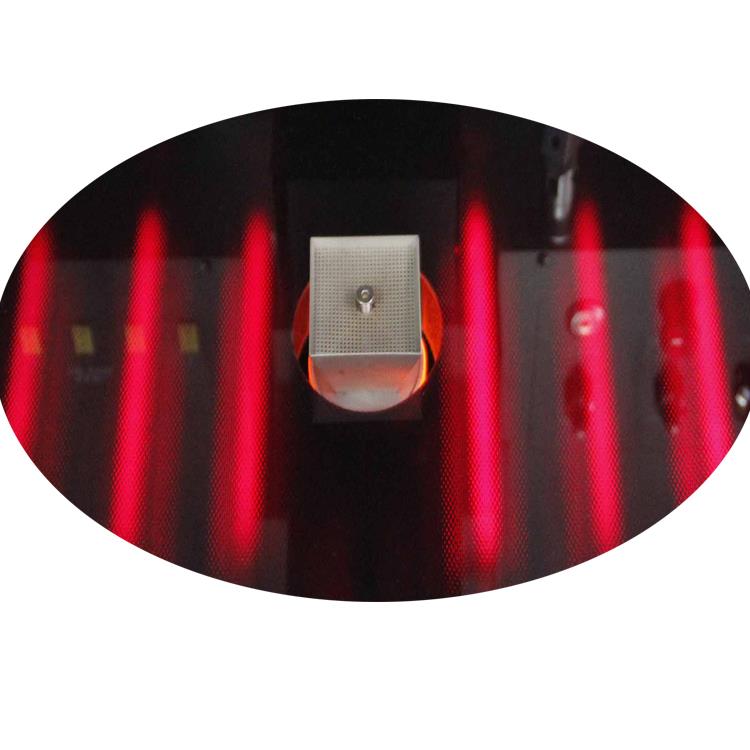

Infraqizil old isitish maydoni 6 dona tolali isitish quvurlaridan iborat bo'lib, uni oldini olishi mumkin bo'lgan gals-qalqon bilan qoplangan.

har qanday kichik qismlarga chang tushsa ham, va bu yorqin nur yorug'lik tomonidan so'rilishi oson

PCB, kichik tenglikni ta'mirlashda ulardan 4 tasi o'chirilishi mumkin.

Avtomatik BGA qayta ishlash stantsiyasi qanday ishlaydi:

To'liq avtomatik optik bga reballing stantsiyasining mahsulot malakasi

Hozirgacha bizning mijozlarimiz Foxconn, Lenovo va Huawei va boshqalarga ega, ulardan ba'zilari bga qayta ishlashdan foydalanishgan

stantsiya 7 yildan ortiq vaqt davomida va juda yaxshi aks ettirilgan.

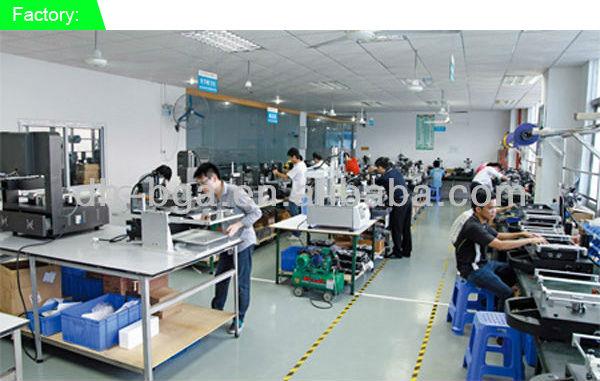

Bu ustaxona aysbergining uchidan biri bo'lib, BGA qayta ishlash stantsiyasi DH-A5 yig'ilmoqda, boshqalari

sozlash, toza pol va tartibli yig'ish - bu yaxshi sifat uchun zarur shartlardan biridir.

Mukofotlangan Idoralar, Patentlar va mahsulot sifatini sertifikatlash tizimi. Bu mahsulotlarning eng zo'r belgisidir.

TSS :

Ta'mirlash bo'yicha ba'zi maslahatlar

Siz tez-tez ta'mirlaydigan elektron plataning o'lchami qanday?

Siz sotib olgan BGA qayta ishlash stolining ishchi yuzasi o'lchamini aniqlang. Odatda, oddiy noutbuklar va kompyuter anakartlarining o'lchami 420x400 mm dan kam. Bu modelni tanlashda asosiy ko'rsatma.

Ko'pincha lehimli chipning o'lchami

Maksimal va minimal chip o'lchamlarini bilish muhimdir. Odatda, etkazib beruvchi to'rtta nozulni beradi. Eng katta va eng kichik chiplarning o'lchami siz tanlashingiz kerak bo'lgan ko'krak hajmini aniqlaydi.

Elektr ta'minotining o'lchami

Odatda, alohida ta'mirlash ustaxonalaridagi asosiy elektr kabellari 2,5 mm² ni tashkil qiladi. BGA qayta ishlash stantsiyasini tanlashda quvvat darajasi 4500 Vt dan oshmasligi kerak. Agar shunday bo'lsa, u elektr kabelini kiritishda qiyinchiliklarga olib kelishi mumkin.

Funktsiya bilan

Unda 3 ta harorat zonasi bormi?

Uchta harorat zonalari yuqori isitish boshini, pastki isitish boshini va infraqizil old isitish zonasini o'z ichiga olishi kerak. Ushbu uchta zona standart konfiguratsiyadir. Hozirgi vaqtda bozorda ba'zi mahsulotlar yuqori isitish boshi va infraqizil old isitish zonasidan iborat faqat ikkita harorat zonasiga ega. Ushbu modellar uchun payvandlash muvaffaqiyati darajasi juda past, shuning uchun sotib olayotganda buni tekshirib ko'ring.

Pastki isitish boshi yuqoriga va pastga harakatlana oladimi?

Pastki isitish boshi yuqoriga va pastga harakatlanishi kerak. Bu BGA qayta ishlash stantsiyasining muhim xususiyatlaridan biridir. Nisbatan katta elektron platalar bilan ishlaganda, pastki isitish boshining ko'krak qafasi konstruktiv dizayn orqali yordamchi yordamni ta'minlash uchun mo'ljallangan. Agar u yuqoriga va pastga harakat qila olmasa, u bu rolni bajara olmaydi va payvandlash muvaffaqiyati darajasi sezilarli darajada kamayadi.

U aqlli egri chiziqni sozlash funksiyasiga egami?

BGA qayta ishlash stantsiyasidan foydalanganda harorat rejimini sozlash eng muhim jihatlardan biridir. Harorat egri chizig'i to'g'ri o'rnatilmagan bo'lsa, payvandlash muvaffaqiyat darajasi juda past bo'ladi va payvandlash yoki demontaj qilish mumkin emas. Endi bozorda qulay harorat egri parametrlarini taklif qiluvchi Goldpac Technology GM5360 kabi mahsulotlar mavjud.

Qayta ishlash lehimlash funktsiyasi bormi?

Agar harorat egri chizig'i noto'g'ri bo'lsa, ushbu funktsiyadan foydalanish payvandlash muvaffaqiyatini sezilarli darajada oshirishi mumkin. Payvandlash harorati isitish jarayonida sozlanishi mumkin.

Uning sovutish funksiyasi bormi?

Odatda, o'zaro faoliyat oqimli fanatlar sovutish uchun ishlatiladi.

O'rnatilgan vakuum nasosi bormi?

O'rnatilgan vakuum nasosi BGA chipini demontaj qilishda uni singdirish uchun qulaydir.
