Reballing Station Ir Rework Station Reflow Station

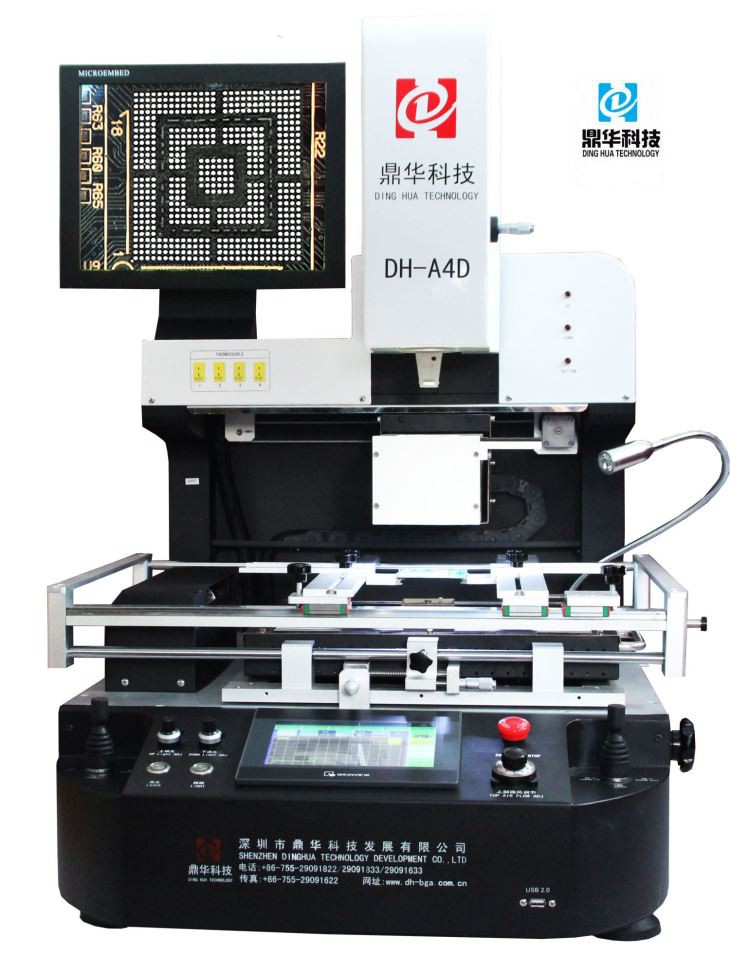

DH-A4D yuqori texnologiyali so'nggi maxsus sifatli yig'ish, aqlli optik moslama BGA qayta ishlash stantsiyasi

Spetsifikatsiya



Umumiy quvvat	6800W
Yuqori isitgich	1200W
Pastki isitgich	2-1200 Vt, 3-nemis infraqizil isitgichi 4200 Vt
Kuchlanishi	AC220V/110V ±10％ 50Hz/60Hz
Ishlash rejimi	Ikki marta joystik bilan ishlash. To'liq avtomatik joylashishni aniqlash, lehimlash, sovutish, integratsiya.

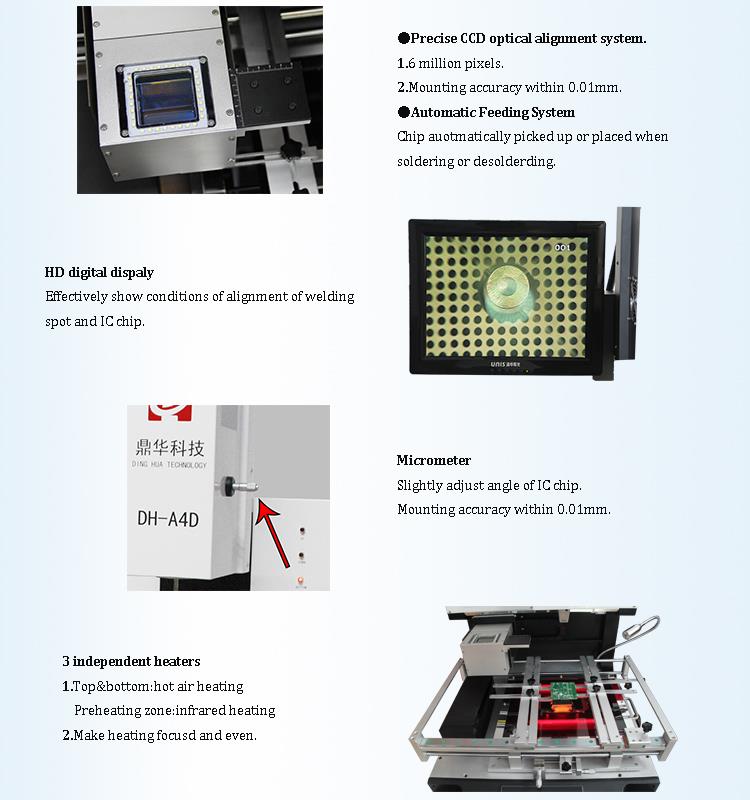

Optik CCD kamera linzalari	Avtomatik Oldinga/orqaga, o'ngga/chapga yoki joystiklar yordamida qo'lda
Kamerani kattalashtirish	2.0 million piksel(Raqamli masshtab 10X-180X marta)
Ish stolini nozik sozlash:	±15 mm oldinga / orqaga, ± 15 mm o'ngga / chapga
BGA joylashuvi	Lazer pozitsiyasi, PCB va BGA ning tez va aniq pozitsiyasi
Yuqori havo tezligi	Sozlash tugmasi bilan sozlanishi mumkin, kichik BGA harakatlanishiga yo'l qo'ymaydi.
PCB joylashuvi	Aqlli joylashishni aniqlash, tenglikni X, Y yo'nalishida "5 ballli qo'llab-quvvatlash" + V-groove Pcb braketi + universal armatura bilan sozlash mumkin.
Haroratni nazorat qilish	K sensori, yopiq pastadir, PLC boshqaruvi, Servo drayveri
Joylashtirish aniqligi:	±0,01 mm
Harorat aniqligi	±1 daraja
Yoritish	Tayvan led ishlaydigan yorug'lik, har qanday burchakni sozlash mumkin
Harorat profilini saqlash	50000 guruh
PCB hajmi	Maks 500×420 mm Min 22×22 mm
BGA chipi	1x1 - 80x80 mm
Minimal chip oralig'i	0,1 mm
Tashqi harorat sensori	4 dona

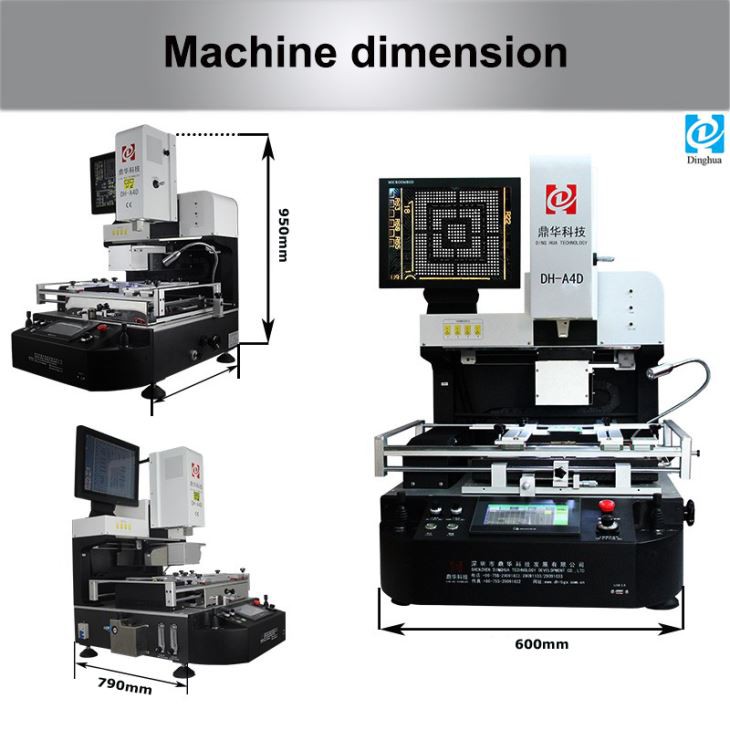

Hajmi	790x60x950mm
Sof og'irlik	95 kg

Ilova

1. O'rta va yirik xizmat ko'rsatish markazlarida, mobil va radio tizimlarida qayta ishlash dasturlarining to'liq to'plami ta'mirlashni ishlab chiqadi,

2. mobil telefonlar, PDA'lar, portativ kompyuterlar, noutbuklar, noutbuklar, portativ tibbiy uskunalar LAN qurilmalari, tarmoq tugunlari, harbiylar

3. coaloqa uskunalari va boshqalar.

2. Qo'rg'oshin va qo'rg'oshinsiz qalay bilan BGA, PGA, POP, BQFP, QFN, PLCC, TQFP, TSOP va boshqalar kabi barcha turdagi chiplarni ta'mirlash uchun qo'llaniladi.

Xizmatlar

1. Savdo oldidan, ko'rsatish va ma'lumot olish uchun bepul, saytda yoki video orqali.
2. Sizning ehtiyojingiz bo'yicha jo'natishdan oldin jarayonli video yoki treningni taqdim etishi mumkin.
3. Sotishdan keyin kuchli professional texnik zaxira jamoasi bilan.

4. Katta hajmdagi buyurtmalar yoki takroriy buyurtmalar uchun katta chegirmalarni taklif qiling.

5.Kafolat: 1 yil bepul va keyingi yillar uchun ehtiyot qismlar narxini olish.

Avtomatik BGA qayta ishlash stantsiyasi qanday ishlaydi?

TSS

1. Paket haqida nima deyish mumkin? Yetkazib berish paytida xavfsizmi?

Barcha mobil telefon LCD yangilangan mashinasi xavfsiz tarzda, standart kuchli yog'och karton yoki ichida ko'pikli karton quti bilan qadoqlangan.

2. Yetkazib berish usuli qanday? Mashina bizga necha kun keladi?

Biz mashinani DHL, FedEx, UPS va boshqalar orqali jo'natamiz (Eshikdan eshikgacha xizmat ko'rsatish), yetib kelishi uchun taxminan 5 kun.

Yoki havo orqali aeroportingizga (Eshikdan aeroportgacha xizmat), yetib kelish uchun taxminan 3 kun.

Yoki dengiz orqali dengiz portiga, minimal CBM talabi: 1 CBM, yetib kelish uchun taxminan 30 kun.

3. Kafolatni taqdim qilasizmi? Sotishdan keyingi xizmat haqida nima deyish mumkin?

Zaxira qismlar uchun 1 yil kafolat bepul, Butun umr texnik yordam.

Sotishdan keyingi professional jamoamiz bor, agar biron bir savol bo'lsa, yordamchi videolar ham sotishdan keyingi xizmatda taqdim etiladi.

4.Bu mashinani ishlatish osonmi? Agar tajribam bo'lmasa, men ham yaxshi ishlay olamanmi?

Bizni qo'llab-quvvatlash uchun foydalanuvchi qo'llanmasi va operatsion videolarni taqdim etasizmi?

Ha, bizning mashinalarimiz oson foydalanish uchun mo'ljallangan. Agar siz texnik bo'lsangiz, qanday ishlashni o'rganishingiz uchun odatda 2-3 soat vaqt ketadi.o'rganish ancha tez bo'ladi. Biz ingliz tilidagi foydalanuvchi qo'llanmasini bepul taqdim etamiz va operatsiya videosi mavjud.

5, Agar fabrikangizga kelsak, siz bepul ta'lim berasizmi?

Ha, fabrikamıza tashrif buyurishni xush kelibsiz, biz siz uchun bepul treningni tashkil qilamiz.

6. To'lov usuli qanday?

Biz to'lov shartlarini qabul qilamiz: Bank o'tkazmasi, Western Union, Money Gram, Paypal va boshqalar.

BGA ning to'rtta asosiy turi mavjud: PBGA, CBGA, CCGA va TBGA va paketning pastki qismi odatda.

ga ulanganbir I/U qo'rg'oshin sifatida lehim to'pi qator. Ushbu paketlardagi lehim to'pi massivlarining odatiy oralig'i

1.0mm, 1.27mm, 1.5mm.

Lehim to'plarining umumiy qo'rg'oshin-qalay komponentlari asosan 63Sn / 37Pb va 90Pb / 10Sn. Standartlar kompaniyadan farq qiladikompaniya. BGA yig'ish texnologiyasi nuqtai nazaridan, BGA QFP qurilmalariga qaraganda ancha yuqori xususiyatlarga egaasosan BGA qurilmalarining montaj aniqligi uchun kamroq qat'iy talablarga ega ekanligida namoyon bo'ladi. Yostiqning ofseti quyidagicha50% ga ko'p va lehimning sirt tarangligi tufayli qurilmaning holati avtomatik ravishda tuzatilishi mumkin. Bu holation juda aniq ekanligi tajribalar orqali isbotlangan. Ikkinchidan, BGA endi pin deformatsiyasiga o'xshash muammoga ega emasQFP va boshqa qurilmalar va BGA ham QFP va boshqa qurilmalarga qaraganda yaxshiroq mutanosiblikka ega va uning chiqish oralig'i ancha katta.QFP ga qaraganda, bu lehimlashni sezilarli darajada kamaytirishi mumkin Pasta bosib chiqarish nuqsonlari lehim bo'g'inlarining "ko'prigi" muammosiga olib keladi;

bundan tashqari, BGA yaxshi elektr va termal xususiyatlarga ega, shuningdek, yuqori o'zaro bog'lanish zichligiga ega. Asosiy kamchilikBGA ning asosiy xususiyati shundaki, lehim bo'g'inlarini aniqlash va ta'mirlash qiyin va lehim bo'g'inlari uchun ishonchlilik talablari nisbatan qat'iy,ko'p sohalarda BGA qurilmalarini qo'llashni cheklaydi.
