CCD kamerali optik Bga reballing mashinasi
Optik CCD kamera BGA reballing mashinasi Avtomatik BGA/SMT qayta ishlash stantsiyasi, televizor, konditsioner va muzlatgich kabi 430 * 480 mm gacha bo'lgan katta IR isitish maydoni bilan ta'mirlanishi mumkin, shuningdek, uning to'liq avtomatik chip oziqlantiruvchisi juda aqlli. . Optik CCD kameraning mahsulot parametri...
Ta'rif
Optik CCD kamera BGA reballing mashinasi
Avtomatik BGA/SMT qayta ishlash stantsiyasi, televizor kabi 430 * 480 mm gacha bo'lgan katta IR isitish maydoniga ega.
konditsioner va muzlatgich va boshqalarni ta'mirlash mumkin, shuningdek, uning to'liq avtomatik chip oziqlantiruvchisi juda aqlli.
Optik CCD kamera BGA reballing mashinasining mahsulot parametri
Umumiy quvvat | 6800W |
Yuqori isitgich | 1200W |
Pastki isitgich | 2-1200 Vt, 3-chi IQ isitgich 4200 Vt |
Quvvat | AC220V±10％50Hz |
Ishlash rejimi | Ikki rejim: qo'lda va avtomatik. HD sensorli ekran, aqlli odam-mashina, raqamli tizim sozlamalari. |
Optik CCD kamera linzalari | Oldinga / orqaga, o'ngga / chapga qo'l bilan |
Kamerani kattalashtirish | 10x - 220x |
Ish stolini nozik sozlash: | ±15 mm oldinga / orqaga, ± 15 mm o'ngga / chapga |
BGA joylashuvi | Lazer pozitsiyasi, pcb va bga ning tez va aniq pozitsiyasi |
PCB joylashuvi | Aqlli joylashishni aniqlash, PCB "5 ball qo'llab-quvvatlash" bilan X, Y yo'nalishida sozlanishi mumkin plus V-groove PCB braket plus universal armatura. |
Haroratni nazorat qilish | K sensori, yopiq pastadir, PLC boshqaruvi |
Joylashtirish aniqligi: | ±0,01 mm |
Haroratning aniqligi | ±1 daraja |
Yoritish | Tayvan led ishlaydigan yorug'lik, har qanday burchakni sozlash mumkin |
Harorat profilini saqlash | 50000 guruh |
PCB hajmi | Maks 530×490 mm Min 22×22 mm |
BGA chipi | 2x2 - 80x80 mm |
Minimal chip oralig'i | 0.15 mm |
Tashqi harorat sensori | 4 dona |
Mashina o'lchamlari | 780x740x890mm |
Sof og'irlik | 97 kg |
Brutto vazni | 140 kg |
Qadoqlash o'lchami | 118*86*121 sm |
Optik CCD kamera BGA reballing mashinasining mahsulot tafsilotlari

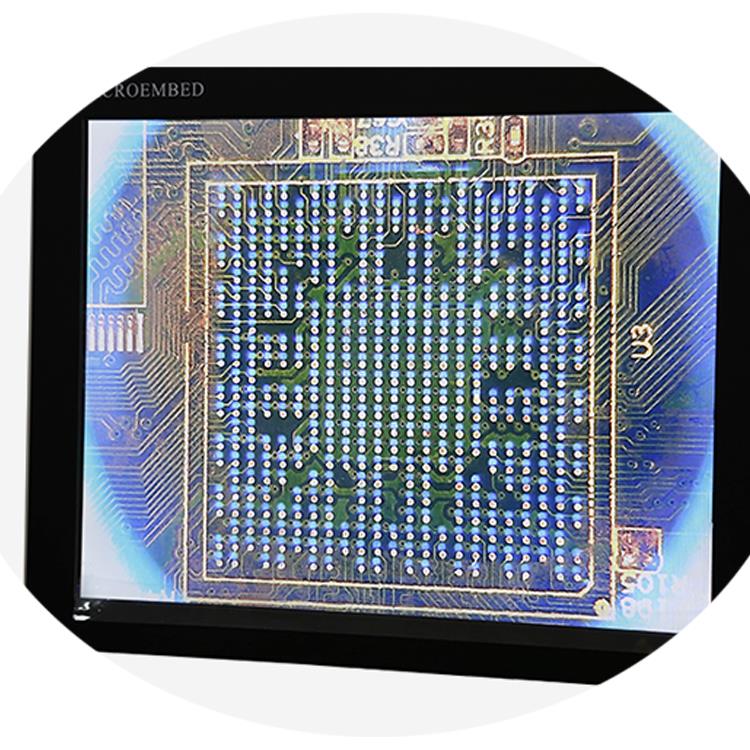

Monitor ekrani, 15 dyuym, chipdagi barcha nuqtalar uchun 1080P va undagi anakart tasviri.

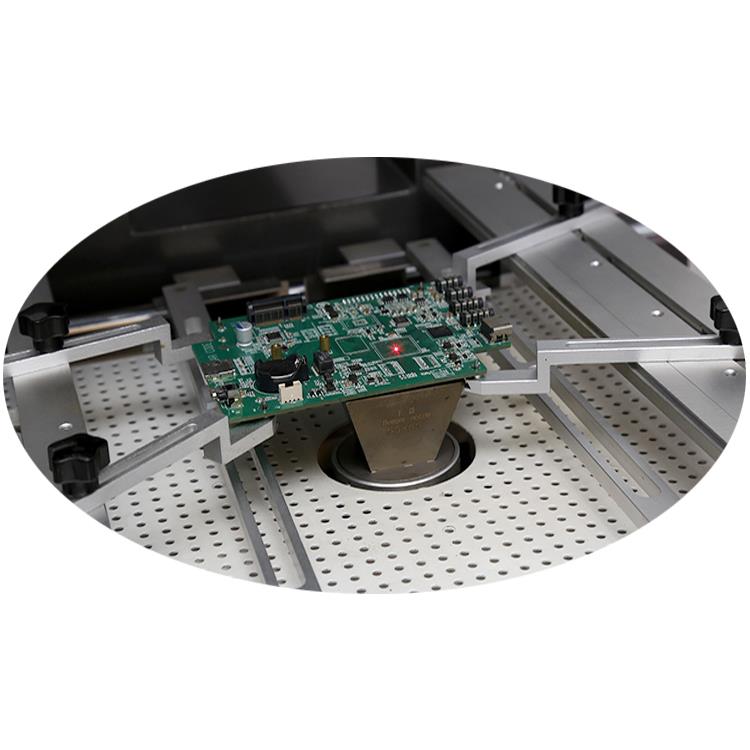

Anakart ostida ikkita mustaqil isitish zonasi mavjud, biri IR, biri issiq havo, issiq havo uchun ishlatiladigan nozul,
uning hajmi o'zgartirilishi va moslashtirilgan bo'lishi mumkin.

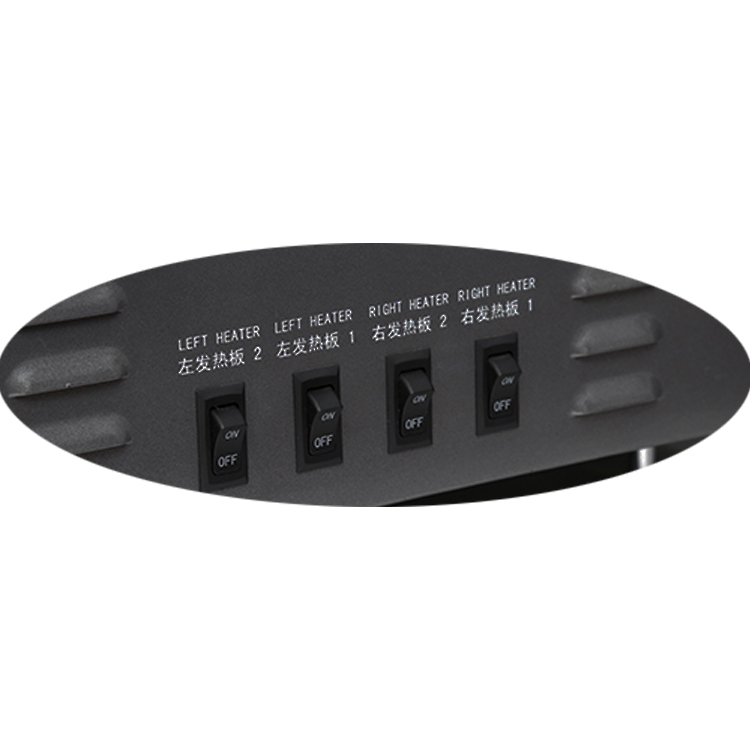

IR kalitlari, 4 dona, kichik yoki juda kichik anakartni ta'mirlashda, ulardan 2 tasini yoki barchasini o'chirib qo'yish mumkin.
quvvat ishlatish shart emas.

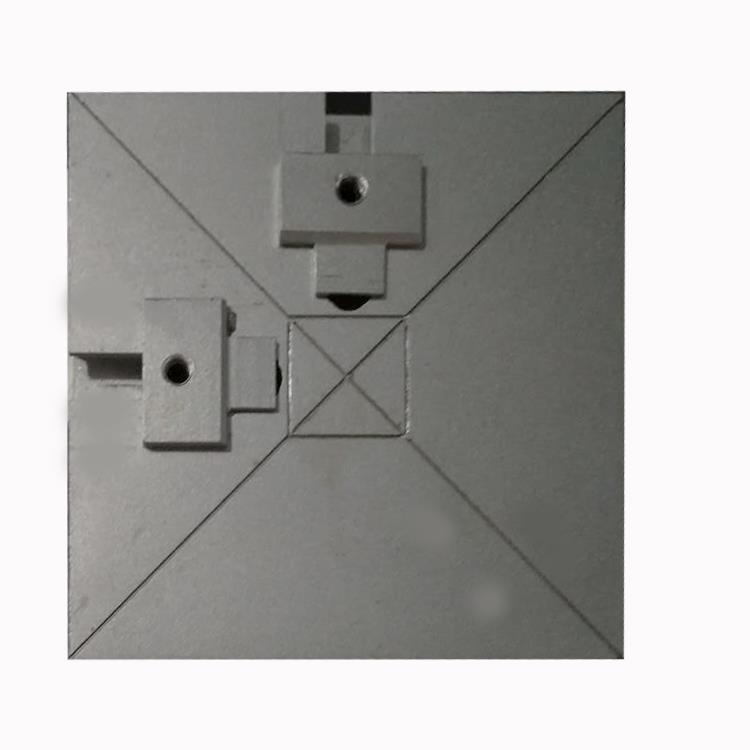

2 * 2 ~ 80 * 80 mm gacha bo'lgan bu o'lchamlar uchun chip oziqlantiruvchi va u yuklangan yoki olingan chip uchun to'liq avtomatik.
Bizning ustaxonamiz va ofisimiz haqida:

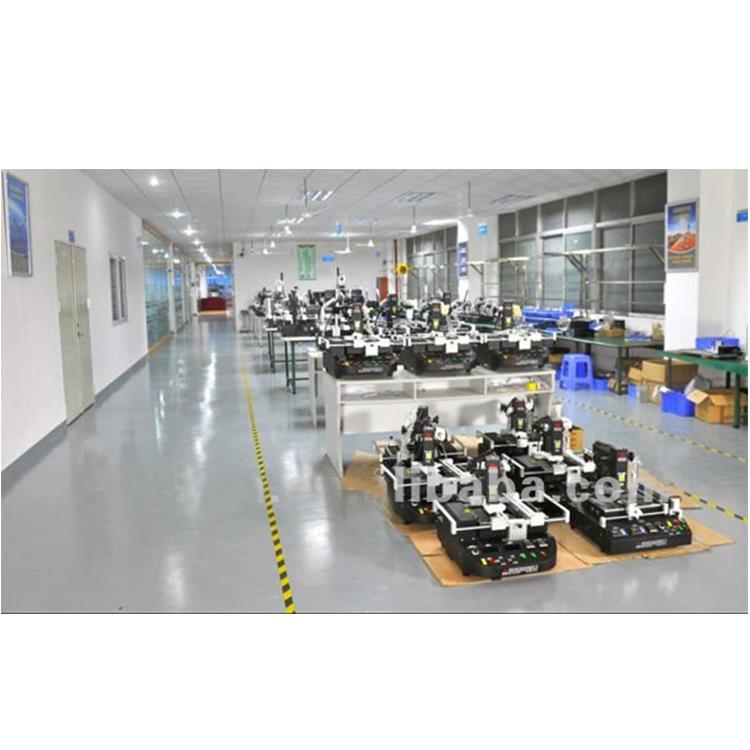

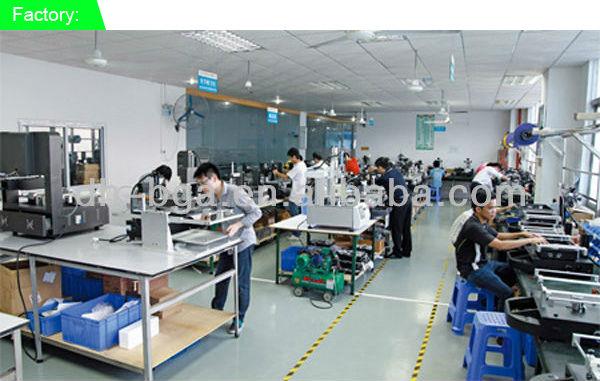

ISO9001: 2000 standartiga javob beradigan BGA qayta ishlash mashinalarini ishlab chiqarish uchun keng va yorqin ustaxona, bizning
missiyasi barcha mijozlar uchun yuqori sifatli mahsulotlarni taqdim etishdir.
Savdo xizmati va sifat menejmenti nazorati bo'yicha bizning ofislarimizdan biri bo'lib, bizning barcha savdolarimiz tajribaga ega
BGA qayta ishlash stantsiyasi, odatda, agar mashina bilan bog'liq har qanday muammo bo'lsa, ularning ko'pchiligi bizning mukammal savdo muhandisimiz tomonidan hal qilinishi mumkin.
BGA qayta ishlash stantsiyasini yetkazib berish, jo'natish va xizmat ko'rsatish:
Yetkazib berishdan oldin, mashina kamida 72 soat tebranish sinovini o'tkazadi, biz jarayonni dozalaydigan birinchi zavodmiz.
5 qatlamli qattiq fanera materiali (fumigatsiyalangan), BGA qayta ishlash stantsiyasi va quti o'rtasida ko'pik,
qulay vilkalar va transport vositasida yoki erga olib ko'tarilishi uchun quti va zamin orasidagi bo'shliq bilan.
Optik CCD kamera BGA reballing mashinasi haqida tez-tez so'raladigan savollar
1. Savol: Vibratsiyadan keyin mashina yana sinovdan o'tishiga ruxsat beradimi?
Javob: Albatta, mashina kamida 12 soat ishlaydi, agar biron bir muammo bo'lsa, u yana tebranadi,
keyin yana ishga tushiring, chunki mijoz kelganida BGA qayta ishlash stantsiyasi mukammal bo'ladi.
2. Savol: Agar men yangi bo'lsam, qanday foydalanishni o'rgata olasizmi?
Javob: Albatta, optik moslashtirish tizimiga ega ushbu BGA qayta ishlash stantsiyasini sotib olgan mijozlarning aksariyati yangi,
va bu mashinalar qo'lda ishlashga qaraganda ancha oson.
3. Savol: Agar sizda BGA qayta ishlash stantsiyasidan tashqari boshqa mashinalaringiz bo'lsa?
Javob: Ha, bizda, masalan, avtomatik vintni qulflash mashinasi, avtomatik lehim stantsiyasi va elim tarqatish mavjud.
mashina va boshqalar.
4. Savol: Siz tenglikni, chiplarni yoki boshqa komponentlarni ishlab chiqarasizmi?
Javob: Yo'q, biz avtomatlashtirish uskunalariga e'tibor qaratamiz, bizning vazifamiz 21 ta qilishdirstasrda ko'proq samaradorlik.
PCB ta'mirlash bo'yicha ba'zi ko'nikmalar:
O'chirish sxemalari, sirt sxemalari
Bu usul kontaktlarning zanglashiga olib yoki qisqa tutashuvni uzish uchun ishlatiladi. Sxemaning kichik bir qismi tanaffus hosil qilib olib tashlanadi.
Tanaffusning kengligi kamida o'tkazgich oralig'i kabi keng bo'lishi kerak. Jarrohlik pichoq
yoki yuqori tezlikda, Micro-Drill System ishlatiladi. Ushbu usul faqat sirt sxemalarini kesish uchun tavsiya etiladi.
Kesishdan keyin maydon epoksi bilan yopiladi.
TARTIBI
Kesiladigan zanjir yoki qisqa tutashuvni aniqlang. San'at asari yoki chizmalaridan eng yaxshi joyni aniqlang
tanaffus qilishdir. Tanaffusning kengligi hech bo'lmaganda minimal talab qilinadigan elektr oralig'iga mos kelishi kerak.
2. Hududni tozalang.
3. Ehtiyotkorlik bilan pichoq bilan ikkita kichik kesma qiling va kontaktlarning zanglashiga olib keladigan qisqa qismini olib tashlang.
4. Tegishli o'lchamdagi sharli tegirmonni tanlang va uni Micro-Drill Systemga joylashtiring. Tezlikni yuqori darajaga o'rnating.
Bilye tegirmoni kesilishi kerak bo'lgan sxema bilan taxminan bir xil kenglikda bo'lishi kerak
5. Ehtiyotkorlik bilan kerak bo'lganda 1 yoki 2 ta kesma qiling.
6. O'chirishning uzilganligiga ishonch hosil qilish uchun uzluksizlikni tekshiring.
7. Hududni tozalang.
8. Epoksini aralashtiring. Agar so'ralsa, aralash epoksiga mos keladigan rang agentini qo'shing
9. Kompyuter platasining rangi.
10. Tugallangan ta'mirlash.
