Infraqizil sensorli ekran BGA qayta ishlash mashinasi

                                                                  Infraqizil sensorli ekran BGA qayta ishlash mashinasi

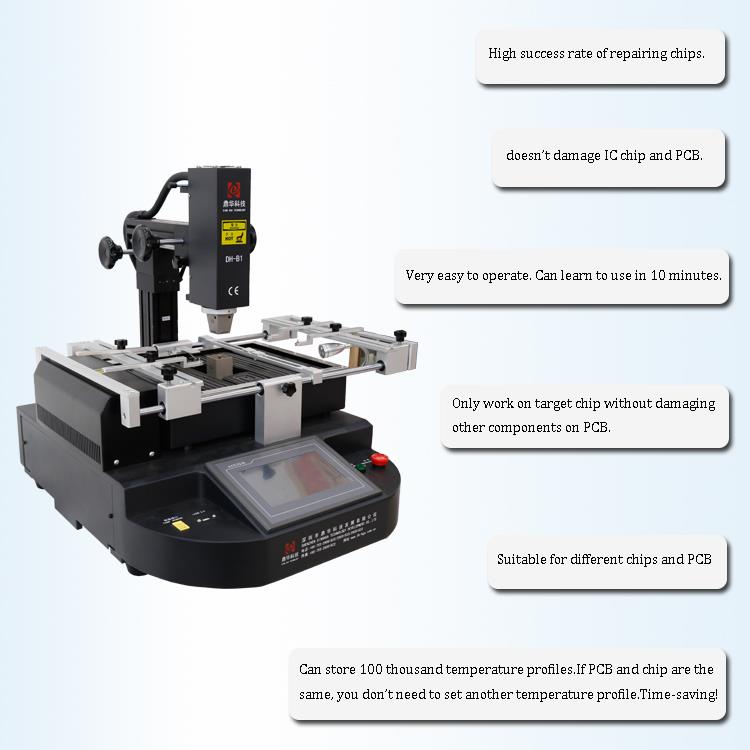

1. Infraqizil sensorli ekranli BGA qayta ishlash mashinasining mahsulot xususiyatlari

1. Uchta mustaqil harorat zonasi nazorati bilan, aniqroq;

2. Yaxshi materialdan foydalangan holda birinchi, ikkinchi haroratli isitgich issiq havo oqimi va haroratini aniq tartibga solishi mumkin,

yuqori harorat hosil bo'lgan shabada, uchinchi tomonidan uzoq infraqizil harorat isitish plitasi oldindan qizdirish uchun.

3. 8 segmentli harorat yuqoriga (pastga) +8 segmentli doimiy haroratni nazorat qiluvchi birinchi harorat zonasi, mumkin

saqlash 10 guruh harorat egri;

4.Birinchi zona va ikkinchi ishga tushirish harorati egri bir vaqtning o'zida, uchinchi zona ishlayotgan harorat yuqoriga ko'tariladi

va birinchi va ikkinchi zona bilan bir vaqtning o'zida pastga;

5. Olib tashlangandan va lehimlangandan so'ng, tenglikni kartasini sovutish uchun yuqori hajmli fandan foydalaning, tenglikni kartasining deformatsiyasini oldini oling va ta'minlang.

lehim ta'siri;

3.Infraqizil sensorli ekranli BGA qayta ishlash mashinasining spetsifikatsiyasi

Quvvat	4500W
Yuqori isitgich	Issiq havo 800 Vt
Pastki isitgich	Issiq havo 1200 Vt, infraqizil 2400 Vt
Quvvatlantirish manbai	AC220V+10%,50/60HZ
Hajmi	L 535 * W650 * H600 mm

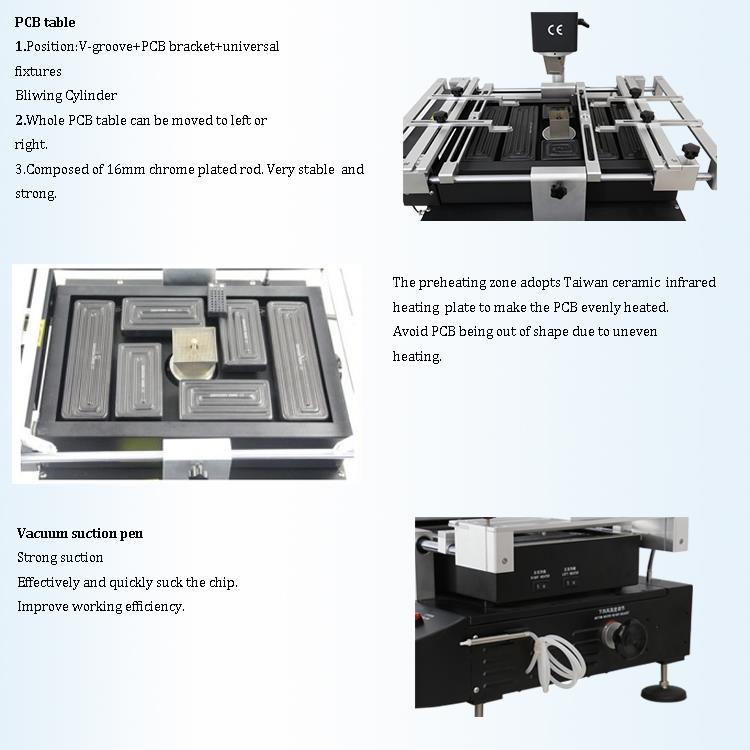

Joylashtirish	N-groove PCB qo'llab-quvvatlashi va tashqi universal armatura bilan
Haroratni nazorat qilish	K tipidagi termojuft, yopiq pastadir nazorati mustaqil isitish
Haroratning aniqligi	±2 daraja
PCB hajmi	Maks 355*335 mm, min 50*50 mm
Ish stolini nozik sozlash	±15 mm oldinga/orqaga +15 mm o'ngga/chapga
BGA chipi	80*80-2*2 mm
Minimal chip oralig'i	0.15 mm
Harorat sensori	1 (ixtiyoriy)
Sof og'irlik	30KG

4.Infraqizil sensorli ekranli BGA qayta ishlash mashinasining tafsilotlari

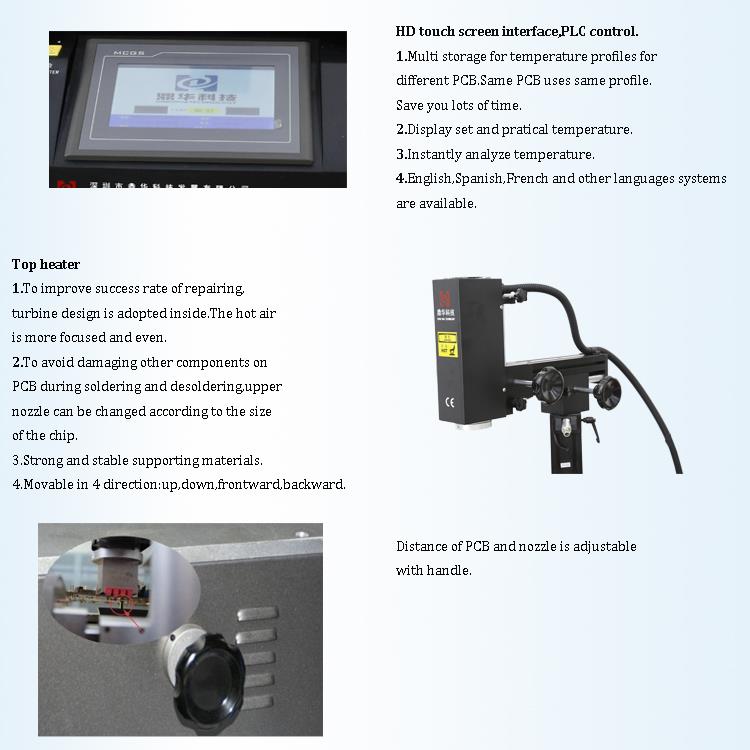

1. HD sensorli ekran interfeysi;

2.Three mustaqil isitgichlar (issiq havo va infraqizil);

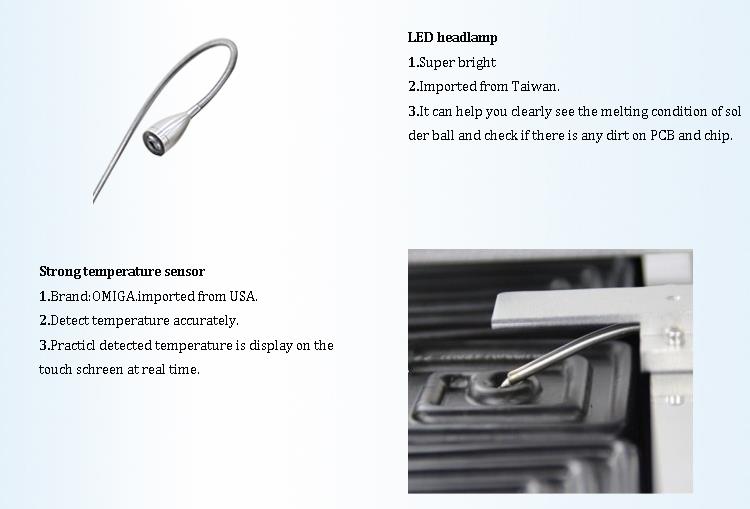

3. Vakuumli qalam;

4. LED fara.

5. Nima uchun infraqizil sensorli ekranli BGA qayta ishlash mashinasini tanlaysiz?

6.Infraqizil sensorli ekranli BGA qayta ishlash mashinasi sertifikati

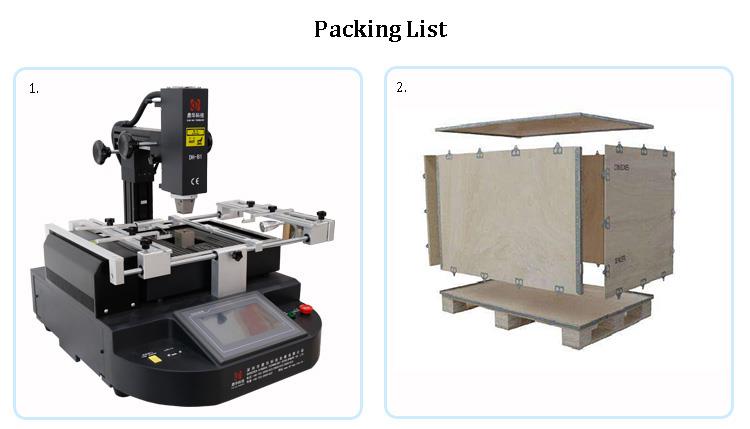

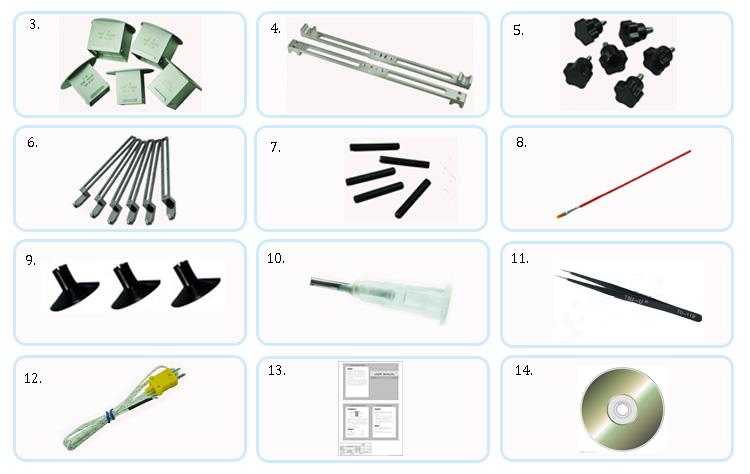

7.Infraqizil sensorli ekranli BGA qayta ishlash mashinasini qadoqlash va jo'natish

8. Tegishli bilimlar

BGA reballingning standart usullari?

Birinchisi "qalay pastasi" + "qalay to'p",

Ikkinchisi - "yordam pastasi" + "qalay to'pi".

"Qalay pastasi" + "qalay shar" nima? Aslida, bu tan olingan eng yaxshi va eng standart to'p ekish usuli. Shu tarzda ekilgan to'plar boryaxshi payvandlanishi va yaxshi porlashi. Lehimlash jarayoni ishlaydigan to'pning ko'rinishini ko'rsatmaydi va uni boshqarish va ushlab turish osonroq.

Maxsus usulAvval BGA yostig'iga chop etish uchun lehim pastasini ishlating va keyin unga ma'lum hajmdagi lehim to'pi qo'shing. Bu vaqtda lehim pastasining vazifasi lehimni yopishtirishdirto'p va lehim qizdirilganda lehim to'pi bilan aloqa yuzasini kattaroq qiling. Lehim to'pi tezroq va ko'proq isitiladihar tomonlama. Bu lehim to'pi BGA yostig'iga lehim eritilgandan keyin yaxshiroq lehimlanishiga imkon beradi, bu esa lehimlash imkoniyatini kamaytiradi.

"Lehim pastasi" + "qalay shar" nima? Yuqoridagi tushuntirish orqali bu jumlaning ma'nosini tushunish oson. Oddiy qilib aytganda, bu usul lehim pastasini ishlatadilehim pastasi o'rniga. Shu bilan birga, lehim pastasining xususiyatlari lehim pastasidan juda farq qiladi. Qachon lehim pastasi suyuq bo'ladiharorat ko'tariladi va bu osonlikcha sabab bo'ladi

tu yugurish uchun to'pni lehimladi; bundan tashqari, lehim pastasining lehim pastasi yomon, shuning uchun aytilishicha, birinchi usulto'p ekish idealdir.

Albatta, bu ikki usulning barchasi tee stend kabi maxsus vositalar bo'lishi kerak. "Stinky Paste" + "Spheroid Ball" usulining o'ziga xos bosqichlari quyidagilardan iborat:

1. Birinchidan, to'pni ekish vositasini tayyorlang. To'pni ekish o'rindig'ini lehim to'pi silliq siljimasligi uchun tozalash va spirtli ichimlik bilan quritish kerak.

2. Oldindan tayyorlangan chipni to'p ushlagichiga joylashtiring.

3. Lehim pastasini yopishtiring. Tabiiy ravishda eritilgan va bir tekis aralashtiriladi va pichoqqa bir tekisda;

4. Lehimni chop etish uchun joylashishni aniqlash asosiga lehim pastasini qo'yingyopishtiring va qo'l bilan qirib tashlash pastasining burchagi, kuchi va tortish tezligini nazorat qilishga harakat qiling. Lehim pastasi qutisini olib tashlang.

5. Lehim pastasi BGA dagi har bir yostiqda bir tekis bosilganligini tasdiqlaganingizdan so'ng, lehim to'pini to'pga qo'ying, so'ngra joylashtiring.

lehim to'pi, to'p ushlagichini silkitib, ruxsat beringlehim to'pi to'rga o'raladi. Har bir to'rda lehim to'pi borligiga ishonch hosil qiling va keyin lehim to'plarini yig'ing va taxtani olib tashlang.

6. Yangi tayyorlangan BGAni taglikdan oling va uni pishirishni kuting. (Qayta oqimli lehimdan foydalangan ma'qul. Ozgina issiq havodan foydalaning. Qurol yaxshi,). Bu yakunlanadito'p. "Lehim pastasi" + "Sferoid to'p" usuli uchun protsedura quyidagicha: "3" va "4" bosqichlarni bir bosqichda birlashtirish kerak: cho'tka yordamida lehimni qo'llash.stencil bosib chiqarish o'rniga yopishtiring, lekin to'g'ridan-to'g'ri BGA'larga bir tekis cho'tkasi Yostiqchada boshqa qadamlar asosan birinchi usul bilan bir xil.
