IR sensorli ekranli BGA qayta ishlash mashinasi

IR sensorli ekran bga qayta ishlash mashinasi Tezkor ko'rib chiqish:

DH-A1L SMD REWORK MACHINE lazerli joylashishni aniqlash funktsiyasi bilan jihozlangan, BGA chipiga tezda joylashishi mumkin

va anakart.Agar siz uyali telefonlarni ta'mirlash uchun bga qayta ishlash stantsiyasini qidirsangiz, tabriklaymiz! Siz topdingiz

asl zavod. Dinghua, butun dunyo bo'ylab bga rework stantsiyasining eng yaxshi brendi bo'lishi mumkin.



1. Spetsifikatsiya



Spetsifikatsiya
1	Quvvat	4900W
2	Yuqori isitgich	Issiq havo 800 Vt
3	Pastki isitgich Temir isitgich	Issiq havo 1200 Vt, infraqizil 2800 Vt 90w
4	Quvvatlantirish manbai	AC220V±10%50/60Hz
5	Hajmi	640 * 730 * 580 mm
6	Joylashtirish	V-groove, tenglikni qo'llab-quvvatlash tashqi universal armatura bilan har qanday yo'nalishda sozlanishi mumkin
7	Haroratni nazorat qilish	K tipidagi termojuft, yopiq pastadir nazorati, mustaqil isitish
8	Harorat aniqligi	±2 daraja
9	PCB hajmi	Maks 500*400 mm Min 22*22 mm
10	BGA chipi	2*2-80*80mm
11	Minimal chip oralig'i	0,15 mm
12	Tashqi harorat sensori	1 (ixtiyoriy)
13	Sof og'irlik	45 kg



2.DH-A1L BGA qayta ishlash stantsiyasini qo'llash

BGA qayta ishlash stantsiyalari uchun ilovadan foydalanish

BGA qayta ishlash stantsiyalari PCB ta'mirlash va o'zgartirish dunyosida bir nechta turli xil ilovalarga ega. Mana bir nechtasi

eng keng tarqalgan ilovalar.

Yangilanishlar: Yangilanishlar qayta ishlashning eng keng tarqalgan sabablaridan biridir. Texnik qismlarni almashtirish yoki qo'shish kerak bo'lishi mumkin

PCBga yangilangan qismlar.

Noto'g'ri qismlar: tenglikni qayta ishlashni talab qilishi mumkin bo'lgan turli xil noto'g'ri qismlar bo'lishi mumkin. Masalan, prokladkalar ish paytida shikastlanishi mumkin

BGA olib tashlanishi, har qanday miqdordagi qismlar issiqlikdan zarar ko'rishi yoki juda ko'p lehim qo'shma bo'shliqlari bo'lishi mumkin.

Noto'g'ri yig'ish: qayta ishlash jarayonida bir qator xatolar yuzaga kelishi mumkin. Masalan, PCB noto'g'ri bo'lishi mumkin

BGA yo'nalishi yoki yomon rivojlangan BGA qayta ishlaydigan termal profil. Agar shunday bo'lsa, PCB, ehtimol, o'tishi kerak bo'ladi

noto'g'ri yig'ilishni bartaraf etish uchun keyingi qayta ishlash.

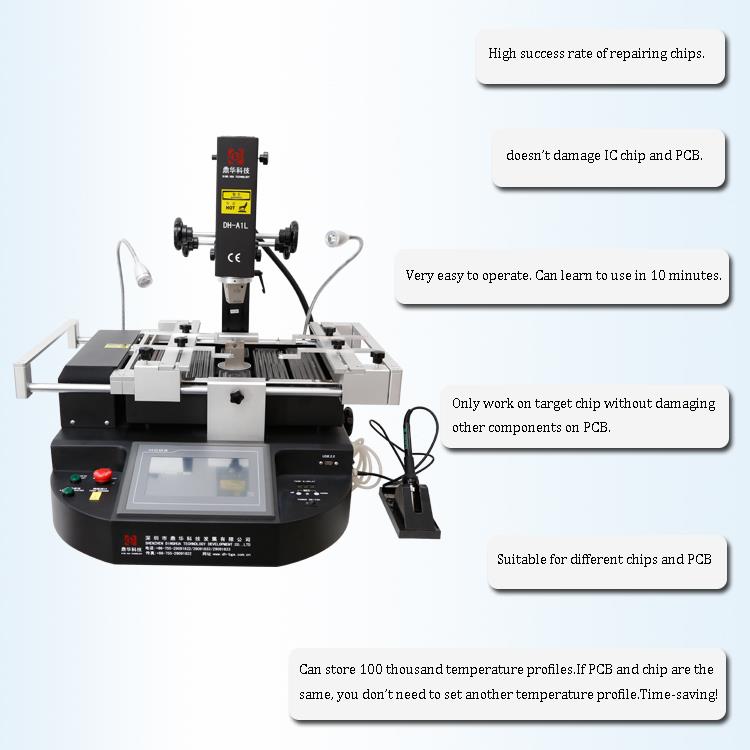

3.Nima uchun siz DH-A1L BGA qayta ishlash stantsiyasini tanlashingiz kerak?





4. Tegishli bilimlar:

To'p to'r massivi (BGA) - bu integral mikrosxemalar uchun ishlatiladigan sirtga o'rnatiladigan qadoqlash (chip tashuvchisi) turi. BGA

paketlar mikroprotsessorlar kabi qurilmalarni doimiy ravishda o'rnatish uchun ishlatiladi. BGA ko'proq o'zaro bog'lanishni ta'minlaydi

pinlarni ikki qatorli yoki tekis paketga qo'yish mumkin. Qurilmaning butun pastki yuzasi o'rniga ishlatilishi mumkin

faqat perimetri. Qo'rg'oshinlar faqat perimetrli turga qaraganda o'rtacha qisqaroq bo'lib, yaxshi ishlashga olib keladi

yuqori tezlikda.



BGA qurilmalarini lehimlash aniq nazoratni talab qiladi va odatda avtomatlashtirilgan jarayonlar tomonidan amalga oshiriladi. BGA qurilmalari mos emas

rozetkaga o'rnatish uchun.

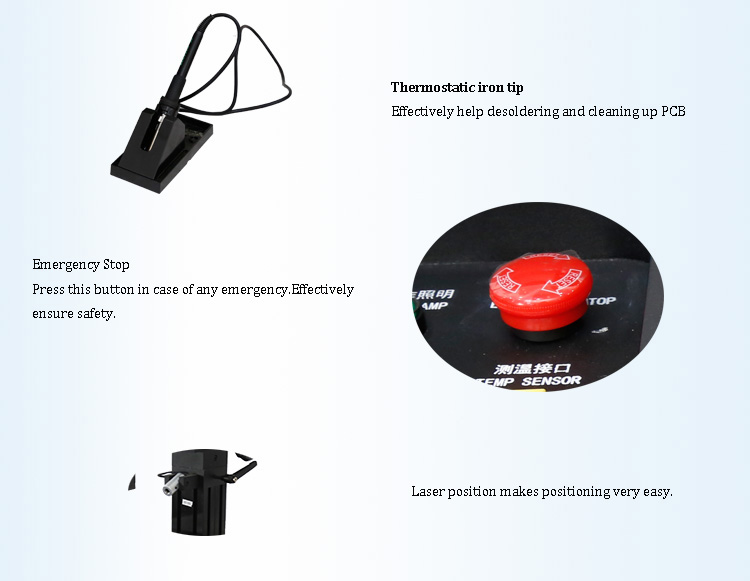

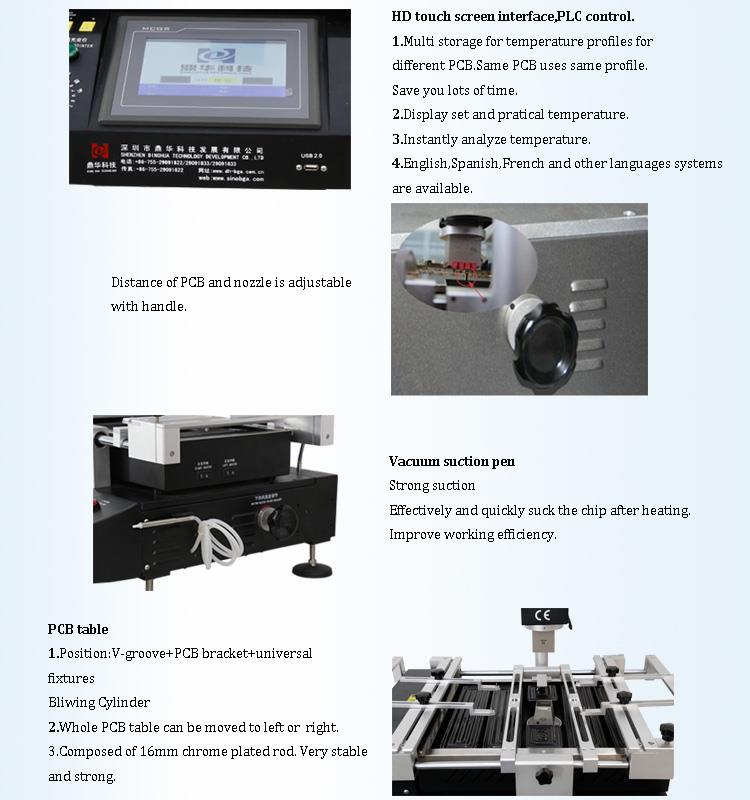

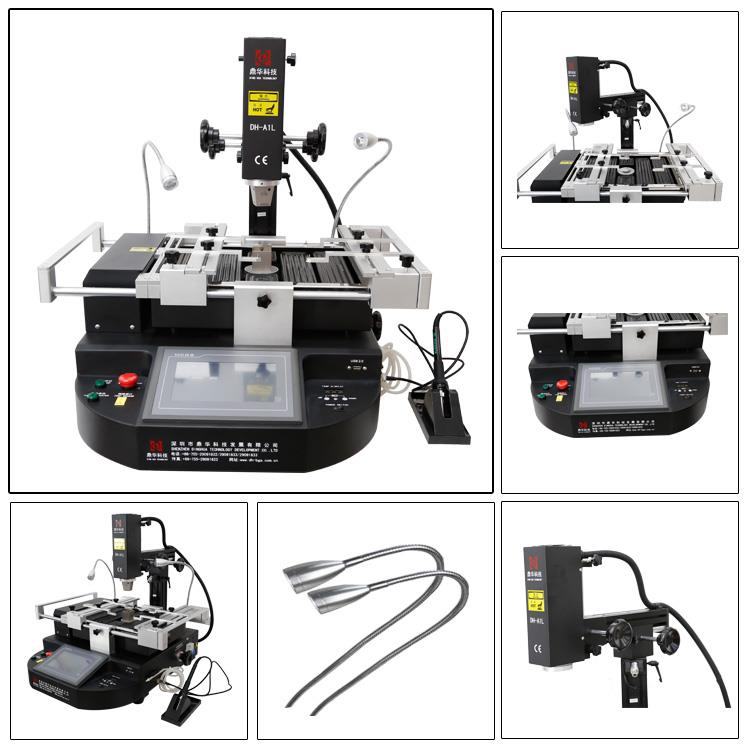

5.DH-A1L BGA REWORK STATION ning batafsil tasvirlari

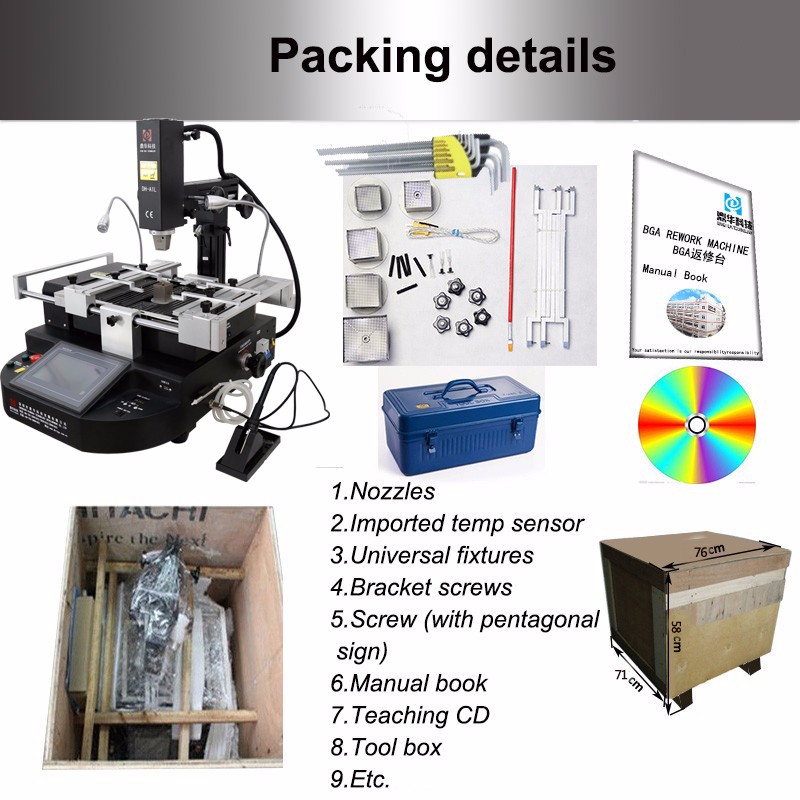

6.DH-A1L BGA REWORK STATION ning qadoqlash va yetkazib berish tafsilotlari







DH-A1L BGA REWORK STATION yetkazib berish tafsilotlari

Yuk tashish; yetkazib berish:

1.Yuklash to'lovni olgandan keyin 5 ish kuni ichida amalga oshiriladi.

2.DHL, FedEX, TNT, UPS va boshqa yo'llar bilan, shu jumladan dengiz yoki havo orqali tez yetkazib berish.







8. O'xshash element

bga qayta ishlash stantsiyasi

mobil ta'mirlash mashinasi

mobil telefon BGA chipsetini qayta ishlash stantsiyasi

planshet kompyuter chipset qayta ishlash stantsiyasi

marshrutizatorni qayta ishlash stantsiyasi

noutbuk notebook BGA chipset ta'mirlash tizimi

aqlli telefon chipset BGA ta'mirlash lehim tizimi

BGA ta'mirlash lehim mashinasi

BGA chipsetli payvandlash mashinasi

BGA ta'mirlash stantsiyasi

BGA de-lehimlash stantsiyasi





9. Eslatmalar

Hammamizga ma'lumki, Playstation 3 (PS3) qo'rqinchli sariq o'lim nuridan (YLOD) aziyat chekishi mumkin va Xbox 360 bu muammoga duch kelishi mumkin.

O'limning qizil halqasi (RROD) deb ataladi. Bu ishlab chiqaruvchining taxtani yaratishda va issiqlikning katta miqdorini hisobga olmaslikda nuqsoni tufayli yuzaga keladi.

tizim bilan uzoq vaqt davomida o'ynash paytida hosil bo'ladi.

GPU (o'yiningizdagi barcha chiroyli tasvirlarni boshqaradigan grafik chip) issiqlik ta'sirida chip va chip o'rtasida aloqa hosil qiluvchi lehim

taxta oxir-oqibat buziladi. Ushbu tanaffus bilan tizimingiz o'sha qo'rqinchli miltillovchi o'lim chirog'i xatosini chiqaradi. Reball usulini tuzatish - Rebolni ta'mirlash ham xuddi shunday.

protsedura qayta oqim sifatida, lekin yana bir necha qadamni o'z ichiga oladi. Chipni shunchaki isitish va lehim ostidagi lehimni eritib yuborish o'rniga, chip qiziydi.

uni taxtadan olib tashlash mumkin bo'lgan nuqta.

Endi chip olib tashlanganda, taxminan 200+ ta mayda lehim nuqtasi bor, ularni lehim temir bilan tozalash kerak. Oh, va buni aytish kerak emas

taxtani tozalang, chunki unda qoldiqdan qolgan 200+ lehim nuqtasi ham mavjud. Hammasi tozalangandan so'ng, siz 200+ ta mayda lehim sharlarini tekislash kerak.

maxsus stencil va o'rnatish bilan chip. Buni aytish oson, lekin buni qilish emas. Bu faqat siz massani quyish paytida reballning eng zerikarli va vaqt talab qiladigan qismidir

Har bir 200+ to‘p chipga to‘g‘ri o‘rnatilganligiga umid qilib, trafaret ustiga koptoklarni qo‘ying. Buni qilgandan so'ng, siz stencilni olib tashlashingiz kerak va u erda

har doim siz izlashingiz kerak bo'lgan joydan bir nechta to'plar taqillatiladi.

Bu bajarilgandan so'ng, chipning o'zi 200+ to'plari chipda eriydigan va u erda qoladigan darajada qizdirilishi kerak. Shundan so'ng siz sovushini kutasiz. Keyin siz

uni yana plataga joylashtiring va chipni anakartga eritish uchun uni qayta qizdiring. Va endi sizda qayta o'rnatilgan tizim bor! Ba'zan bu juda xafa bo'lishi mumkin

hatto bitta to'p noto'g'ri joylashdi.
