BGA qayta ishlash profillari

BGA qayta ishlanishi harorat egri chizig'ini turli xil lehim pastasi egri chiziqlariga ko'ra o'rnatishi kerak, shunda prokladkadagi harorat egri chizig'i lehim pastasi egri chizig'iga yaqin bo'ladi. Odatda, (1-rasm) ko'rsatilgan ko'p haroratli zonali isitish usuli qabul qilinadi va harorat egri oldindan isitish zonasiga, faol zonaga, qayta oqim zonasiga va sovutish zonasiga bo'linadi.

                                                      1-rasm

1. oldindan isitish zonasi

Oldindan isitish bosqichi (oldindan isitish bosqichi), shuningdek, nishab zonasi deb ham ataladi, haroratni atrof-muhit haroratidan lehim faollashuv haroratiga ko'taradi, metall oksidi plyonkasini yo'q qiladi va lehim va lehimning infiltratsiyasiga yordam beradigan lehim qotishma kukuni yuzasini tozalaydi. lehim qo'shma qotishma hosil bo'lishi. Bu hududdagi haroratning ko'tarilish tezligi tegishli diapazonda nazorat qilinishi kerak. Agar u juda tez bo'lsa, termal zarba paydo bo'ladi, substrat va qurilmalar shikastlanishi mumkin; agar u juda sekin bo'lsa, tenglikni faol haroratga yetishi uchun etarli vaqt bo'lmaydi, natijada erituvchining uchuvchanligi etarli emas. , payvandlash sifatiga ta'sir qiladi. Odatda, maksimal harorat 4 daraja / sek deb belgilangan va harorat tezligi odatda 1 dan 3 daraja / s gacha.

2. faol hudud

Ba'zan issiqlikni saqlash zonasi deb ataladigan faol zona (So'kish bosqichi) harorat 140 darajadan 170 darajaga ko'tariladigan jarayonni anglatadi. Asosiy maqsad, tenglikni komponentlarining harorati bir xil bo'lishi va harorat farqini minimallashtirish; lehim to'plari va komponent o'tkazgichlarda oqim, yostiq, Oksidni olib tashlashni faollashtirishga imkon berish uchun. Bu maydon odatda isitish kanalining 33 ~ 50 foizini tashkil qiladi va bu bosqich 40 ~ 120 soniyani oladi.

3. qayta oqim zonasi

Qayta oqim bosqichining asosiy maqsadi lehim yoki metallning oksidlanishni davom ettirishiga yo'l qo'ymaslik, lehimning suyuqligini oshirish, lehim va yostiq o'rtasidagi namlanish qobiliyatini yanada yaxshilash va PCB yig'ilishining haroratini faol haroratdan oshirishdir. tavsiya etilgan maksimal qiymat haroratiga. Ushbu bosqichdagi reflyuks juda uzoq bo'lmasligi kerak, odatda yuqori haroratda 30-60s. Harorat tezligi sekundiga 3 gradusgacha ko'tariladi, odatdagi eng yuqori harorat odatda 205-230 daraja, cho'qqiga chiqish vaqti esa 10-20s. Turli xil lehimlarning erish nuqtasi harorati har xil, masalan, 63Sn37Pb 183 daraja C, 62Sn / 36Pb / 2Ag esa 179 daraja S, shuning uchun parametrlarni o'rnatishda lehim pastasining ishlashi hisobga olinishi kerak. Faollashtirish harorati har doim qotishmaning erish nuqtasi haroratidan bir oz past bo'ladi va eng yuqori harorat har doim erish nuqtasida bo'ladi.

4. sovutish zonasi

Sovutish bosqichi (sovutish bosqichi), lehim pastasining ushbu qismidagi qalay-qo'rg'oshin kukuni erigan va ulanadigan sirtni to'liq namlagan, uni iloji boricha tezroq sovutish kerak, bu yorqin lehim bo'g'inlarini olishga yordam beradi va yaxshi yaxlitlik va past aloqa burchagi. Shu bilan birga, juda tez sovutish komponent va substrat o'rtasida juda yuqori harorat gradientiga olib keladi, natijada termal kengayish mos kelmasligi, natijada lehim birikmasi va yostiqning bo'linishi va substratning deformatsiyasi. Odatda, maksimal ruxsat etilgan sovutish tezligi komponentning issiqlikka bo'lgan munosabati bilan belgilanadi. Bu zarbaga chidamliligiga bog'liq. Yuqoridagi omillarga asoslanib, sovutish zonasida sovutish tezligi odatda 4 daraja / sek atrofida.

1-rasmda ko'rsatilgan egri chiziq juda keng qo'llaniladi va uni isitishni ushlab turuvchi turdagi egri chiziq deb atash mumkin. Lehim pastasi dastlabki haroratdan 140-170 daraja oralig'ida ma'lum bir oldindan qizdirish haroratiga tez ko'tariladi va uni issiqlikni saqlash sifatida taxminan 40-120 soniya ushlab turadi. zona, keyin tezda qayta oqim zonasiga qizdiring va nihoyat tez soviydi va lehimlashni yakunlash uchun sovutish zonasiga kiring.

Qayta oqim profili BGA lehimlash sifatini ta'minlashning kalitidir. Qayta oqim egri chizig'ini aniqlashdan oldin uni aniqlashtirish kerak: turli xil metall tarkibiga ega lehim pastasi turli xil harorat egri chiziqlariga ega. Birinchidan, u lehim pastasi ishlab chiqaruvchisi tomonidan tavsiya etilgan harorat egri chizig'iga muvofiq o'rnatilishi kerak, chunki lehim pastasidagi lehim qotishmasi erish nuqtasini aniqlaydi va oqim harorat egri chizig'ini aniqlaydi. Faollashtirish harorati. Bunga qo'shimcha ravishda, lehim pastasining egri chizig'i PCBning material turiga, qalinligiga, qatlamlar soniga va o'lchamiga qarab mahalliy darajada sozlanishi kerak.

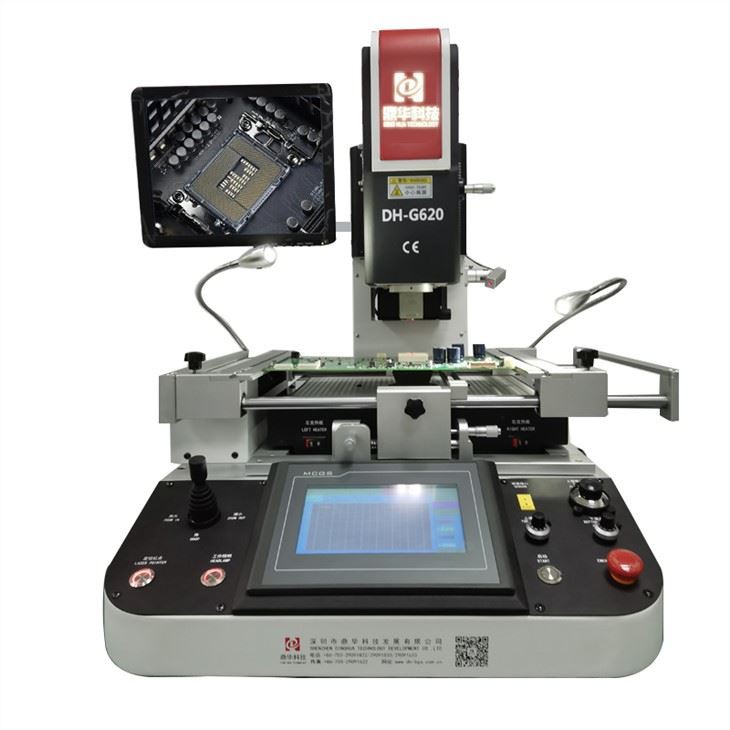

BGA qayta ishlash stantsiyasining haroratni nazorat qilish tizimi qayta ishlanadigan komponentlar, atrofdagi komponentlar yoki komponentlar va tenglikni yostiqchalari demontaj va lehimlash vaqtida shikastlanmasligini ta'minlashi kerak. Reflow lehimli isitish usullari odatda ikki turga bo'linishi mumkin: issiq havo isitish va infraqizil isitish. Issiq havoni isitish kichik maydonda bir xil bo'ladi va katta maydonda mahalliy sovuq hudud bo'ladi; infraqizil isitish katta maydonda bir xil bo'lsa, ahvolga tushib qolgani shundaki, ob'ekt rangining chuqurligi tufayli so'rilgan va aks ettirilgan issiqlik bir xil emas. BGA qayta ishlovchi ish stantsiyasining cheklangan hajmi tufayli uning haroratni nazorat qilish tizimi maxsus dizaynni qabul qilishi kerak.
