Mobil uchun BGA qayta ishlash stantsiyasi

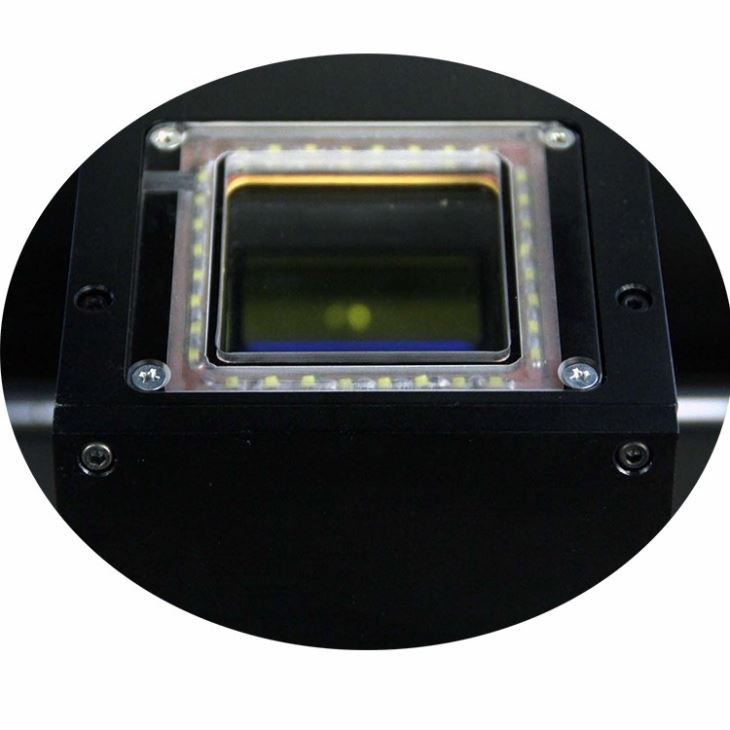

1.Joylashuvni aniqlash uchun HD CCD optik moslashtirish tizimi
2.Favqulodda himoya bilan ustun xavfsizlik funktsiyasi
3.Top isitish boshi va o'rnatish boshi 2 in 1 dizaynda
4.Har qanday chiplarning talabini qondirish uchun sozlanishi yuqori havo oqimi
Ta'rif

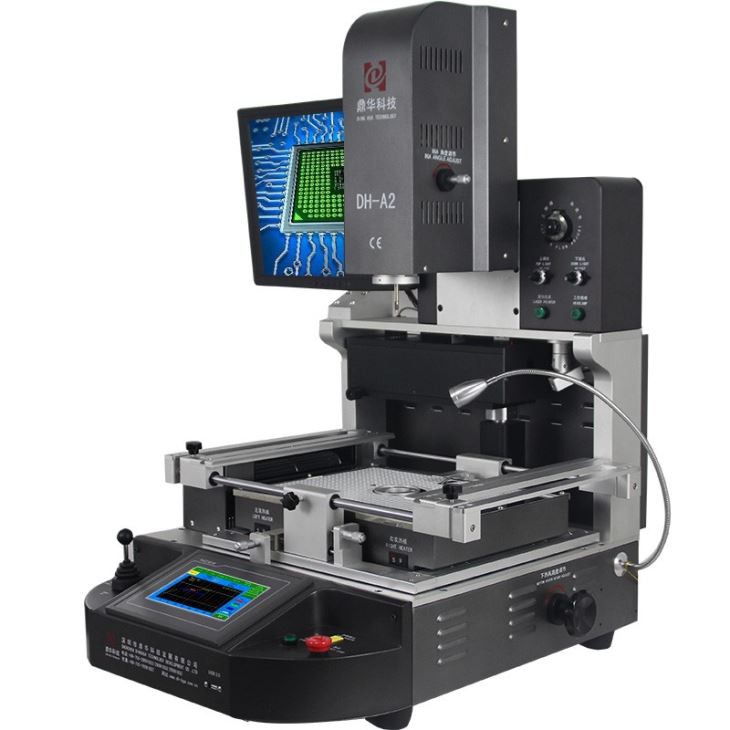

Mobil uchun DH-A2 BGA qayta ishlash stantsiyasi
Mobil telefonlarni ta'mirlash uchun BGA qayta ishlash stantsiyasi mobil telefonlardagi PCBlarni ta'mirlash uchun mo'ljallangan. Ushbu stantsiya PCB platasida integral mikrosxemalar, protsessorlar, grafik protsessorlar va boshqa elektron qismlar kabi komponentlarni almashtirish uchun ishlatiladi. Bundan tashqari, noto'g'ri qismlarni olib tashlash yoki almashtirish uchun ham foydalanish mumkin. Xususiyatlarga sozlanishi harorat va havo bosimi, avtomatik lehim oziqlantiruvchi va yuqori aniqlikdagi joylashtirish ramkalari kiradi.
Mobil uchun DH-A2 BGA qayta ishlash stantsiyasining parametri
| Texnik xususiyatlari | ||
| 1 | Umumiy quvvat | 5400W |
| 2 | 3 ta mustaqil isitgich | Yuqori issiq havo 1200w, pastki issiq havo 1200w, pastki infraqizil oldindan isitish 2700w |
| 3 | Kuchlanishi | 110~240V +/-10% 50/60Hz |
| 4 | Elektr qismlari | 7 ''sensorli ekran + yuqori aniqlikdagi aqlli tempni boshqarish moduli + step motor drayveri + PLC + LCD displey + yuqori aniqlikdagi optik CCD tizimi + lazer joylashishni aniqlash |
| 5 | Haroratni nazorat qilish | K-sensor yopiq pastadir + PID avtomatik temp kompensatsiyasi + temp moduli, ±2 daraja ichida harorat aniqligi. |
| 6 | PCB joylashuvi | V-groove + universal armatura + harakatlanuvchi PCB rafi |
| 7 | Tegishli PCB o'lchami | Maks 370x410mm Min 22x22mm |
| 8 | Qo'llaniladigan BGA hajmi | 1*1mm ~ 80x80mm |
| 9 | O'lchamlari | 600x700x850mm (L*W*H) |
| 10 | Sof og'irlik | 70 kg |

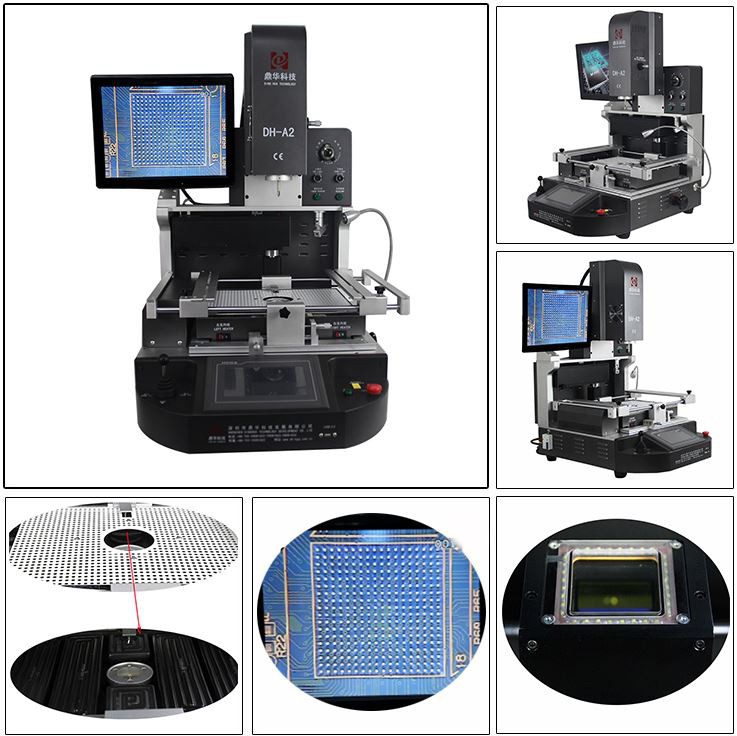

BGA qayta ishlash stantsiyasiga turli ko'rinishlar uchun
BGA qayta ishlash stantsiyasi uchun rasm tafsilotlari
Kengaytirilgan xususiyatlar
① Yuqori issiq havo oqimi har qanday chiplarning talabini qondirish uchun sozlanishi.
② Avtomatik ravishda lehimlash, o'rnatish va lehimlash.
③ O'rnatilgan lazer joylashuvi, PCBa uchun tezkor joylashishni aniqlashga yordam beradi.
④ uchta mustaqil isitgichli infraqizil isitish tizimi.
⑤ PCB ni ezilishdan himoya qilish uchun o'rnatilgan bosim sinov qurilmasi bilan o'rnatish boshi.
⑥ O'rnatish kallagidagi o'rnatilgan vakuum, lehimlash tugagandan so'ng BGA chipini avtomatik ravishda oladi.

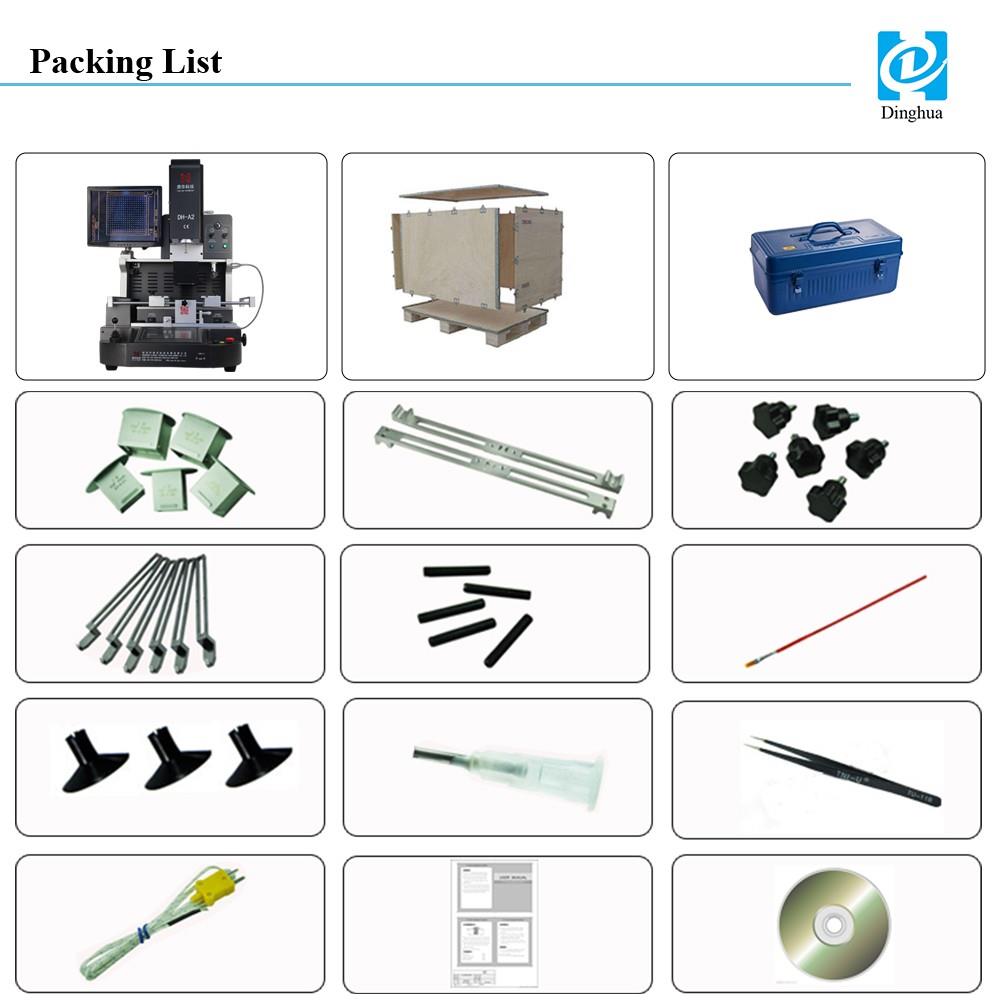

1. Mashina: 1 ta to'plam
2. Hammasi barqaror va kuchli yog'och qutilarga qadoqlangan, import va eksport uchun mos.
3. Yuqori nozul: 3 dona (31 * 31 mm, 38 * 38 mm, 41 * 41 mm)
Pastki ko'krak: 2 dona (34 * 34 mm, 55 * 55 mm)
4. Nur: 2 dona
5. Olxo'ri tugmasi: 6 dona
6. Universal armatura: 6 dona
7. Qo'llab-quvvatlash vinti: 5 dona
8. Cho'tkasi uchun qalam: 1 dona
9. Vakuumli chashka: 3 dona
10. Vakuumli igna: 1 dona
11. Pichoq: 1 dona
12. Harorat sensori simi: 1 dona
13. Kasbiy yo'riqnoma: 1 dona
14. O'quv diski: 1 dona
Mobil qurilmalar uchun BGA qayta ishlash stantsiyasi uchun haroratni qanday o'rnatish bo'yicha bir nechta umumiy savollar:
1, Ortiqcha oqim va ifloslanish:BGA yuzasida juda ko'p oqim mavjud va po'lat to'r, lehim to'plari va to'pni joylashtirish stoli toza yoki quruq emas.
2, Saqlash shartlari:Lehim pastasi va lehim to'plari muzlatgichda 10 daraja haroratda saqlanmaydi. PCB va BGA nam bo'lishi va pishirilmagan bo'lishi mumkin.
3, PCB qo'llab-quvvatlash kartasi:BGA ni lehimlashda, agar tenglikni qo'llab-quvvatlash kartasi juda qattiq bo'lsa, termal kengayish uchun joy yo'q, bu deformatsiyaga va taxtaning shikastlanishiga olib kelishi mumkin.
4, qo'rg'oshinli va qo'rg'oshinsiz lehim o'rtasidagi farq:Qo'rg'oshinli lehim 183 daraja, qo'rg'oshinsiz lehim esa 217 daraja eriydi. Qo'rg'oshinli lehim yaxshi suyuqlikka ega, qo'rg'oshinsiz lehim esa kamroq suyuqlikdir, lekin ekologik jihatdan qulay.
5, Infraqizil isitish plitasini tozalash:Pastki qismdagi quyuq infraqizil isitish plitasi suyuq moddalar bilan tozalanmasligi kerak. Tozalash uchun quruq mato va cımbızdan foydalaning.

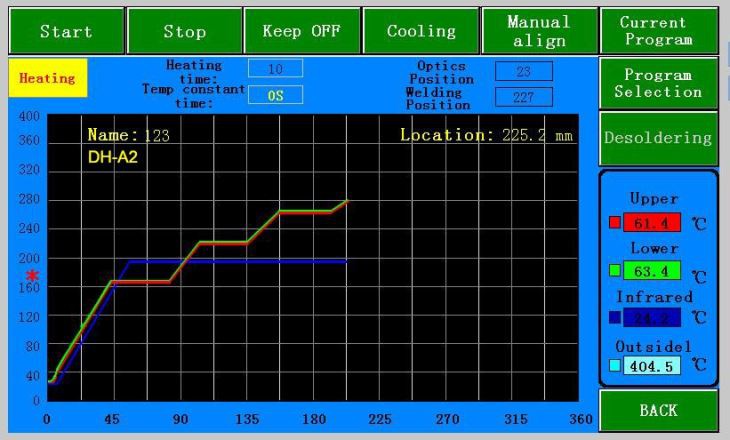

6, Harorat egri chiziqlarini sozlash:Ikkinchi bosqich (isitish bosqichi) tugagandan so'ng o'lchangan harorat 150 darajaga etmasa, ikkinchi bosqich harorat egri chizig'idagi maqsadli haroratni oshirish yoki doimiy harorat vaqtini uzaytirish mumkin. Odatda, ikkinchi egri chiziqni tugatgandan so'ng, harorat o'lchovi 150 darajaga yetishi kerak.
7, maksimal harorat bardoshliligi:BGA yuzasi bardosh bera oladigan maksimal harorat qo'rg'oshinli lehim uchun 250 darajadan past (standart - 260 daraja) va qo'rg'oshinsiz lehim uchun 260 darajadan past (standart - 280 daraja). Aniq ma'lumot uchun mijozning BGA spetsifikatsiyalariga qarang.
8, Qayta oqim vaqtini sozlash:Qayta oqim vaqti juda qisqa bo'lsa, qayta oqim qismining doimiy harorat vaqtini o'rtacha darajada oshiring va kerak bo'lganda vaqtni uzaytiring.
BGA qayta ishlash stantsiyasi uchun harorat egri chizig'ini o'rnatish murakkab bo'lishi mumkin bo'lsa-da, uni faqat bir marta sinab ko'rish kerak. Harorat egri chizig'ini saqlagandan so'ng, uni bir necha marta qayta ishlatish mumkin. BGA qayta ishlash stantsiyasining to'g'ri sozlanganligini ta'minlash va shu bilan yuqori qayta ishlash rentabelligini ta'minlash uchun sozlash jarayonida sabr va ehtiyotkorlik zarur.
