BGA lehim mashinasi
DH-5860 dan yangilangan, yuqori issiq havoda sozlanishi funksiyasi bilan, lekin IQ qizib ketish zonasini himoya qilish uchun po'lat to'r, ASIC hash board, Macbook, kompyuter va o'yin kabi turli chiplar/ana platalar uchun xavfsizroq va yuqori samaradorlik konsol va boshqalar. ta'mirlash.
Ta'rif

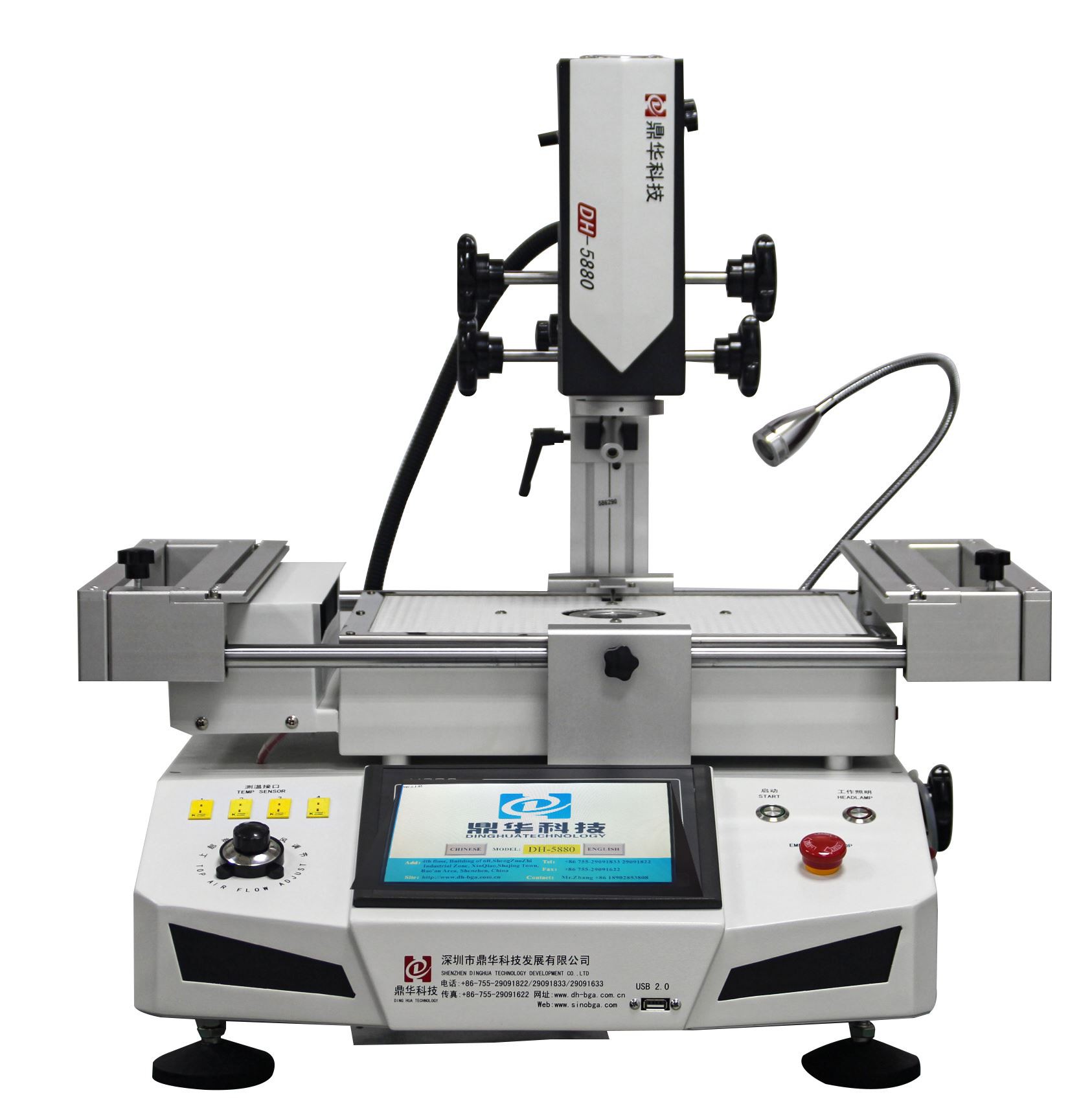

Haroratni qoplash uchun PID bilan DH-5880 BGA lehim mashinasi
Deyarli chiplarni ta'mirlashi mumkin bo'lgan IR isitish zonasini himoya qilish uchun po'lat to'rli yangi dizaynlashtirilgan BGA qayta ishlash mashinasi, masalan:
Kompyuter, macbook, noutbuk, ish stoli, hasb taxtasi, o'yin konsoli va boshqa anakartlarning BGA, QFN, LGA, DMA, POP va boshqalar.
Ⅰ. BGA lehim mashinasining parametrihash taxtasini ta'mirlash uchun
| Quvvatlantirish manbai | 110~240V plyus /- 10 foiz 50/60Hz |
| Nominal quvvat | 5400W BGA lehim mashinasi |
| Yuqori issiq havo isitgichi | 1200W BGA lehim mashinasi |
| Pastki issiq havo isitgichi | 1200W BGA lehim mashinasi |
| Pastki IQ oldindan qizdirish maydoni | 3000W (kattaroq PCBa o'lchamlariga mos keladigan ajoyib IQ oldindan isitish maydoni bilan) |
| PCB joylashuvi | Universa moslamalari bilan V-yivli, harakatlanuvchi X/Y o'qi |
| Chip joylashuvi | Uning markaziga ishora qiluvchi lazerta'mirlash antminer hash kengashi |
| Touchscreem | 7 dyuym, real vaqtda harorat egri hosil qiladi |
Harorat rejimlari saqlanadi | 50 tagacha,000.00 guruhhash taxtasini ta'mirlash xizmati |
Haroratni nazorat qilish | PID, K-tipi, yopiq pastadir |
Haroratning aniqligi | ±2 daraja |
PCB hajmi | Maksimal 500 × 400 mm Min 20 × 20 mm |
| Chip hajmi | 2*2~90*90mmantminer l3 hashboard ta'mirlash |
| Minimal chip oralig'i | 0.15 mmheshboardni ta'mirlash |
| Teromojuft | 4 dona (ixtiyoriy|)asic xesh taxtasini ta'mirlash |
| HajmiBGA lehim mashinasi | L500*W600*H700mm |
| Sof og'irlikBGA qayta ishlash mashinasi | 41 kg |
Ⅱ. BGA qayta ishlash mashinasining tuzilishi antminer s9 hash taxtasini almashtirish uchun ishlatiladi
BGA mashinasining funktsiya yo'riqnomasis9 xesh platasini ta'mirlash
yuqori bosh: Qayta ishlash jarayoni qulayroq bo'lishiga ishonch hosil qilish uchun yuqoriga, pastga, orqaga, oldinga, chapga va o'ngga harakatlanishi mumkin bo'lgan yuqori issiq havo isitgichiantminer s9 hash taxtasini ta'mirlash uchun
Rulman doirasi: balandligi sozlanishi
Yuqori nozul:360 gradusga aylantirilishi mumkin bo'lgan magnitlangan turli xil nozullarantminer l3 plus hash kengashi ta'mirlash uchun
LED yorug'lik:10 Vt quvvatga ega ishlaydigan yorug'lik moslamasi, turli pozitsiyalar uchun egilishi mumkinheshboardni ta'mirlash uchun
O'zaro oqimli fan:ishlov berishdan so'ng yoki favqulodda tugmani pastga bosgandan so'ng PCB va chiplarni sovutadifyoki BGA mashinasi
Pastki nayza:360 ga aylantirilishi mumkin bo'lgan magnitlangan turli xil nozullardarajauchunmobil IC qayta balling mashinasi
Tgermojuft portlari: 4 dona tashqi harorat sinovi, bu texnikga anakart yoki chipda haqiqiy haroratni kuzatishga yordam beradigamle konsoli, macbook, kompyuter va asic hesh-board
Quvvat tugmasi:elektr tokining oqishi yoki qisqarishi paytida xavfsizroq echimni ta'minlaydigan butun mashina elektr ta'minoti darhol o'chiriladi.avtomatik bga qayta ishlash stantsiyasi uchun
Tugma:Turli chiplar uchun ishlatiladigan 10 toifali yuqori issiq havoni sozlashavtomobil, kompyuter va mobil telefon va boshqalar.
Sensorli ekran:7 dyuym, harorat, vaqt va boshqa parametrlarni oldindan belgilash uchun sezgir interfeys
O'chirish/yoqish:pastga bosingprotsessorni qayta to'plash mashinasi
Lazer nuqtasi:chipning markaziga ishora qiladi
Favqulodda:Favqulodda vaziyat yuzaga kelsa, darhol tugmani bosingavtomatik qayta to'plash mashinasi uchun
Ⅲ.Tasvirli kirishavtomatik bga reballing mashinasi

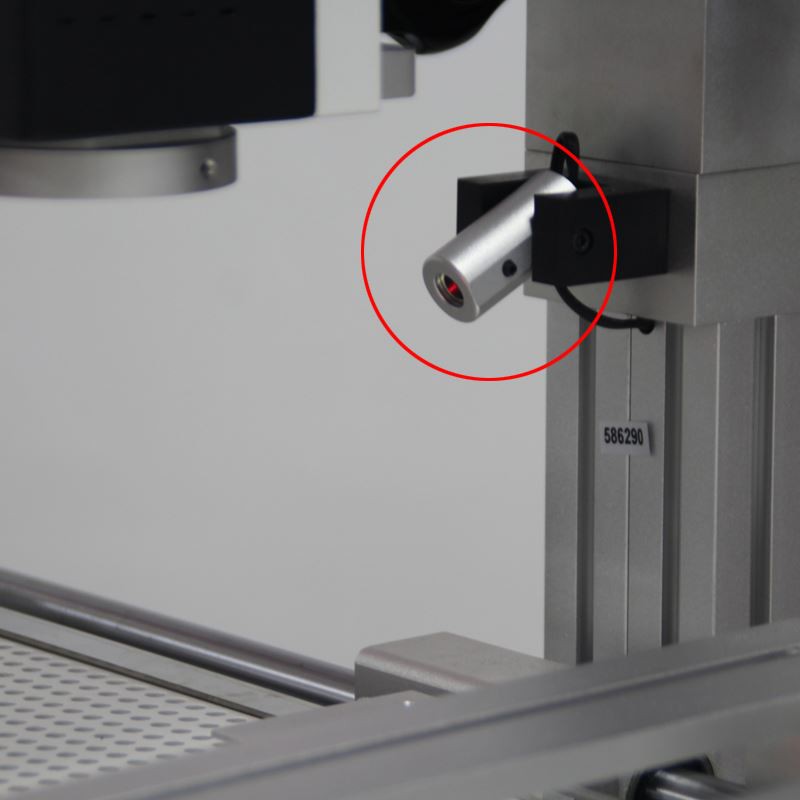

Lazer nuqtasimobil telefon IC qayta balling mashinasi uchun
Termojuft (4 dona port)noutbuk bga mashinasi uchun
Kuchli o'zaro oqimli fanic reballing mashinasi narxi
Favqulodda to'xtashbga joylashtirish mashinasi
Chipni assimilyatsiya qilish uchun vakuumli qalamlazer bga qayta balling mashinasi
10W LED ishlaydigan LEDbga qayta oqim mashinasi
anakart ehtiyotkorlik bilan va teng ravishda ishlaydi noutbuk uchun BGA mashinasi
Ⅳ. Ishlayotgan videobga lehim mashinasi
qayta ishlash mashinasi, ic reballing mashinasi
Ⅴ. Yuk tashish va qadoqlashqayta ishlash stantsiyasining mashinasi
Siz tanlashingiz mumkin bo'lgan bir necha usullar mavjud, masalan, Fedex, TNT, DHL, SF; dengiz tashish, havo kemasi va quruqlikdagi yuk tashish (temir yo'l).
Temir yo'l esa Osiyo va Evropadagi o'sha mamlakatlar uchun mavjud.reballing mashinasi narxi uchun
Har qanday mamlakat yoki mintaqaga fumigatsiyani talab qilmaydigan yog'och quti yoki karton, qattiq yog'och panjaralar yoki ko'pik bilan to'ldirilgan.
ichkarida, bu qutilar yuqoridagi kabi har qanday yo'l bilan jo'natilishi mumkinligiga ishonch hosil qiladi.avtomatik qayta to'plash mashinasi
Ⅵ. Sotishdan keyingi xizmatsharli lehim mashinasi
Odatda isitgichlar yoki IR keramika uchun 1 ~ 3 yil, butun BGA qayta ishlash mashinasi uchun 1 yil va xizmat muddati uchun bepul xizmat.
Kafolat muddati tugagandan so'ng biz qismlarni ozgina xarajat bilan ta'minlashni davom ettiramiz.
Xizmat ko'rsatish yo'llari onlayn, masalan, Wechat, WhatsApp, Facebook va Tiktok va boshqalar. Albatta, agar kerak bo'lsa, biz tayinlashimiz mumkin
rahbarlik qilish uchun saytingizga muhandis.anakart uchun bga mashinasi
Ⅶ.Chiplar va bosilgan elektron platalar haqida tegishli bilim
Rivojlanayotgan texnologiyalar paketlar va bosilgan elektron platalar o'lchamlarini kichikroq, engilroq va ingichka bo'lishiga olib keldi. Elektron sanoat komponentlarni miniatyura qilish yo'lida uzoq yo'l bosib o'tdi. Hudud massivi paketlari - bu miniatyuralash hayajonli tezlikda sodir bo'lgan maydon. Ball-Grid-Array (BGA) paketlari kichikroq Chip-Scale Packages (CSPs) ga va keyinchalik Wafer-Level CSPs (WLCSPs) ga aylantirildi.avtomatik bga reballing mashinasi ularni tuzatishi mumkin
Bosilgan elektron platalardagi maydonni yanada minimallashtirish va signalning yaxlitligini oshirish uchun CSP-larning stackingi ishlab chiqildi va hozirda Huawei mahsulotlarida qo'llanilmoqda. Ushbu texnologiya odatda Package-On-Package (POP) deb nomlanadi.chiplarni qayta to'plash mashinasi
Keyinchalik miniatyuralashtirish talablari bilan an'anaviy sirt o'rnatish texnologiyasi (SMT) bilan birlashtirilgan Chip-On-Board (COB) va Flip Chip (FC) kabi yalang'och qoliplarga talab yuqori bo'ldi. Paketni ortiqcha mog'or materiallarini olib tashlash orqali komponentlarning sirt maydoni yanada kamayishi mumkin.bga joylashtirish mashinasi
Kichiklashtirishning boshqa hududlari 01005 va 00800 kabi passiv chip komponentlarida joylashgan. 4. 01005 o‘lchami 0,016" x 0,008" (0,4 mm x 0,2 mm) bo‘lgan komponent, 008004 esa 0,008" x 0,004" (0,25 mm x 0,125 mm ko‘rsatkich) komponentidir. Ba'zi transchegaraviy kompaniyalar 2008 yilda 01005 komponentlarini tekshirish va ishlab chiqishni boshladilar va rivojlanish keyinchalik bizning asosiy mijozlarimizga 01005 komponentli mahsulotlarni ishlab chiqarishda hajmli ishlab chiqarishda qo'llab-quvvatlash imkonini berdi. Kichkinalashtirish tendentsiyasiga rioya qilish uchun hozirgi vaqtda yaqin kelajakda mijozlar talablarini qondirish uchun keyingi avlod 008004 komponentlarini ishlab chiqish davom etmoqda.bga ic qayta to'plash mashinasi
Paketni miniatyura qilish qobiliyatiga ega bo'lishdan tashqari, ko'plab kompaniyalar yakuniy mahsulotning umumiy qalinligini kamaytirish uchun chuqurlashtirilgan bo'shliqli murakkab va yuqori zichlikdagi elektron platalar uchun jarayonni ishlab chiqdilar. Bo'shliqlar CSPs, POPs va COBs uchun samarali balandliklarni kamaytirishi mumkin.
Umuman olganda, muhim o'yinchilar miniaturizatsiya muammolarini hal qilish uchun ilg'or texnikani ishlab chiqishda juda faol bo'lishdi, chunki paket o'lchamlari sezilarli darajada kamayadi. Hozirgi vaqtda huawei 01005 chiplari, CSPs, POP va COBlar bilan mahsulot ishlab chiqaradigan bir nechta zavodlarga ega.
