Optik Xbox360 Bga qayta ishlash stantsiyasi



Optik Xbox360 BGA qayta ishlash stantsiyasi

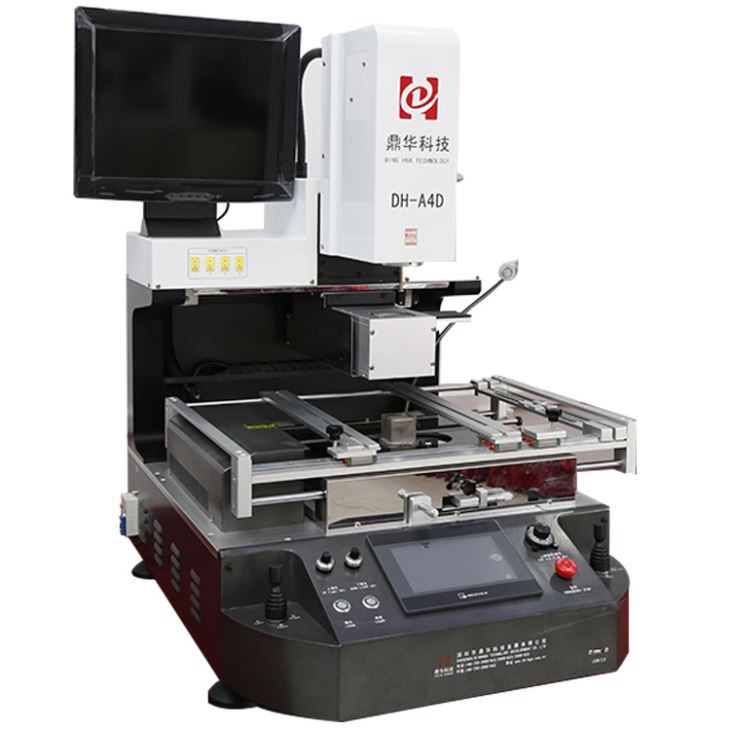

Dinghua DH-A4D to'liq avtomatik SMT / BGA qayta ishlash mashinasi bo'lib, uglerod tolali isitish quvurlari va shisha qalqon bilan qoplangan,

yuqori avtomatik optik CCD va chip oziqlantiruvchi o'ngga/chapga yoki orqaga/oldinga ishlaydi va lazer nuqtasi - o'rnatilgan yuqori issiq

bosh aniq joylashishni aniqlashga yordam beradi va hokazo.



Optikning mahsulot parametriXbox360BGA qayta ishlash stantsiyasi

Umumiy quvvat	6800W
Yuqori isitgich	1200W
Pastki isitgich	2-1200 Vt, 3-nemis infraqizil isitgichi 4200 Vt
Quvvat	110~220V±10% 50/60Hz
Ishlash rejimi	Ikki marta joystik bilan ishlash. To'liq avtomatik joylashishni aniqlash, lehimlash, sovutish va integratsiya.
Optik CCD kamera linzalari	Panasonic'dan import qilingan joystiklar orqali avtomatik Oldinga / orqaga, o'ngga / chapga yoki qo'lda
Chip oziqlantiruvchi	To'liq avtomatik, chip 1 * 1 ~ 80 * 80 mm uchun dastur
Kamerani kattalashtirish	10x - 220x
Ish stolini nozik sozlash:	±15 mm oldinga / orqaga, ± 15 mm o'ngga / chapga
BGA joylashuvi	Lazer pozitsiyasi, pcb va bga ning tez va aniq pozitsiyasi
BGA chip burchagini sozlash	Maksimal 60 daraja
Yuqori havo oqimi tezligi	tugmani sozlash orqali o'rnatiladi, kichik bga ko'chirilishini oldini oladi
PCB joylashuvi	Aqlli joylashishni aniqlash, tenglikni X, Y yo'nalishlarida "5 ballli qo'llab-quvvatlash" + V-yivli pcb braketi + universal moslamalar, tenglikni ish stoliga o'rnatish, tenglikni deformatsiyadan himoya qilish bilan sozlanishi mumkin.
Haroratni nazorat qilish	K sensori, yopiq pastadir
Joylashtirish aniqligi:	±0,01 mm
Yugurish usullari	PLC boshqaruvi, Servo drayveri
Haroratning aniqligi	±1 daraja
Yoritish	Tayvan tomonidan boshqariladigan ishlaydigan yorug'lik, har qanday burchakni sozlash mumkin
Harorat profilini saqlash	50000 guruh
PCB hajmi	Maks 410×450 mm Min 22×22 mm
BGA chipi	2x2 - 80x80 mm
Minimal chip oralig'i	0.15 mm
Tashqi harorat sensori	4 dona

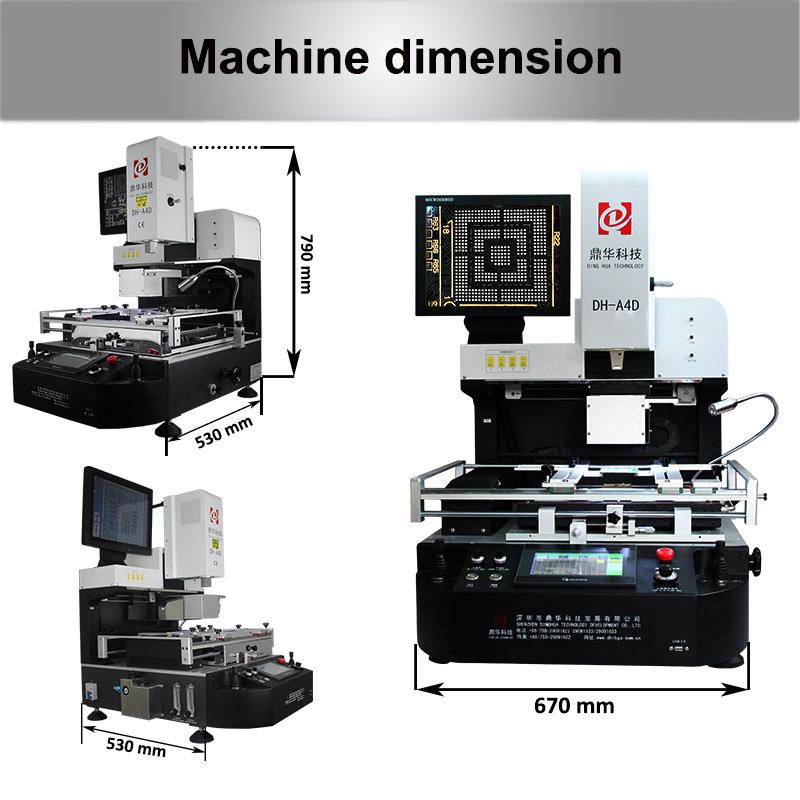

O'lchamlari	700x700x950mm
Sof og'irlik	95 kg



Mahsulot tafsilotlarioptikXbox360BGA qayta ishlash stantsiyasi

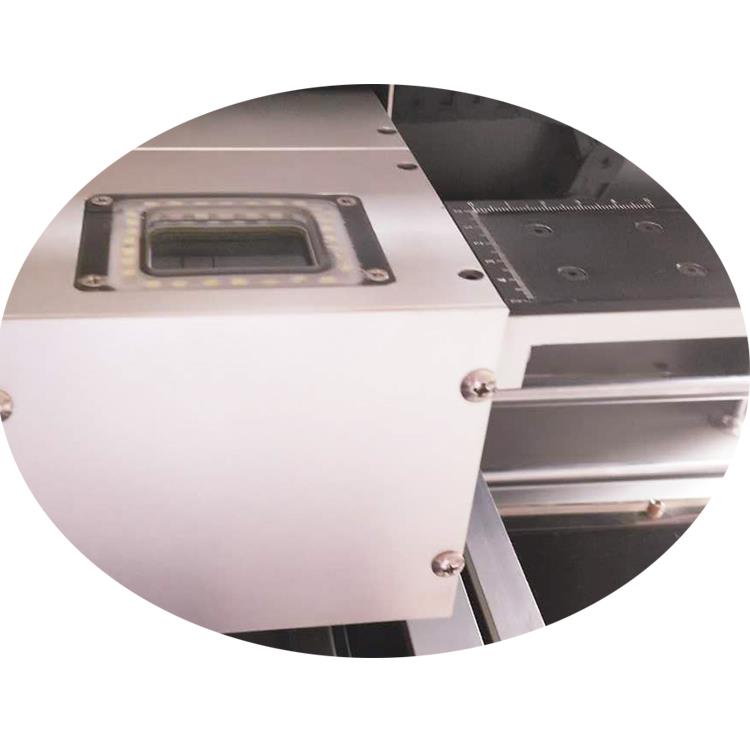

Optik CCD va chip oziqlantiruvchi, tenglikni tasvirlash uchun birgalikda ishlaydi va lehimlash yoki lehimlash uchun chip uzatish, ayniqsa

joylashish sensorli ekranda o'rnatilganda, yuqori bosh avtomatik ravishda chipning joylashgan joyini topadi.

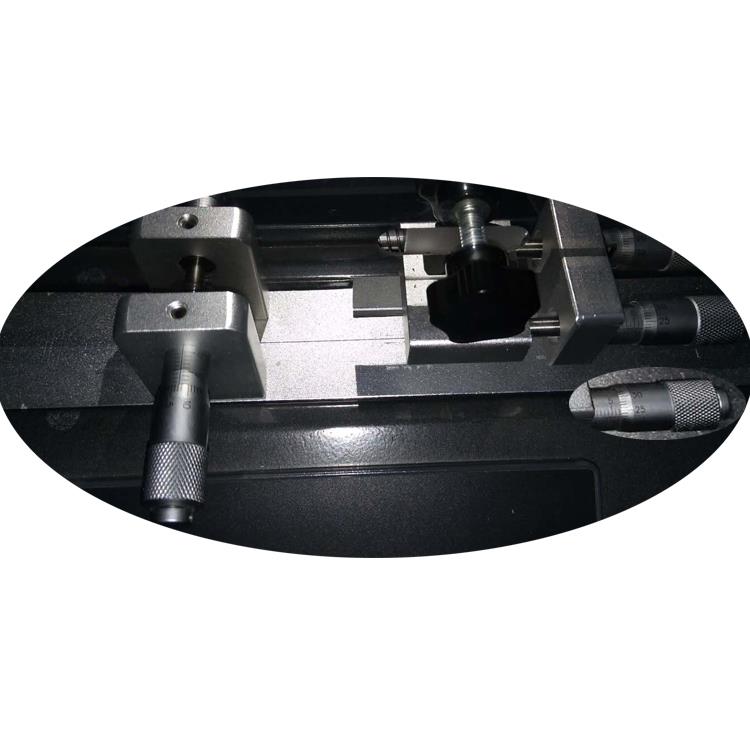

Hammasi bo'lib 3 mikrometr mavjud, biri chip burchagini sozlash uchun yuqori boshda, maksimal 60 daraja, qolgan ikkitasi esa PCB uchun.

joylashishni aniqlash +/- 15 mm, PCB dastgohini chapga/o'ngga yoki orqaga/oldinga, aniq 0,01 mm qilish uchun harakatlantirildi.

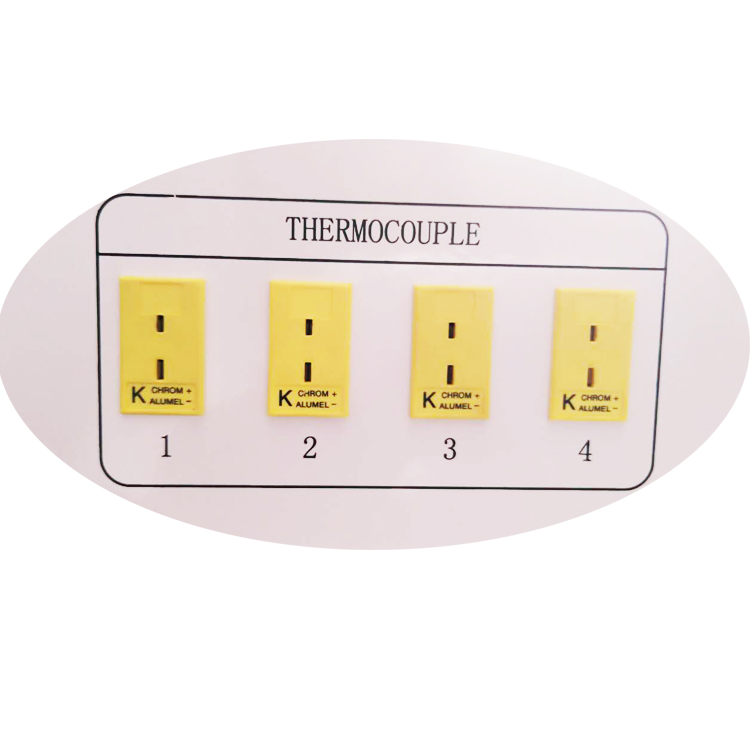

Haqiqiy haroratni aniqlash uchun termojuft, 4 dona mavjud va agar kerak bo'lsa, bir oz haroratni sozlash mumkin.



IQ oldindan qizdirish maydoni yuqori haroratga qarshi shisha qalqon bilan qoplangan, bu har qanday kichik komponentlar yoki changning ichkariga tushishiga yo'l qo'ymaydi.



Bundan tashqari, isitiladigan chip holati uchun butun IR maydoni chap yoki o'ngga maksimal 10 sm ko'chirilishi mumkin.

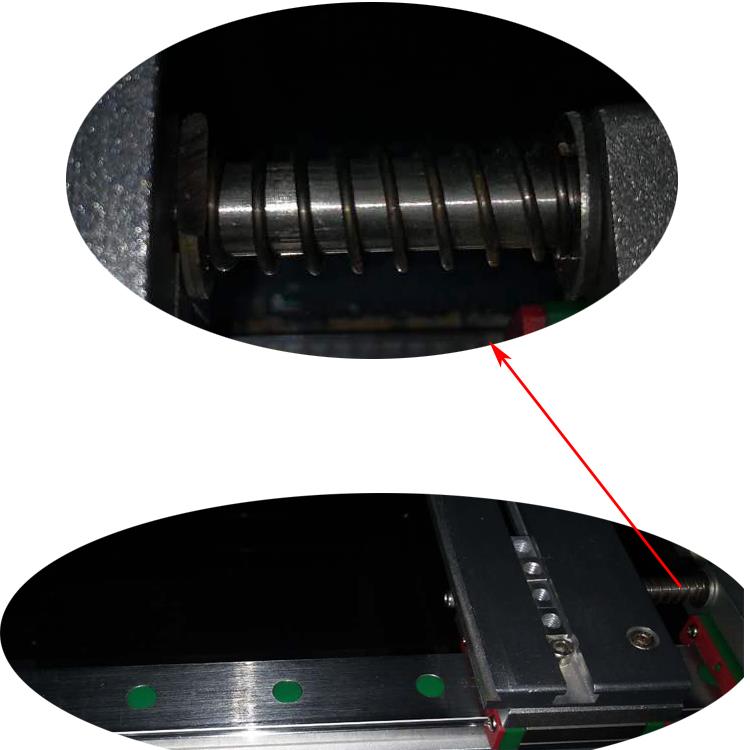

PCB dastgohidagi bahor qizdirilganda PCBni himoya qilishi mumkin.





SMT/BGA qayta ishlash stantsiyasi DH-A4D, L*W*H=670*530*790mm, ichida koʻpikli fanera qutiga qadoqlangan.

mashina himoyasi, u Evroga, AQShga yoki istalgan mamlakatga jo'natilishidan qat'i nazar, u tasdiqlangan.



Yuk tashish, qadoqlash va sotish - optikani keyinXBOX360BGA qayta ishlash stantsiyasi

Bu kabi DH-A4D mashinalari yetkazib berishdan oldin kamida 24 soat tebranadi, biz yagonamiz

BGA qayta ishlash stantsiyasi uchun tebranishlarni amalga oshiradiganlar, shundan so'ng u kamida 12 soat davomida doimiy ishlasin.

Kontrplak qutiga qadoqlangan (fumigatsiyalangan), qaerga jo'natilishidan qat'i nazar, hech qanday cheklovlar yo'q.

Import.



Bizning mashinamizdan foydalanadigan qimmatbaho mijozlar

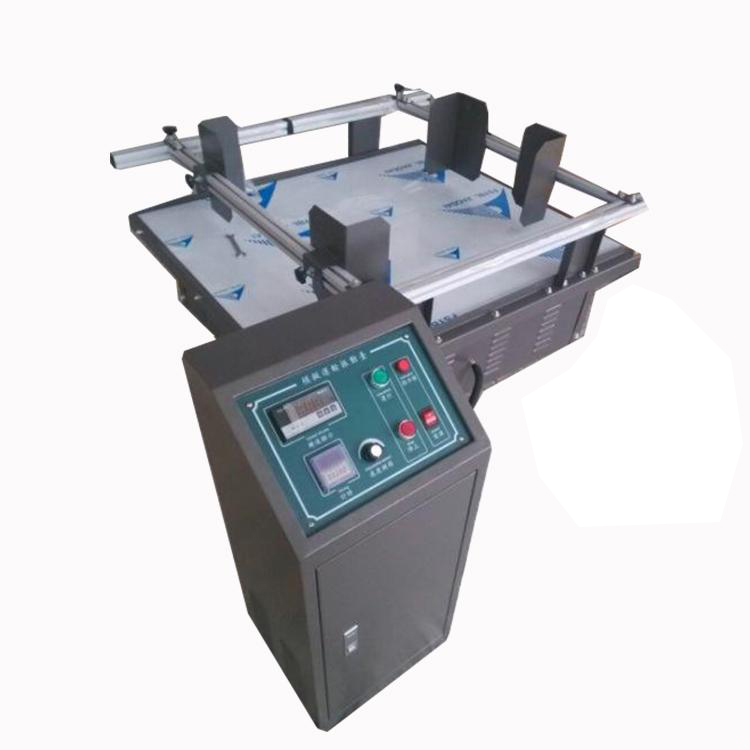

Bu tebranishlarni sinovdan o'tkazish mashinasi, biz uni etkazib berishdan oldin BGA qayta ishlash stantsiyamizda sinovdan o'tkazish uchun birinchi bo'lib foydalanamiz,

va biz Xitoyda o'sha yillarda undan yagona foydalanayotganimizni aniqladik.

Vibratsiyadan so'ng, biron bir muammo yuzaga kelganligiga ishonch hosil qilish uchun mashina yana sinovdan o'tkaziladi.

Butun mashina uchun 2 yil kafolat, isitgichlar uchun 3 yil, texnik yordam uchun butun umr.



Optik Xbox360 BGA qayta ishlash stantsiyasi uchun biz bilan hamkorlik qilgan mijozlar

Optical Xbox360 BGA Rework Station haqida tez-tez so'raladigan savollar

Savol: Mashinalaringizni qanday ishlatamiz?
A:Biz mijozlarimiz uchun foydalanuvchi qo'llanmasi va operatsiya videolarini taqdim etamiz. Bundan tashqari, agar mijozlar bizning kompaniyamizga tashrif buyurishsa, biz bosqichma-bosqich operatsiyani namoyish qilishimiz mumkin. Yangi foydalanuvchi bu ko‘nikmalarni egallashi uchun odatda 2-3 soat ketadi.

Savol: Siz qanday sotishdan keyingi xizmatni taklif qilasiz?
A:Biz odatda isitgich simlari uchun uch yillik kafolatni, butun mashina uchun ikki yillik kafolatni va umr bo'yi texnik yordamni taqdim etamiz.

Savol: Mashinalarni qabul qilish uchun qancha kun kerak bo'ladi va qanday etkazib berish variantlari mavjud?
A:Toʻliq toʻlovni olganimizdan keyin 2-3 kun ichida mashinalarni joʻnatishimiz mumkin. Aniq etkazib berish muddati tanlangan etkazib berish usuliga bog'liq:

3-7 kunDHL, FedEx, UPS va boshqalar orqali (Eshikma-Eshik xizmati)

3-5 kunaeroportingizga havo orqali (Eshikdan aeroportga xizmat)

25-35 kundengiz orqali dengiz portiga (Port-to-port xizmati)

Savol: Paket qanday? Yetkazib berish paytida xavfsizmi?
A:Barcha BGA qayta ishlash mashinalari yetkazib berish paytida xavfsizlikni ta'minlash uchun ichkarida ko'pik bilan qoplangan standart kuchli yog'och kartonlarga xavfsiz tarzda qadoqlangan.



BGA qayta ishlash stantsiyasi haqida nou-xau

Issiq havo va infraqizil (IR) bugungi kunda OEM va PCB kontrakt ishlab chiqaruvchilari tomonidan tez-tez ishlatiladigan qayta ishlash stantsiyalarining ikkita asosiy turidir. Har bir tur o'zining afzalliklari va kamchiliklariga ega. Arizangiz uchun to'g'ri tanlovni tanlash bir nechta omillarni, jumladan byudjetingiz, ish talablaringiz va xodimlaringizning tajribasini diqqat bilan ko'rib chiqishni talab qiladi.

Quyida biz Hot Air va IR BGA qayta ishlash stantsiyalari o'rtasidagi ba'zi farqlarni ko'rsatamiz. Savollaringiz bormi yoki qaysi biri sizga mos kelishini aniqlashda yordamga muhtojmisiz? Precision PCB Services, Inc jamoasi sizga yordam berish uchun shu yerda. Shaxsiy yordam olish uchun to'g'ridan-to'g'ri telefon yoki elektron pochta orqali vakil bilan bog'laning.
