Kompyuter qutisi avtomobil ta'mirlash
1.Kompyuter qutisi avtomobil ta'mirlash, shuningdek, ECU (elektron boshqaruv moduli) ta'mirlash deb ataladi.
2. 50 000 guruhgacha saqlanadigan harorat rejimlari.
3.Avtomatik ravishda lehim yoki desolder uchun Start uchun bitta kalit.
4.Gibrid isitish, bu PCBni yaxshiroq himoya qiladi.
Ta'rif
Kompyuter qutisi avtomobillarini ta'mirlash uchun yuqori avtomatik qayta ishlash mashinasi
Yuqori narx / ishlash ratsioni va patentlangan optik moslashtirish texnologiyasiga ega bo'lgan DH (Dinghua) qayta ishlash tizimi butun dunyo bo'ylab bozorning eng yuqori pog'onasiga joylashtirildi. Hatto uyali telefon sanoatida ham biz boshqa sohalar u yoqda tursin, masalan, avtomobil ECU, noutbuk va aloqa uskunalari va boshqalarni ham qo‘yib, Google taklifini yutib oldik.
Mahsulot parametri:
| Model | DH-A2E |
| Quvvatlantirish manbai | 110~220V +/- 10% 50/60Hz |
| Nominal quvvat | 5000W |
| Yuqori isitish | Sozlanishi mumkin bo'lgan issiq havo |
| Pastki isitish | PCBa va chip darajasi uchun gibrid isitish |
| O'rnatish | Optik tekislash, ko'rinadigan protseduralar, aniqlik 0,01 mm |
| PCB hajmi | 10*10~450*500mm |
| Chipslar | 1 * 1 ~ 80 * 80 (80 * 80 mm dan ortiq, ixtiyoriy) |
| Avtomatlashtirish darajasi | Yuqori avtomatik |
| Sotishdan keyingi | Onlayn yo'riqnoma va trening (kerak bo'lsa, video qo'ng'iroq qilish) |
| Lehimlash to'pi | Qo'rg'oshin yoki qo'rg'oshinsiz va lehim pastasi (foydalanuvchi tomonidan taqdim etiladi) |
| Elektr vilkasi | Mijozning talabi sifatida |
| Chastotasi | 3 soat ish, 10 daqiqa dam olish |
| Chip oziqlantiruvchi | Lehimlash yoki qabul qilish va orqaga qaytish uchun chipni avtomatik ravishda olib yuring |
| Optik CCD | Avtomatik |
| Yon kamera | Lehim to'pi erishi holatini kuzating (ixtiyoriy) |
| Hajmi | 600 * 700 * 850 mm |
| Og'irligi | 70 kg |
Mashinaning ishlash tartibi:
1. Chip/komponentni olib tashlash yoki lehimdan chiqarish:
Boshlash uchun bitta kalit, isitishdan keyin chip avtomatik ravishda olinadi.
2. Chip va PCB lehim prokladkalari tozalandi
Qo'lda tozalangan chip olib tashlangan va reballing tayyorlash uchun lehim prokladkalari.
3. Reballing yoki lehim pastasini chop etish
Chiplarning lehim pastasini qayta to'plash yoki chop etish talabiga ko'ra,
atrof-muhitni yaxshiroq himoya qilish uchun foydalanishni tavsiya qilamiz
qo'rg'oshinsiz lehimli to'p yoki lehim pastasi.
4. Lehim to'pi yoki lehim pastasini qattiq holga keltirish

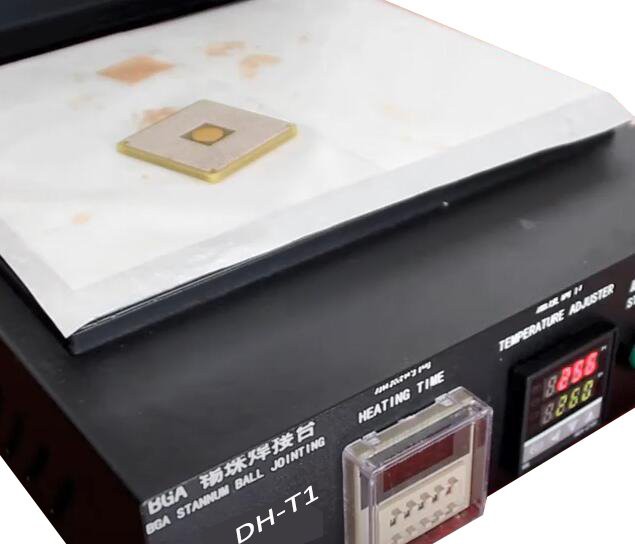

Yuqoridagi kabi kichik stantsiyadan foydalanishingiz mumkin (DH-T1), u 2 qismga bo'lingan, biri isitish uchun, biri
sovutish uchun.
5. Optik tekislash.
O'rnatish aniqligi 0,01 mm gacha, chip to'liq o'ngga o'rnatilganligiga ishonch hosil qiling
anakartdagi pozitsiya.
6. Lehimlash.
Avtomatik ravishda lehimlash, avtomatik sovutish va avtomatik ishlov berish
qayta o'rnating, bu keyingi safar foydalanish uchun qulayroqdir.
Kompyuter qutisi avtomobilini ta'mirlash: tegishli ma'lumotlarni bilish
Safar kompyuteri odatda EFI (elektron yoqilg'i quyish) avtomobillarida yonilg'i quyish miqdori, aralashma nisbati va boshqa funktsiyalarni nazorat qilish uchun ishlatiladi. U mikrokompyuter va periferik sxemalardan iborat. Mikrokompyuter mikroprotsessor (CPU), xotira va kirish/chiqish interfeyslarini bitta chipda birlashtiradi.
Asosiy komponent mikrokompyuter bo'lib, asosiy qism protsessor hisoblanadi. ECU (Elektron boshqaruv bloki) kirish signalini raqamli shaklga aylantiradi, saqlangan mos yozuvlar ma'lumotlari asosida qiyosiy ishlov beradi va chiqish qiymatini hisoblaydi. Keyin chiqish signali turli xil sozlash servo komponentlarini, masalan, o'rni va kalitlarni boshqarish uchun quvvat bilan kuchaytiriladi.
ECU uch qismdan iborat: kirish davri, mikrokompyuter va chiqish davri. Kirish davri sensorlar va boshqa qurilmalardan signallarni qabul qiladi, bu signallarni filtrlaydi va kuchaytiradi va ularni ma'lum bir kuchlanish darajasiga aylantiradi. Sensorlardan ECU ning kirish pallasiga yuboriladigan signallar analog yoki raqamli bo'lishi mumkin. Kirish pallasida analog/raqamli konvertor analog signallarni raqamli signallarga aylantiradi, keyinchalik ular mikrokompyuterga uzatiladi. Mikrokompyuter bu oldindan ishlangan signallarni qayta ishlaydi va qayta ishlangan ma'lumotlarni chiqish pallasiga yuboradi. Chiqish davri raqamli ma'lumotlarning kuchini oshiradi va ba'zi hollarda uni boshqariladigan sozlash servo komponentlarini boshqaradigan analog signalga aylantiradi.
