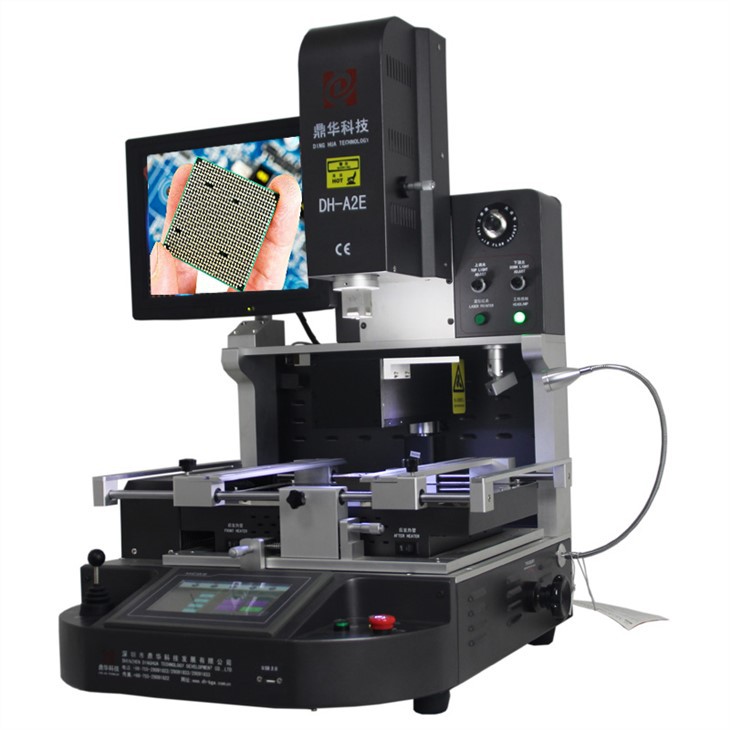

Avtomatik optik BGA qayta ishlash stantsiyasi

Avtomatik optik BGA qayta ishlash stantsiyasi

1.Avtomatik optik BGA qayta ishlash stantsiyasining qo'llanilishi

Kompyuterning anakarti, smartfon, noutbuk, MacBook mantiqiy kartasi, raqamli kamera, konditsioner, televizor va boshqa elektron

tibbiyot sanoati, aloqa sanoati, avtomobil sanoati va boshqalar uskunalari.

Har xil turdagi chiplar uchun javob beradi: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED chip.

2.Avtomatik optik BGA qayta ishlash stantsiyasining mahsulot xususiyatlari

•Chip darajasida ta'mirlashning yuqori muvaffaqiyatli darajasi. Desoldering, o'rnatish va lehimlash jarayoni avtomatik.

• Optik hizalama CCD kamerasi bilan har bir lehim birikmasining aniq hizalanishi kafolatlanishi mumkin.

•3 ta mustaqil isitish zonasi bilan haroratni aniq nazorat qilish mumkin. Mashina sozlashi va saqlashi mumkin

1 million harorat rejimi.

• O'rnatish boshiga o'rnatilgan vakuum, lehimdan ajratish tugagandan so'ng BGA chipini avtomatik ravishda oladi.

3.Avtomatik optik BGA qayta ishlash stantsiyasining spetsifikatsiyasi

4.Avtomatik optik BGA qayta ishlash stantsiyasining tafsilotlari

1. CCD kamera (aniq optik moslashtirish tizimi); 2.HD raqamli displey; 3. Mikrometr (chip burchagini sozlash);

4.3 mustaqil isitgichlar (issiq havo va infraqizil); 5. Lazerli joylashishni aniqlash; 6. HD sensorli ekran interfeysi, PLC boshqaruvi;

7. LED fara; 8.Joystik boshqaruvi.

5.Nega bizning avtomatik optik BGA qayta ishlash stantsiyamizni tanlaysiz?

6.Avto optik BGA qayta ishlash stantsiyasining sertifikati

7.Avtomatik optik BGA qayta ishlash stantsiyasini qadoqlash va jo'natish

8. Tez-tez so'raladigan savollar

Chipni qanday tekshirish mumkin?

Tizim darajasidagi dastlabki chip sinovi

SoC chuqur submikron jarayonlarga asoslangan, shuning uchun yangi Soc qurilmalarini sinovdan o'tkazish mutlaqo yangi yondashuvni talab qiladi. Chunki har bir funktsional komponent

o'zining sinov talablariga ega, dizayn muhandisi dizayn jarayonining boshida sinov rejasini tuzishi kerak.

SoC qurilmalari uchun blok-blok sinov rejasi amalga oshirilishi kerak: mantiqiy test uchun to'g'ri tuzilgan ATPG vositalari; qisqa sinov vaqtlari; yangi yuqori tezlik

nosozlik modellari va bir nechta xotira yoki kichik massiv testlari. Ishlab chiqarish liniyasi uchun diagnostika usuli nafaqat nosozlikni topadi, balki uni ajratadi

ishlaydigan tugundan noto'g'ri tugun. Bundan tashqari, test vaqtini tejash uchun imkon qadar test multiplekslash usullaridan foydalanish kerak. Yuqori sohada

Integratsiyalashgan IC sinovlari, ATPG va IDDQ ning sinovdan o'tkaziladigan dizayn usullari kuchli nosozliklarni ajratish mexanizmiga ega.

Oldindan rejalashtirilishi kerak bo'lgan boshqa haqiqiy parametrlar skanerlash kerak bo'lgan pinlar sonini va har bir pin oxiridagi xotira miqdorini o'z ichiga oladi.

Chegaraviy skanerlar SoC-ga o'rnatilishi mumkin, lekin platalar yoki ko'p chipli modullardagi o'zaro bog'liqlik sinovlari bilan cheklanmaydi.

Chip hajmi kamayib borayotgan bo'lsa-da, chip hali ham millionlab 100 million tranzistorlarni to'plashi mumkin va sinov rejimlari soni misli ko'rilmagan darajaga ko'tarildi.

darajalar, natijada sinov davrlari uzoqroq bo'ladi. Bu muammoni sinab ko'rish mumkin. Yechish uchun siqishni rejimi, siqish nisbati 20 foizdan 60 foizgacha yetishi mumkin. Bugungi keng ko'lamli uchun

chip dizayni, sig‘im bilan bog‘liq muammolarga yo‘l qo‘ymaslik uchun 64-bit operatsion tizimlarida ishlay oladigan sinov dasturlarini topish kerak.

Bundan tashqari, test dasturiy ta'minoti chuqur sub-mikron jarayonlari va ortib borayotgan chastota tufayli yuzaga kelgan yangi sinov muammolariga duch keladi. O'tmishda uchun ATPG sinov rejimi

statik blokirovka nosozliklarini sinovdan o'tkazish endi qo'llanilmaydi. An'anaviy asboblarga funktsional naqshlarni qo'shish yangi nosozliklarni topishni qiyinlashtirdi. Yaxshiroq yondashuv

Qaysi nosozliklar aniqlanmasligini aniqlash uchun o'tgan funktsional rejim guruhlarini tasniflang va keyin ushbu etishmayotgan nosozlik turlarini qo'lga kiritish uchun ATPG rejimini yarating.

Dizayn quvvati oshishi va tranzistorning sinov vaqtining qisqarishi bilan tezlik bilan bog'liq muammolarni topish va kontaktlarning zanglashiga olib borish vaqtini tekshirish uchun sinxron sinov usuli

ishga joylashtirilishi kerak. Sinxron sinov bir nechta nosozlik modellarini, jumladan, vaqtinchalik modellarni, yo'l kechikishlarini va IDDQni o'z ichiga olishi kerak.

Sanoatdagi ba'zi kompaniyalar blokirovkalash, funktsional va vaqtinchalik / yo'lni kechiktirish xatolarini birlashtirish eng samarali sinov strategiyasi bo'lishi mumkin deb hisoblashadi. Chuqur uchun

submikron chiplari va yuqori chastotali ishlash, vaqtinchalik va yo'lni kechiktirish testi yanada muhimroqdir.

Sinov yadrosini sinxronlashtirishda ATE aniqligi muammosini hal qilish va xarajatlarni kamaytirish uchun interfeysni soddalashtiradigan yangi usulni topish kerak.

sinov qurilmasi (vaqtinchalik va yo'lni kechiktirish testi sinov qurilmasi interfeysida aniq soatni talab qiladi), u sinov paytida signalning etarlicha aniqligini ta'minlaydi.

SoC xotira blokida nuqsonlarni ishlab chiqarish ehtimoli yuqori bo'lganligi sababli, xotira BIST diagnostika funktsiyasiga ega bo'lishi kerak. Muammo topilgach,

nuqsonli manzil birligi zaxira manzil blokining ortiqcha xotirasiga joylashtirilishi mumkin va aniqlangan nosozlik manzili o'chiriladi. Tashlab ketishdan saqlaning

butun qimmat chip.

Kichkina o'rnatilgan xotira bloklarini sinovdan o'tkazish qo'shimcha eshiklar yoki boshqaruv mantig'iga ehtiyojni yo'q qiladi. Masalan, vektor konvertatsiyasini sinovdan o'tkazish usullari konvertatsiya qilishi mumkin

funktsional rejimlarni bir qator skanerlash rejimlariga aylantiradi.

BIST usulidan farqli o'laroq, bypass xotira blokining funktsional kiritilishi qo'shimcha mantiqni talab qilmaydi. Hech qanday qo'shimcha test mantig'i talab qilinmaganligi sababli, SoC

ishlab chiqish muhandislari o'tmishda shakllangan sinov namunalarini qayta ishlatishlari mumkin.

Murakkab ATPG vositalari nafaqat makroslarni parallel ravishda sinab ko'rish, balki ziddiyatlar mavjudligini aniqlash, shuningdek, qaysi makrolarni parallel ravishda sinab ko'rish va qaysilarini batafsil tavsiflaydi.

makroslarni parallel ravishda sinab ko'rish mumkin emas. Bundan tashqari, ushbu makroslar, hatto so'l soati skanerlash soati bilan bir xil bo'lsa ham (masalan, sinxron xotira) samarali sinovdan o'tkazilishi mumkin.

Hozirgi vaqtda zich ikki tomonlama taxtada sinov nuqtalari etarli emas va har bir murakkab chip chegara skanerlash sxemasi bilan jihozlangan bo'lishi kerak. holda

chegaralarni skanerlash, plata darajasidagi ishlab chiqarish nuqsonlarini qidirish juda qiyin va hatto topib bo'lmaydi. Chegaralarni skanerlash bilan, kengash darajasidagi test juda oson

va chip ichidagi mantiqiy sxemadan mustaqil. Chegarani skanerlash, shuningdek, ishlab chiqarishning istalgan bosqichida ATPG rejimini chipning skanerlash zanjiriga sozlashi mumkin.
