PCBA uchun yuqori avtomatik IC QFN reballing mashinasi

1. Mahsulot bo'yicha ko'rsatma



Optik CCD va chip oziqlantiruvchi:

1. Optik CCD displey ekranida tasvirlash uchun avtomatik ravishda ishlaydi

2. Chip oziqlantiruvchi komponentni almashtirish yoki undan olish uchun ishlashi mumkin

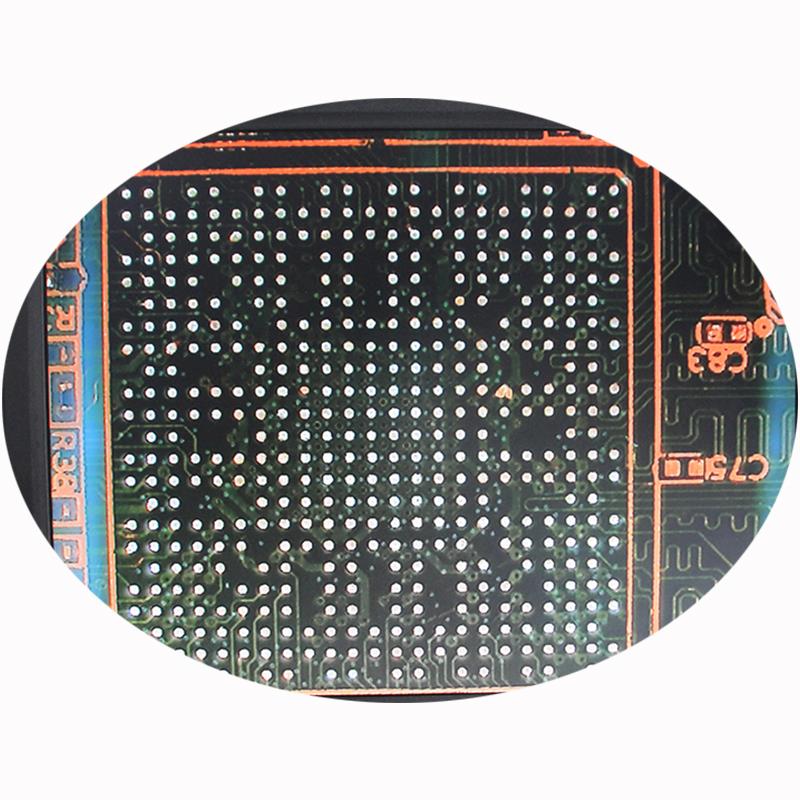

Tasvirlash uchun ekran

1. 15 dyuym, lehim nuqtasi 0.1*0.1mm tasvirlangan komponent uchun HD

2. RGR dan iborat, komponent uchun bitta rang, anakart uchun bitta rang.

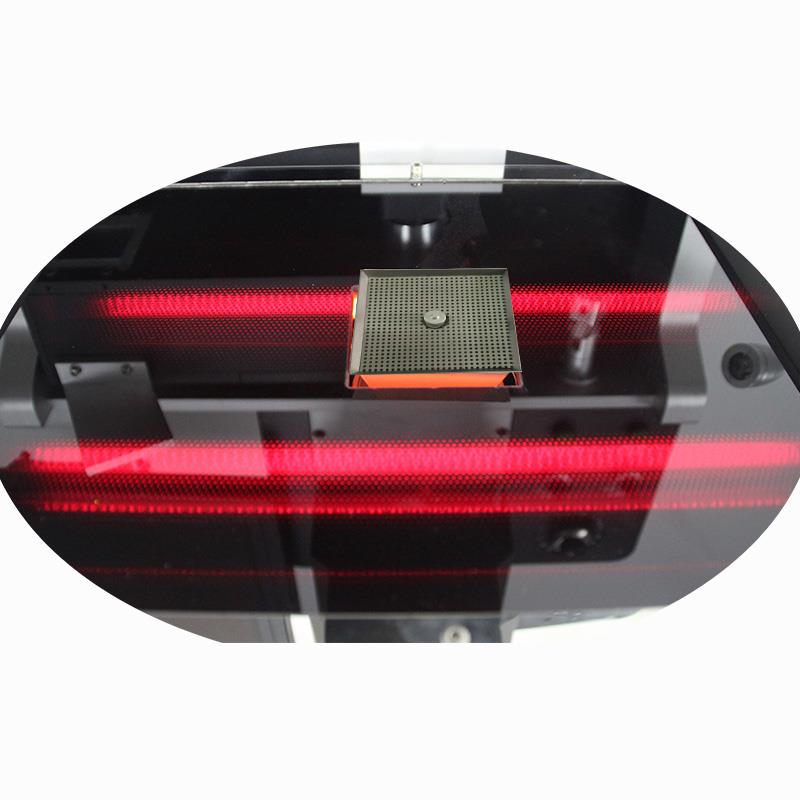

Asosiy plataning ko'p qismi uchun katta IQ oldindan isitish zonasi

1. IQ uchun shisha qalqon, bu inson mehnati va komponentlarini himoya qiladi

2. Butun anakartga teng harorat.

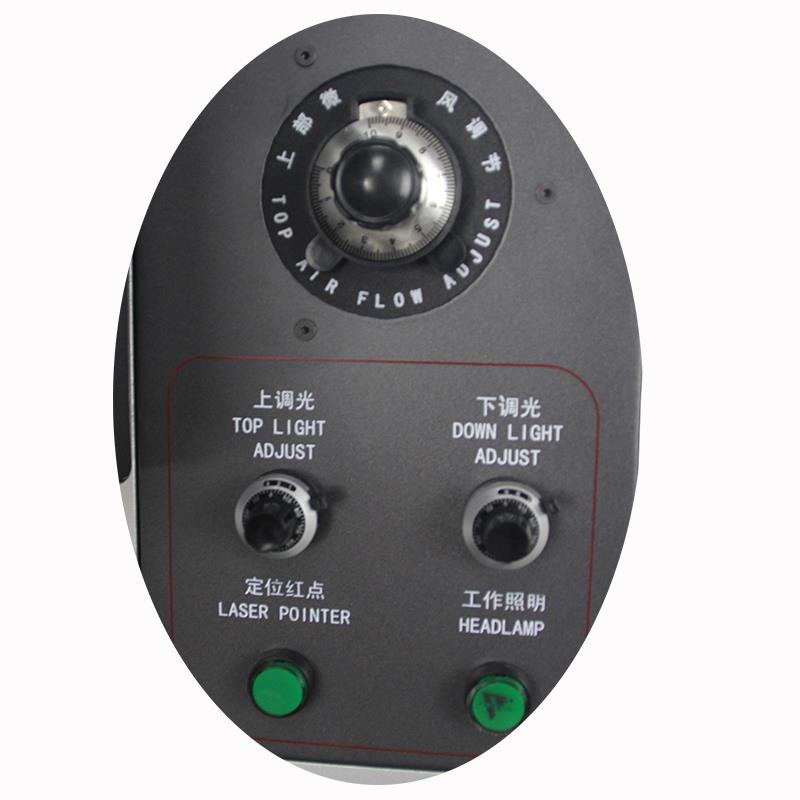

Sozlanishi tugmalar yoki tugma

1. Mikrochipni lehimlash uchun sozlangan yuqori havo oqimi tugmasi

2. Monitor ekranida tozalangan tasvir uchun sozlangan yuqori/past chiroq.



Yuqori bosh uchun joystik sozlangan

1. qo'lda bo'lsa, yuqori boshni yuqoriga yoki pastga siljitish mumkin

2. PCBA pozitsiyasini o'rnatish uchun birinchi bo'lib, uni ishlatish kerak.

Sensorli ekrandagi operatsion interfeys

1. Lehimlash yoki lehimlash tugaguniga qadar boshlash uchun bitta kalit

2. o'zgartirish yoki saqlash oson o'rnatish.



Qayta to'plash mashinasining parametrlari:



Quvvatlantirish manbai	110~250V 50/60Hz
kuch	5400W
Avtomatik optik CCD tizimi	avtomatik chip oziqlantiruvchi bilan chiqib va ​​orqaga
Quvvatlantirish manbai	Meanwell, taniqli brend sifatida
Sovutish fanatlarining motorlari	Taida Tayvanda ishlab chiqarilgan
Sensorli ekran	MCGS, sezgir va HD
Qo'llaniladigan komponentlar	BGA, IC, QFN, POP va boshqalar.
Minimal bo'sh joy	0.15 mm

Kompyuterni lehimlash va desoldering PCBA uchun yuqori avtomatik IC QFN reballing mashinasi haqida tez-tez so'raladigan savollar

Savol: Men qanday kuchlanishdan foydalanishim mumkin?

Javob: 110V ~ 250V dan, turli mamlakatlarda foydalanish uchun ixtiyoriy.



Savol: BGA reballing mashinasida nima qilishim mumkin?

Javob: BGA, QFN, IC va POP kabi komponentlar uchun lehimlash, lehimlash va boshqalar.



Savol: u qayerda ishlab chiqariladi?

Javob: Xitoyda ishlab chiqarilgan-- tejamkor va sifatli



Savol: Sizning fabrikangiz yana nima qila oladi?

Javob: BGA qayta ishlash stantsiyasidan tashqari, biz avtomatik vintni qulflash mashinasi, lehim stantsiyasi va boshqalarni ishlab chiqarishimiz mumkin.



Kompyuterni lehimlash va lehimlashning PCBA uchun avtomatik IC QFN reballing mashinasi haqida tegishli bilimlar

Payvandlash kursining maqsadi operatorga barcha zamonaviy payvandlash texnikasi bo'yicha ilg'or tushunchalarni berishdir

qo'lda payvandlagichlar, issiq havo payvandlari yordamida,IQ payvandlagichlar, oldindan isituvchi. Kurs nazariy qism va talaba bajara oladigan amaliyot bilan tavsiflanadidarhol barcha turlari bilan tajriba o'tkazingdasturda ko'rsatilgan payvandlash.

Elektron komponentlarning evolyutsiyasi borgan sari muhim bo'lib, uning tobora kichiklashtirilganligini ko'rsatmoqda

paketdagi ko'rinish va yuqori pin bilanhisoblash; ushbu rivojlanish yo'riqnomasi rivojlanishiga olib keldi

tobora murakkab (va qimmat) qayta ishlashtizimlari. Oddiy misol BGA tomonidan berilganpaketlar va

ishonchliligi payvandlash bo'g'inlarini tekshirish darajasida muammolarni keltirib chiqaradigan tegishli µBGA va CSP versiyalari

beqaror holga keltiriladibo'shliqning mumkin bo'lgan shakllanishi bilan. Qo'lda payvandlash sifati turli xil o'zgaruvchilarga, operatorning quvvatiga, sim sifatiga, yaxshiligi va samaradorligiga bog'liqpayvandlash stantsiyasi. Qo'lda payvandlash, shuningdek, uni o'rab turgan texnologik dunyoning evolyutsiyasiga ta'sir qiladi va u doimo innovatsion javob berishi kerak.yechimlar. In

qo'lda payvandlash operatsiyalari, har doim operatorning qobiliyatini va payvandlash yoki qayta ishlashning ishlashini bog'laydigan yaqin sabab-ta'sir munosabatlari mavjud.stantsiya. Hatto eng yaxshi payvandlash stantsiyasi ham malakasiz operatorga qarshi hech narsa qila olmaydi. Boshqa tomondan, malaka va ma'lumotga ega bo'lgan, mukammal payvandlash bilan ishlaydigan operatorHatto eng umidsiz vaziyatni qayta ishlashga qodir bo'lgan tizim hech qachon jarayonni yaratgan bo'shliqlarni muvozanatlashtira olmaydi, chunki jarayonning maqsadi birinchipass rentabelligi va qayta ishlash vaqtida tiklanish ortiqcha emas, balki xarajatdir. Biroq, yuqori texnologik daraja

ishlatiladigan asbob-uskunalar ijobiy natijaga hissa qo'shadioperatsiyalar, chunki u ko'pchilikni yaxshi boshqarish imkonini beradi

jalb qilingan o'zgaruvchilar. Bu, asosan, a'lo darajadagi stantsiyalar tomon intilgan motivlardan biridir

spektakllar.

ikkinchisi - samarali tizimlarga ega bo'lish zarurati. Samarali issiqlik uzatish sekinlik tufayli tebranishlarsiz barqaror harorat darajasi bilan takroriy payvandlash imkonini beradi.issiqlik quvvatini tiklash. Qayta ishlash operatsiyalarida to'rtta

Fazalarni aniqlash mumkin: komponentni lehimlash va olib tashlash, prokladkalarni tozalash, joylashishni aniqlash

yangi komponentning va uni payvandlash. Maydon massiviga tegishli bo'lganlar kabi murakkab komponentlar bo'lsa

oila, serigrafiya yoki lehim pastasini tarqatish hamtalab qilinadi. Operatsion darajada duch keladigan asosiy muammolardan biri pastalarni qayta ishlangan komponentning yostiqchalariga joylashtirish uchun ishlatiladigan mini-stencillarni joylashtirishdir.

Ushbu operatsiya, agar to'g'ri bajarilmasa, keyingi eritish va qo'shma shakllanish bosqichini ham buzadi. Boshqa amaliy qiyinchiliklar to'g'ridan-to'g'ri ta'mirlashda yuzaga keladijarayon va terminallar sonining ko'payishi va ularning tezligining pasayishidan kelib chiqadi. Ko'pincha tenglikni o'lchamlari ham kamayadi, bu esa ko'proq va ko'proq foydali joylarni qisqartiradiatrofdagi komponentlarga aralashish xavfi bilan aralashish.
