IC almashtirish mashinasi

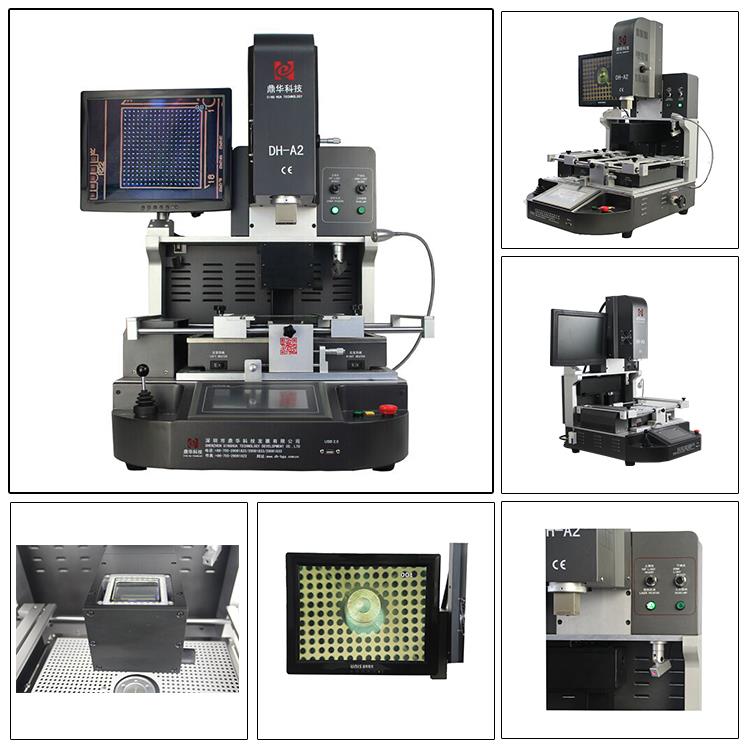

Optik moslashtirish tizimiga ega avtomatik IC almashtirish mashinasi

1. IC almashtirish mashinasini qo'llash

Turli xil PCB uchun javob beradi.

Kompyuterning anakarti, smartfon, noutbuk, MacBook mantiqiy platasi, raqamli kamera, konditsioner, televizor va

tibbiyot sanoati, aloqa sanoati, avtomobil sanoati va boshqalarning boshqa elektron uskunalari.

Har xil turdagi chiplar uchun javob beradi: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED chip.

2.IC almashtirish mashinasining mahsulot xususiyatlari

• Avtomatik ravishda desoldering, o'rnatish va lehimlash.

•CCD kamerasi har bir lehim birikmasining aniq hizalanishini ta'minlaydi,

• Uchta mustaqil isitish zonasi haroratni aniq nazorat qilishni ta'minlaydi.

•Issiq havo ko'p teshikli dumaloq markazni qo'llab-quvvatlash, ayniqsa markazda joylashgan katta o'lchamli PCB va BGA uchun foydalidir.

PCB. Sovuq lehim va IC tomchisi holatidan saqlaning.

• Pastki issiq havo isitgichining harorat rejimi 300 darajaga yetishi mumkin, bu katta o'lchamli anakart uchun juda muhimdir.

Shu bilan birga, yuqori isitgich sinxronlashtirilgan yoki mustaqil ish sifatida o'rnatilishi mumkin.

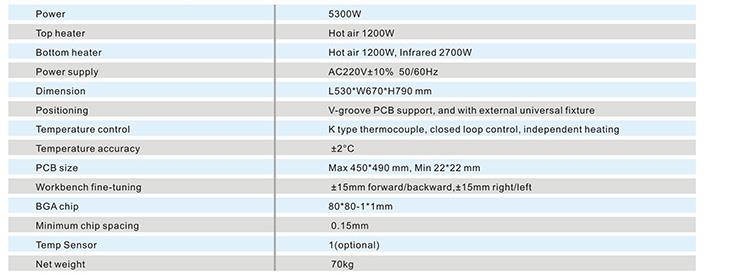

3.IC almashtirish mashinasining spetsifikatsiyasi

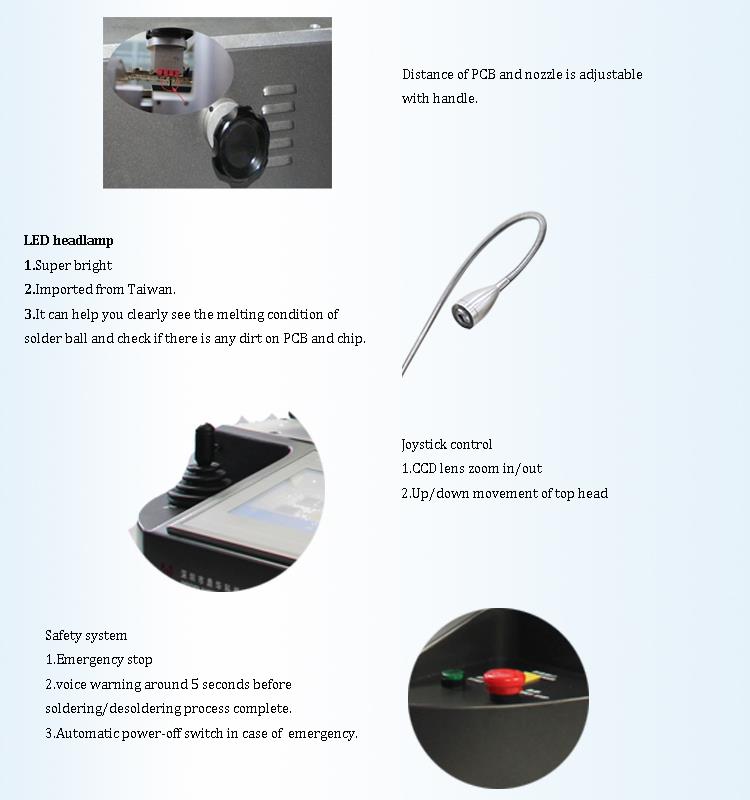

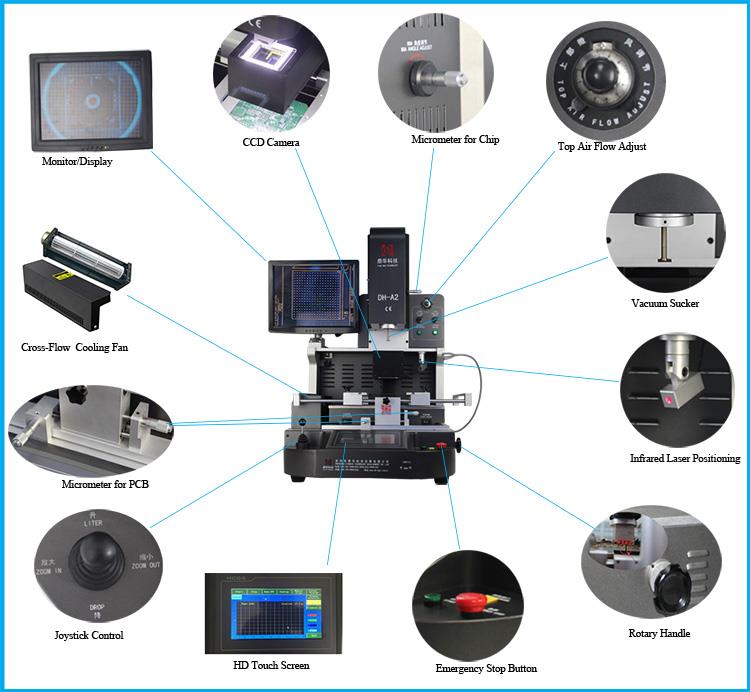

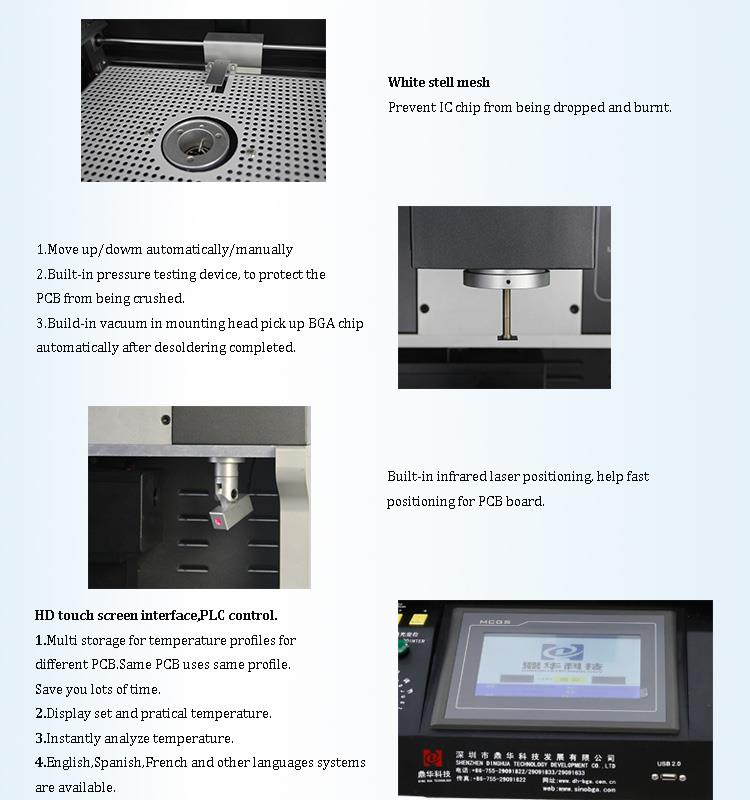

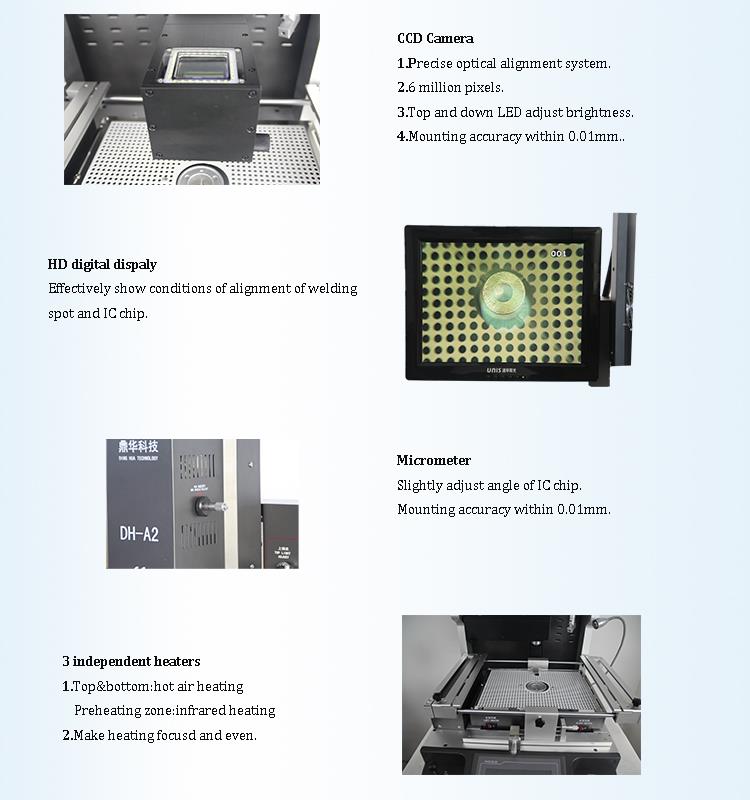

4.IC almashtirish mashinasining tafsilotlari

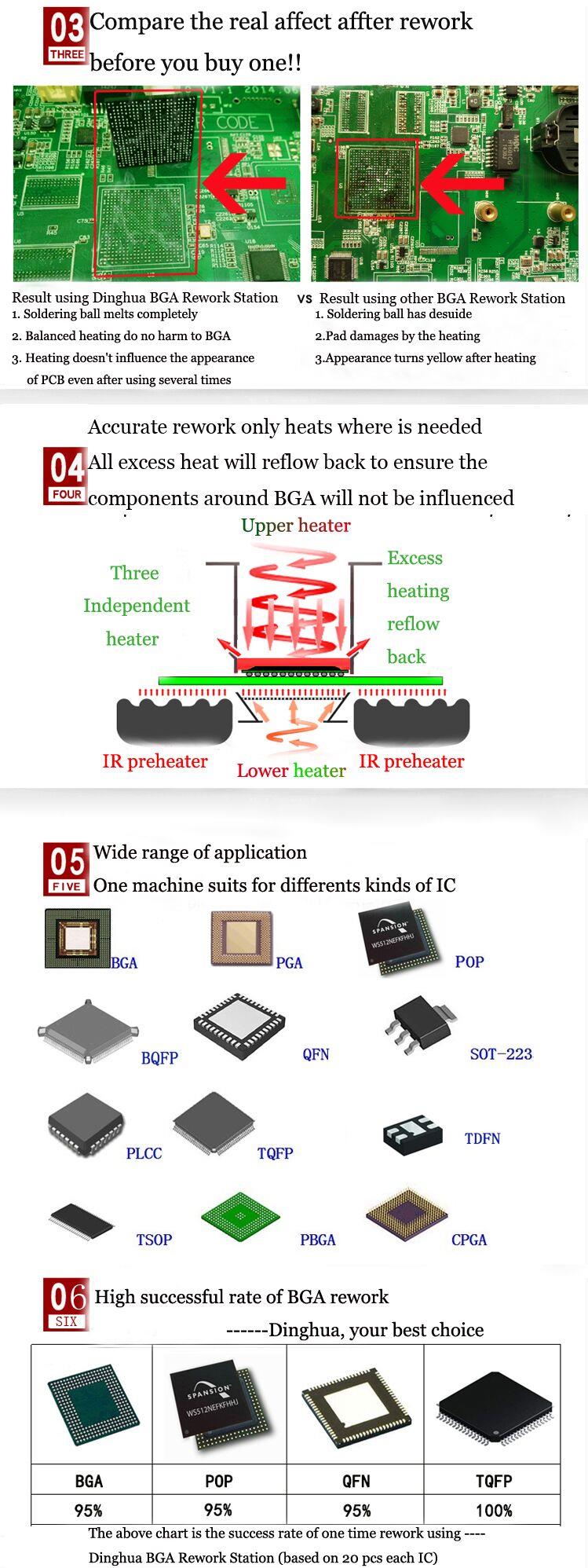

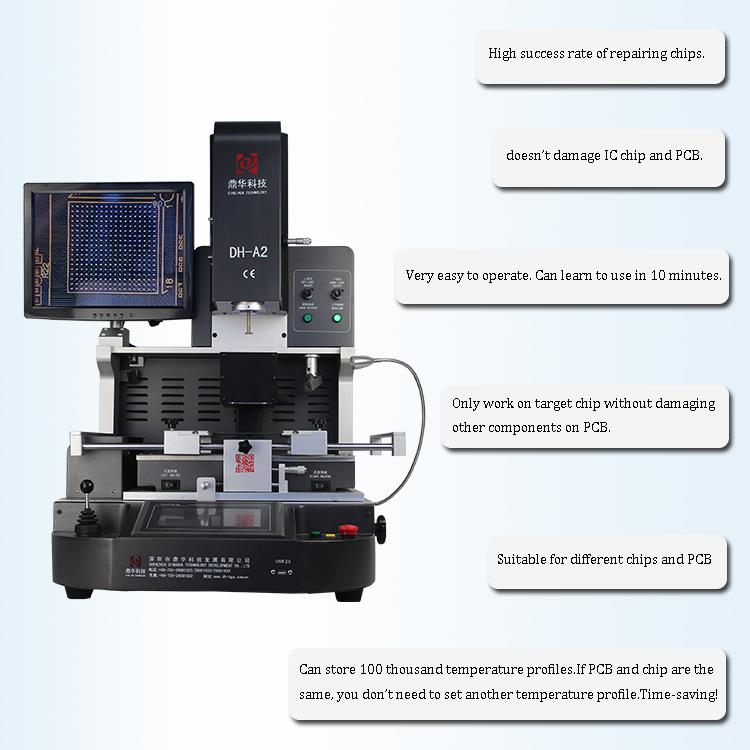

5. Nima uchun bizning IC almashtirish mashinamizni tanlashimiz kerak?

6.IC almashtirish mashinasi sertifikati

Sifatli mahsulotlarni taklif qilish uchun SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD birinchi bo'lib o'tdi.

UL, E-MARK, CCC, FCC, Idoralar ROHS sertifikatlari. Shu bilan birga, Dinghua sifat tizimini takomillashtirish va takomillashtirishga ega

ISO, GMP, FCCA, C-TPAT joyida audit sertifikatidan o'tdi.

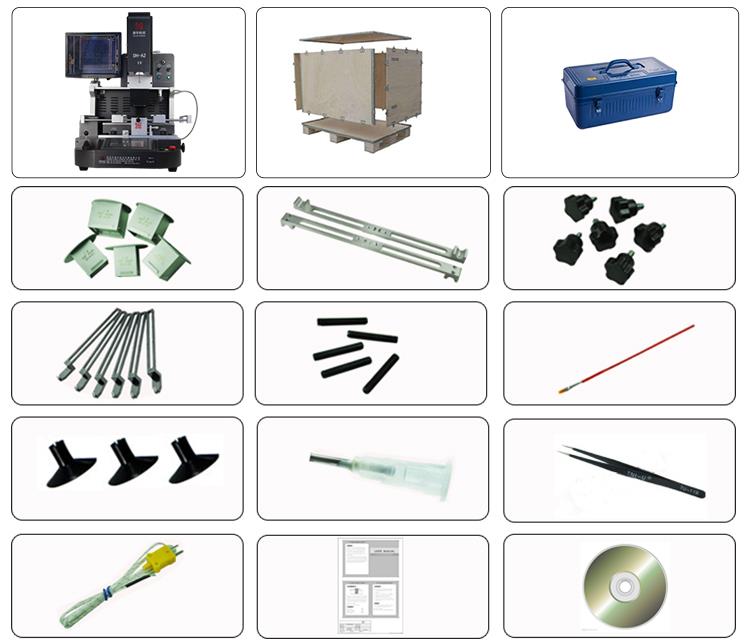

7. Qadoqlash va jo'natishIC almashtirish mashinasi

8.IC almashtirish mashinasi uchun aloqa

 Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

9. Tegishli bilimlar

Ta'mirlashga tayyorlaning

1. Muvaffaqiyatsizlikning dastlabki tahlilini o'tkazing:

Buni qilishga jur'at etishni targ'ib qilish shafqatsizlikni rag'batlantirishni anglatmaydi. Muvaffaqiyatsizlik fenomeni kabi, muvaffaqiyatsizlikning sababi ham bir xil emas. Agar siz ham xuddi shunday holatga duch kelsangiznosozlik fenomeni bo'lsa, dori-darmonlarni ko'r-ko'rona qabul qilish va qurilmani ko'r-ko'rona almashtirish oqilona emas. Agar parvarishlash vaqtida biroz shubhangiz bo'lsa, siz ishtiyoqli bo'lasizqurilmani almashtirish uchun. Bu, shuningdek, ko'plab yangi nosozliklarni keltirib chiqarishi mumkin, bu esa muammolarni keltirib chiqaradi yoki texnik xizmat ko'rsatishni qiyinlashtiradi. Og'ir holatlarda, qimmatbaho elektron platademontaj qilish va butunlay ishdan bo'shatish mumkin va qayta tiklanmaydi.

Xo'sh, to'g'ri yo'l nima? Tegishli komponentlarni diqqat bilan o'lchash uchun ehtiyot bo'lish kerak. Misol uchun, agar qurilma noto'g'ri ishlashi aniqlansa, bu kerak emasqurilma buzilganligini darhol tasdiqlash uchun. Buning o'rniga, uning atrofidagi turli xil qurilmalar va izlarni qo'shimcha tekshirish kerak. Faqat keng qamrovli tekshirish orqali mumkinbiz hodisani ko'ramiz va mohiyatini ochamiz.

Xatolarni tahlil qilish ishining umumiy bosqichlari quyidagilardan iborat:

(1), elektron plataning ishlamay qolishi fenomeni (ta'mirlash xodimlariga so'rov).

(2) Nosozlik hodisasi bo'yicha buzilishlarni taqsimlashning mumkin bo'lgan joylarini dastlabki tahlil qilish.

(3), elektron plataning funktsional maydon bo'linishiga ko'ra, oddiy nosozliklar oqimi jadvalini tuzing.

(4), noto'g'ri oqim sxemasiga muvofiq bosqichma-bosqich, bu hukm tajribasini to'plash uchun juda foydali.

Bunga qo'shimcha ravishda, nosozlik tuzatilgandan so'ng, barcha texnik xizmat ko'rsatish tartib-qoidalari yozilishi kerak va tegishli parvarishlash materiallari kelgusida texnik xizmat ko'rsatishga rahbarlik qilish uchun saralanishi va saralanishi kerak.



2. Kerakli vositalar va ma'lumotlarni tayyorlang:

(1) Xizmat tekshirgich, multimetr (raqamli / ko'rsatkich), qisqa tutashuv kuzatuvchisi, dasturchi, EPROM o'chirgich, signal generatori kabi kerakli o'lchov vositalarini tayyorlang.chastota o'lchagich, saqlash osiloskopi, mantiqiy analizator va boshqalar. Kerakli ta'mirlash asboblarini tayyorlang, masalan, cımbız, IC ekstraktorlar, sim kesgichlar, diagonal pense, antistatik qo'lqoplar, chang-yuvish uchun quloqchalar va cho'tkalar, induktiv bo'lmagan tornavidalar, elektrostatik qalamlar, elektr lehim dazmollari, lehim asboblari, issiq havo tabancasi, doimiy haroratli lehim stantsiyasi,va hokazo.

(2) TTL seriyasi, COMS seriyasi, umumiy xotira seriyasi, umumiy LSI seriyasi, umumiy interfeysli qurilmalar seriyasi, umumiy analog kalit seriyasi kabi keng tarqalgan ishlatiladigan komponentlarni tayyorlang,va hokazo. Bundan tashqari, rezistorlar (rezistorlar), kondansatörler, indüktörler, tranzistorlar va boshqalarning ayrim seriyalarini tayyorlang.

Albatta, bunga tayyorgarlik ko'rish har kimga qiyin. Yuqorida aytib o'tilganidek, to'liq tayyorlangan bo'lsa ham, u mutlaqo bir xil bo'lmaydi. Bu erda oddiy ro'yxatga olish.

Ko'p narsalar faqat ma'lum holatlarda foydali bo'ladi. Masalan, murakkab elektron plataning quvvat manbai va tuproq o'rtasidagi qisqa tutashuv ma'lum bir qurilma tomonidan sodir bo'ladi, lekinsinov vaqtida barcha qurilmalarning elektr ta'minoti va yerga qisqa tutashuvi. Tekshirish juda qiyin. Hozirgi vaqtda qisqa tutashuv kuzatuvchisiga ega bo'lish juda oddiy.

(3) Tekshiruvdan oldin ta'mirlash xodimlari noto'g'ri elektron plataning shikastlanishini va uskunadagi diagnostika hisobotini tushunishlari kerak. Bu to'g'ri ishlash uchun juda muhimdirva xatoni samarali aniqlash.

Agar shartlar ruxsat etilsa, texnik xizmat ko'rsatuvchi xodimlar nosozlik hodisasini ko'rish va ta'mirlash platasi haqiqatan ham noto'g'ri yoki yo'qligini aniqlash uchun saytga borishi kerak. Ya'nideylik, elektron plata to'g'ri ulanganmi, vilka xavfsizmi, sozlamalar o'zgartirilganmi, qurilmani ishlatish bosqichlari to'g'rimi va hokazo, ko'plab yaxshi platalar mavjud.operatorning tajribasi yo'qligi sababli ko'pincha xato sifatida noto'g'ri baholanadi.

(4) Texnik xizmat ko'rsatishdan oldin, normal sharoitda noto'g'ri elektron plataning har bir sinov nuqtasining mantiqiy darajasini va mantiqiy to'lqin shaklini bilish yaxshidir. Hech bo'lmaganda funktsiyalarni tushunish vahar bir asosiy qurilmadan foydalanish va tegishli qurilmalarning parametr qo'llanmalarini tayyorlang. Istalgan vaqtda tayyor va tahlil qiling.

(5) Elektr ta'minotini sinab ko'rishdan oldin, noto'g'ri quvvat manbai turini, ijobiy va salbiy kutupluluğunu, zaif komponentlar va qisqa tutashuvi, etishmayotgan qismlari va boshqalarni aniqlash kerak.elektron plata. Noto'g'ri quvvat manbai qo'shilmasligi uchun dastlabki quvvat sinovida ehtiyot bo'ling. Yomon taxta.

3. Xuddi shu doska nosozliklarni tuzatish uchun katta ahamiyatga ega:

Texnik xizmat ko'rsatuvchi xodimlar uchun ta'mirlash bo'limi yoki ta'mirlash ustasidan noto'g'ri taxta bilan bir xil bo'lgan yaxshi taxta yoki noto'g'ri taxta bilan bir xil bo'lgan yomon taxtani taqdim etishni so'rash yaxshidir.

Bugungi komponent darajasida texnik xizmat ko'rsatishda ko'plab sinov asboblari yaxshi va yomon taxtali qurilmalar uchun nisbatan yaxshi taqqoslash funktsiyalariga ega. Muvaffaqiyatli bo'lish uchun yaxshi taxtaning qiymatita'mirlash, ba'zan elektr sxemasidan ancha katta bo'lib, bu ta'mirlash tezligini va ta'mirlash tezligini sezilarli darajada oshirishi mumkin.

Noto'g'ri elektron plata bilan bir xil bo'lgan yomon elektron plata ham texnik xizmat ko'rsatish uchun katta mos yozuvlarga ega. Chunki ikkita yomon taxtaning xato nuqtalari bir xil bo'lishi shart emas,

nosozlik nuqtalari bir xil bo'lsa ham, zarar darajasi bir xil emas. Shuning uchun, ta'mirlashdan ko'ra, bir vaqtning o'zida bir nechta bir xil yomon taxtalarni ta'mirlash ko'pincha osonroq va osonroqdiryomon taxta.
