BGA Chipni yo'q qilish va lehim mashinasi

To'liq IR BGA ishlov berish stantsiyasi, ikkita isitish zonasi, chip hajmi: 2 * 2 ~ 80 * 80mm, PCB hajmi: 300 * 360MM

Ta'rif

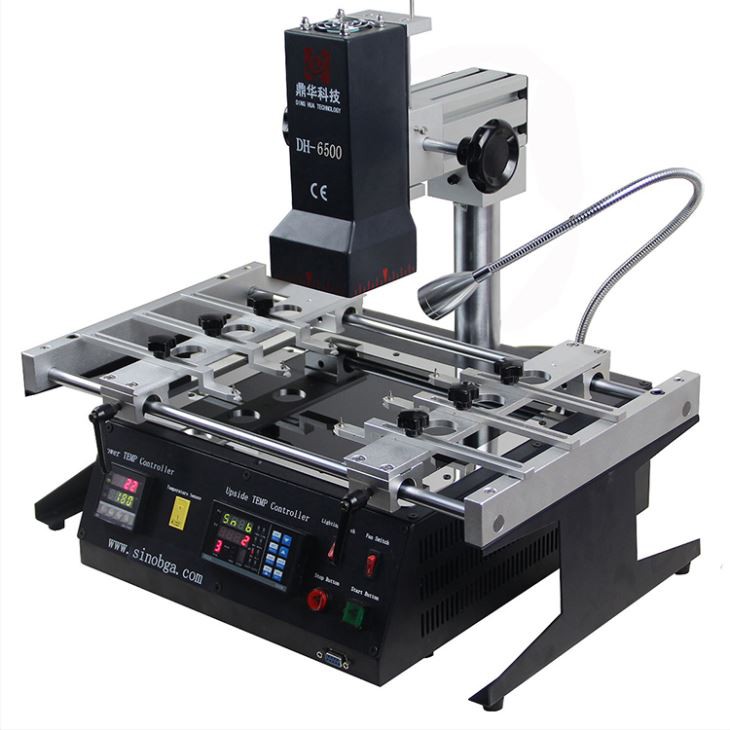

BGA chipini bo'shatish va lehim mashinasi

BGA ishlov berish stantsiyasi DH-6500 - bu eng uzoq tarixiy ishlov berish mashinasi bo'lib, XBOX, PS3, PS4 va kompyuterlarni ta'mirlash uchun keng qo'llaniladi.

Ushbu ishchi stolga lehimlash yoki eritish uchun mahkamlangan boshqa chip uchun V-truba, alligator qisqichi va universal armatura mavjud.

Yuqoridan yuqoriga yoki pastga, chapga yoki o'ngga sozlanishi mumkin, bu esa komponentni lehimlash yoki yo'q qilish uchun juda qulaydir.

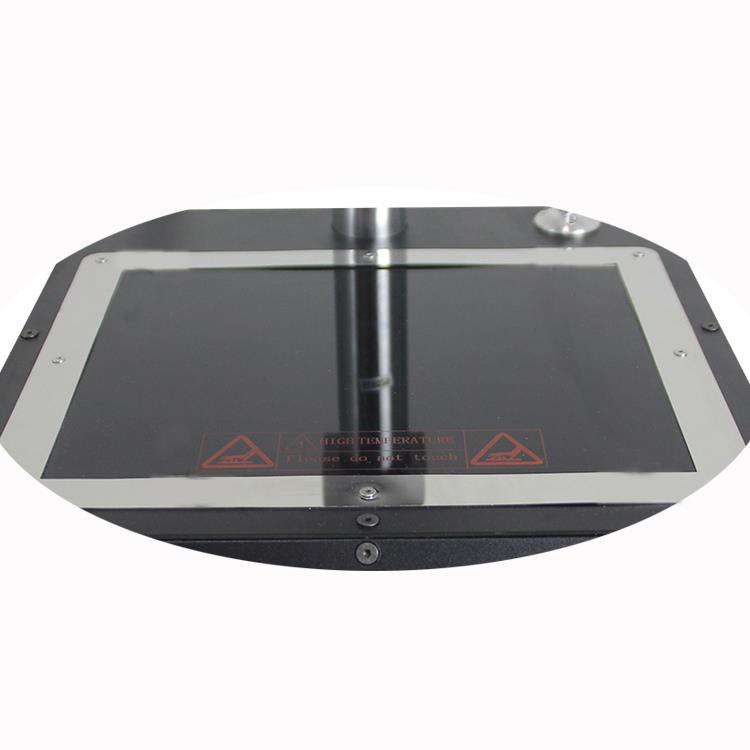

IR preheating

Televizor, o'yin pristavkalari va boshqa aloqa uskunalari kabi 300 * 360 mm o'lchamdagi PCB uchun murojaat qilingan IR qizdirish zonasi.

2. BGA chipni bo'shatish va lehim mashinasining tafsilotlari

DH-6500 ning xususiyatlari
Umumiy quvvat	2300W
Yuqori isitgich	450W
Pastki isitgich	1800W
Quvvat	AC110 ~ 220V ± 10 ％ 50 / 60Hz
Yuqori bosh harakati	Yuqoriga / pastga, erkin aylantiring.
Yoritish	Tayvanda ishlaydigan yorug'lik har qanday burchakka o'rnatildi. 5W
Saqlash	Harorat rejimining 10 guruhini saqlang

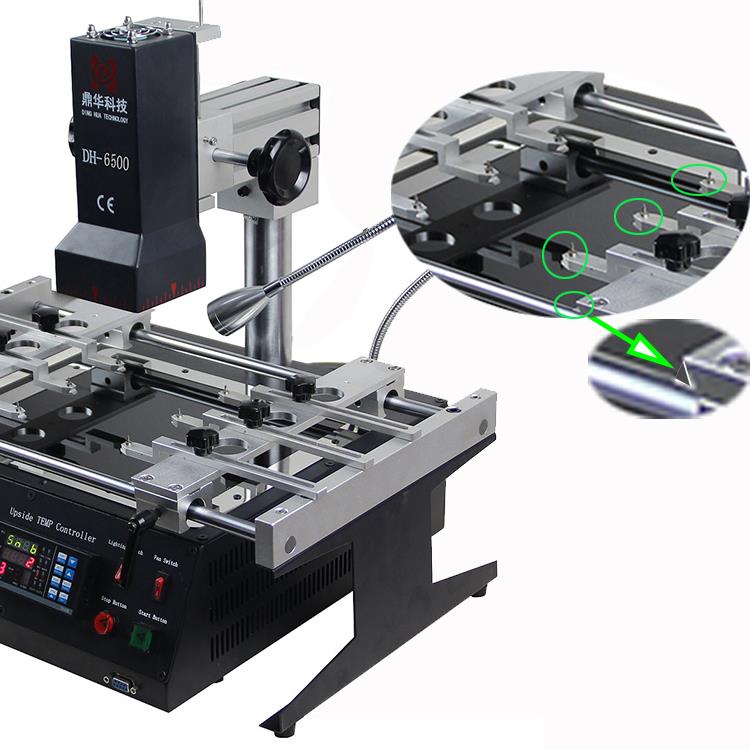

Joylashtirish	V-truba, tenglikni qo'llab-quvvatlash tashqi universal armatura bilan X, Y yo'nalishda sozlanishi
Haroratni boshqarish	K-TYPE, yopiq halqa
Vaqtning aniqligi	± 2 ℃
Tenglikni hajmi	Maks 300 * 360mm Min20mmⅹ20mm
Og'irligi	16kg

3. BGA chipini bo'shatish va lehim mashinasi

mobile repair

4. BGA chipni bo'shatish va lehim mashinasining mahsulot xususiyatlari

DH-6500 - bu kompyuterni sinxronlash va CBGA, CCGA, CSP, QFN, MLF, PGA va epoksi μBGA tarkibiy qismlarini ta'mirlash uchun universal yarim avtomatik infraqizil ta'mirlash kompleksi. Har xil harorat rejimlarini o'rnatish turli xil sotuvchilarni, shu jumladan qo'rg'oshinni ishlatganda kerakli lehim rejimini tanlash imkonini beradi.

XUSUSIYATLARI

Noutbuklarning anakartlarini, shaxsiy kompyuterlarni, server platalarini, sanoat kompyuterlarini, barcha turdagi o'yin pristavkalarini, aloqa uskunalari platalarini, LCD televizorli uskunalarni va BGA katta platalari bilan ishlaydigan boshqa uskunalarni ta'mirlash kompleksi.

CBGA, CCGA, CSP, QFN, MLF, PGA va epoksi μBGA ning barcha turlarini lehimlash va ta'mirlash uchun juda mos keladi.

Qo'rg'oshin va qo'rg'oshinsiz lehimlash uchun ishlatiladi.

To'q rangli infraqizil lehim texnologiyasidan foydalanadi.

Haroratni aniqroq aniqlash uchun zamonaviy K tipli termojuftdan foydalanadi.

Qayta aloqa yordamida haroratni boshqarish texnologiyasi haroratni aniq nazorat qilishni va issiqlikning bir tekis taqsimlanishini ta'minlaydi.

Demontaj jarayoni atigi 5 daqiqa davom etadi.

Maksimal harorat 400 ° C ga etadi.

Kompyuterga yoki noutbukga "IRSOFT" dasturi yordamida USB interfeysi va boshqarish orqali ulanish imkoniyati.

Harorat ko'tarilishning 8 pozitsiyasini va haroratni ushlab turishning 8 pozitsiyasini o'rnatish imkoniyati.

Bir vaqtning o'zida harorat rejimining 10 guruhini saqlash qobiliyati.

To'plam qo'llanma va demo-video bilan birga CD bilan birga keladi.

5. klaviaturani qayta ishlash stantsiyasining mahsulot tafsilotlari

Sovutish foniy

Isitishni tugatgandan so'ng, PCB taxtasi deformatsiyasini oldini olish uchun PCB taxtasini sovutish uchun yuqori quvvatli fanni qo'l bilan yoqing.

Harorat zonasi

Oldindan isitiladigan harorat zonasi Tayvan seramika isitish plitasini ishlatadi, bu esa plastinka tenglikni yanada qizdiradi. Noto'g'ri isitish tufayli PCB taxtasining zaiflashishiga yo'l qo'ymang. Kichkina chiplarning qulab tushmasligi va yonib ketmasligi uchun taxtaga zo'ravon oynalarni qo'shing.
