Mobil telefon avtomatik BGA qayta ishlash stantsiyasi

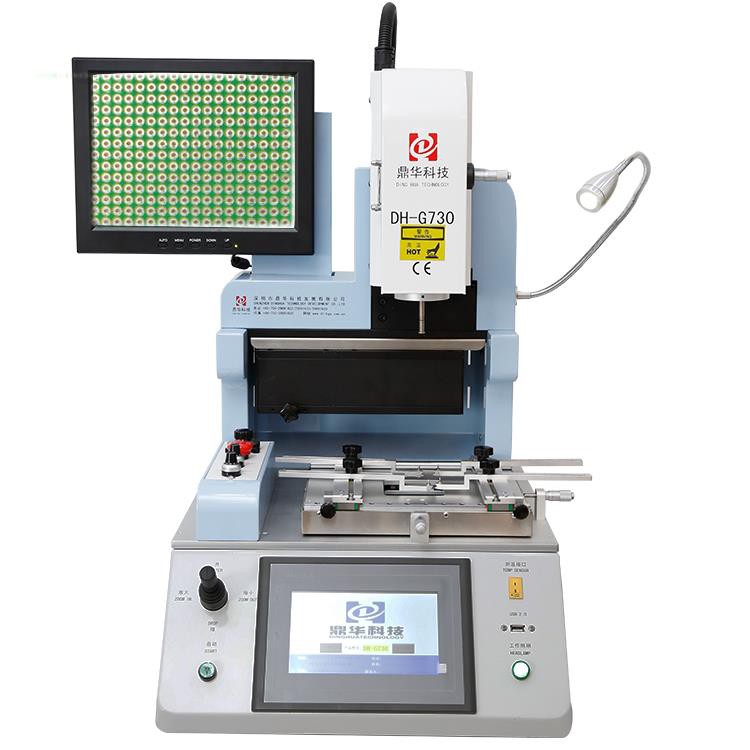

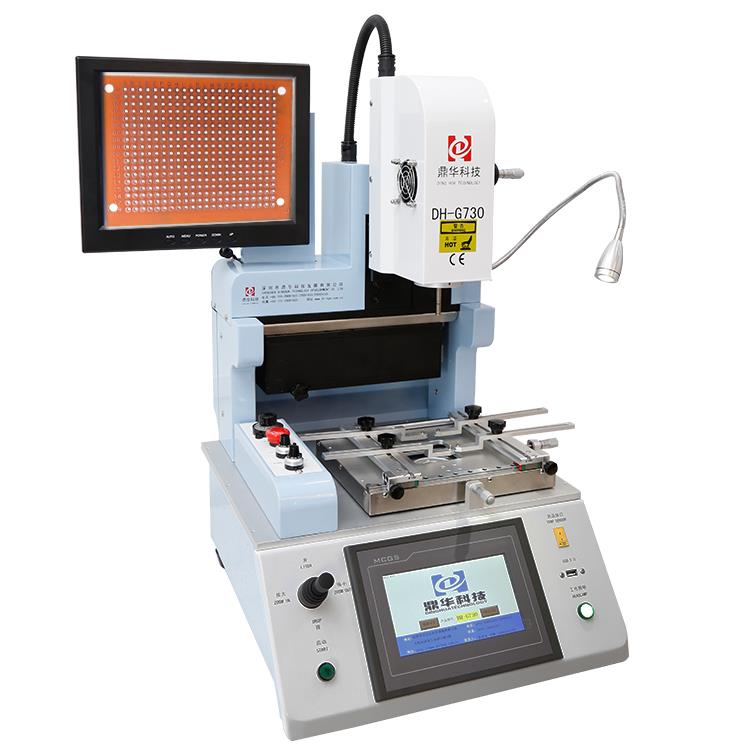

Mobil telefonni ta'mirlash stantsiyasi IC qayta to'plash mashinasi DH-G730 mashinasi tomoni, iPhone, Samsung va Huawei va boshqalar uchun ishlatiladi DH-G730 IC qayta ishlash stantsiyasi kichik PCBa uchun ta'mirlandi
Ta'rif
Mobil telefonni ta'mirlash stantsiyasi iPhone uchun mo'ljallangan IC isyon mashinasi
DH-G730 mashinasining chap tomoni. Joystik, yuqori havo oqimini sozlash funksiyasi va iPhone, Samsung va Huawei uchun favqulodda vaziyatlar tugmasi va boshqalarni ta'mirlash.
Mashinaning o'ng tomoni, quvvatni himoya qilish tugmasi, ishlaydigan LED chiroq. Kichik PCBa uchun IC qayta ishlash stantsiyasi ta'mirlandi.

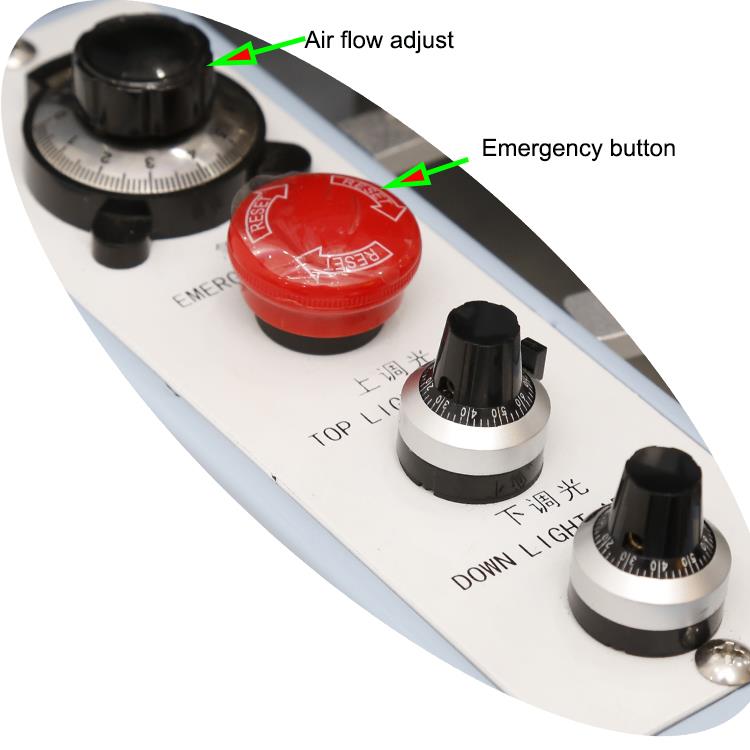

Yuqori havo oqimini sozlash tugmasi, favqulodda kalit va optik CCD linzalarini sozlash chiroqlari , iPhone'da IC chipini tuzatish uchun ishlatiladi.

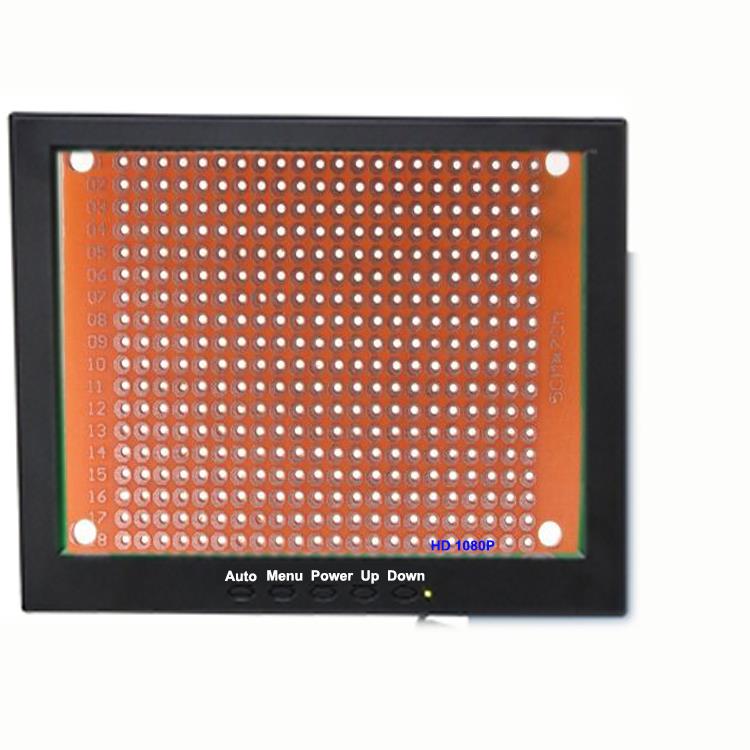

HD displey ekrani, 1080P 15 dyuym, 200 martagacha kattalashtirish / kichraytirish, bu har bir nuqtani aniq ko'rish imkonini beradi.

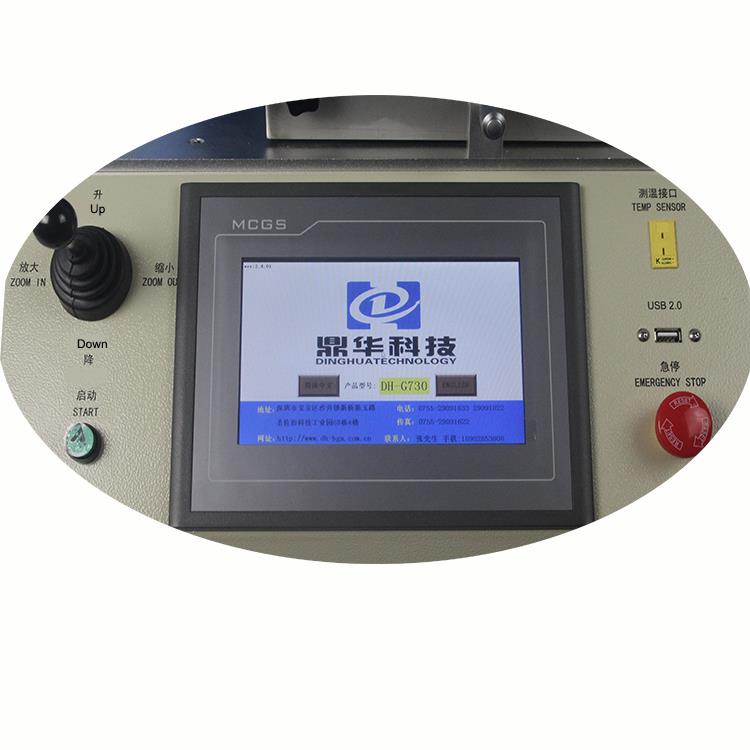

Oson va qulay ishlash interfeysi, qo'lda, joystiklardan foydalanib, barcha parametrlarni o'rnating, so'ngra barcha ishni boshlash uchun "boshlash" tugmasini bosing.
Umumiy quvvat | 2500W |
Yuqori isitgich | 1200W |
Pastki isitgich | 1200W |
Quvvat | AC110~240V±10% 50/60Hz |
Ishlash rejimlari | Ikki rejim: qo'lda va avtomatik. HD sensorli ekran, aqlli odam-mashina, raqamli tizim sozlamalari. |
Optik CCD kamera linzalari | 90 daraja ochiq/katlama |
Monitor ekrani | 1080P |
Kamerani kattalashtirish | 1x - 220x |
Ish stolini nozik sozlash: | ±15 mm oldinga / orqaga, ± 15 mm o'ngga / chapga, |
Burchakni sozlash uchun yuqori mikrometr | 60 ͦ |
Joylashtirish aniqligi: | ±0,01 mm |
PCB pozitsiyasi | Aqlli joylashishni aniqlash, tenglikni X, Y yo'nalishida "5 ball qo'llab-quvvatlash" plyus bilan sozlash mumkin V-groov pcb braketi va universal armatura. |
Yoritish | Tayvan led ishlaydigan yorug'lik, har qanday burchakni sozlash mumkin |
Harorat profilini saqlash | 50,000 guruh |
Haroratni nazorat qilish | K sensori, yopiq pastadir, PLC boshqaruvi |
Haroratning aniqligi | ±1 daraja |
PCB hajmi | Barcha turdagi mobil telefonlar uchun platalar |
BGA chipi | 1x1 - 80x80 mm |
Minimal chip oralig'i | 0.15 mm |
Tashqi harorat sensori | 1 dona |
O'lchamlari | L500 × W460 × H640 mm |
Sof og'irlik | 37 kg |
Xususiyatlari:
O'rnatilgan sanoat shaxsiy kompyuteri, raqamli tizim sozlamalari, ikkita mustaqil isitish zonasi, Panasonic CCD kamera tizimi, HD
Sensorli ekranli suhbat interfeysi, PLC boshqaruvi, Ko'p funktsiyali integratsiyalashgan boshqaruv, Inson tuzilishi dizayni, Katlama
optik linzalar, Ixtiyoriy raqam, harorat rejimini saqlang va tanlang.
2. Tizimda ikkita ish rejimi: Avtomatik/qo'lda. Avtomatik rejim: tugma bilan BGA-ni avtomatik lehimlash/desolderlash. Qo'llanma
rejim: BGA-ni joystiklar bilan lehimlash/desolderlash uchun qo'lda yuqoriga/pastga yuqori bosh. Ikkala rejim ham optik hizalama bilan birlashtiriladi
va jarayonni tugatish uchun lazer joylashuvi. Shu bilan birga, o'rnatilgan vakuum BGA chipini qulay tarzda olishi mumkin.
3. Ko'p funksiyalar: "tezkor joylashishni aniqlash", "haroratni ushlab turish", "bosim sensori", "tezkor harorat tahlili",
"Isitish tugashidan oldin ovozli ogohlantirish", "HD vizual optik moslashuv", "Yuqori aniq haroratni nazorat qilish, yuqori ta'mirlash
tezligi, yuqori barqarorligi va boshqalar.
4. Yuqori aniqlikdagi k-tipli termojuft yopiq pastadir nazorati va PID avtomatik haroratni qoplash tizimi, PLC bilan
va harorat moduli va ±1 daraja haroratning aniq og'ishini ta'minlash uchun aqlli boshqaruv bloki. Ayni paytda,
tashqi haroratni o'lchash ulagichi haroratni aniqlash va real vaqtda haroratni aniq tahlil qilish imkonini beradi
egri chiziq.
5. Harakatlanuvchi universal armatura tenglikni ta'mirlashning barcha turlariga mos keladigan chekka komponentda PCB shikastlanishining oldini oladi.
6. Ishlash uchun yorqinlikni ta'minlash uchun yuqori quvvatli LED yorug'lik va turli o'lchamdagi magnit nozullar, titanium qotishma materiallari,
oson almashtirish va o'rnatish, hech qachon deformatsiya va zanglamaydi.
7. 6-8 segmentlar harorati yuqori isitish va pastki isitish uchun (16 ta segmentgacha) o'rnatilishi mumkin. 50,{4}} harorat guruhlari
egri chiziqlar saqlanishi mumkin, ular har xil BGA bo'yicha istalgan vaqtda raqamlanishi, o'zgartirilishi va qo'llanilishi mumkin. Egri chiziqni tahlil qilish, sozlash
va sozlash sensorli ekranda ham mavjud.
8. Isitish tugashidan 5-10 soniya oldin ovozli ogohlantirish bilan: operatorga BGA chipini o'z vaqtida olishni eslating. Issiqlikdan keyin,
sovutish foniy avtomatik ravishda ishlaydi, harorat xona haroratiga soviganida (<45℃ ), the cooling system will
isitgichning qarishini oldini olish uchun avtomatik ravishda to'xtating.
Idoralar sertifikatini tasdiqlash. Ikki tomonlama himoya: haddan tashqari issiqlik himoyasi va favqulodda to'xtatish funktsiyasi.
