Avtomatik optik SMD qayta ishlash mashinasi

Avtomatik optik smd qayta ishlash mashinasi

1. Tezkor ko‘rib chiqish:

Avtomatik optik SMD qayta ishlash mashinalari har qanday elektronikani yig'ish liniyasi uchun yuqori samarali va ko'p qirrali vositalardir. Ular samaradorlik, aniqlik va sifat nazoratini yaxshilashi mumkin bo'lgan qator imtiyozlarni taklif qiladi.

Birinchidan, bu mashinalar hatto eng murakkab sirtga o'rnatiladigan qismlarni ham qulaylik va tezlik bilan ta'mirlash va almashtirishga qodir. Ularning ilg'or optik tizimlari komponentlarning aniq joylashishi va hizalanishini ta'minlaydi, ularning to'g'ri o'rnatilishi va to'g'ri ishlashini kafolatlaydi.

Ikkinchidan, avtomatik optik SMD qayta ishlash mashinalari foydalanuvchilarga qulay va ishlatish uchun qulay. Intuitiv dasturiy ta'minot va boshqaruv vositalari bilan operatorlar ulardan foydalanishni tezda o'rganishi mumkin, bu esa mashg'ulot vaqtini qisqartiradi va umumiy samaradorlikni oshiradi.

Bundan tashqari, ushbu mashinalar juda ishonchli va izchil. Ular ishonchli ishlash va aniqlikni taklif qiladi, har bir yig'ilish har safar bir xil yuqori standartda bajarilishini ta'minlaydi, nuqsonlar va xatolar xavfini kamaytiradi.

Bundan tashqari, avtomatik optik SMD qayta ishlash mashinalari uzoq muddatda iqtisodiy jihatdan samarali. Ular nisbatan kam texnik xizmat ko'rsatishni talab qiladi va uzoq xizmat muddatiga ega, bu esa pulni tejash va daromadlarini yaxshilashni istagan elektronika ishlab chiqaruvchilari uchun aqlli sarmoyaga aylanadi.

Xulosa qilib aytganda, avtomatik optik SMD qayta ishlash mashinasidan foydalanishning afzalliklari aniq. Ular sirtga o'rnatiladigan komponentlarni ta'mirlash va almashtirish, unumdorlik, aniqlik va sifat nazoratini yaxshilash uchun ko'p qirrali va samarali echimni taqdim etadi, shu bilan birga vaqt o'tishi bilan foydalanish oson va tejamkor bo'ladi.



2. Spetsifikatsiya



Spetsifikatsiya
1	Umumiy quvvat	6800W
2	Yuqori isitgich	1200W
3	Pastki isitgich	2-1200 Vt, 3-chi IQ isitgich 4200 Vt
4	Quvvat	AC220V±10％50Hz
5	Ishlash rejimi	Ikki rejim: qo'lda va avtomatik.
6	HD sensorli ekran	aqlli odam-mashina, raqamli tizim sozlamalari.
7	Optik CCD kamera linzalari	Oldinga / orqaga, o'ngga / chapga qo'l bilan
8	Chip oziqlantiruvchi	avtomatik
9	Xususiyat	Vakuum so'rg'ich moslashuvchan bo'lishi mumkin (1 ~ 3 sm), markazni avtomatik ravishda toping chip, ishchi platformaga o'rnatilgan bahor va IR ko'chirilishi mumkin yorug'lik yoki o'ng va boshqalar.
10	Kamerani kattalashtirish	10x - 220x
11	Ish stolini nozik sozlash:	±15 mm oldinga / orqaga, ± 15 mm o'ngga / chapga
12	BGA joylashuvi	Lazer pozitsiyasi, pcb va bga ning tez va aniq pozitsiyasi
13	PCB joylashuvi	Aqlli joylashishni aniqlash, tenglikni X, Y yo'nalishlarida sozlash mumkin "5 ball qo'llab-quvvatlash" + V-groove pcb braket + universal armatura.
14	Haroratni nazorat qilish	K sensori, yopiq pastadir, PLC boshqaruvi
15	Joylashtirish aniqligi:	±0,01 mm
16	Haroratning aniqligi	±1 daraja
17	Yoritish	Tayvan led ishlaydigan yorug'lik, har qanday burchakni sozlash mumkin
18	Harorat profilini saqlash	50000 guruh
19	PCB hajmi	Maks 530×490 mm Min 22×22 mm
20	BGA chipi	2x2 - 80x80 mm
21	Minimal chip oralig'i	0.15 mm
22	Tashqi harorat sensori	4 dona
23	Mashina o'lchamlari	780x740x890mm
24	Sof og'irlik	97 kg
25	Brutto vazni	140 kg
26	Qadoqlash o'lchami	118*86*121 mm

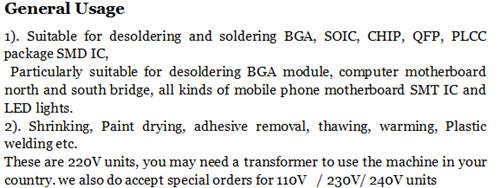

2.Mahsulot xususiyatlari va DH-A4D BGA qayta ishlash stantsiyasidan foydalanish

1. Dinghua DH-A4 BGA qayta ishlash stantsiyasining ilg'or xususiyatlari
2. O'rnatilgan sanoat kompyuteri, yuqori aniqlikdagi sensorli ekran interfeysi, PLC boshqaruvi
3. K tipidagi yopiq tutashuv boshqaruvi
4. avtomatik haroratni sozlash tizimi
5. V-groove PCB-ni qo'llab-quvvatlash
6. Moslashuvchan va qulay olinadigan armatura
7. Har xil o'lchamdagi BGA nozullari

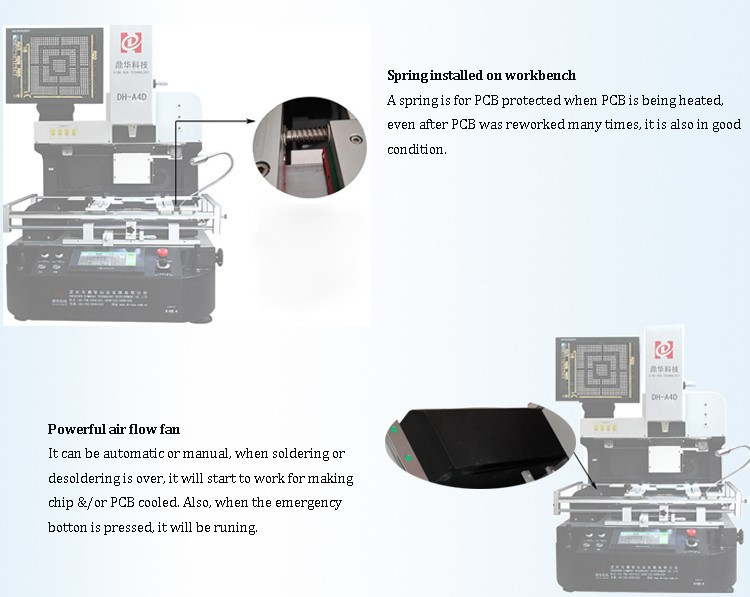

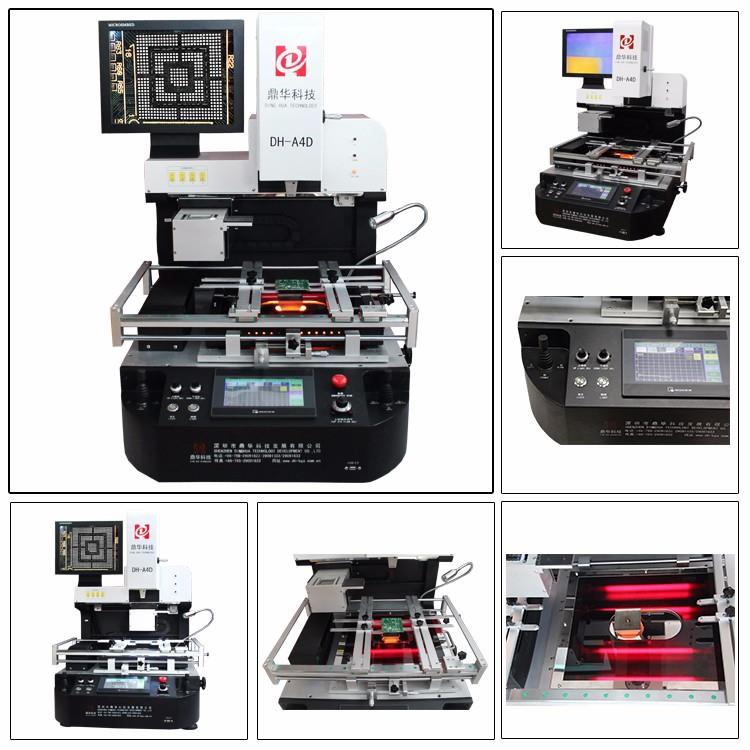

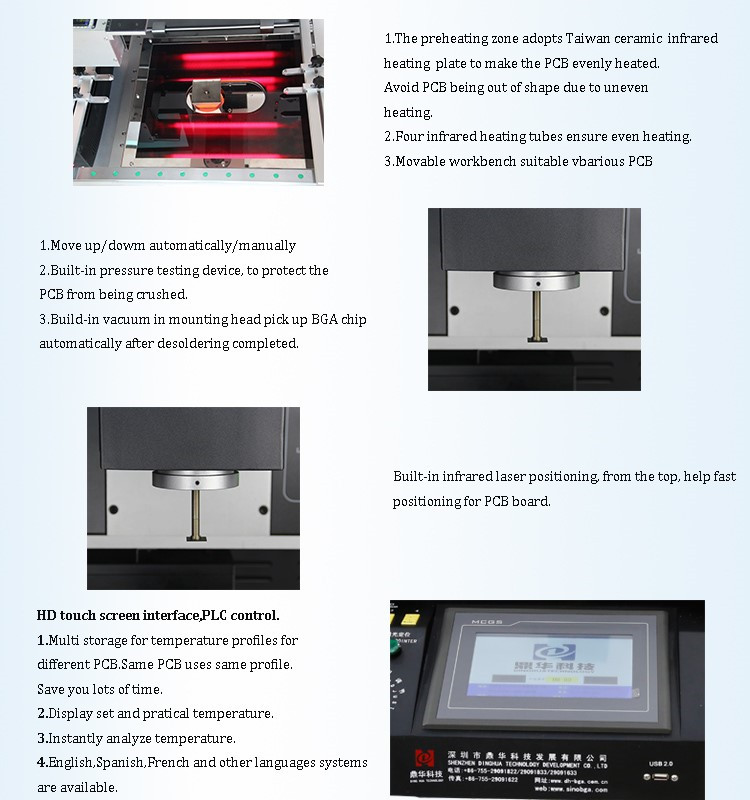

4.A4 BGA REWORK STATION ning batafsil tasvirlari





3. Kompaniya profili

Biz haqimizda



4. Fabrikamız va BGA qayta ishlash stantsiyasining ba'zi rasmlari

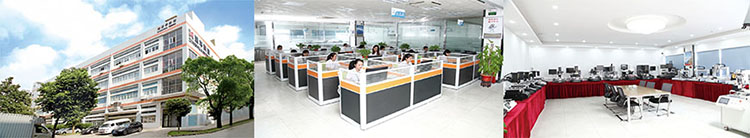

Ofislar

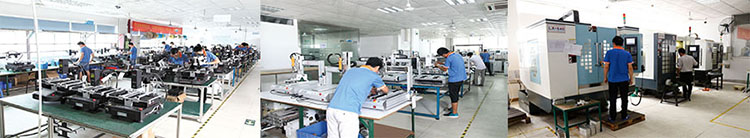

Ishlab chiqarish liniyalari

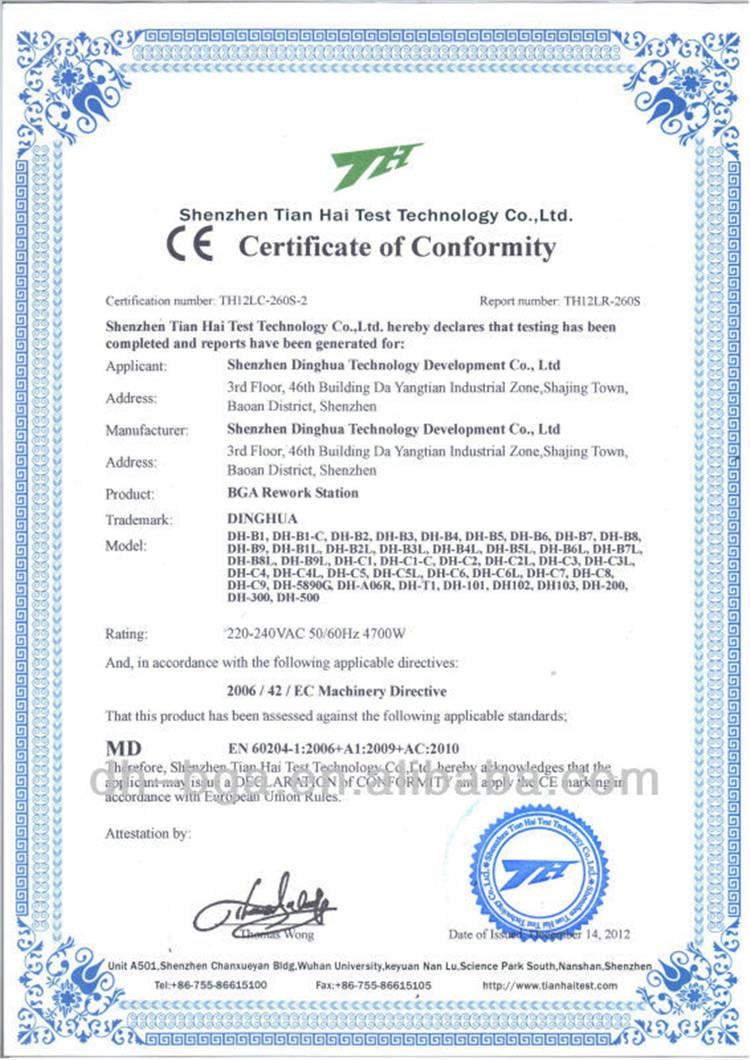

Quyidagi kabi Patentlar va Idoralar sertifikati







5. Mijozlarimizning bir qismi





6. DH-A4D BGA REWORK STATION ning qadoqlash, yetkazib berish va xizmatlari

O'rama bo'yicha hisob-kitob hujjati; Yuk-mol hujjati

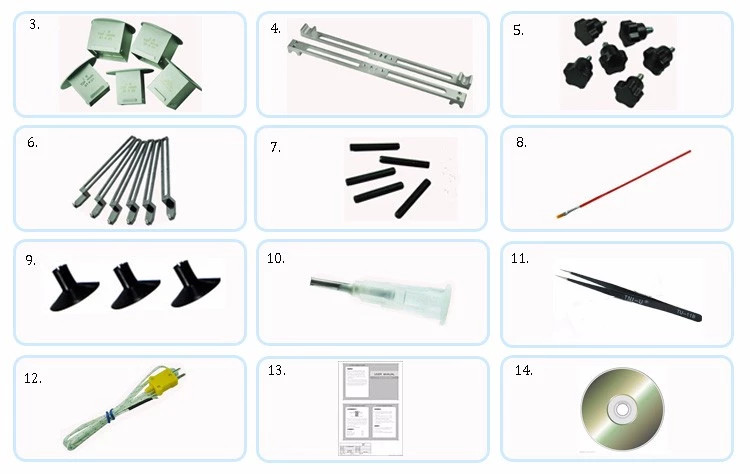

1	Mashina	1 to'plam
2	Hammasi qadoqlangan	yog'och qutilarda
3	Yuqori nozul:	3 dona (31*31mm, 38*38mm, 41*41mm)
4	Pastki nozul:	2 dona (34 * 34 mm, 55 * 55 mm)
5	Nur:	2 dona
6	Olxo'ri tugmasi:	6 dona
7	Yagona armatura:	6 dona
8	Qo'llab-quvvatlash vinti:	5 dona
9	Cho'tkasi qalam:	1 dona
10	Vakuum chashka:	3 dona
11	Vakuumli igna:	1 dona
12	cımbız:	1 dona
13	Harorat sensori simi:	1 dona
14	Professional qo'llanma:	1 dona
15	O'quv diski:	1 dona

Paket tafsilotlari:

Kontrplak quti (fumigatsiya qilingan),

qadoqlash hajmi: 85 * 119 * 117 sm,

aksessuarlar: nozullar, termojuft,

ichki olti burchakli kalitlar va o'qitish

CD va boshqalar.



Yetkazib berish tafsilotlari,

DHL, TNT, FEDEX, havo transporti, dengiz tashish va quruqlikdagi transport va boshqalar tomonidan yetib borish uchun 3 ~ 30 kun kerak bo'ladi.

turli yuk tashish usullari bo'yicha maqsad.





7. Tez-tez so'raladigan savollar

Q. Sizning mahsulotingizning afzalligi nimada?

Javob: * Bizning barcha mahsulotlarimiz Idoralar sertifikatiga ega.

* Biz original zavodmiz, narx ancha raqobatbardosh va pul uchun yuqori qiymatga ega.

* Professional muhandislar va savdo jamoasi sizga yordam beradi



Savol: Sizning paketingiz nima? Tashish paytida xavfsizmi?

Javob: Bizning barcha BGA qayta ishlash stantsiyamiz ichkariga mahkamlash uchun ko'pik, tayoq va tasmali qattiq yog'och qutiga qadoqlangan. Bu xavfsiz

tashish paytida etarli.



Savol: Mashina qaysi yo'l va necha kun keladi? Sizning paketingiz nima?

Javob: Biz DHL, Fed-ex, UPS va boshqalar tomonidan jo'natamiz (Eshikdan eshikgacha xizmat ko'rsatish), kelish uchun 4 ~ 7 kun; eng yaqin aeroportga havo orqali

(Eshikdan aeroportga xizmat ko'rsatish) 2 ~ 5 kun yetib boradi; dengiz orqali eng yaqin dengiz portiga, yetib kelish uchun 10 ~ 20 ~ 30 ~ 40 kun.

(turli mamlakat har xil vaqt)



Savol: Kafolat haqida, sotishdan keyingi xizmat qancha vaqt va qanday amalga oshiriladi?

Javob: Ehtiyot qismlar uchun 1 yil kafolat va butun umr texnik yordam. Har qanday savol uchun bizda professional texnik guruh bor,

yordamchi videolar ham taqdim etiladi.
