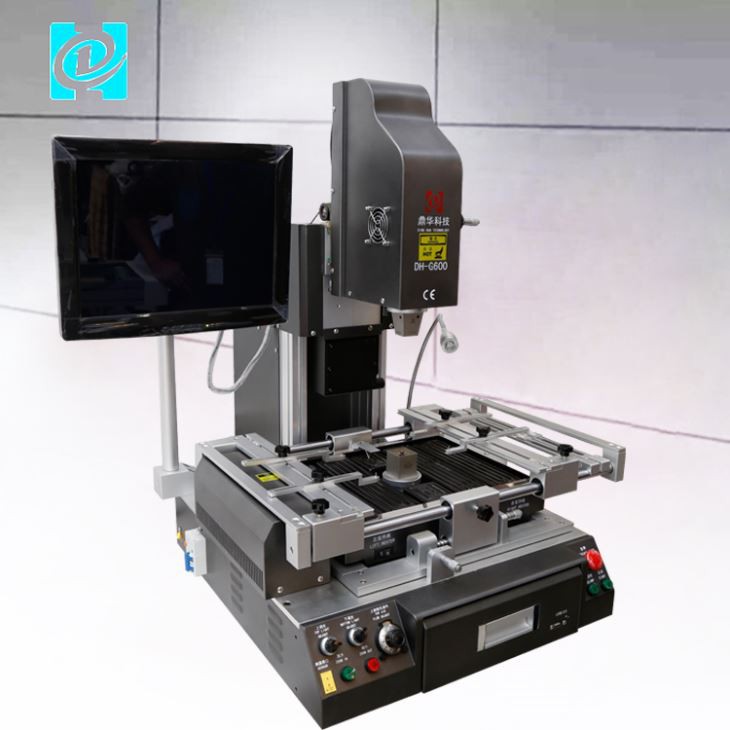

Optik Labtop BGA qayta ishlash stantsiyasi
1. Tezkor ko'rib chiqish: DH-G600 BGA qayta ishlash mashinasining xususiyatlari
Ta'rif
Optik noutbuk bga qayta ishlash stantsiyasi
1. Tezkor ko'rib chiqish:
DH-G600 BGA qayta ishlash mashinasining xususiyatlari
1. Noutbuklar, kompyuterlar, mobil telefonlar va boshqalarda chip darajasini almashtirishda keng qo'llaniladi.
2. Avtomatik olib tashlash, o'rnatish va lehimlash.
3. BGA va Komponentlarni aniq o'rnatish uchun HD Optical Alignment tizimi.
4. Laser Positioning BGA Chip va anakartni tezda tekislashi mumkin.
|
Mahsulot parametri
|
3. DH-G600 BGA qayta ishlash stantsiyasining asosiy xususiyatlari
- Qo'llash sohasi (qayta ishlash ilovalarining to'liq to'plami)
- O'rta va yirik xizmat ko'rsatish markazlari.
- Mobil va radio tizim qurilmalari.
- Uyali telefonlar, PDAlar, Portativ kompyuterlar, noutbuklar va anakartlar.
- LAN qurilmalari, tarmoq tugunlari va harbiy aloqa uskunalari.
- Portativ tibbiy asbob-uskunalar
Xususiyatlari:
1. SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA va All Epoxy undefiled micro BGA ..va hokazo kabi barcha turdagi komponentlar uchun moslashuvchan foydalanish.
2. To'liq qayta ishlash jarayonlari (Pr-Isitish, ho'llash, qayta oqim va sovutish) bosqichlari aniq va standart qayta ishlash jarayoni uchun amalga oshiriladi.
3. Qo'shni komponentlarga ta'sir qilmaydigan IR.
4. To'g'ri va lahzali haroratni o'qish va monitoringini olish uchun sezgir haroratni o'lchash sensori.
5. IClarni xavfsiz va barqaror olib tashlash uchun ichki yig'ish tizimi.
6. PCBlar uchun to'liq va standart va sovutish bosqichi jarayoniga erishish uchun sovutish tizimi.
7. Qayta to'plash uchun asbob
8. Qayta ishlash jarayonida joylashishni aniqlash PCBda lazer ko'rsatgich yordamida qo'llaniladi
9. Paketga kiritilgan aniq va silliq ishlaydigan XY stoli.
10. Manuel rejimlar orqali oson va qulay ishlash.
11. Bir yillik Kafolat amal qiladi.
4. G600 BGA REWORK STATION ning batafsil tasvirlari
HD optik CCD linzalarini moslashtirish tizimi
Kamera ±0,01 mm da almashtirish aniqligini ta'minlash uchun Panasonic, Yaponiyadan import qilingan.

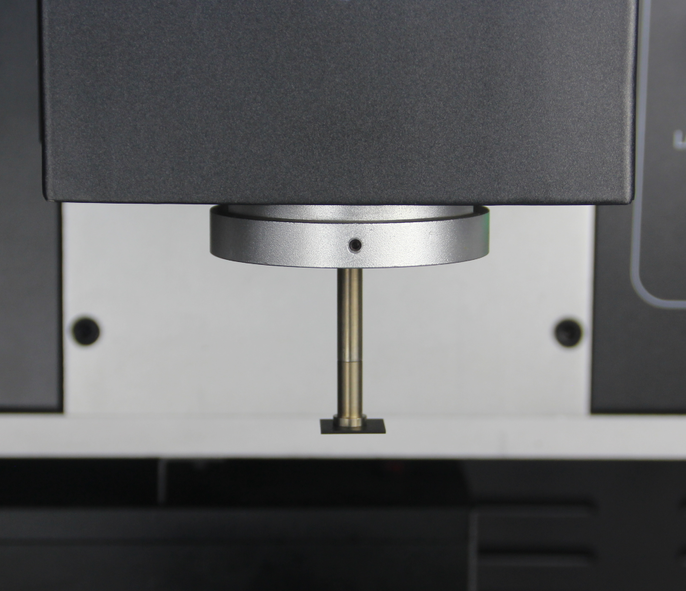

PCBni shikastlanishdan himoya qilish uchun o'rnatilgan bosim sinov qurilmasi bilan o'rnatish boshi.
O'rnatish boshiga o'rnatilgan vakuum lehimlash tugagandan so'ng avtomatik ravishda BGA chipini oladi
Kichkina bga uchib ketishining oldini olish uchun yuqori havo oqimi bilan sozlang.
PCB joylashuvi
V-groove, PCB platalari X va Y o'qlarida sozlanishi va universal armatura bilan jihozlangan.
4. Kompaniya profili
Bizning mijozlarimizning bir qismi
6. G600 BGA REWORK STATION ning qadoqlash, yetkazib berish va xizmatlari
|
Yetkazib berish imkoniyatlari |
|
◆ Namuna to'liq to'lovni olgandan keyin 5 ish kuni ichida yuboriladi. Ommaviy buyurtmalar uchun 7-15 kun. ◆ DHL, FedEx, TNT, EMS va UPS express tomonidan yetkazib berish. Dengiz orqali jo'natish ham mavjud. |
|
DH-G600 Aksessuarlar |
-1 dona foydalanuvchi qoʻllanmasi -1 dona LCD displey -5 dona issiq havo purkagi: yuqori shtutser 3 dona (31x31mm, 38x38mm, 41x41mm), pastki nozul 2 dona (34x34mm, 55x55mm)PS: Issiq havo nozulining oʻlchami chip oʻlchamiga qarab sozlanishi mumkin -1 vakuum so'rg'ichlar to'plami (shu jumladan 4 dona) -2 dona vakuumli prokladka -6 dona universal armatura -4 dona tayanch vint -6 dona Olxo‘ri tugmasi |
7. G600 BGA REWORK STATION ning tez-tez so'raladigan savollari
1-savol: Nima uchun bizni tanlaysiz?
A1:1. Dinghua 10 yildan ortiq tajribaga ega.
2. Professional va tajribali texniklar jamoasi.
3. Yuqori sifatli mahsulot, qulay narx va o'z vaqtida yetkazib berish bilan.
4. Barcha so'rovlaringizga 24 soat ichida javob bering.
2-savol: Yetkazib berish usuli haqida nima deyish mumkin?
A2: Odatda biz namunaviy buyurtmalar uchun DHL, FedEx, UPS va TNT kabi ekspresslarni olamiz. Ommaviy buyurtmalar uchun havo reyslari yoki dengiz orqali jo'natiladi.
3-savol: Ommaviy buyurtmani yetkazib berish muddati qancha?
A3: Buyurtmani yetkazib berish muddati 5-10 ish kunini tashkil qiladi
4-savol: Sizning kafolatingiz qancha?
A4: 12 oy davom etadi.
8. Tegishli bilimlar
Odamlar elektron jihozlarini qayta ishlashlariga ko'p sabablar mavjud. Eng keng tarqalgan sabablar noto'g'ri komponentlar, eskirgan muhandislik qismlarini almashtirish zarurati, yomon lehim birikmalari va kiruvchi lehim tomchilari. Ushbu ishlarning bir qismi mobil telefonlarni ta'mirlash vaqtida amalga oshiriladi.
Qayta ishlashni amalga oshirayotganda, malakali mutaxassislar atrofdagi qismlarni himoya qilishlari kerak. Ular buni yig'ilishdagi termal stressni imkon qadar past darajada ushlab turish orqali amalga oshiradilar. Bu taxtaning potentsial xavfli qisqarishlaridan qochishga yordam beradi.
Qayta ishlashning birinchi bosqichi bitta sirtga o'rnatiladigan qurilmani isitish uchun issiq havo qurolidan foydalanishdir. Bu bosilgan elektron plata va sirtga o'rnatish moslamasi o'rtasidagi barcha lehim birikmalarini eritadi. Ikkinchi bosqich - sirt o'rnatish moslamasini olib tashlash va uchinchi bosqich - eski lehimni olib tashlash uchun o'tkazgichdagi yostiq qatorini tozalash. Eski lehim osongina olinadi. Sizga kerak bo'lgan yagona narsa uni erish nuqtasiga qadar qizdirishdir. Buning uchun lehimli ortiqcha oro bermay, issiq havo tabancası va lehimli temir ishlatiladi.
Yuqoridagi amallarni bajarish uchun malakali mutaxassislar ko'rishni moslashtirish tizimidan foydalanadilar. Eng yuqori darajadagi uskunalar yuqori aniqlikka ega va yuqori aniqlikka ega. Ushbu tizim yangi komponentni pad massiviga aniq joylashtirish imkonini beradi.
Har bir narsa bajarilgandan so'ng, sirtga o'rnatiladigan qurilma elektron plataga lehimlanadi. Lehim profili elektron platani oldindan isitish uchun ishlatiladi. Bundan tashqari, bosilgan elektron plata va qurilma o'rtasidagi ulanishlarni isitish uchun ishlatiladi.
