1. Tezkor ko'rib chiqish:
DH-G600 BGA lehim stantsiyasi noutbuk, PS3, PS4, XBOX360, mobil telefon va boshqalarda chip darajasini ta'mirlashda keng qo'llaniladi.
Lazerli joylashishni aniqlash funktsiyasi bilan jihozlangan DH-G600 bga qayta ishlash stantsiyasi BGA chipi va anakartda tezda joylashishi mumkin.
|
Mahsulot parametri |
|
|
Mahsulot nomi |
lehim va lehim mashinasi |
|
Umumiy quvvat |
5300W |
|
yuqori isitish |
1200w |
|
pastki isitish |
pastki issiq havo isitish 1200W, IR oldindan isitish 2700W |
|
Quvvat |
220V 50HZ/60Hz |
|
Joylashtirish |
V-groove, PCB platalari X, Y o'qlarida sozlanishi va universal armatura bilan jihozlanishi mumkin |
|
Haroratni nazorat qilish |
K-tipi, yopiq halqa |
|
PCB hajmi |
Maksimal 400x380mm, min. 22x22mm |
|
Chip hajmi |
2x2-50x50mm |
|
Minimal chip oralig'i |
0,15 mm |
|
Tashqi harorat sensori |
1 (ixtiyoriy) |
|
N.W. |
taxminan 60 kg |
|
Tegishli anakartlar |
mobil telefon, noutbuk, ish stoli, o'yin konsoli, XBOX360, PS3 |
2. DH-G600 BGA qayta ishlash stantsiyasining mahsulot tavsifi
Xususiyatlari:
1. Eng yangi optik hizalama tizimi, ishlatish oson, muvaffaqiyat darajasi 100% bo'lishi mumkin.
2. Lazer pozitsiyasi bilan.
3. BGA chiplari va o'rnatish balandligini avtomatik aniqlash.
4. Yuqori isitish moslamasi va o'rnatish boshi 2 in 1 dizayni.
5. Yarim amtomatik lehimlash va eritish.
6. CCD tizimi va optik hizalama tizimi birlashtirilgan, ekranni bitta tugma bilan o'zgartirishi mumkin.
7. Xromatizm o'lchamlari va yorqinligini avtomatik sozlash.
8. Lazer pozitsiyasi bilan.
9. Mikrometr bilan Mikro sozlashni amalga oshirish.
10. Deformatsiyaning oldini olish uchun tenglikni tez sovutish uchun kuchli o'zaro faoliyat fan bilan.
11. 3 ta harorat zonasi va bitta ixtiyoriy harorat sensori rozetkalari bilan.
3. Ta'mirlash bosqichlari:
BGA chipini ana platadan ajratib oling - biz desoldering deb ataymiz
Toza pad
Yangi BGA chipini to'g'ridan-to'g'ri o'zgartiring yoki almashtiring
Hizalama/joylashtirish - tajribaga, ipak ramkaga, optik kameraga bog'liq
Yangi BGA chipini almashtiring - biz Lehimlashni chaqirdik

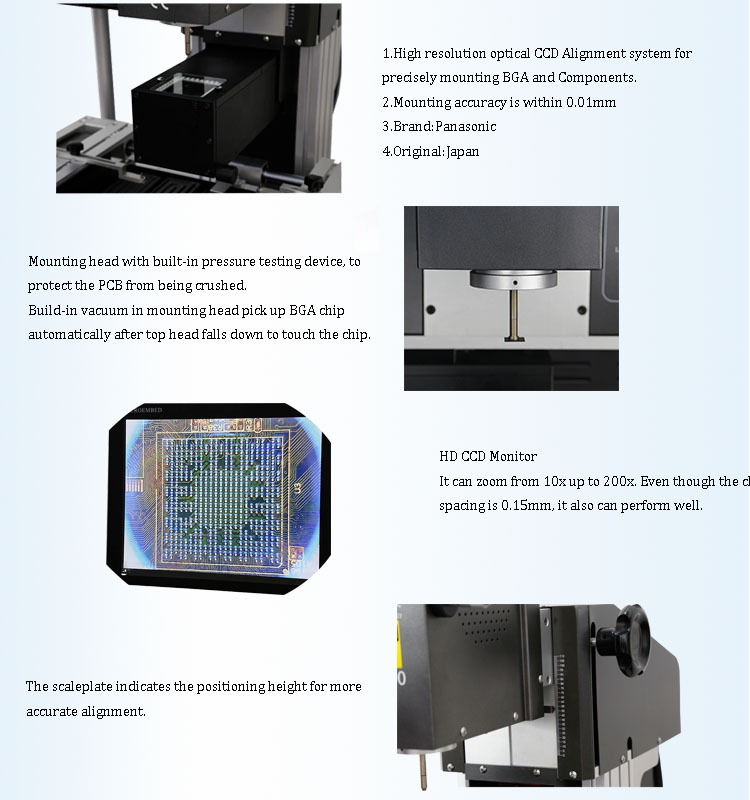

4.G600 BGA REWORK STATION ning batafsil tasvirlari
5.Kompaniya profili
Fabrikamız va BGA qayta ishlash stantsiyasining ba'zi rasmlari
Ofislar

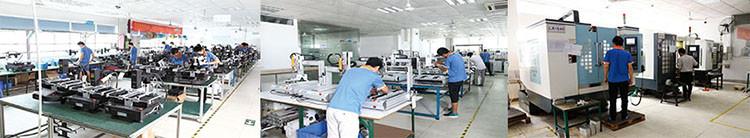

Mishlab chiqarish liniyalari
Quyidagi kabi Idoralar sertifikati
Bizning mijozlarimizning bir qismi
6. G600 BGA REWORK STATION ning qadoqlash, yetkazib berish va xizmatlari
7. Tegishli bilimlar
To'p ekishning to'rtta usuli
BGA ball-splicingni qo'llashning odatda to'rtta usuli mavjud, ya'ni faqat qurilmadan foydalanish usuli, shablonni ishlatish usuli, qo'lda joylashtirish va lehim pastasini kerakli miqdorda cho'tkalash.
Agar BGA yostig'iga mos shablonni tanlayotgan shar tutqichi bo'lsa, shablonning ochilish o'lchami lehim sharining diametridan 0.05--0.1 mm kattaroq bo'lishi kerak. Lehim to'pini shablonga teng ravishda yoyib, rulmanli qurilmani silkitib, ortiqcha lehimni qo'ying. To'p shablondan to'p ekish mashinasining lehim to'pi yig'ish trubasiga o'raladi
shablon yuzasining har bir qochqin teshigida faqat bitta lehim to'pi saqlanadi
Chop etilgan lehim oqimi yoki pasta BGA qurilmasini oqim yoki lehim pastasini yuqoriga qaratib ish stoliga joylashtiring. BGA padga mos keladigan shablonni tayyorlang. Shablonning ochilishi 0.05-0, lehim to'pi diametridan 1 mm kattaroq bo'lishi kerak. Shabloni yostiqning atrofiga joylashtiring va uni oqim yoki lehim pastasining bosilgan BGA komponenti ustiga qo'ying. BGAlar orasidagi masofa mikroskop ostida hizalangan lehim to'plarining diametriga teng yoki biroz kichikroq. Lehim to'pini shablonga teng ravishda yoyib chiqing va pinset yordamida ortiqcha lehim to'pini olib tashlang, shunda trafaret yuzasidagi har bir oqish teshigida faqat bitta lehim to'pi qoladi. Shablonni olib tashlang, tekshiring va to'ldiring.
Chop etilgan lehim oqimi yoki pasta BGA qurilmasini oqim yoki lehim pastasini yuqoriga qaratib ish stoliga joylashtiring. Lehim to'plarini birma-bir cımbız yoki yamoq kabi stilus bilan joylashtiring.
