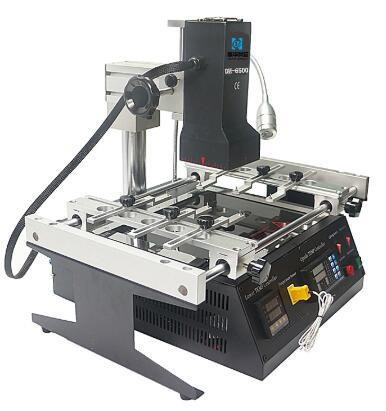

Hindistonda infraqizil Bga qayta ishlash stantsiyasining narxi

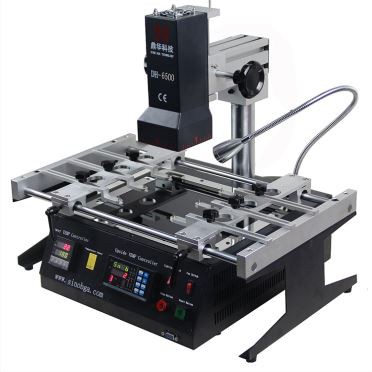

                                             DH-6500 INFRIRIZ BGA qayta ishlash stantsiyasi

Infraqizil BGA qayta ishlash stantsiyasi elektron sanoatda bosilgan elektron platalardagi (PCB) Ball Grid Array (BGA) komponentlarini ta'mirlash yoki qayta ishlash uchun ishlatiladigan maxsus qurilma. BGAlar integral mikrosxemalar uchun ishlatiladigan sirtga o'rnatiladigan qadoqlash turi bo'lib, u erda ulanishlar komponentning pastki qismidagi lehim sharlari qatori orqali amalga oshiriladi.

DH-6500 Xbox uchun raqamli harorat regulyatorlari va keramik isitish moslamalari bilan jihozlangan universal infraqizil ta'mirlash majmuasi,

PS3 BGA chiplari, noutbuklar, dona va boshqalar ta'mirlangan.

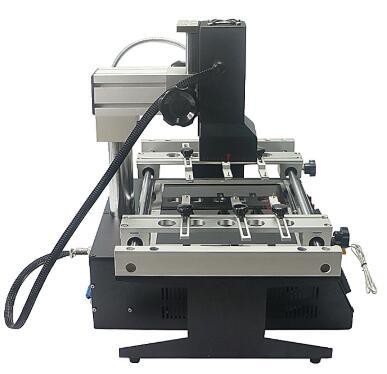

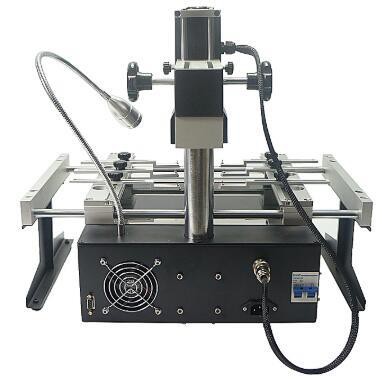

DH-6500 uning chap, o'ng va orqa tomonlari farq qiladi

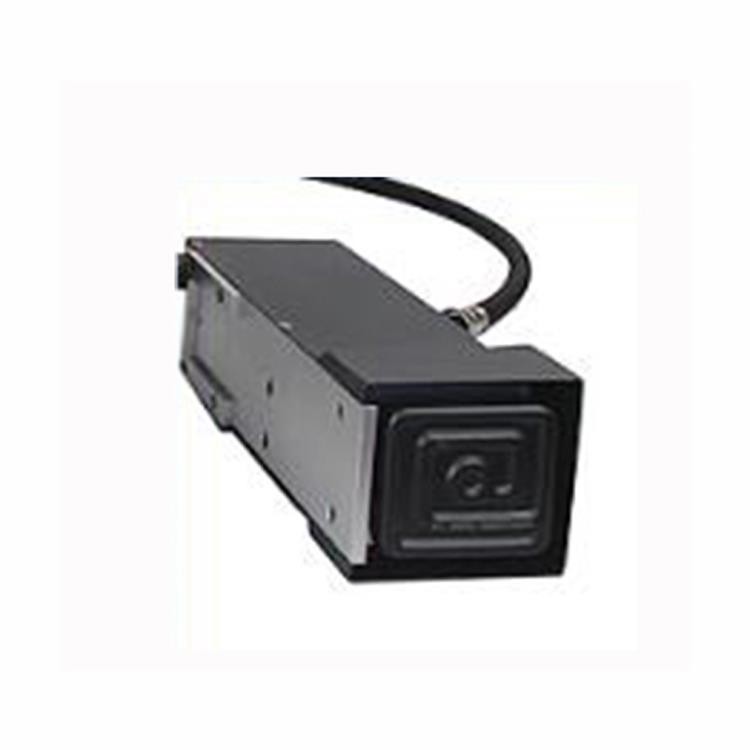

Yuqori IR keramik isitish, to'lqin uzunligi 2 ~ 8um, isitish maydoni 80 * 80 mm gacha, Xbox uchun dastur,

o'yin konsoli anakarti va chip darajasidagi boshqa ta'mirlash.

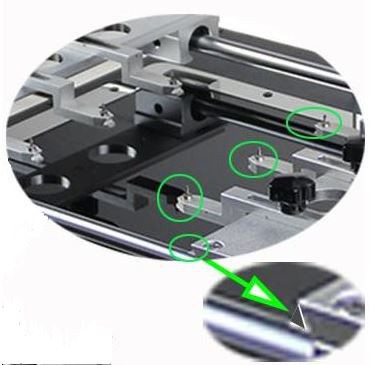

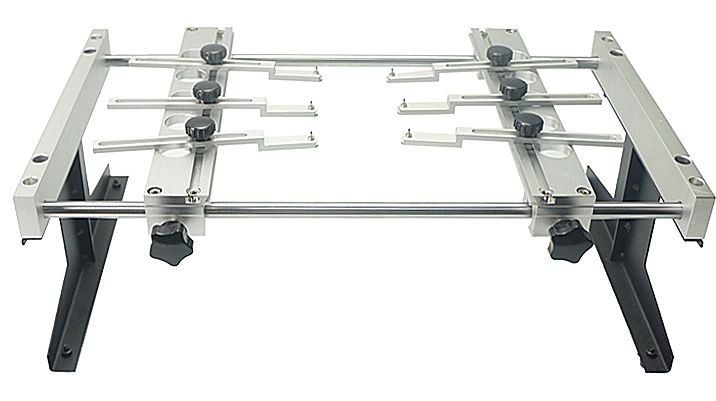

Universal armatura, 6 dona kichik tirqishli va ingichka va ko'tarilgan pinli, ulardan foydalanish mumkin.

ish stolida o'rnatilishi kerak bo'lgan tartibsiz anakartlar, tenglikni o'lchami 300 * 360 mm gacha bo'lishi mumkin.

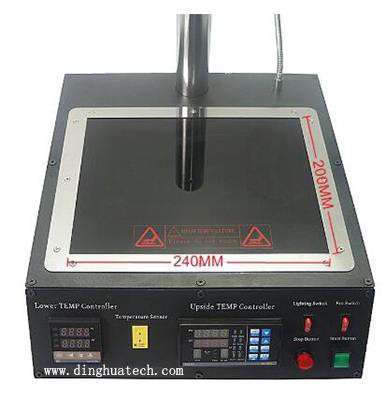

Pastki isitish zonasi yuqori haroratga qarshi shisha qalqon bilan qoplangan, uning isitish maydoni 200 * 240 mm,

anakartlarning aksariyati unda ishlatilishi mumkin.

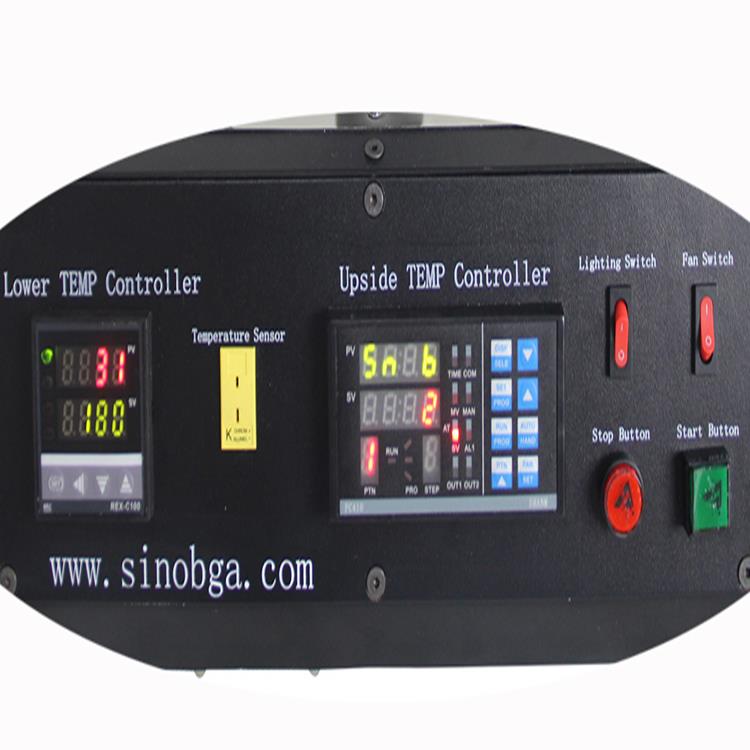

Mashinaning vaqt va haroratni sozlash uchun 2 ta harorat sozlagichi, 4 ta harorat zonasi mavjud

Har bir harorat rejimi uchun o'rnatiladi va 10 ta harorat rejimini saqlash mumkin.





Infraqizil BGA qayta ishlash stantsiyasining parametrlari:



Quvvatlantirish manbai	110~250V +/-10% 50/60Hz
Quvvat	2500W
Isitish zonalari	2 IR
PCB mavjud	300 * 360 mm
Komponentlar hajmi	2*2~78*78mm
Sof og'irlik	16 kg



IR BGA qayta ishlash stantsiyasining FQA

Savol: Mobil telefonni ta'mirlash mumkinmi?

Javob: Ha, mumkin.



Savol: 10 ta to'plam qancha turadi?

A: For a better price, please email us: john@dh-kd.com



Savol: OEMni qabul qilishni xohlaysizmi?

Javob: Ha, iltimos, sizga qancha kerak bo'lishi mumkinligini bizga xabar bering?



Savol: Sizning mamlakatingizdan to'g'ridan-to'g'ri sotib olsam bo'ladimi?

Javob: Ha, biz uni sizning eshigingizga ekspress orqali jo'natishimiz mumkin.



IR BGA qayta ishlash stantsiyasi haqida ba'zi ko'nikmalar



Operatsiyadan oldingi bilimlar:

Qo'rg'oshinsiz oldindan isitish zonasida haroratning ko'tarilish tezligi odatda 1,2-5 daraja / s (sekund) da nazorat qilinadi. Oldindan isitish zonasidagi harorat odatda 160 darajadan past, izolyatsiya zonasidagi harorat esa 160-190 daraja. Eng yuqori harorat odatda 235-245 daraja, harorat 10-45 soniya davomida saqlanadi. Haroratning ko'tarilishidan eng yuqori haroratgacha bo'lgan vaqt taxminan 1,5 dan 2 minutgacha.

Qo'rg'oshin lehimining erish nuqtasi 183 daraja, qo'rg'oshinsiz lehim pastasining erish nuqtasi esa 217 daraja. Harorat 183 darajaga yetganda, qo'rg'oshinli lehim pastasi eriy boshlaydi. Kimyoviy xossalari tufayli lehim boncuklarining haqiqiy erish nuqtasi lehim pastasidan yuqori.

Mashina haqida umumiy ma'lumot:

1,Keng qo'llaniladigan:Yuqori tomoni ochiq + pastki tomoni quyuq infraqizil.

2,Harorat zonasining uchta modeli:Issiq havo + yorqin issiqlik + past quyuq infraqizil nur.

3,To'liq qizil ko'rinish:Yuqori infraqizil + pastki quyuq infraqizil. Asosiy fikrlar: Isitish usullari va harorat jadvallari mahsulot turiga qarab o'zgaradi. Issiqlikning kiritilishi quyidagicha:

Issiq havo isitish:Havo issiqlik uzatish printsipidan foydalanadi, bu yuqori aniqlikdagi, boshqariladigan isitishni taklif qiladi. Havo hajmini va shamol tezligini sozlash bir xil va boshqariladigan isitishga erishadi. Payvandlash jarayonida issiqlik BGA chipining tanasidan uzatiladi, bu esa lehim boncuklar va issiq havo chiqishi o'rtasidagi harorat farqiga olib keladi. Harorat talablari alohida ishlab chiqaruvchilarga qarab farq qilishi mumkin va ushbu oq qog'ozdagi ma'lumotlar barcha Dinghua Technology modellariga tegishli. O'rnatishda ushbu omillarni hisobga olish kerak va lehim boncuklarining ishlashi tushunilishi va mos ravishda sozlanishi kerak.
Harorat bo'limlarida farqlash uchun (muayyan sozlamalar uchun ishlab chiqaruvchining texnik ko'rsatmalariga qarang), birinchi navbatda eng yuqori harorat qismini sozlash muhimdir. Eng yuqori harorat qiymatini o'rnating (qo'rg'oshinsiz uchun 235 daraja, qo'rg'oshinli material uchun 220 daraja) va sinov isitish uchun BGA ta'mirlash stantsiyasini ishga tushiring. Isitish paytida, ayniqsa, yangi taxtaning haroratga chidamliligi noma'lum bo'lsa, butun jarayonni kuzatib boring. Harorat 200 darajadan oshganda, BGA yonidagi yamoqdagi lehim to'pining erish jarayonini tekshiring. Yamoqqa teginish uchun cımbızdan foydalaning; agar u harakat qilsa, harorat etarli. BGA chipi cho'kishni boshlaganda, qurilma yoki sensorli ekranda ko'rsatilgan haroratni va ish vaqtini yozib oling. Ideal harorat erish nuqtasiga etganidan keyin 10-20 soniya davomida saqlanishi kerak.

Pastki qator:BGA hosil bo'lgach, lehim to'plari bir necha soniya davomida eng yuqori haroratga erishgandan so'ng ajrala boshlaydi. Faqatgina harorat egri chizig'ining eng yuqori harorat segmenti N + 20 soniya davomida eng yuqori doimiy haroratga o'rnatilishi kerak. Boshqa protseduralar uchun ishlab chiqaruvchi tomonidan taqdim etilgan harorat egri parametrlariga qarang. Umuman olganda, qo'rg'oshinli lehimlash uchun butun jarayon taxminan 210 soniya ichida va qo'rg'oshinsiz jarayon taxminan 280 soniya ichida nazorat qilinishi kerak. PCB va BGA ga keraksiz zarar etkazmaslik uchun vaqt juda uzoq bo'lmasligi kerak.
