Kichik infraqizil bGA reerwork
DH -6500 2 IR isitish zonalari bilan to'liq infraqizil BGA reervid stantsiyasi, Max 360 * 300 mm, bu Xbox, kir yuvish mashinasi, muzlatgich va boshqalar uchun ishlatiladigan kichik IR isitish zonasi, bu Xbox, yuvish mashinasi va boshqalar uchun juda katta.
Ta'rif
Kichik infraqizil bGA reerwork - bu BGA, SMD va boshqa elektron komponentlarni ta'mirlash va qayta ishlash uchun mo'ljallangan ixcham va samarali vositadir. Yolg'iz issiqlik taqsimotini ta'minlash uchun infraqizil isitish texnologiyasidan foydalanadi, yaqin atrofdagi tarkibiy qismlarga zarar etkazish xavfini minimallashtirish. Kichik miqyosda ta'mirlash do'konlari yoki laboratoriyalari uchun ideal, bu aniq haroratni boshqarish va oson ishlashni taklif qiladi. Ushbu stantsiya shkaflar uchun, lehim va qayta ishlaydigan vazifalar uchun mos keladi. Uning kichik izlari kosmet cheklangan muhitda foydalanish uchun juda mos keladi.

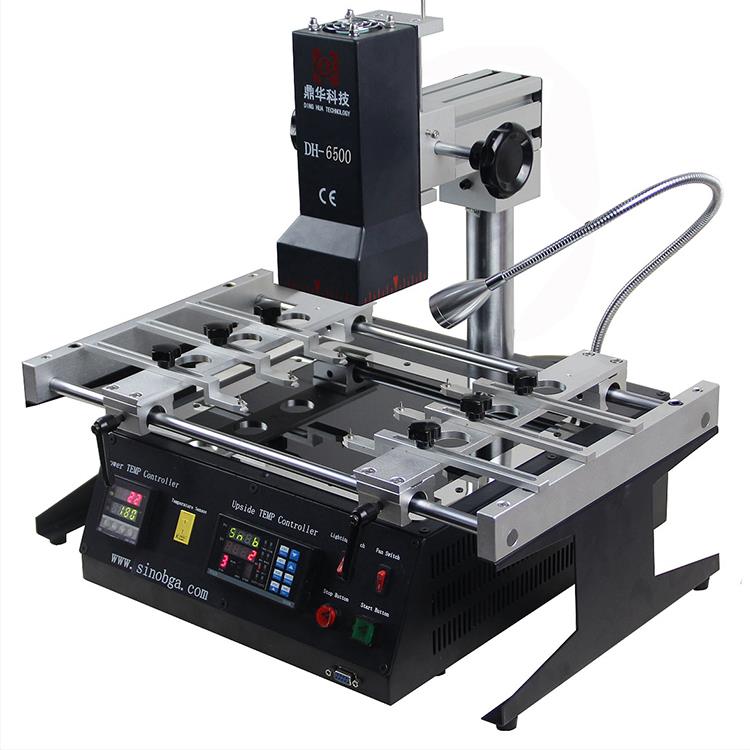

DH -6500 infrimil bga reakorti
DH -6500 10 yildan ortiq vaqt davomida bozorda ishlab chiqilgan va foydalanilgan. U asosan ikkita isitish zonalari va ikki harorat nazoratchilaridan iborat. Tizim sodda va ishlash oson va u o'yin pristavkalari, televizorlar va boshqa uy-joy sanoatida keng qo'llaniladi.

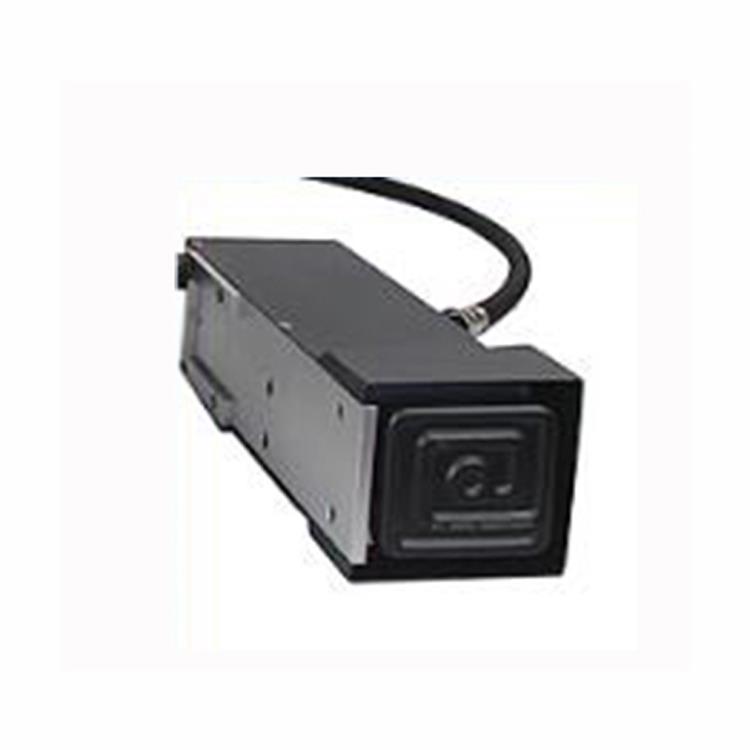

Yuqori infraqizil isitish zonasi 80 × 80 mm gacha bo'lgan keramik isitgichni to'lqin uzunligi 2-8 mkm uzunligi 2-8 mkm atrofida hosil bo'ladi, bu eng qora va och rangli materiallar bilan osongina so'riladi. Jihoz 50\/60 soat davomida 110-250V ni qo'llab-quvvatlaydi.

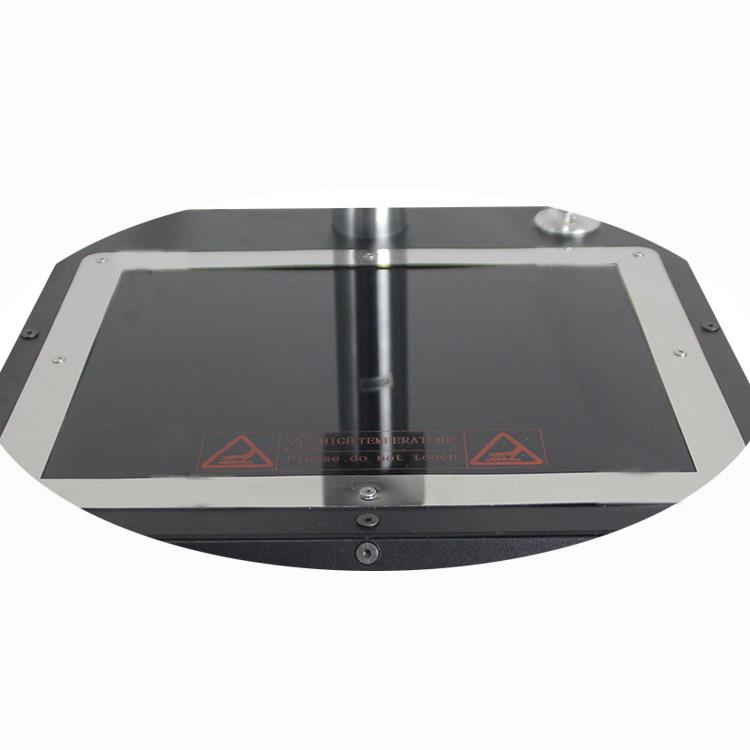

O'rtacha IR Xizmat qilish zonasi yuqori haroratli qalqon bilan jihozlangan, bu esa isitish paytida katta tarkibiy qismlarni himoya qilishni ta'minlaydigan yanada isitishni ta'minlaydi.

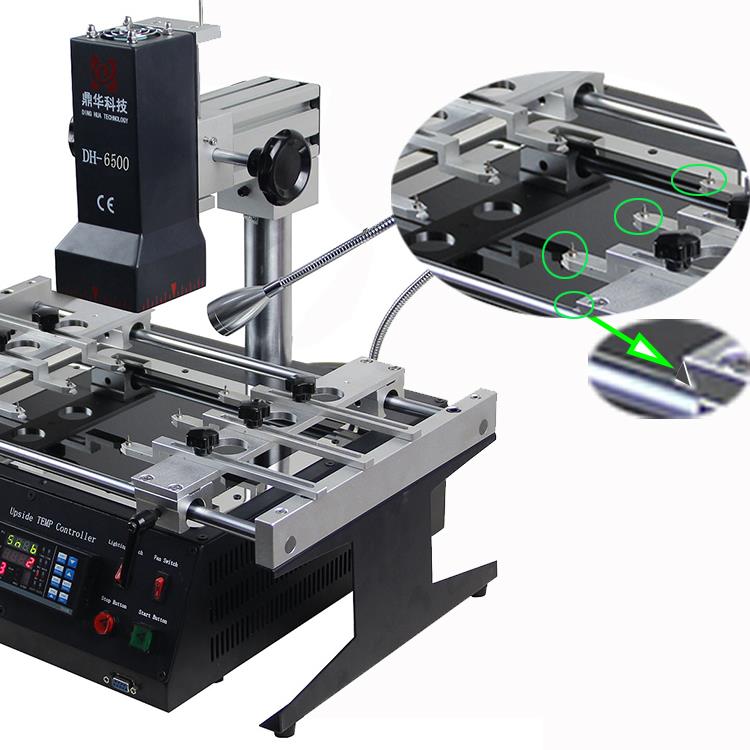

Tizim v-Groove, Alligator kliplari va harakatlanadigan universal armaturalarni o'z ichiga oladi, ular turli xil shakllar panamlarini joylashtirishlari mumkin bo'lib, ularga lehimchilik yoki mag'rurlik uchun maqbul holatda mahkamlanishi mumkin.
PCB maksimal hajmi 360 × 300 mm, komponent o'lchamlari 2 × 2 mm dan 78 × 78 mm gacha.
Raqamli IR mashinasi xususiyatlari
- Ikki haroratni boshqarish
- O'nta haroratli profilni tejash mumkin
- Real vaqt rejimida monitoring uchun bitta tashqi termojle
- Oson ishi uchun rang kodlangan tugmalar
Infraqizil BGA reerut stantsiyasining texnik xususiyatlari
| Parametr | Spetsifikatsiya |
| Quvvatlantirish manbai | 110-250V, 50 \/ 60Hz |
| Kuch | 2500W |
| Isitish zonalari | 2 IR zonalari |
| PCB hajmi | 300 × 360 mm gacha |
| Komponent hajmi | 2 × 2 dan 78 × 78 mm |
| Sof og'irlik | 16 kg |
TSS
Savol: Men sizning mamlakatimdagi distribyutoringiz bo'lishim mumkinmi?
Javob: Ha, qila olasiz.
Savol: Mahsulotlaringizdan foydalangan holda taniqli kompaniyalar bormi?
Javob: Ha, Google, Huawei va Mitsubishi kabi kompaniyalar mahsulotlarimizdan foydalanadilar.
Savol: Siz yangi mahsulotni loyihalashtirish bo'yicha takliflarni qabul qilasizmi?
Javob: Ha, agar sizda biron bir yangi dizayn yoki echimlar g'oyalar bo'lsa, iltimos, Jon@dinghua-Baga.com saytida biz bilan bog'laning.
Savol: Men to'g'ridan-to'g'ri mamlakatingizdan sotib olsam bo'ladimi?
Javob: Ha, biz mahsulotni ekspress etkazib berish orqali to'g'ridan-to'g'ri eshikingizga etkazib berishimiz mumkin.
IR BGA reerut stantsiyasi haqida ba'zi maslahatlar
Profil nima?
Profil haroratni chizish, reaktiv stantsiya shtatdagi va lga komponentlariga amal qiladi.
Profilda quyidagi tushuntirilgan to'rtta alohida bosqichdan iborat:
- Qutilchi:Ushbu bosqichda stilni 150 daraja va 180 darajadagi bir xil haroratga olib keladi. Ushbu harorat loting bo'g'inlariga ta'sir qilmaydi, ammo yuqori va pastki harorat farqini kamaytiradi, va taxt yoki BGA uchun zararni oldini oladi.
- SOAK:Ushbu bosqichda taxtani Fluxni faollashtirish uchun isitiladi. Bu juda muhim, chunki oqim o'z funktsiyasini to'g'ri bajarish uchun ma'lum bir vaqt ichida faollashtirish kerak.
- Ofrow:Ushbu bosqichda lehim sharlari yostiqlarga botirib, rishtalar. Ushbu bosqich to'g'ri vaqtni davom ettirishi juda muhimdir, chunki tarkibiy qismlar yuqori haroratga ta'sir etolmaydi. Odatda, BGA 20 dan 20 soniya davomida 20-30 daraja. 260 darajadagi harorat umumiy BGA paketlariga zarar etkazishi mumkin.
- O'zingizni bosing:Ushbu bosqich BGA-ning nazoratini o'z ichiga oladi, odatda, termal stressni oldini olish uchun, soniyali 2-3 darajadan oshmasligi kerak.
