3 isitish zonalari Sensorli ekranli SMD qayta ishlash stantsiyasi
Biz BGA Hot Air va infraqizil qayta ishlash stantsiyalarining etakchi ishlab chiqaruvchisi va yetkazib beruvchimiz. Raqamli harorat nazorati bilan aniq ishlab chiqilgan va yuqori sifatli lehim stantsiyasini keltiramiz. Ushbu mahsulotlar raqamli ko'rsatkichlar bilan mavjud va biz ushbu mahsulotlarni o'lchamlari, sig'imlari va diametrlari bo'yicha turli xil spetsifikatsiyalarda taklif qilamiz.
Ta'rif
1. 3 ta isitish zonasining mahsulot xususiyatlari Sensorli ekranli SMD qayta ishlash stantsiyasi
Mustaqil izlanishlar olib boradigan infraqizil payvandlash texnologiyasini qabul qiling.
Issiq havo issiqligidan foydalaning, sirokko bilan issiqlik nisbati teshigi an'anaviy payvandlash mashinasini kesish oson.
Osonlik bilan boshqaring. Faqat yarim soatlik mashg'ulot kerak. Ushbu mashinani ishlatish mumkin.
Payvandlash asboblari kerak emas, u 2x2-80x80mm barcha komponentlarini payvand qilishi mumkin.
Ushbu mashina 650 Vt isitish tizimiga ega. 80x120 mm gacha keng.
Issiq havo ko'krak qafasi qayta oqimga ega. Perimetrning kichik komponentiga ta'sir qilmang. Barcha komponentlarga, ayniqsa Micro BGA komponentiga mos kelishi mumkin.
2.3 ta isitish zonasining spetsifikatsiyasi Sensorli ekranli SMD qayta ishlash stantsiyasi
| Quvvat | 4800W |
| Yuqori isitgich | Issiq havo 800 Vt |
| Pastki isitgich | Issiq havo 1200 Vt, infraqizil 2700 Vt |
| Quvvatlantirish manbai | AC220V±10% 50/60Hz |
| Hajmi | L800 * W900 * H750 mm |
| Joylashtirish | V-groove PCB qo'llab-quvvatlashi va tashqi universal armatura bilan |
| Haroratni nazorat qilish | K tipidagi termojuft, yopiq pastadir nazorati, mustaqil isitish |
| Haroratning aniqligi | ±2 daraja |
| PCB hajmi | Maks 450*500 mm.Min 20*20 mm |
| Ish stolini nozik sozlash | ±15 mm oldinga / orqaga, ± 15 mm o'ngga / chapga |
| BGAchip | 80*80-1*1mm |
| Minimal chip oralig'i | 0.15 mm |
| Harorat sensori | 4 (ixtiyoriy) |
| Sof og'irlik | 36 kg |

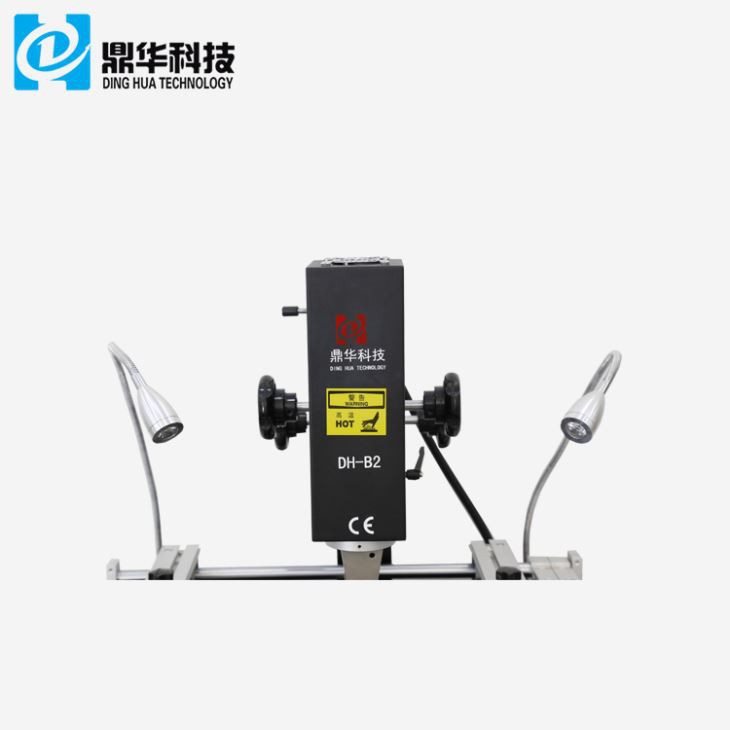

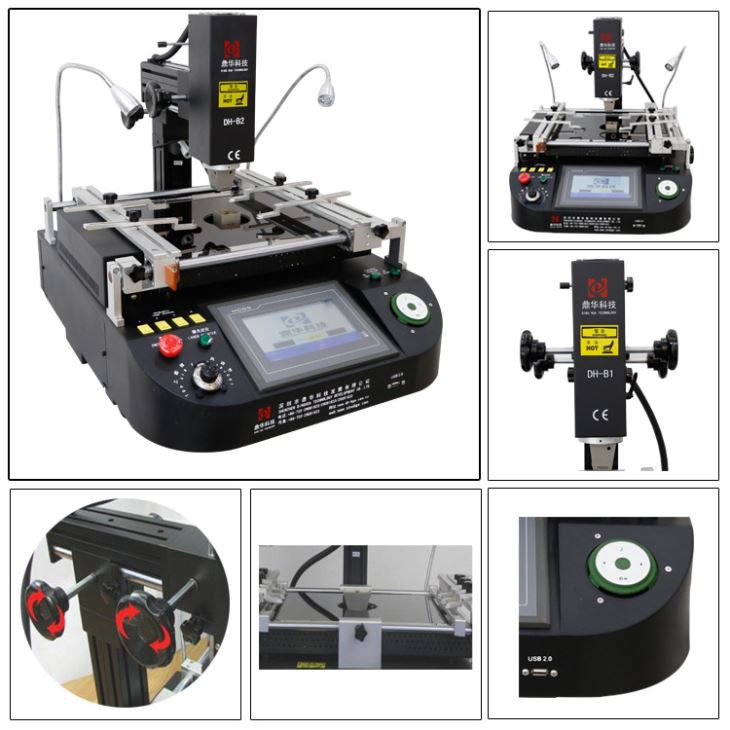

3.3 ta isitish zonasi tafsilotlari Sensorli ekranli SMD qayta ishlash stantsiyasi
1.HD sensorli ekran interfeysi;
2.Uch mustaqil isitgich (issiq havo va infraqizil);

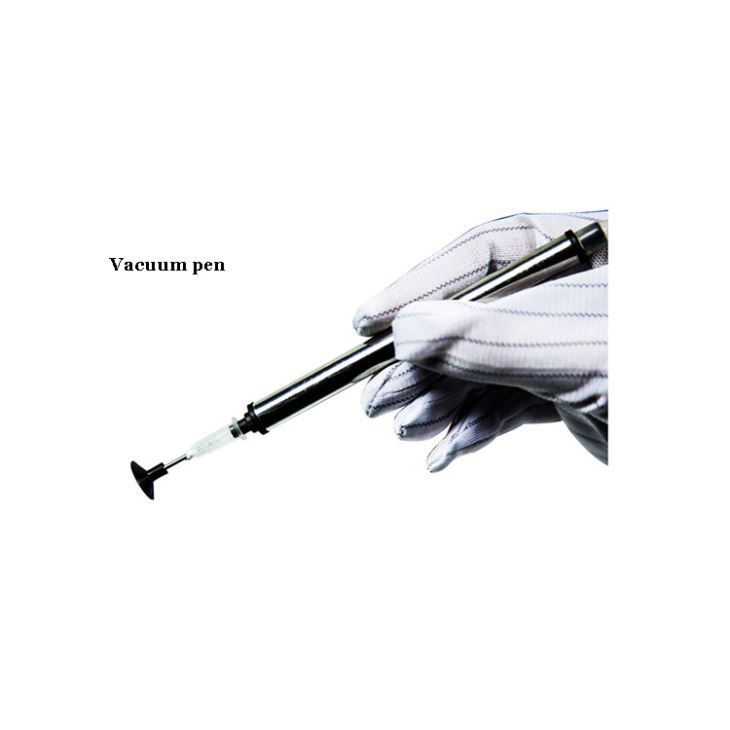

3. Vakuumli qalam;
4. LED fara.
4.Nima uchun bizning 3 ta isitish zonamiz sensorli ekranli SMD qayta ishlash stantsiyasini tanlaysiz?
5.3 ta isitish zonasi sertifikati Sensorli ekranli SMD qayta ishlash stantsiyasi
6.3 ta isitish zonasini qadoqlash va jo'natish Sensorli ekranli SMD qayta ishlash stantsiyasi
7. Tegishli bilimlar
SMT patch jarayoni uchun qanday ehtiyot choralari mavjud?
Saqlash harorati: Muzlatgichdagi saqlash harorati 5 daraja -10 daraja bo'lishi tavsiya etiladi, buni bajaring.
0 darajadan pastga tushmang.
Chiqish printsipi: Siz birinchi kiruvchi, birinchi chiqadigan tamoyilga amal qilishingiz kerak va lehim pastasini saqlashga olib kelmasligingiz kerak.
muzlatgichda juda uzoq vaqt.
Eritish talablari: Muzlatgichdan lehim pastasini olib tashlaganingizdan keyin tabiiy ravishda kamida 4 soat davomida eritib oling.
Eritish paytida qopqoqni ochmang.
Ishlab chiqarish muhiti: Do'konning harorati 25±2 daraja va nisbiy namlik bo'lishi tavsiya etiladi
45%-65%RH boʻlishi kerak.
Ishlatilgan pasta: Qopqoqni ochgandan so'ng, uni 12 soat ichida ishlatish tavsiya etiladi. Agar uni saqlash kerak bo'lsa, iltimos
toza, bo'sh shishadan foydalaning, keyin uni yoping va yana muzlatgichga qo'ying.
Po'lat to'rga qo'yilgan pasta miqdori: birinchi marta po'lat simga qo'yilgan lehim pastasi miqdori
bosib chiqarish va o'rash vaqtida qirg'ichning balandligining 1/2 qismidan oshmasligi kerak.
Ikkinchidan, SMT chiplarini qayta ishlash jarayonini chop etish ishlarida quyidagilarga e'tibor berish kerak:
1.Scraper: Skreper materiali afzalroq po'lat qirg'ich bo'lib, u hosil bo'lish va tozalash uchun qulaydir.
PADda chop etilgan lehim pastasining.
Chiqib ketish burchagi: Qo'lda chop etish 45-60 daraja; mashina bosib chiqarish 60 daraja.
Chop etish tezligi: qo‘lda 30-45mm/min; bosib chiqarish mashinasi 40mm-80mm/min.
Chop etish muhiti: Harorat 23±3 daraja va nisbiy namlik 45%-65%RH.
2. Chelik to'r: Chelik to'r teshiklari Mahsulot talablariga muvofiq, qalinligini tanlang.
po'lat to'r va ochilish shakli va nisbati.
QFP\CHIP: Markaziy qadamlari 0.5 mm va 0402 dan kam boʻlgan CHIPlar lazer bilan kesilishi kerak.
Sinov po'latdan yasalgan to'r: Chelik to'rning kuchlanish sinovi haftada bir marta amalga oshiriladi va kuchlanish qiymati talab qilinadi
35N/sm yoki undan ortiq bo'lishi kerak.
Stencilni tozalang: 5-10 dona tenglikni ketma-ket chop qilayotganda, uni toza artgich bilan tozalang. Lattalardan foydalanmaslik yaxshiroqdir.
3. Tozalash vositasi: IPA solventi: IPA va spirtli erituvchi trafaretlarni tozalashda eng yaxshisidir. Foydalanish mumkin emas
xlor o'z ichiga olgan erituvchilar, chunki pastaning tarkibi buziladi va umumiy sifat buziladi.
ta'sir qilish.
