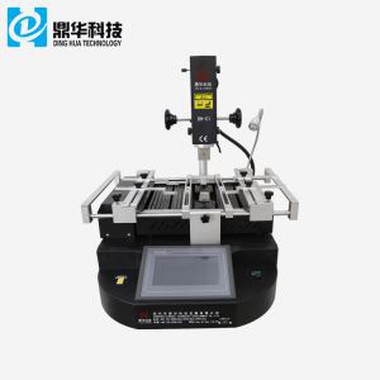

Sensorli ekran Macbook BGA Rework Station
Sensorli ekranli samsung bga rework stantsiyasi Tezkor ko'rib chiqish: Asl zavod narxi! IPadni ta'mirlash uchun IR isitgichli DH-A1 BGA qayta ishlash mashinasi hozirda stokda. U foydalanuvchilarga qulay operatsion tizim tomonidan ishlab chiqilgan bo'lib, operatorga bir necha daqiqa ichida qanday foydalanishni tushunishga yordam beradi. 1. Spetsifikatsiya...
Ta'rif
Sensorli ekran Samsung bga qayta ishlash stantsiyasi
Tezkor ko'rib chiqish:
Asl zavod narxi! IPadni ta'mirlash uchun IR isitgichli DH-A1 BGA qayta ishlash mashinasi hozirda stokda. U tomonidan ishlab chiqilgan
Operatorga bir necha daqiqa ichida qanday foydalanishni tushunishga yordam beradigan foydalanuvchilarga qulay operatsion tizim.
1. Spetsifikatsiya
Spetsifikatsiya | ||
1 | Quvvat | 4900W |
2 | Yuqori isitgich | Issiq havo 800 Vt |
3 | Pastki isitgich Temir isitgich | Issiq havo 1200 Vt, infraqizil 2800 Vt 90w |
4 | Quvvatlantirish manbai | AC220V±10%50/60Hz |
5 | Hajmi | 640 * 730 * 580 mm |
6 | Joylashtirish | V-groove, tenglikni qo'llab-quvvatlash tashqi universal armatura bilan har qanday yo'nalishda sozlanishi mumkin |
7 | Haroratni nazorat qilish | K tipidagi termojuft, yopiq pastadir nazorati, mustaqil isitish |
8 | Haroratning aniqligi | ±2 daraja |
9 | PCB hajmi | Maks 500*400 mm Min 22*22 mm |
10 | BGA chipi | 2*% 7b{1}}*80mm |
11 | Minimal chip oralig'i | 0.15 mm |
12 | Tashqi harorat sensori | 1 (ixtiyoriy) |
13 | Sof og'irlik | 45 kg |
2.DH-A1 BGA qayta ishlash stantsiyasining tavsifi
Xususiyatlari:
1. Infraqizil payvandlash texnologiyasi.
2. Infraqizil isitish, tez yoki uzluksiz isitish tufayli IC shikastlanishidan qochishi mumkin.
3. Oson ishlash; Bir kunlik treningdan so'ng foydalanuvchi mahorat bilan ishlashi mumkin.
4. Payvandlash asboblari kerak emas, u 50 mm dan past bo'lgan har qanday chiplarni payvandlashi mumkin.
5. 800 Vt issiq eritma tizimi bilan, oldindan isitish diapazoni 240 * 180 mm.
6. Issiq havosiz aqlli qismlarga ta'sir qilmaydi va BGA, SMD, CSP, LGA, QFP, PLCC va BGA reballingni payvandlash uchun mos keladi.
7. U turli xil kompyuter, noutbuk, o'yin stantsiyasining BGA komponentlari uchun mos keladi, ayniqsa Northbridge/ Southbridge chipsetlarida.
3.Nima uchun siz DH-A1 bga qayta ishlash stantsiyasini tanlashingiz kerak?

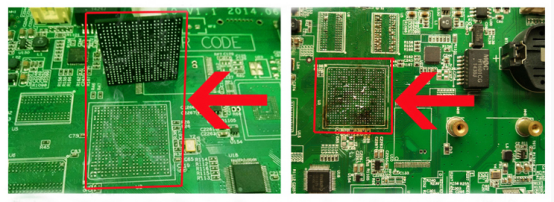

DH-A1 BGA qayta ishlash stantsiyasidan foydalanish natijasi (chapdagi rasm) | VS | Boshqa mfg ning BGA qayta ishlash stantsiyasidan foydalanish natijasi (o'ngdagi rasm) |
1. Lehimlash to'pi butunlay erishi mumkin | 1. Lehimlash to'pi desuidega ega | |
2. Balansli isitish BGA ga zarar keltirmaydi | 2. Foydalanishdan keyin pad shikastlanadi | |
3. Isitish bir necha marta isitishdan keyin ham PCB ko'rinishiga ta'sir qilmaydi | 3.Isitishdan keyin tashqi ko'rinish sarg'ayishni boshlaydi |
Qaror qabul qilishdan oldin bizning brend bga qayta ishlash stantsiyamizdan foydalanganingizdan keyin haqiqiy ta'sirni boshqalar bilan solishtirish uchun quyidagi rasmga qarang.
4. Tegishli bilimlar:
Lehimlashning qayta oqim profili
Lehimlashning qayta oqimi profili komponentning zichligi, o'lchami, vazni, rangi va xususiyatlariga ko'ra yaratilishi kerak.
substrat turi, chunki bu silikon qatlamlari orqali issiqlik konvektsiya tezligini belgilovchi asosiy omillardir. Komponent sifatida
atrof-muhitga ta'sir qilganda, asl ishlab chiqarish profilidan foydalanish mumkin emas, chunki u juda tajovuzkor bo'lishi va shikastlanishga olib kelishi mumkin.
kengashi BER davlatiga. Ishlab chiqarish spetsifikatsiyalarida ishlatiladigan komponentlar varaqlari va lehim pastasi turi olinadi
eng yuqori erish nuqtasini aniqlash uchun, qaysi profilga asoslanadi. Oddiy lehimsiz profil oldindan isitish, ho'llash, qayta oqimni o'z ichiga oladi
va sovutish bosqichlari. Oldindan isitishning odatiy bosqichi - ishlatiladigan lehim qotishmasiga qarab, issiqlikning 3C / s dan 120-150C gacha ko'tarilishi.
Ushbu bosqich barcha substratlarga issiqlik zarbasi shikastlanmasligini ta'minlaydi va taxta bo'ylab kengayish tezligi bir xil nisbatda saqlanadi.
Namlash bosqichida harorat belgilangan hududda 170-210C ga ko'tariladi. Ushbu bosqichda tik profil egri chizig'ini saqlash
umumiy issiqlik aylanishini 5 daqiqadan kamroq ushlab turuvchi profilni qisqa saqlashga imkon beradi. Suyuqlik bosqichi 190C - 230C hal qiluvchi ahamiyatga ega va biz saqlaymiz
avtomatlashtirilgan vakuumli yuk ko'tarish paytida komponentga lehim niqobining shikastlanishini oldini olish uchun imkon qadar qisqa. Sovutishning oxirgi bosqichi
Komponentni atrof-muhit haroratiga samarali va zarbasiz qaytarish uchun harorat egri chizig'i odatda 5-6C/s ni tashkil qiladi.
BGA IC almashtirish
BGA nosozliklari bilan bosilgan elektron platani tiklash uchun hozirgacha mavjud bo'lgan eng muvaffaqiyatli jarayon. Biroq, bu jarayon eng qimmat hisoblanadi
va eskirgan yoki EOL komponentlariga qo'llanilmaydi. Ushbu jarayon davomida eski komponent olib tashlandi, PCB BGA sayti tozalandi va yangi
komponent joyida lehimlangan. Yuqori muvaffaqiyat darajasi yetkazib beruvchi tomonidan taqdim etilgan qismlar sifatiga va qotishma turi kabi mavjud ma'lumotlarga bog'liq.

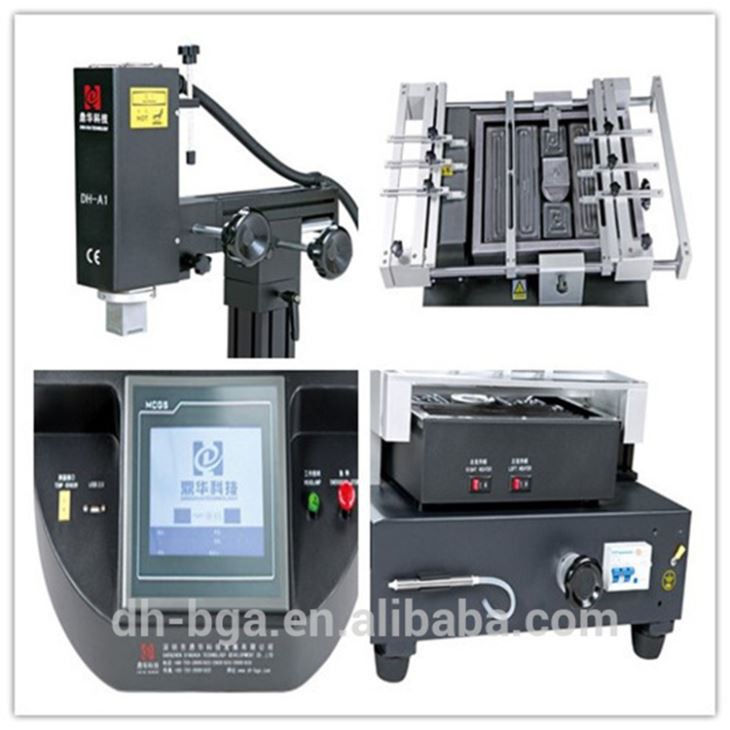

5.DH-A1 BGA REWORK STATION ning batafsil tasvirlari

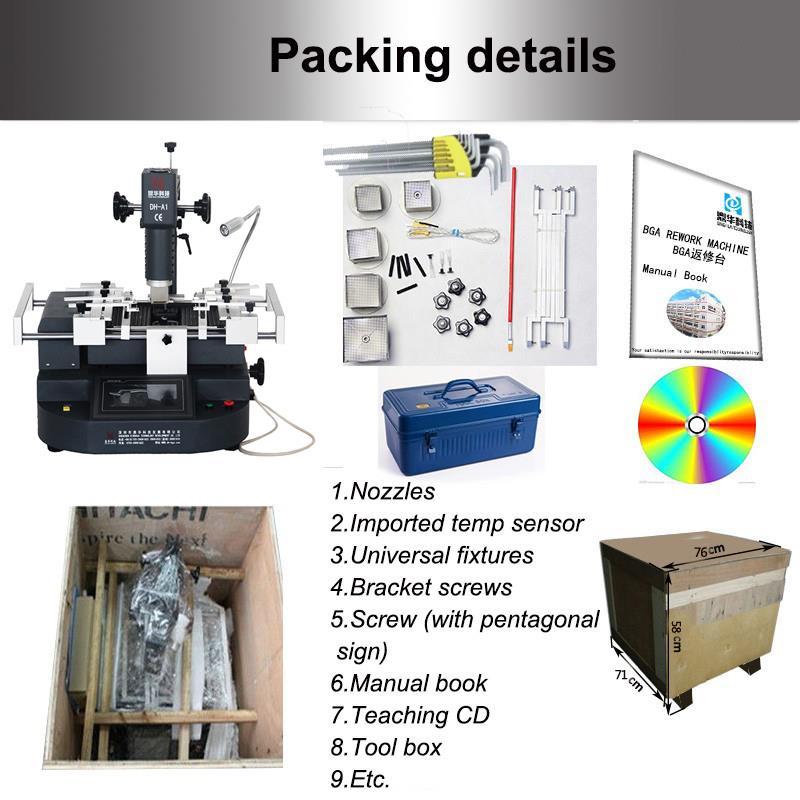

6.DH-A1 BGA REWORK STATION ning qadoqlash va yetkazib berish tafsilotlari
DH-A1 BGA REWORK STATION yetkazib berish tafsilotlari
Yuk tashish; yetkazib berish: |
1.Yuklash to'lovni olgandan keyin 5 ish kuni ichida amalga oshiriladi. |
2.DHL, FedEX, TNT, UPS va boshqa yo'llar bilan, shu jumladan dengiz yoki havo orqali tez yetkazib berish. |
7. Xizmat
a. Mahsulotlarimiz yoki narxlarimiz bilan bog'liq so'rovingizga 24 soat ichida javob beriladi.
b. Barcha savollaringizga ingliz tilida ravon javob berishga tayyor va tajribali bo'ling
c. OEM & ODM, sizning har qanday so'rovingiz biz sizga mahsulotni loyihalash va joylashtirishga yordam bera olamiz.
d. Sizning noyob dizayningiz va hozirgi ba'zi modellarimiz uchun distribyutorlar taklif etiladi
e. Savdo hududingizni, dizayn g'oyalarini va barcha shaxsiy ma'lumotlaringizni himoya qilish.
Biz har doim sizning savollaringizga javob beramiz: kuniga 24 soat, haftada 7 kun.
