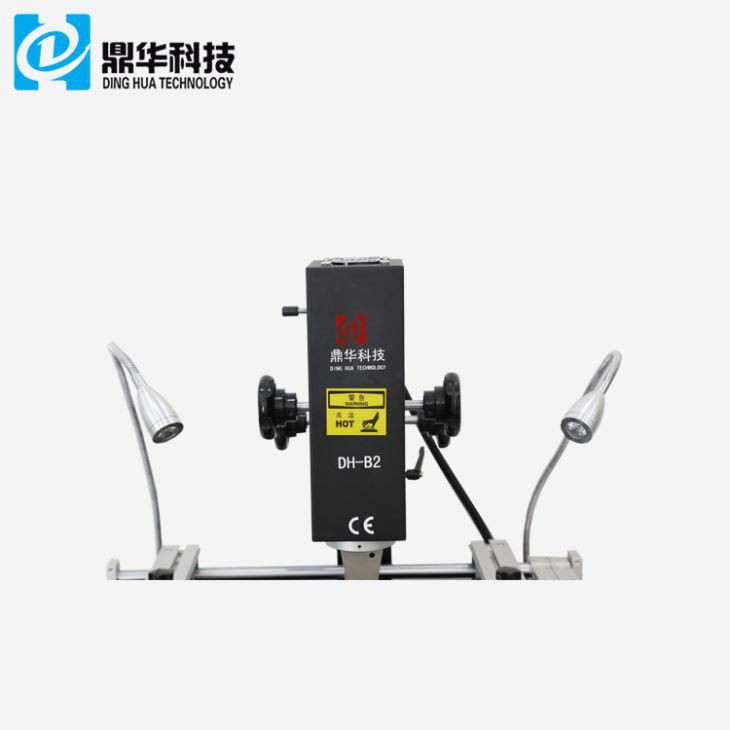

Issiq havo sensorli ekranli SMD qayta ishlash stantsiyasi



1. Issiq havo sensorli ekranli SMD qayta ishlash stantsiyasining mahsulot xususiyatlari





1.Birinchi va ikkinchi harorat zonalarida 8 ta segment (yuqoriga/pastga) harorat rejimi o'rnatilishi mumkin

va 8 doimiy harorat profili. Va bga qayta ishlash stantsiyasi 10 ming xil saqlashi mumkin

tolal harorat rejimlari.



2. Uchinchisi, qayta ishlash jarayonida tenglikni to'liq issiqlik bilan ta'minlash uchun oldindan isitish zonasi.

3.DH-B2 BGA Rework Station kompyuterga o'rnatilgan RSS seriya porti va kompyuterga ulanishi mumkin.

dasturiy ta'minot kompakt diski bilan birga keladi

4. Yuqori va pastki isitish uchun harorat rejimlari DH-B2 bo'lganda mustaqil ravishda ketadi

BGA qayta ishlash stantsiyasi ishlamoqda va o'zaro oqimli fan PCBA ni tez sovutishga yordam beradi

PCBA deformatsiyasini himoya qilish.



2. Spetsifikatsiya

Quvvat	4800W
Yuqori isitgich	Hol havo 800 Vt
Pastki isitgich	Issiq havo 1200 Vt. Infraqizil 2700 Vt
Quvvatlantirish manbai	AC220V+10% 50/60Hz
Hajmi	L800 * W900 * H750 mm
Joylashtirish	V-groove PCB-ni qo'llab-quvvatlash. va tashqi universal armatura bilan
Haroratni nazorat qilish	K tipidagi termojuft, yopiq pastadir nazorati, mustaqil isitish
Harorat aniqligi	±2 daraja
PCB hajmi	Maks 450*500 mm, min. 20*20 mm
Ish stolini nozik sozlash	±15 mm oldinga/orqaga, t15 mm o'ngdan chapga
BGAchip	80*80-1*1mm
Minimal chip oralig'i	0,15 mm
Harorat sensori	4 (ixtiyoriy)
Og'irlik emas	36 kg

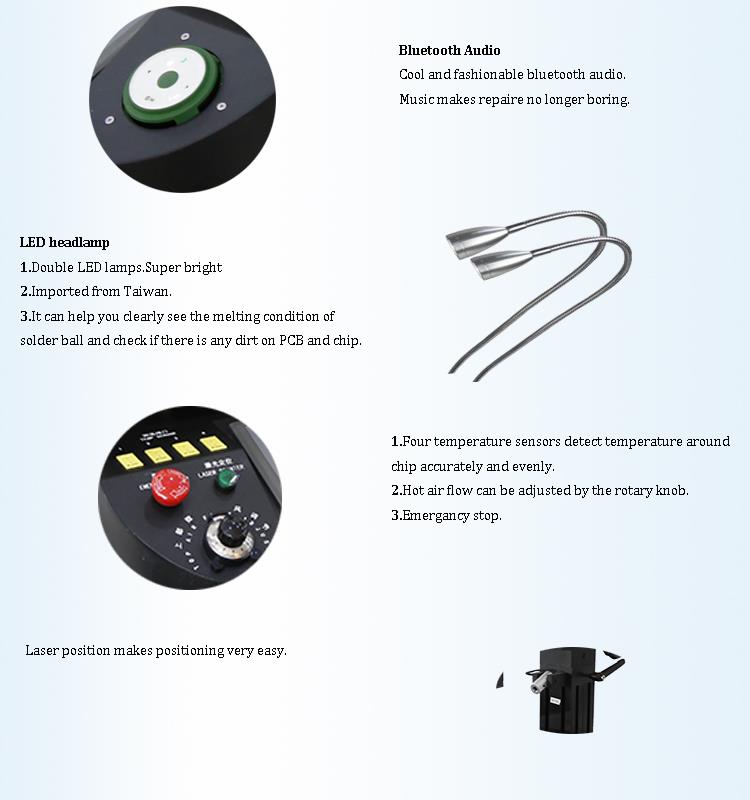

3.Issiq havo sensorli ekranli SMD qayta ishlash stantsiyasining tafsilotlari

1.HD sensorli ekran interfeysi;

2.Uch mustaqil isitgich (issiq havo va infraqizil);

3. Vakuumli qalam;

4. LED fara.

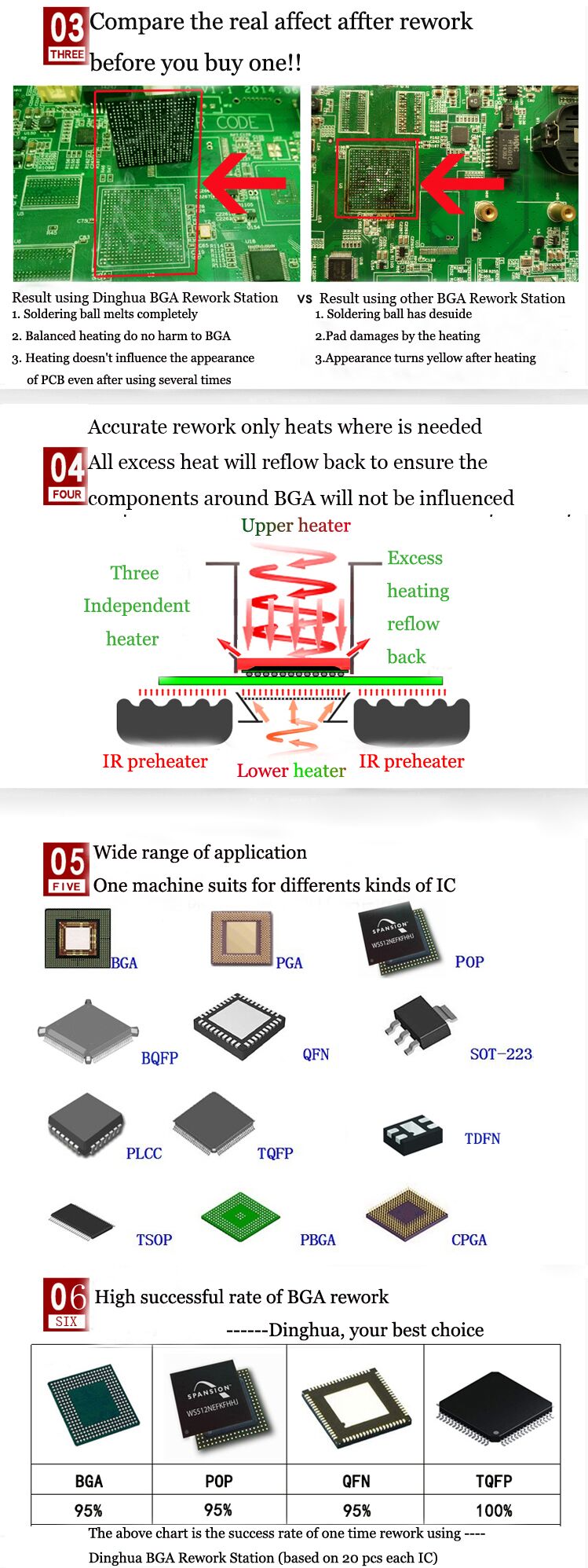

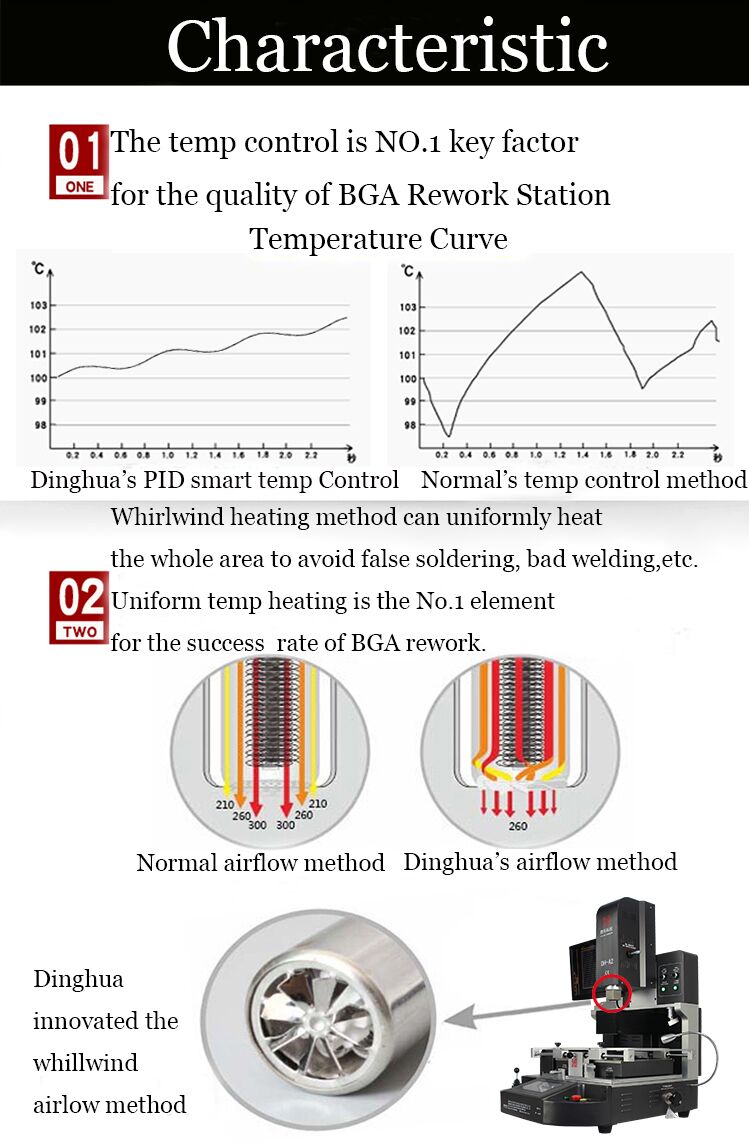

4.Nima uchun issiq havo sensorli ekranli SMD qayta ishlash stantsiyamizni tanlaysiz?





5. Sertifikat

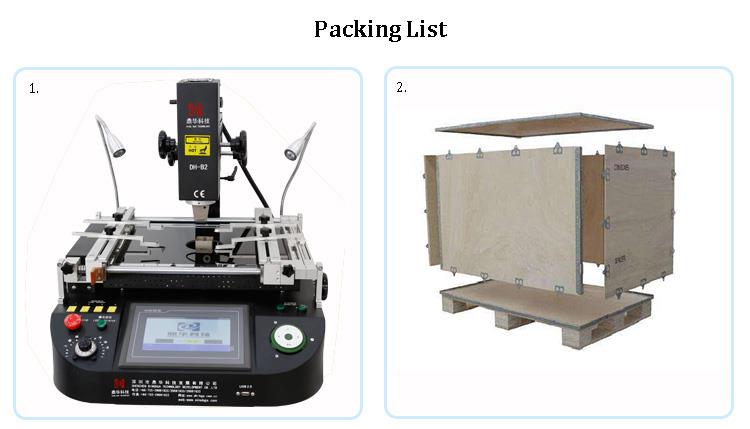

6. Issiq havo sensorli ekranli SMD qayta ishlash stantsiyasini qadoqlash va jo'natish





8. Tegishli bilimlar

Stencildan foydalanishda ehtiyot choralari

1. po‘lat to‘rning tozaligi

Nima uchun trafaretlarni yuvish kerak?

Lehim pastasini bosib chiqarishni kafolatlang

Stencillarni yaxshilab tozalang

Chop etish ko'prigini kamaytiring

Tegirish, yiqilish va boshqa noto'g'ri chop etishdan saqlaning

Ehtiyot bo'ling:

1. Shabloni toza saqlash uchun trafaret changdan himoyalanganligiga ishonch hosil qiling.

2. Lehim pastasi qoldiqlari qotib qolmasligi va qiyin bo'lishining oldini olish uchun shablonni ishlatishdan keyin darhol tozalash kerak.

olib tashlash uchun.

3. Shablonlar maxsus rafga joylashtiriladi va vertikal ravishda joylashtiriladi. Plitalar va plitalar izolyatsiyalangan bo'lishi kerak

bir-biridan (filmga olinishi mumkin) va stacking va bir-biri bilan aloqa qilish taqiqlanadi. Bu trafaretlar uchun

tozalashni kutmoqdalar, ular tasodifiy shikastlanmaslik uchun tasodifiy joylashtirilmasligi kerak.



2. Quyidagi anomaliyalar yuzaga kelganda, yangi tayyorlangan stencilni almashtirish va eski shablonni tozalash kerak.

1. Allaqachon ochilgan lehim pastasi bochkasi amaldagi foydalanish muddatidan oshib ketadi;

2. Stencil 8 soat davomida ishlatilgan;

3. Chelik mash tiqinlar (partiya ishlab chiqarish nuqsonlari "to'liq bo'lmagan lehim pastasini bosib chiqarish");



3. po'lat to'rni tozalash usuli

1. Onlayn: Har 5 ta bo'lakni avtomatik ravishda o'chirish;

2. Off-line turi: qo'lda tozalash, yorug'lik ostida spirt bilan qo'lda tozalash;

3. Oflayn: ultratovushli tozalash uskunalari;



4. po'lat to'rning kuchlanish sinovi

1. Har bir off-line tozalashdan keyin trafaret kuchlanish uchun sinovdan o'tkazilishi kerak;

2. Kamida beshta kuchlanish nuqtasini o'lchang (to'rt burchak + markaziy nuqta);

3 kuchlanish odatda 30N dan katta;



5.trafaretlarni boshqarish

1.Stencillarning xizmat qilish muddati aniq va samarali tarzda kuzatilishi kerak. Oshib ketadigan trafaretlar

xizmat muddati bekor qilinishi kerak. Uzoq muddatli foydalanish uchun stencillardan foydalanish taqiqlanadi. (odatda 100,000 marta)

2. Har bir trafaret raqamlangan bo'lishi va har bir trafaret uchun ishlatilishi mumkin bo'lgan mahsulotlarni aniq ko'rsatishi kerak.

3. Har bir trafaret doimo ehtiyot qismlarga ega bo'lishi kafolatlangan bo'lishi kerak, shunda uni tezda almashtirish mumkin bo'ladi.

anormal holat yuzaga keladi.



6.po'lat to'rning lehim pastasini bosib chiqarishga ta'siri

Stencilning qalinligi va po'lat to'rning ochilish o'lchami lehim pastasi miqdorini aniqlaydi.

bosilgan. Haddan tashqari lehim pastasi ko'prik paydo bo'lishiga olib keladi. Juda kam lehim pastasi lehimning etarli emasligiga yoki lehimning etishmasligiga olib keladi.

dvertent lehim. Po'lat to'rning ochilish shakli va po'lat to'r devorining silliqligi

lehim pastasini yalang'ochlash sifatiga ham ta'sir qiladi.
