BGA Rework Reballing Station

BGA qayta ishlovchi reballing stantsiyasi



DH-A2 xorijda va Xitoy bozorida eng ko'p sotiladigan model bo'lib, hozirgacha Foxconn tomonidan qo'llaniladi.

Huawei va ko'plab zavodlar, shuningdek, ta'mirlash ustaxonasi uchun mashhurdir, masalan, Apple xizmat ko'rsatish markazi,

Xiaomi xizmat ko'rsatish markazi va boshqa shaxsiy ta'mirlash ustaxonalari va boshqalar. chunki u yuqori samaradorlik va tejamkor.



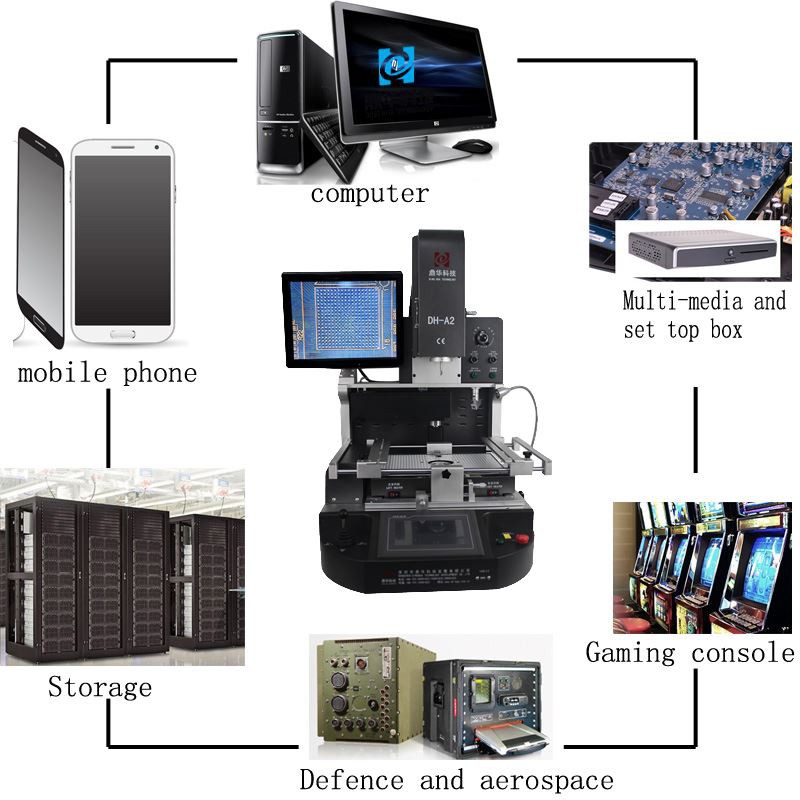

1. BGA qayta ishlash reballing stantsiyasining qo'llanilishi



Boshqa turdagi chiplarni lehimlash, qayta to'plash, lehimlash uchun:



BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED chiplari va boshqalar.

2. BGA rework reballing stantsiyasining mahsulot xususiyatlari

* Barqaror va uzoq umr ko'rish (15 yil foydalanish uchun mo'ljallangan)

* Turli xil anakartlarni yuqori muvaffaqiyat darajasi bilan ta'mirlashi mumkin

* Isitish va sovutish haroratini qat'iy nazorat qiling

* Optik moslashtirish tizimi: 0,01 mm ichida aniq o'rnatish

* Ishlash oson. Har kim undan foydalanishni 30 daqiqada o'rganishi mumkin. Hech qanday maxsus mahorat talab etilmaydi.

3. SpetsifikatsiyasiBGA qayta ishlovchi reballing stantsiyasi



Quvvatlantirish manbai	110~240V 50/60Hz
Quvvat darajasi	5400W
Avtomatik daraja	lehim, lehim, olish va almashtirish va boshqalar.
Optik CCD	chip oziqlantiruvchi bilan avtomatik
Yugurish nazorati	PLC (Mitsubishi)
chip oralig'i	0.15 mm

Sensorli ekran	egri chiziqlar paydo bo'lishi, vaqt va haroratni sozlash
PCBA o'lchami mavjud	22*22~400*420mm
chip hajmi	1*1~80*80mm
Og'irligi	taxminan 74 kg
Qadoqlash xiralashgan	82 * 77 * 97 sm



4. TafsilotlariBGA qayta ishlovchi reballing stantsiyasi

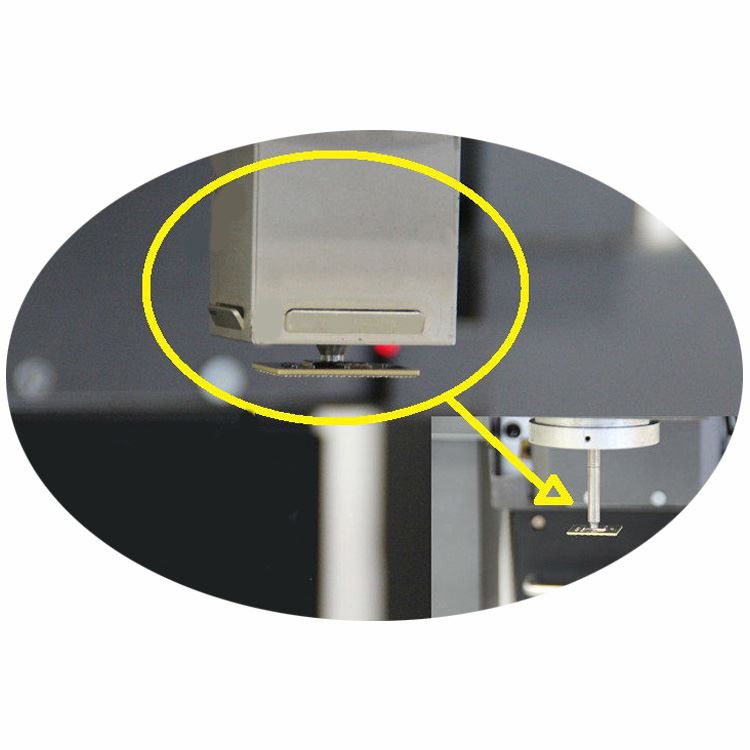

1. Yuqori issiq havo va vakuumli so'rg'ich birga o'rnatilgan bo'lib, u chip/komponentni qulay tarzda oladi.tekislash.

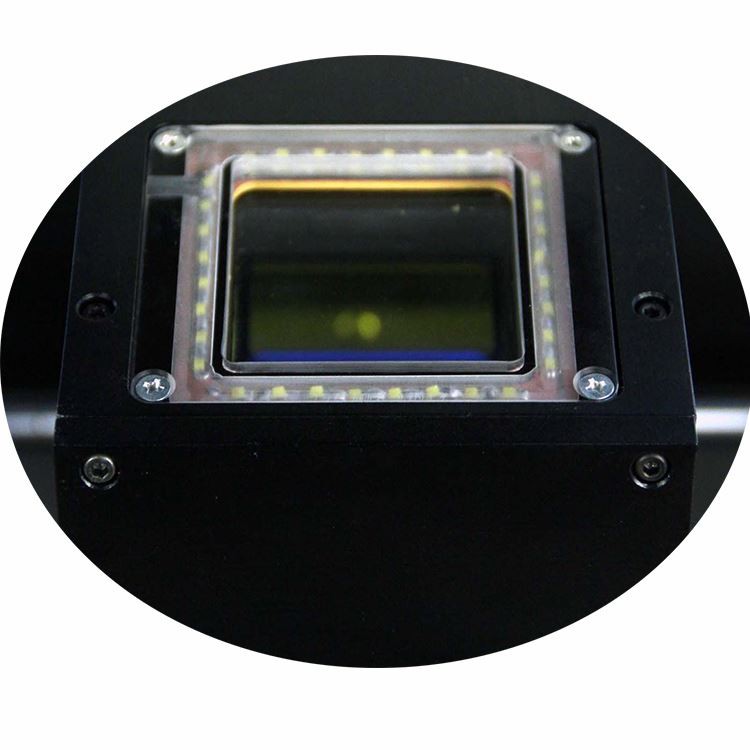

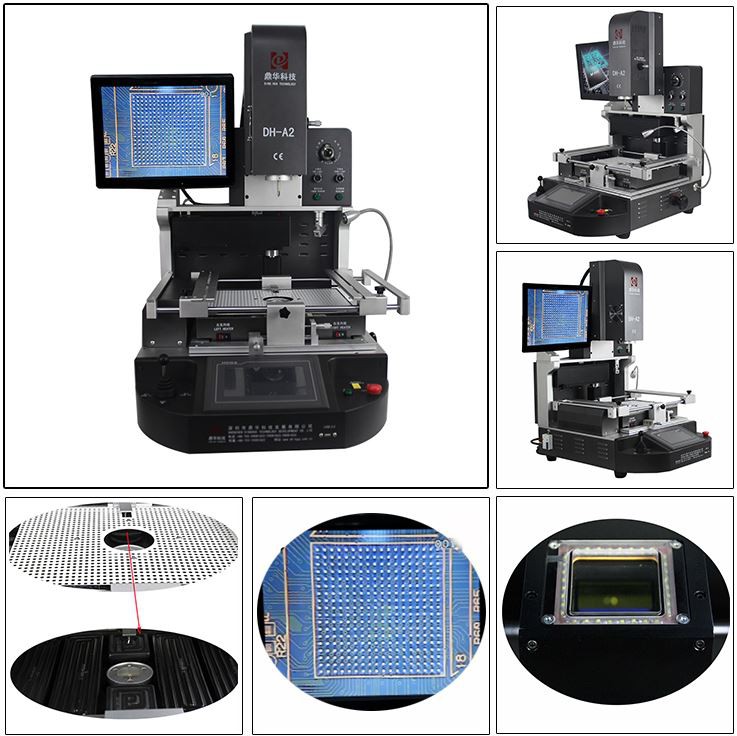

2. Monitor ekranida tasvirlangan anakart va chipdagi nuqtalar uchun ajratilgan ko'rishga ega optik CCD.

3. Chip (BGA, IC, POP va SMT va boshqalar) uchun displey ekrani va unga mos keladigan anakart nuqtalari hizalangan.lehimlashdan oldin.





4. 3 ta isitish zonalari, yuqori issiq havo, pastki issiq havo va IQ oldindan qizdirish zonalari, ular kichik isitish uchun ishlatilishi mumkin.

iPhone anakarti, shuningdek, kompyuter enn TV anakartlarigacha va hokazo.

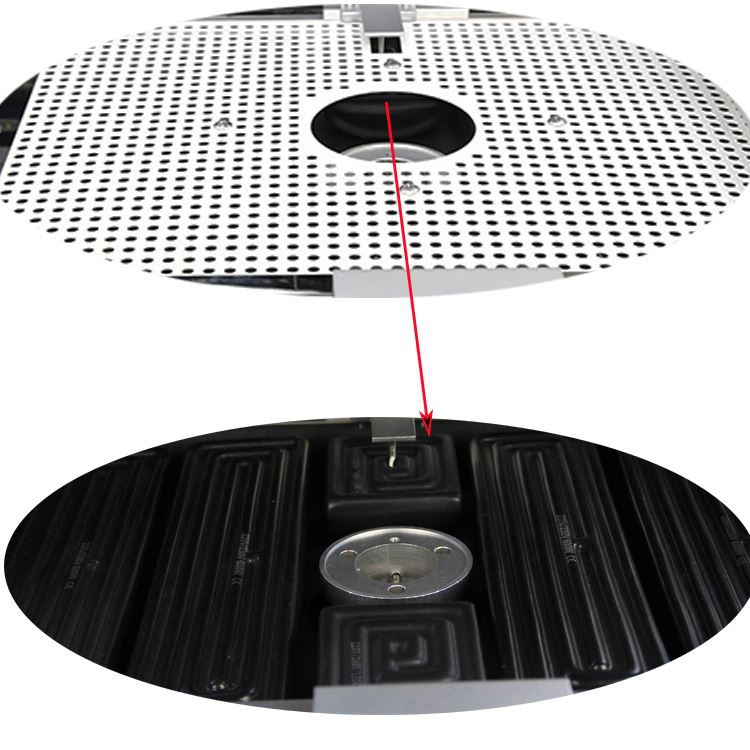

5. Isitish elementlarini bir tekis va xavfsizroq qiladigan po'lat to'r bilan qoplangan IR oldindan isitish zonasi.

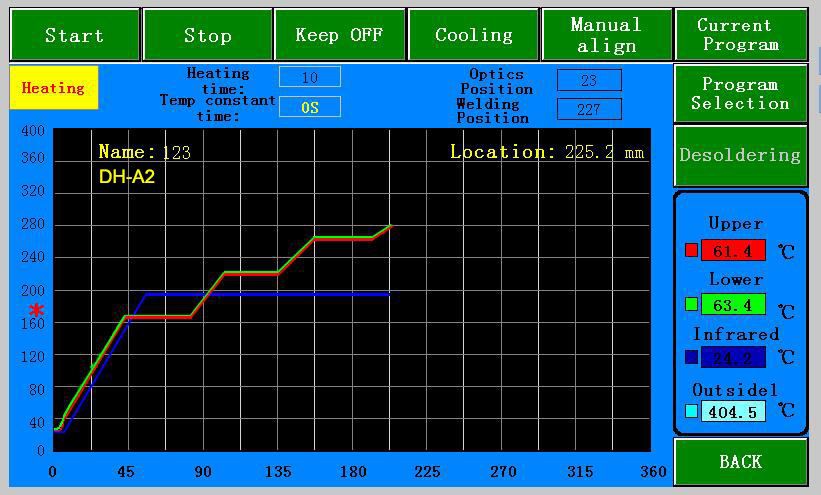

6. Vaqt va haroratni sozlash uchun ish interfeysi, harorat rejimlari sifatida saqlanishi mumkin

50 ta,000 guruh.









5. Nima uchun bizning BGA qayta ishlovchi reballing stantsiyamizni tanlaysiz?



6. BGA qayta ishlash reballing stantsiyasining sertifikati

UL, E-MARK, CCC, FCC, Idoralar ROHS sertifikatlari. Shu bilan birga, sifat tizimini takomillashtirish va takomillashtirish,

Dinghua ISO, GMP, FCCA, C-TPAT audit sertifikatidan o'tdi.

7. BGA rework reballing stantsiyasini qadoqlash va jo'natish



8. BGA rework reballing stantsiyasi uchun jo'natish

DHL, TNT, FEDEX, SF, dengiz transporti va boshqa maxsus liniyalar va boshqalar. Agar boshqa yuk tashish muddatini xohlasangiz,

iltimos, bizga ayting.Biz sizni qo'llab-quvvatlaymiz.



9. To'lov shartlari

Bank o'tkazmasi, Western Union, kredit karta.

Agar sizga boshqa yordam kerak bo'lsa, bizga ayting.



10. BGA qayta ishlash stantsiyasi DH-A2 uchun foydalanish bo'yicha qo'llanma





11. BGA rework reballing stantsiyasi uchun tegishli bilim



BGA qayta ishlash stantsiyasidan foydalanish qadamlari

1. Jarayonni boshlang:

1.1 Tashqi quvvat manbai ulanishining normal 220V ekanligini tekshiring.

1.2 Mashinaning har bir birligining quvvat kalitini yoqing

3. Demontaj qilish tartibi:

3.1 Chiqariladigan PCBA BGA kartasi PCBA kartasining qo'llab-quvvatlash ramkasida o'rnatiladi.

3.2 PCBA ni balandlik chegarasi satriga o'tkazing, qo'llab-quvvatlash ramkasining balandligini PCBA ning yuqori yuzasi tegib turishi uchun sozlang.

balandlik chegarasi satrining pastki qismi bilan.

3.3 Joylashtirish boshini soat yo'nalishi bo'yicha 90 daraja holatiga to'g'ridan-to'g'ri old tomonga burang va PCBA ni o'rtasiga o'tkazing.

olib tashlanadigan ponent va hizalama boshining qizil markazi.

3.4 Komponentni olib tashlash uchun isitish dasturini tanlash uchun tutqichdan foydalaning

3.5 Chap isitish boshini to'g'ridan-to'g'ri olinadigan komponentga joylashtiring va mashina avtomatik ravishda komponentni isitadi.

3.6 Agar 190 gradusgacha qizdirilsa, mashina vaqti-vaqti bilan "bip ... signal" tovushini chiqaradi. Bu vaqtda harorat kalibrlanadi.

nce (boshqarish tugmasi); Mashina qizib ketganda, "gvozli signal ... uzluksiz signal" eshitiladi, vakuum tugmasi yoqiladi, boshni ko'tarish uchun bosing,

komponentni changyutkichdan tozalang, saqlash komponentining chap platformasida isitish boshini aylantiring, bosing Boshingizni ko'tarish uchun BGA

avtomatik ravishda tushadi va BGA o'chiriladi.

3.7 Komponentlarni olib tashlash uchun yuqoridagi amallarni bajaring.

4. Komponentlarni yuklash jarayoni:

4.1 PCBA yuqoridagi 3.1-3.2 bandlarida tasvirlangan bosqichlarga muvofiq yuklanadi.

4.2 Lehimlanadigan BGA ni BGA ulangan platformaning o'rtasiga qo'ying, PCB braketini (chapdan o'ngga) siljiting.

ction) BGA to'g'ridan-to'g'ri vakuumli nozul ostida bo'lishi uchun. Tugmani bosing, o'rnatilgan boshning pastki qismini pastki uchiga qarab,

nozul BGA ning yuqori yuzasiga etib borishiga ishonch hosil qilish uchun o'rnatilgan boshning kalitini qo'lda aylantiring va qurilmani a-

avtomatik ravishda changyutgichni (changyutgich) yoqing, so'ng uni qo'lda asl holatiga aylantiring, tutqich tugmasini bosing va

joylashishni aniqlash boshi avtomatik ravishda eng yuqori holatga ko'tariladi.

4.3 Yozib olish moslamasini to'g'ridan-to'g'ri nozul komponenti ostida bo'lishi uchun olib tashlang, tenglikni plata ushlagichini o'rnating.

lehimlanadigan komponent to'g'ridan-to'g'ri ro'yxatga olish vositasi ostida va yaratish uchun komponentning balandligini mos ravishda sozlang

aniq tasvir

4.4 Siz monitorda qizil BGA pinlari va ko'k PAD pad nuqtalari borligini ko'rishingiz mumkin. Ikki tikuv to'plamini mos keladiganiga sozlang

bir vaqtning o'zida pozitsiyalarni egallaydi. Markazlashtirgandan so'ng, lokatorni asl holatiga suring va BGA qo'shimchasini tark etish uchun tutqich tugmasini bosing.

mponent changyutgich (changyutgich) chiroqqa qadar tenglikni platasining tegishli komponenti holatiga o'rnatiladi.

o'chadi, o'rnatish boshini biroz ko'taring va o'rnatish boshiga qaytish uchun tugmani bosing.

4.5 Yuqoridagi 3-bosqichni takrorlang.3-3.5

4.6 Agar 190 gradusgacha qizdirilsa, mashina "bip ... signal" chiqaradi. Komponentning pastki qismida lehim jarayonini tomosha qiling

monitor orqali), lehim an'anaviy tarzda bajarilganligini ko'rsatib, isitish boshini olib tashlang va PCBA ni o'rnating.

sovutish uchun fan.



5. Haroratni sozlash:

Chiqib ketish haroratini sozlash:

Mashina bilan ta'minlangan konfiguratsiyaga qarang

Payvandlash haroratini sozlash:

Mashina bilan ta'minlangan konfiguratsiyaga qarang



6. E'tibor talab qiladigan masalalar:

1. Tegishli qismlarga shikast etkazmaslik uchun ish paytida har bir qurilmaning kontaktiga e'tibor bering.

2. Operator elektr toki urishi va kuyishdan qochish uchun o'z xavfsizligiga e'tibor beradi.

3. Uskunani saqlash va saqlash, barcha jihatlarni toza va tartibli saqlash.

4. Uskunadan foydalangandan so'ng, u o'z vaqtida o'rnatilishi, yaxshi tashkil etilishi va 5S talablariga muvofiq bo'lishi kerak.

5. Agar muammo yuzaga kelsa, uni darhol texnik yoki texnologik muhandis tomonidan hal qiling.
