Sensorli ekran Shimoliy ko'prigi BGA qayta ishlash mashinasi

Sensorli ekran shimoliy ko'prik bga qayta ishlash mashinasi

Tezkor ko‘rib chiqish:

Biz yaxshilangan ishlashga ega DH-C1 ni taklif qilamiz. Ko'p funktsiyali xususiyatlari va innovatsion dizayni bilan DH-C1 bir martalik olib tashlash, o'rnatish va lehimlash imkonini beradi. Agar siz uyali telefonlarni ta'mirlash uchun BGA qayta ishlash stantsiyasini izlayotgan bo'lsangiz, tabriklaymiz! Siz asl ishlab chiqaruvchi - Dinghua-ni topdingiz, u dunyodagi eng yaxshi BGA qayta ishlovchi stantsiya brendlaridan biri.

1. Spetsifikatsiya

1	Umumiy quvvat	4800W
2	Yuqori isitgich	800W
3	Pastki isitgich	Pastki isitgich: 1200 Vt, pastki infraqizil: 2700 Vt
4	Quvvat	AC220V±10% 50/60Hz
5	Yuqori isitgich harakati	O'ngga / chapga, oldinga / orqaga, erkin aylantiring.
6	Yoritish	Tayvan led ishlaydigan yorug'lik, har qanday burchak sozlangan.
7	Saqlash	50000 harorat profillari guruhi

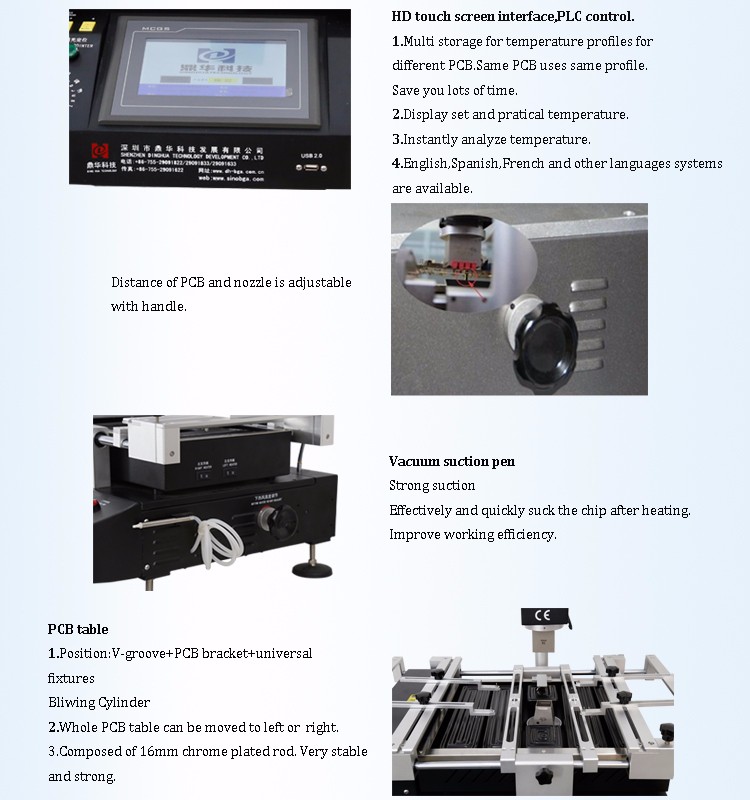

8	Ishlash rejimi	HD sensorli ekran, aqlli suhbat interfeysi, raqamli tizim sozlamalari
9	Joylashtirish	Aqlli joylashishni aniqlash, tenglikni X, Y yo'nalishi bo'yicha "5 ball qo'llab-quvvatlash" + V-yivli PCB braketi + universal armatura bilan sozlash mumkin.
10	Haroratni nazorat qilish	K Sensor, yopiq halqa
11	Haroratning aniqligi	±2 daraja
12	PCB hajmi	Maksimal 400mmⅹ400mm Min20mmⅹ20mm
13	BGA chipi	2*2~80*80mm
14	Minimal chip oralig'i	0.15 mm
15	Harorat sensori	1 dona
16	O'lchamlari	L560 × W590 × H690 mm
17	Sof og'irlik	Taxminan 32KG

2. DH-C1 BGA qayta ishlash stantsiyasining mahsulot tavsifi va qo'llanilishi

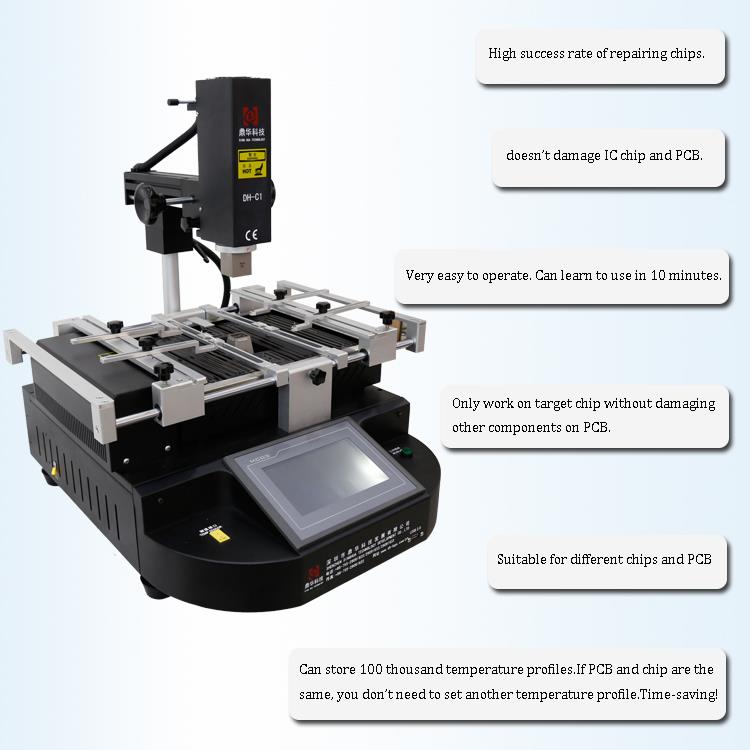

Xususiyatlari:

1. Yuqori quvvatli o'zaro oqimli fan:Stansiya PCBni tez sovutish va deformatsiyani oldini olish uchun yuqori quvvatli o'zaro faoliyat fandan foydalanadi. Shuningdek, u BGA chipini olib tashlashga yordam beradigan ichki vakuum pompasi va tashqi vakuum chuckini o'z ichiga oladi.

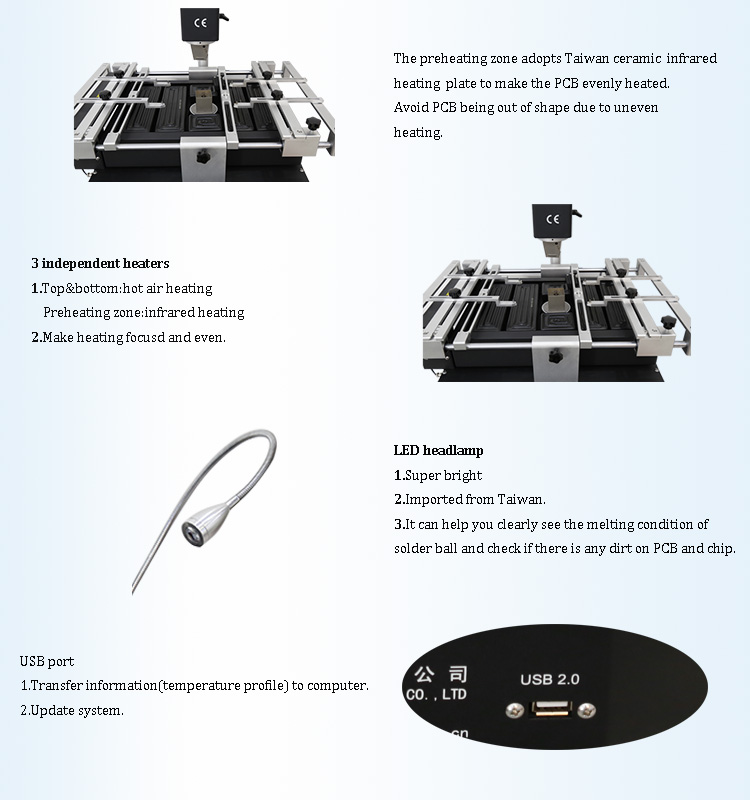

2. Mustaqil isitish zonalari:Stansiyada uchta mustaqil boshqariladigan isitish zonalari mavjud bo'lib, ularning har biri bir nechta haroratni boshqarishga ega. Ular turli harorat zonalari bo'ylab optimal integratsiyani ta'minlash uchun sozlanishi mumkin. Isitish harorati, vaqt, nishab, sovutish va vakuum sozlamalari foydalanuvchi interfeysi orqali sozlanishi mumkin.
3. Olinadigan armatura:Moslashuvchan va qulay olinadigan moslama PCB ning periferik qurilmalarini shikastlanish va ifloslanishdan himoya qiladi. U turli xil BGA qayta ishlash ilovalariga moslashtiriladi.
4. Haroratni aniq nazorat qilish:Tizim yopiq pastadir nazorati va avtomatik harorat kompensatsiyasi bilan yuqori aniqlikdagi K tipidagi termojuftdan foydalanadi. U ±2 daraja haroratning aniq og'ishini ta'minlaydigan PLC va harorat modulini o'z ichiga oladi. Tashqi haroratni o'lchash ulagichi real vaqtda harorat egri chizig'ini aniq kuzatish va tahlil qilish imkonini beradi.
5. Xavfsizlik xususiyatlari:DH-C1 BGA qayta ishlash stantsiyasi Idoralar sertifikatiga ega va favqulodda vaziyatda xavfsizlikni ta'minlash uchun favqulodda to'xtash tugmasi va avtomatik quvvatni o'chirishdan himoya qilish moslamasi bilan jihozlangan.

Ilova:

1.Mahsulot ilovalari:

DH-C1 BGA qayta ishlash stantsiyasi turli xil elektron qurilmalar, jumladan, kompyuterlar, smartfonlar, noutbuklar, raqamli kameralar, konditsionerlar va televizorlar, shuningdek, tibbiyot, aloqa va avtomobilsozlik kabi sohalardagi qurilmalarning anakartlarini qayta ishlash uchun javob beradi.

2. Ilovalarning keng doirasi:

U BGA, PGA, POP, BQFP, QFN, SOT-223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA va LED chiplari kabi turli komponentlarni qayta ishlashni qo'llab-quvvatlaydi.

Foydalanish: BGA, PGA, POP, BQFP va QFN uchun ishlatiladigan bitta BGA qayta ishlash stantsiyasi.

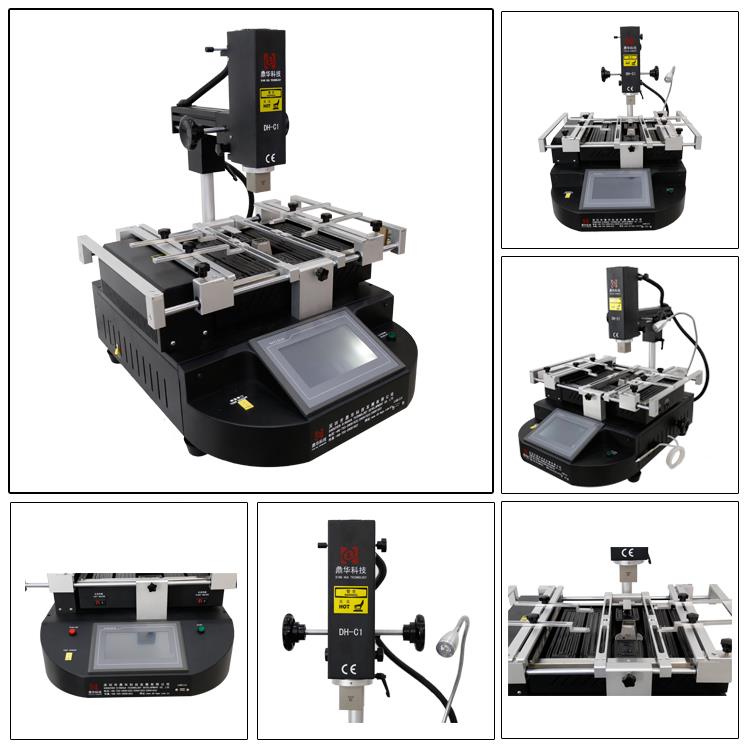

3.DH-C1 BGA qayta ishlash stantsiyasining tafsilotlari

4. Nima uchun bizni tanlash kerak

Dinghua Xitoyda 13 yildan ortiq tajribaga ega bo'lgan SMT zavodlarini qurish bo'yicha professional maslahat va xizmatlarni taklif qiluvchi yetakchi SMT zavod yechimlari provayderi hisoblanadi.

1. Biz mijozlarga dunyo bo'ylab ko'plab yangi zavodlar qurishda yordam berdik.
2. Biz mijozlarimiz uchun 500 dan ortiq mutaxassis va texnik xodimlarni tayyorladik.
3. Biz siz uchun eng ishonchli xitoylik hamkorga aylandik.

Asosiy eksport bozorlari:

• Sharqiy Yevropa
• Yaqin Sharq/Afrika
• Shimoliy Amerika
• G'arbiy Evropa
• Osiyo
• Avstraliya
• Markaziy/Janubiy Amerika

5. DH-C1 BGA qayta ishlash stantsiyasi uchun yetkazib berish tafsilotlari

• Moslashuvchan yetkazib berish imkoniyatlari:
• TNT
• DHL
• FedEx
• UPS
• EMS
• Dengiz orqali

6. Tez-tez so'raladigan savollar

Savol: Ushbu mashinani sizdan qanday sotib olsam bo'ladi?

A:A. Ushbu mahsulot haqida onlayn yoki elektron pochta orqali biz bilan maslahatlashing.
B. Yakuniy narx, yuk tashish, to'lov usullari va boshqa shartlarni kelishib oling va tasdiqlang.
C. Biz sizga proforma hisob-fakturani yuboramiz va buyurtmangizni tasdiqlaymiz.
D. To'lovni proforma-fakturada ko'rsatilgan usul bo'yicha amalga oshiring.
E. To'liq to'lovingizni tasdiqlaganingizdan so'ng proforma hisob-faktura asosida buyurtmangizni tayyorlaymiz va jo'natishdan oldin 100% sifat tekshiruvini o'tkazamiz.
F. Sizning buyurtmangiz havo yoki dengiz orqali jo'natiladi.

Savol: Men bunday mashinadan birinchi marta foydalanayapman. Ishlash osonmi?

A:Mashinani qanday ishlatishni ko'rsatadigan inglizcha qo'llanma yoki o'quv videosi mavjud.
Agar sizda hali ham savollaringiz bo'lsa, biz bilan elektron pochta, Skype, telefon yoki onlayn TradeManager xizmati orqali bog'laning.

7. Xizmatlar

• Mahsulotlarimiz bilan bog'liq so'rovlaringizga 24 soat ichida javob beriladi.
• OEM va ODM xush kelibsiz; OEM brendi mavjud.
• Savdo hududingizni, dizayn g'oyalarini va barcha shaxsiy ma'lumotlaringizni himoya qilish.
• Zavodga tashrif buyurish mumkin.
• Mashinani o'rnatish va undan foydalanish bo'yicha trening.
• Muhandislar chet elda mashinalarga xizmat ko'rsatishlari mumkin.

8. Yuzaki o'rnatish texnologiyasining ichki va tashqi tomonlari

Surface Mount Technology (SMT) bir muncha vaqtdan beri mavjud bo'lib, kutilgan foyda haqiqatda ekanligini isbotladi. Bo'sh joyni qisqartirish, arzonroq xarajat va yaxshilangan ishlash (sifat, ishonchlilik va elektr ko'rsatkichlari) ko'rsatildi va SMTni ko'paytirishni davom ettirmoqda.

SMT ning boshqarish qiyin bo'lgan jihatlaridan biri ta'mirlash, teginish va almashtirishdir. Bu barcha qismlar turlarini hisobga olgan holda murakkab maydon. Ushbu byulletenda muhokama qilingan ta'mirlash va ta'mirlashning ko'plab jihatlari barcha turdagi qismlarga tegishli bo'ladi. Biroq, ba'zi murakkab ta'mirlash masalalari qo'shimcha baholashni talab qilishi mumkin. Ushbu ma'lumotni boshlang'ich nuqtasi sifatida foydalaning va u erdan oling.

Nima uchun va qachon?

SMT ning ko'pgina afzalliklari ushbu texnologiyada mavjud bo'lgan avtomatlashtirish va jarayonni boshqarishdan kelib chiqadi. Qismlarning qattiq oralig'i va lehim birikmalarining har xil turlari bizni nima maqbul va nima ta'mirlash kerakligini qayta ko'rib chiqishga sabab bo'ldi. Ta'mirlanmagan bosma elektron yig'ilishlar (PCA) ta'mirlangan PCA'larga qaraganda yakuniy sinov va foydalanishda muvaffaqiyat darajasi ancha yuqori bo'lishi isbotlangan. Ta'mirlangan qismlar va lehim bo'g'inlaridagi buzilishlar, ta'mirlash joylari yaqinidagi qismlar va lehim bo'g'inlaridagi nosozliklar tez-tez uchraydi.

Bu SMT ta'mirlashni osonlashtirish uchun ixtiro qilinmaganligini ta'kidlaydi. SMT-da avtomatlashtirishning yuqori darajasi ta'mirlashga bo'lgan ehtiyojni kamaytiradi va tafsilotlarga to'g'ri e'tibor berish bilan ko'pchilik qayta ishlash va ta'mirlashdan qochish mumkin. Sanoat an'anaviy teshikli bosilgan elektron yig'malarni ishlab chiqarishning bir qismi sifatida qayta ishlash va ta'mirlashni qabul qildi. Biroq, yangi SMT texnologiyasida buni qabul qilish shart emas. Uni minimallashtirish usullari mavjud.

Shuni yodda tutgan holda, biz sizni quyidagi tarzda ta'mirlash, teginish va almashtirish haqida o'ylashga taklif qilamiz.
