2 Isitish zonalari BGA Rework Mashinask

2 Isitish zonalari BGA Rework Mashinask

Bu dh -200 - avtoulovning yuqori boshi va IR Heheating zonasi, shuningdek sensorli ekran

vaqt va harorat aniq boshqariladi. IPhone uchun ishlatiladi, iPad,Huawei, Samsung mobil telefonlari va boshqalar.

1. 2 isitgich zonalarining mahsulot xususiyatlari BGA Rewn Ciring Machine kichik ipak mashinasi

1. Issiq havo va infraqizil payvandlash texnologiyasi
2. Issiq havo va infraqizil isitishning tezligi tez yoki doimiy isitish natijasida hosil bo'lgan zararni oldini olishi mumkin.
3. Ishlash oson; Foydalanuvchi bir kunlik mashg'ulotlardan keyin malakaga ega bo'lishi mumkin.
4. Payvandlash vositalarining hech biri talab qilinmaydi; U chiplarni 50 mm gacha payvandlashi mumkin.
5. 800w issiq eritma tizimi bilan jihozlangan, 240 mm x 180 mm.
6. Bu issiq havosiz aqlli tarkibiy qismlarga ta'sir qilmaydi va payvandlash uchun mos emas BGA, SMD, CGA, QFP, PLCC va BGA raqami.
7. Bu turli xil kompyuter, daftarlar va playstatsion tarkibiy qismlar, ayniqsa Shimoliybrij va JanubiRgreads chiplari uchun mos keladi.

2

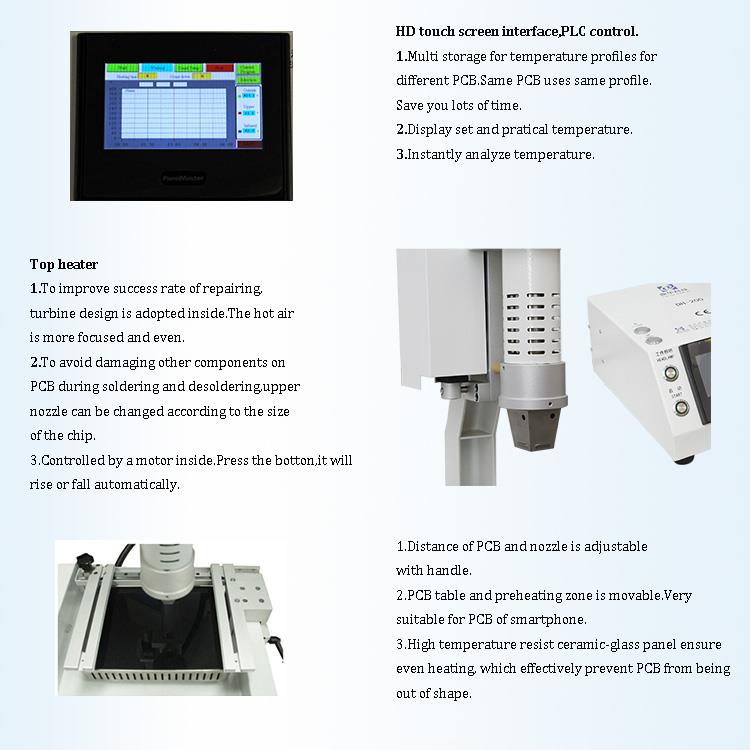

3. 2 ta isitish zonalari tafsilotlar

1.2 mustaqil isitgichlar (issiq havo va infraqizmed);

2. HD raqamli displey;

3. HD sensorli interfeysi, PLC nazorati;

4. LED Hurmamp;

a. Qiziqish zonasi, IR uglerod tolasi isitish naychalari va kichik tarkibiy qismlarning pasayishiga to'sqinlik qiladigan yuqori haroratli shisha qalqon.

b. LED yorug'ligi, 10w kuch, yorqin va moslashuvchan.

v. Ijobiy shakllar bilan boshqa shaxsiy kompyuterlar uchun ishlatilishi mumkin bo'lgan 4 ta Umumjahon armatura.

1. PCB va ko'krak uchun sozlanadigan masofa

2. PCB Workbench va IR Heheating zonasi

3. Yuqori bosh, avtomatik ravishda ko'taring yoki pastga tushiring

1. 4 tugmachaning ikkitasi eng yuqori boshning ko'tarilishi va pasayishini nazorat qiladi; oddiy va samarali.
2. IR Xizmat qilishni ta'minlaydigan o'rnatilgan sovutish fanati, haddan tashqari qizib ketmaydi.

4.Nima uchun 2- Isitish zonasi Teuchcreen BGA qayta ishlash mashinasi?

• Isitgich muvaffaqiyatli qayta ishlash uchun muhim omil hisoblanadi. Biz Tayvan yoki Germaniyadan olib kirilganidan foydalanamiz va har bir birlikada qat'iy sinovlarni o'tkazamiz.
• Geversingdan keyin natijada toza va mukammal bo'lsa, PCB-ni yangi holatda qolgan.
• Issiq havo dizayni to'rt tomonida kamida bitta teshik va to'rtta burchakni o'z ichiga oladi, bu esa haddan tashqari qizib ketishiga yordam beradi.

Foydalanish:BGA, PGA, QFN, PLCC, TSOP, PBGA, CPGA, IC va boshqalar.

5. 2 Isitish zonalarining sertifikati BGA Rework Mashinask

1. 38 dan ortiq patentlar va hukumat tomonidan qabul qilingan 100 ta ilg'or texnologiyalar.

2.Ece, iOS9001 va Rohs va boshqalar.

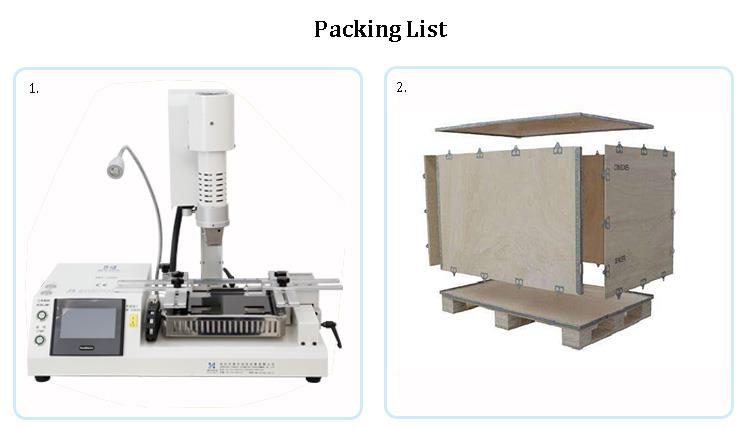

6. 2 ta isitish zonalarini qadoqlash va jo'natish BGA Rework mashinasi

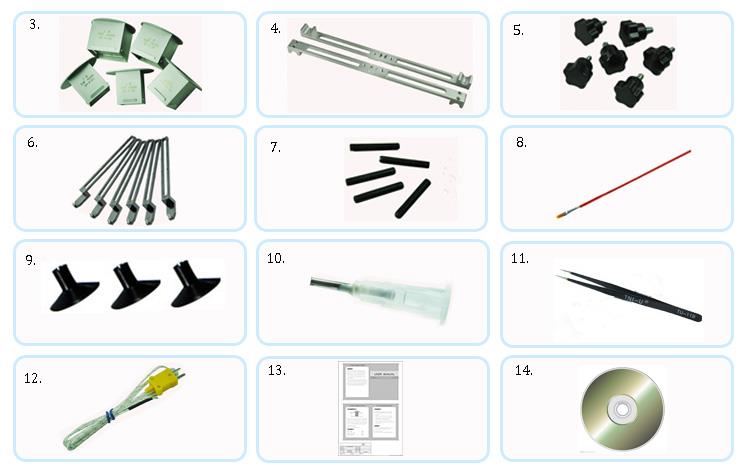

2 ta isitish zonalari ekranlari BGA Rework Mashinask

1. 6 dona "Universal armt"
2. Boshlarsiz vintlardek
3. Cho'tka
4. Rezina so'ruvchilar
5. Vakuumli qalam
6. Tveksi
7. Termojuft
8. CD darslari
9. Qo'llanma

7. 2 ta isitish zonalaridan foydalanish BGA Rework mashinasi (DH -200)

To'liq ishlash tsikligi, shu jumladan oldindan hehr qilish, atroflicha, yoyish, yiqitish, loting qilish va qoldiq lotingni olib tashlash, lehim qiluvchi temir va qayta ishlashni talab qilishi mumkin. Biz a-ni ishlatishni taklif qilamizUniversal stencilKo'p turli xil chiplar, BGA Reja stantsiyasi, kichik lehim va qayta ishlash tsikli uchun stencil uchun mos keladi.

Mos keladigan sirtli qurilmalar spektri juda kichik qismlardan katta qismlarga (BGA).

O'rnatishning to'liq maydoni, iste'molchilar elektronikasida (mobil telefonlar, iPadlar, GPS kuzatuvchilari va boshqalar) kabi kichik o'lchamdagi dog 'to'plamlarini qayta ishlash uchun optimallashtirildi.

Oldindan oldindan o'rnatilgan profil kutubxonalari va intuitiv ko'rinadigan foydalanuvchi tajribasi yangi operatorlarni darhol boshlashni yoqishiga imkon beradi.

Ko'plab professional xususiyatlar, shu jumladan IR Hehimae zonasi va shisha qalqon IR isitish yorug'ligi, bu mashinani shaxsiy ta'mirlash do'konlarida va kichik fabrikalarda keng qo'llaniladi.

8

Lehim qo'shma qo'shini qanday olib tashlash kerak:

1. Birinchidan, namlikni olib tashlash uchun PCB kengashi va BGA-ni qizdiring. Pech doimiy haroratli parametr bilan boshqarilishi mumkin.
2. BGA chipining o'lchamiga mos keladigan va uni mashinaga bog'lab qo'ying. Yuqori tuyere BGA chipini biroz qoplashi kerak, 1 dan 2 mm. Yuqori tugun BGA-dan biroz kattaroq bo'lishi mumkin, ammo bu BGAning notekis isitilishiga olib kelishi mumkin. Pastki tuyin BGA-dan biroz kattaroq bo'lishi kerak.
3. BGA Rej Stantsiyasida muammoli PCB ni tuzating. Uning o'rnini sozlang va PCB ni armatura bilan qisib qo'ying. BGA pastırınınırıcı allık aldatiga rioya qiling (tartibsiz palbalar uchun maxsus shakllangan armaturadan foydalaning). Haroratni o'lchash liniyasini tortib oling va yuqori va pastki tugunning pozitsiyasini o'zgartiring, shunda yuqori va pastki tugunning holatini qo'ying, shunda yuqori va pastki tugunning pozitsiyasini to'g'rilang, shundan taxminan 1 mm bo'shliqni qoldiradi, pastki tugun PCBga qarshi.
4. Tegishli harorat egri chizig'ini o'rnating: 183 darajaga erishishni va 217 darajaga etakchiliksiz erish nuqtasini olib boring. Shaklda ko'rsatilganidek, kerakli sozlamalarni amalga oshirib, belgilangan tartibda olib borilayotgan ish stantsiyasida etakchi dasturning etakchi dasturini kuzatib boring. (Quyidagi rasmda men shaxsan ta'mirlash uchun parametrlarni ko'rsatadi, ammo bu faqat ma'lumot uchun mo'ljallangan. Shuningdek, haroratni sozlash va haroratning haroratini monitoring qilish uchun haroratning harorat egri bilan ishlash tavsiya etiladi.)
5. Payvandlash jarayonini boshlash uchun bosing. Signal signallari kutilganda, shamolning yuqori boshini olib tashlang va BGA-ni olish uchun mashina bilan birga keladigan vakuum so'rg'ich qalamidan foydalaning.

Agar lehimlash bo'g'imini olib tashlash mumkin bo'lmasa, BGA jarayonini bartaraf etish va haqiqiy ta'mirlash paytida duch keladigan sharoitlar asosida sozlamalarni sozlang.
