Reflow sensorli ekranli BGA qayta ishlash mashinasi

1.Reflow sensorli ekranli BGA qayta ishlash mashinasining spetsifikatsiyasi

Quvvat	5300W
Yuqori isitgich	Issiq havo 1200 Vt
Pastki isitgich	Issiq havo 1200 Vt. Infraqizil 2700 Vt
Quvvatlantirish manbai	AC220V±10% 50/60Hz
Hajmi	L530 * W670 * H790 mm
Joylashtirish	V-groove PCB qo'llab-quvvatlashi va tashqi universal armatura bilan
Haroratni nazorat qilish	K tipidagi termojuft, yopiq pastadir nazorati, mustaqil isitish
Haroratning aniqligi	±2 daraja
PCB hajmi	Maks 450*490 mm.Min 22*22 mm
Ish stolini nozik sozlash	±15 mm oldinga / orqaga, ± 15 mm o'ngga / chapga
BGA chipi	80*80-1*1mm
Minimal chip oralig'i	0.15 mm
Harorat sensori	1 (ixtiyoriy)

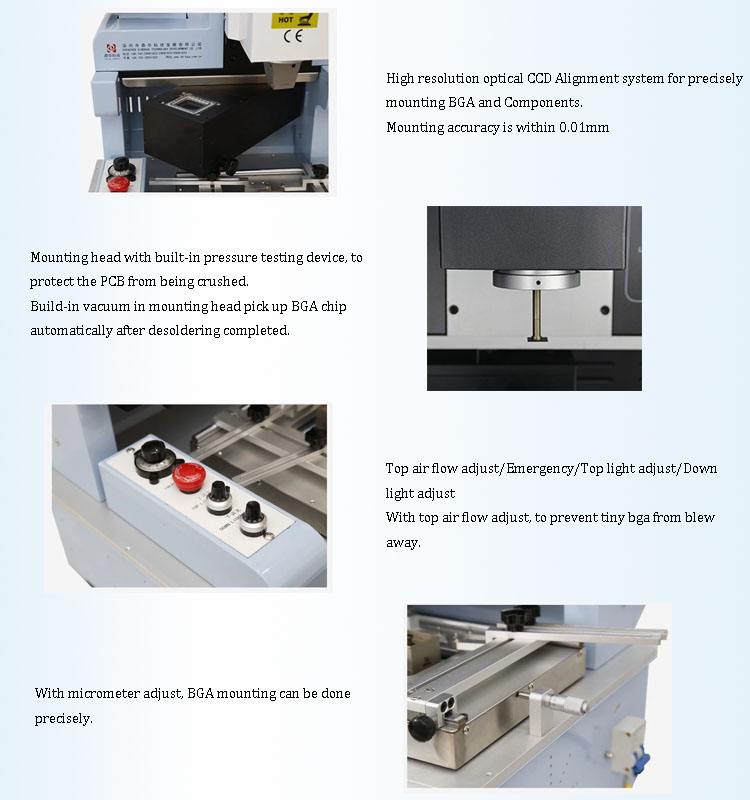

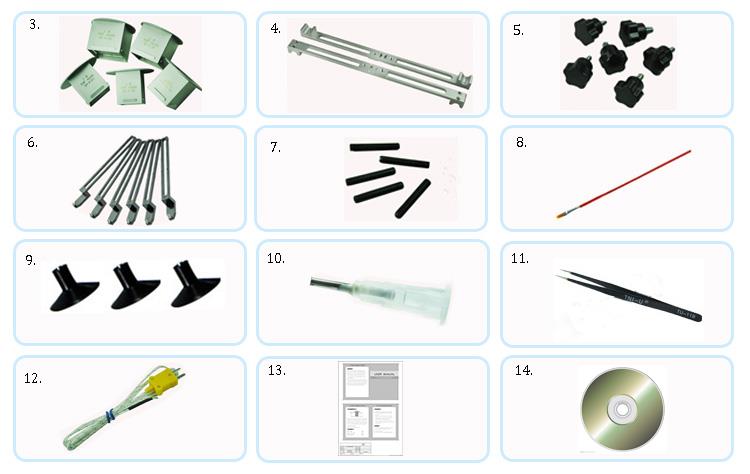

2.Reflow sensorli ekranli BGA qayta ishlash mashinasining tafsilotlari

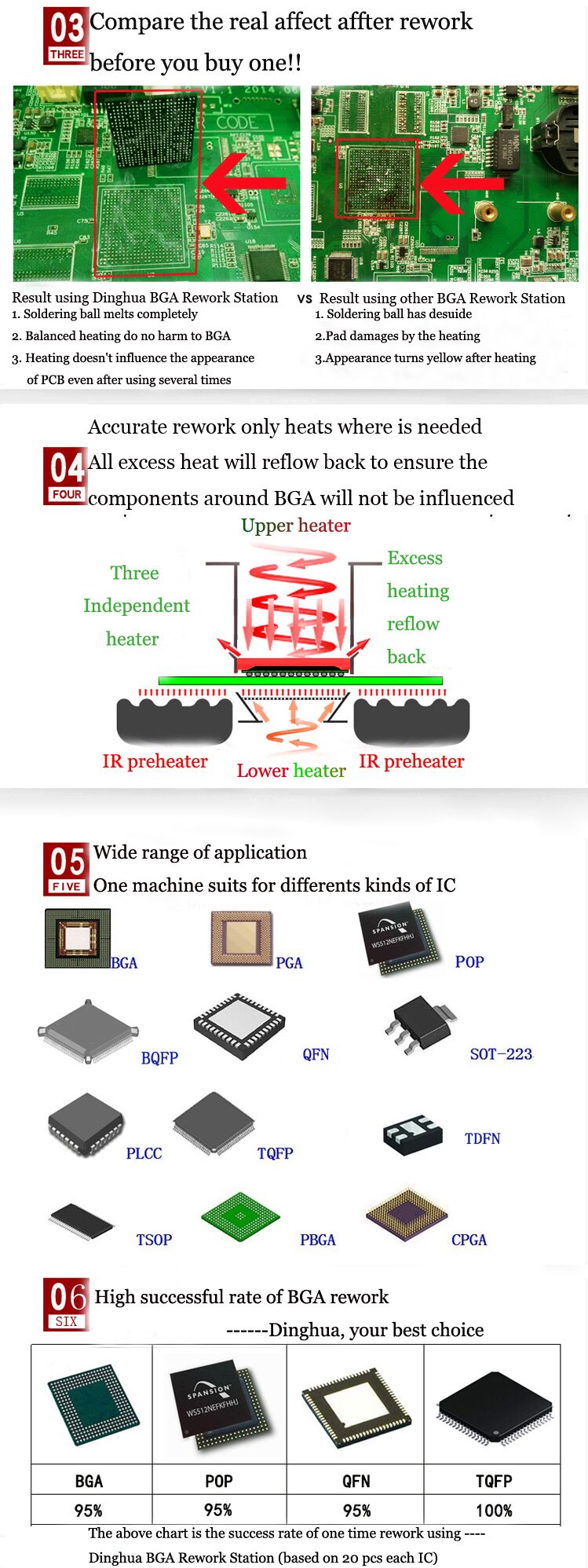

3.Nega bizning Reflow sensorli ekranli BGA qayta ishlash mashinasini tanlaysiz?

4.Reflow sensorli ekranli BGA qayta ishlash mashinasi sertifikati

5. Qadoqlash va jo'natish

Tegishli bilimlar

BGA chiplarini qayta ishlash jarayoni bo'yicha ko'rsatmalar

I. BGA chiplarini ta'mirlash jarayoni bo'yicha ko'rsatmalar

Ushbu maqolada, birinchi navbatda, BGA IC'larini lehimdan tozalash va to'pni ekish jarayoni va BGA qayta ishlash stantsiyasida qo'rg'oshinli va qo'rg'oshinsiz taxtalar bilan ishlashda ehtiyot choralari tasvirlangan.

II. BGA chipini ta'mirlash jarayoni tavsifi

BGA-ga texnik xizmat ko'rsatishda quyidagi masalalarni yodda tutish kerak:

1. Lehimlash jarayonida haddan tashqari haroratning shikastlanishiga yo'l qo'ymaslik uchun, ishlatishdan oldin issiq havo qurolining harorati oldindan sozlanishi kerak. Kerakli harorat oralig'i 280-320 daraja. Lehimlash jarayonida harorat sozlanmasligi kerak.
2. Komponentlarga ishlov berishdan oldin elektrostatik bilaguzuk taqish orqali statik elektr shikastlanishining oldini oling.
3. Issiq havo tabancasining shamoli va bosimidan shikastlanmaslik uchun ishlatishdan oldin issiq havo tabancasining bosimi va havo oqimini sozlang. Lehimlash paytida qurolni siljitishdan saqlaning.
4. PCBA-dagi BGA prokladkalarining shikastlanishiga yo'l qo'ymaslik uchun, lehim erigan yoki yo'qligini tekshirish uchun BGA-ga cımbız bilan muloyimlik bilan teging. Agar lehimni olib tashlash mumkin bo'lsa, eritilmagan lehim eriguncha qizdirilishiga ishonch hosil qiling. Eslatma: Ehtiyotkorlik bilan tuting va ortiqcha kuch ishlatmang.
5. Ikkilamchi lehim to'pi shakllanishiga yo'l qo'ymaslik uchun BGA ning PCBA-da joylashishiga va yo'nalishiga e'tibor bering.

III. BGA texnik xizmat ko'rsatishda ishlatiladigan asosiy uskunalar va asboblar

Quyidagi asosiy jihozlar va asboblar talab qilinadi:

1. Intelligent issiq havo quroli (BGAni olib tashlash uchun ishlatiladi).
2. Antistatik texnik xizmat ko'rsatish stoli va elektrostatik bilaguzuk (ishlashdan oldin bilak tasmasini taqing va antistatik stantsiyada ishlang).
3. Antistatik tozalovchi (BGA tozalash uchun ishlatiladi).
4. BGA qayta ishlash stantsiyasi (BGA lehimlash uchun ishlatiladi).
5. Yuqori haroratli pech (PCBA plitalarini pishirish uchun).

Yordamchi uskunalar: Vakuumli assimilyatsiya ruchkasi, lupa (mikroskop).

IV. Pishiriqni pishirishdan oldin tayyorlash va tegishli talablar

1.Taxtaga ta'sir qilish vaqtiga qarab turli xil pishirish vaqtlari kerak bo'ladi. EHM vaqti kengash shtrix-kodidagi ishlov berish sanasiga asoslanadi.

2.Pishirish vaqti quyidagicha:

• Ta'sir qilish vaqti 2 oydan kam yoki unga teng: Pishirish vaqti=10 soat, Harorat=105±5 daraja
• Ta'sir qilish vaqti > 2 oy: Pishirish vaqti=20 soat, Harorat=105±5 daraja

3.Taxtani pishirishdan oldin issiqlikdan shikastlanmaslik uchun optik tolalar yoki plastmassalar kabi haroratga sezgir qismlarni olib tashlang.

4.BGAning barcha qayta ishlari taxta pechdan chiqarilgandan keyin 10 soat ichida bajarilishi kerak.

5.Agar BGA-ni qayta ishlash 10 soat ichida yakunlanmasa, namlikning yutilishiga yo'l qo'ymaslik uchun PCBA ni quritadigan pechda saqlang. PCBA ni qayta isitish shikastlanishga olib kelishi mumkin.

V. BGA Chip de-lehim va shar ekish bosqichlari

1.Lehimlashdan oldin BGA tayyorlash

Issiq havo tabancasi parametrlarini quyidagicha o'rnating: harorat=280 daraja –320 daraja, lehim vaqti=35–55 soniya, havo oqimi=daraja 6. PCBAni antistatik stol ustiga qo'ying. va uni himoya qiling.

2.BGA chipini lehimlash

Chipni olib tashlashdan oldin uning yo'nalishini va joylashishini eslang. Agar PCBA-da ipak ekran yoki belgi bo'lmasa, BGA pastki qismidagi kichik maydonni belgilash uchun markerdan foydalaning. BGA ostida yoki uning atrofida oz miqdorda oqim qo'llang. Issiq havo tabancasi uchun tegishli BGA o'lchamli maxsus payvandlash nozulini tanlang. Qurol dastagini vertikal ravishda BGA bilan tekislang, nozul va jihoz o'rtasida taxminan 4 mm qoldiring. Issiq havo tabancasini ishga tushiring. U oldindan o'rnatilgan parametrlar yordamida avtomatik ravishda lehimlanadi. Lehimlashdan so'ng, 2 soniya kuting, so'ngra BGA komponentini olib tashlash uchun assimilyatsiya ruchkasidan foydalaning. Olib tashlangandan so'ng, yostiqni ko'tarish, kontaktlarning zanglashiga olib kelishi yoki ajralishi kabi har qanday zararni tekshiring. Agar biron bir anormallik aniqlansa, uni darhol hal qiling.

3.BGA va tenglikni tozalash

• Taxtani ish stoliga qo'ying. Yostiqchalardan ortiqcha lehimni olib tashlash uchun lehimli temir va lehimli ortiqcha oro bermay foydalaning. Shikastlanmaslik uchun yostiqni tortmaslik uchun ehtiyot bo'ling.
• Yostiqchalarni tozalagandan so'ng, sirtni tozalash uchun PCB tozalash eritmasi va lattadan foydalaning. Agar protsessor qayta to'plashni talab qilsa, qayta to'plashdan oldin BGA komponentini tozalash uchun antistatik qurilmaga ega ultratovushli tozalagichdan foydalaning.

Eslatma:Qo'rg'oshinsiz qurilmalar uchun lehimlanadigan temirning harorati 340±40 daraja bo'lishi kerak. CBGA va CCGA prokladkalari uchun lehim temirining harorati 370 ± 30 daraja bo'lishi kerak. Agar lehimlanadigan temirning harorati etarli bo'lmasa, haqiqiy sharoitlarga qarab tuzatishlar kiritilishi kerak.

4.BGA Chip Balling

BGA chiplari uchun qalay lazer bilan teshilgan po'lat plitalardan yasalgan bo'lishi kerak. Plitalar qalinligi 2 mm, teshik devorlari silliq bo'lishi kerak. Teshikning pastki qismi (BGA bilan aloqa qiladigan tomoni) silliq va tirnalmagan bo'lishi kerak. BGA qayta ishlash stantsiyasidan foydalanib, aniq hizalanishni ta'minlab, BGA-ni shablonga joylashtiring. Stencil magnit blok bilan mustahkamlangan bo'lishi kerak. Stencilga oz miqdorda qalinroq lehim pastasi qo'llaniladi, barcha to'r teshiklarini to'ldiradi. Keyin po'lat plitalar asta-sekin ko'tarilib, BGAda kichik lehim to'plari qoladi. Keyin ular bir xil lehim to'plarini hosil qilish uchun issiq havo quroli bilan yana isitiladi. Agar alohida prokladkalarda lehim to'plari yo'q bo'lsa, po'lat plitani yana bosib, lehimni qayta qo'llang. Po'lat plitalarni lehim pastasi bilan qizdirmang, chunki bu uning aniqligiga ta'sir qilishi mumkin.

5.BGA chipini lehimlash

BGA lehim to'plari va PCBA prokladkalariga oz miqdorda oqim qo'llang, so'ngra BGA ni asl belgilar bilan tekislang. Haddan tashqari oqimdan saqlaning, chunki bu chipni siljishi mumkin bo'lgan rozin pufakchalariga olib kelishi mumkin. PCBA-ni BGA qayta ishlash stantsiyasiga gorizontal ravishda tekislang. Tegishli nozulni tanlang va nozulni BGA dan 4 mm balandlikda o'rnating. BGA-ni avtomatik ravishda lehimlaydigan BGA qayta ishlash stantsiyasida oldindan tanlangan harorat rejimidan foydalaning.Eslatma:Lehimlash paytida BGA ni bosmang, chunki bu sharlar orasidagi qisqa tutashuvga olib kelishi mumkin. BGA lehim to'plari erib ketganda, sirt tarangligi chipni PCBA-ga markazlashtiradi. Qayta ishlash stantsiyasi isitishni tugatgandan so'ng, u signal beradi. PCBA ni 40 soniya sovib ketguncha harakatlantirmang.

VI. BGA lehimleme tekshiruvi va PCBA taxtasini tozalash

1. Lehimlashdan so'ng, ortiqcha oqim va lehim zarralarini olib tashlash uchun plastinka tozalagich yordamida BGA komponentini va PCBA ni tozalang.
2. BGA va PCBA ni tekshirish uchun kattalashtiruvchi chiroqdan foydalaning, chipning markazlashtirilganligini, tekislanganligini va PCBA bilan parallel ekanligini tekshiring. Har qanday lehim toshib ketishi, qisqa tutashuvlar yoki boshqa muammolarni qidiring. Agar biron bir anormallik aniqlansa, zararlangan hududni qayta lehimlang. Nosozlikni ko'paytirmaslik uchun tekshirish tugamaguncha mashinani sinovdan o'tkazmang.
