Avtomobil protsessorini ta'mirlash
1.Ustunli panjara massivlarini qadoqlash, chip o'lchovli paketlar, to'rtta tekis paketlar, er panjara massivlari yoki boshqa SMDlarni ta'mirlash uchun ishlatiladigan avtomatlashtirilgan BGA qayta ishlash mashinasi.
2.Chip va anakartning lehim prokladkalari uchun ajratilgan ko'rinishga ega optik CCD.
3.Temperatura profillari 50000 tagacha guruhlarda saqlanishi mumkin.
4.Har bir harorat rejimi uchun mustaqil nomlash.
Ta'rif

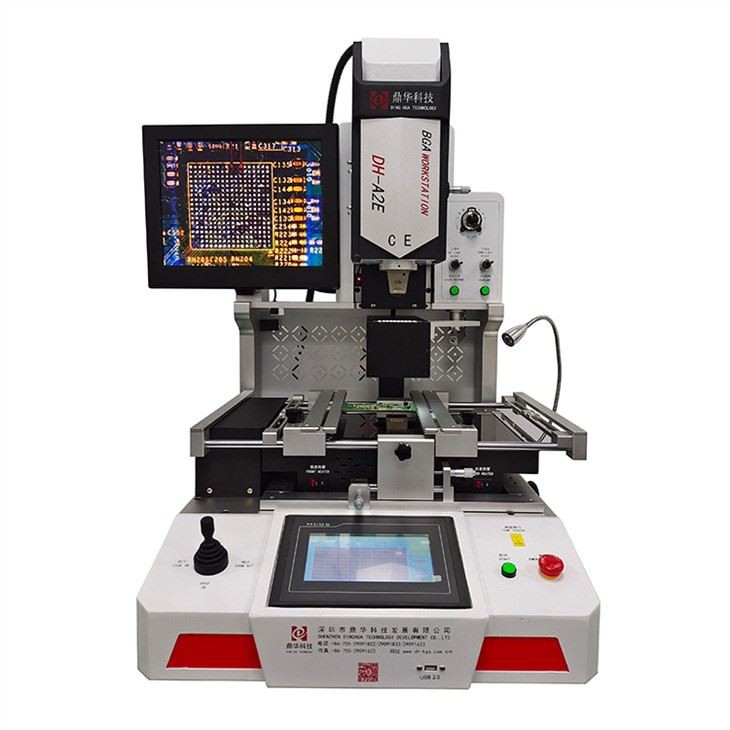

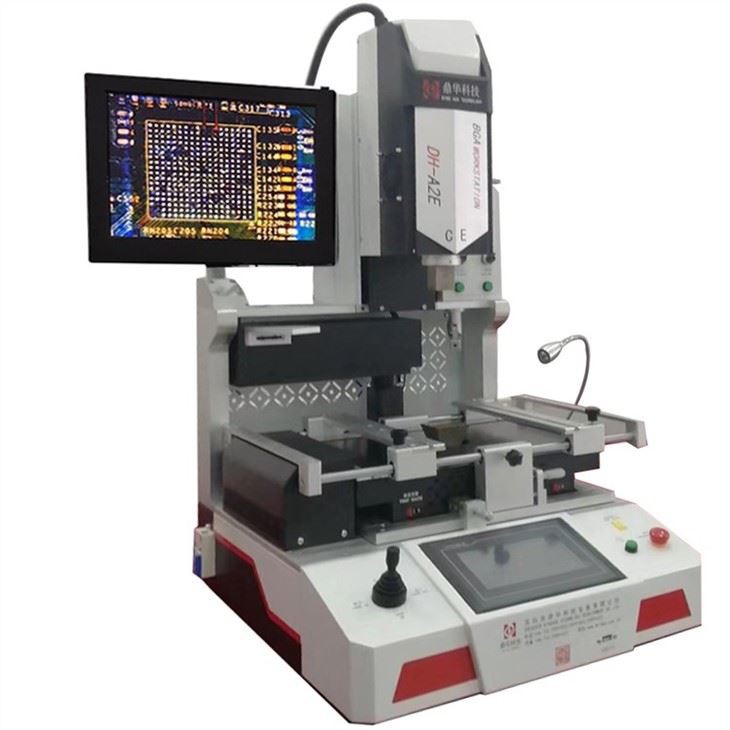

Avtomobil protsessorini ta'mirlash uchun avtomatik BGA qayta ishlash mashinasi
Protsessor ECU ning yadrosi bo'lib, etarli resurslar va bilimga ega bo'lsa, ECU ta'mirlanishi mumkin,lekin tashxis qo'yish va tuzatish uchun
noto'g'ri komponent juda ko'p sinovlarni, maxsus jihozlarni talab qiladi,va muvaffaqiyatsizlikka nima sabab bo'lganiga qarab,
qancha komponentlar shikastlangan vaqanday komponentlarni almashtirish kerak va hokazo. Agar protsessor ta'mirlansa, BGA
qayta ishlash mashinasifoydalanish zarur, va optik CCD moslashtirish tizimi bilan avtomatik qayta ishlash mashinasiyaxshiroq tanlov.
CPU ta'mirlash uchun DH-A2E modeli juda yaxshi:

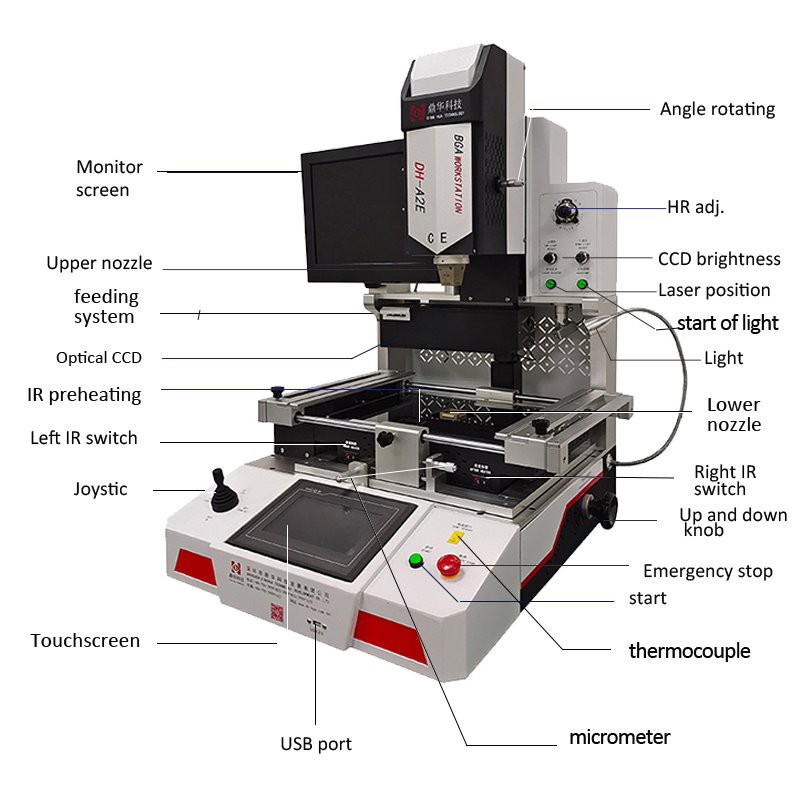

Mashina taqdimoti:
| Elementlar | Foydalanish yoki funksiya |
| Monitor ekrani | Chip va anakart tasvirlangan |
| Yuqori nozul | Isitish uchun issiq havo yig'ish uchun |
| Oziqlantirish tizimi | Chip bga qayta ishlash stantsiyasining narxini avtomatik ravishda olib yurish yoki qayta ishlash |
| Optik CCD | Ko'rinadigan tekislash va o'rnatish |
| IQ oldindan qizdirish | Oldindan isitish maydoni |
| Chap IR kaliti | BGA lehim stantsiyasini yoqing / o'chiring |
| Quvonchli | Kirish/chiqarish |
| Sensorli ekran | Harorat va vaqtni o'rnatish uchun bga reballing stantsiyasi |
| USB port | Dasturiy ta'minotni yuklang yoki harorat rejimini yuklab oling |
| Mikmetrlar | +/-15mm nozik sozlash |
| Termojuft | Tashqi haroratlar sinovdan o'tkazildi |
| Boshlash | Ishga kirish |
| Favqulodda to'xtash | Yugurishni to'xtating |
| Yuqoriga va pastga tugma | Yuqoriga va pastga |
| O'ng IR kaliti | Yoqish/o‘chirish |
| Pastki nozul | Isitish uchun issiq havo yig'ish uchun |
| Nur | Yoritish |
| Nurning boshlanishi | Yoqish/o‘chirish |
| Lazer pozitsiyasi | Tez joylashish uchun |
| CCD yorqinligi | Yorqinligi sozlangan |
| HR adj. | Issiq havo oqimi sozlangan |
| Burchak aylanish | Chipni aylantirish |
Monitor ekrani
Har ikkala anakartning lehim prokladkalari va chiplari nuqtalarini tasvirlash mumkinsuyuq kristalli displey, turli ranglarda ko'rsatilgan
oson bo'lishi uchunustma-ust tushmoq.
Chip oldi va vakuum
Chip oziqlantiruvchi chipni tashish va orqaga qaytarish uchun avtomatik,vakuum va yuqori nozul 2 dan 1 ga teng, ular vertikal bo'lishi mumkin
chipni oling yoki anakartdagi chipni almashtiring.
Avtomobil protsessorini ta'mirlash uchun BGA qayta ishlash mashinasining Joystic.
Xurmo uchun mo'ljallangan joystik to'liq ushlab turishi mumkinqo'lda holatida tekislashda kattalashtirish yoki kichraytirish.
Bundan tashqari, yuqori bosh yuqoriga yoki pastga tushishi mumkinjoystik tomonidan boshqariladi, shuningdek qo'lda bo'lganda.

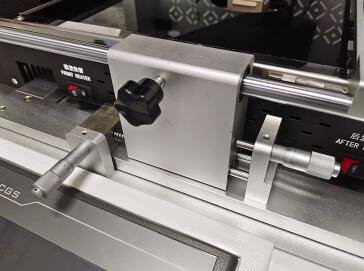

Hizalash uchun mikrometrlar
Takrorlanadigan aniqlik 0,01 mm gacha, anakart mumkinchapga yoki o'ngga va orqaga yoki orqaga 15 mm, chip burchagiga ko'chiriladi
taxminan 60 daraja burish mumkin.

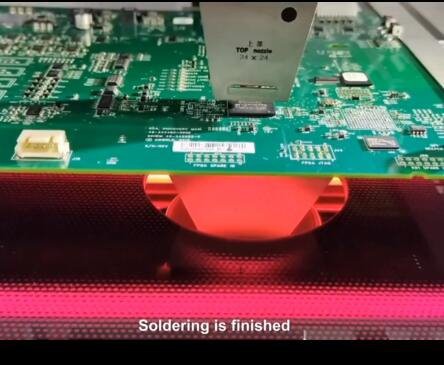

Lehimlash uchun isitish
Gibrid isitish, shu jumladan, issiq havo va pastki uchun infraqizil isitish, qilishanakart hatto isitilmasligidan himoyalangan.
BGA qayta ishlash mashinasi haqida tegishli bilimlar:
Sirtga o'rnatiladigan qurilmalar va bosilgan elektron platalar (PCB) to'p panjara massivi (BGA) bilan o'rashikkalasi ham BGA qayta ishlash stantsiyasi (SMDs) yordamida qayta tiklanishi yoki ta'mirlanishi mumkin. Mutaxassislar almashtirishlari mumkinushbu qayta ishlash stantsiyalari yordamida tenglikni yo'qolgan qismlar yoki ular nuqsonli qismlarni olib tashlashi mumkinva ularni noto'g'ri joylarda tiklang. Qayta ishlash stantsiyalaridan ham foydalanish mumkin
PCBlarda ishlashboshqa SMD'lar, chip o'lchamli paketlar, to'rtta yassi paketlar, er panjara massivlari yoki ustunlar mavjud
panjara massivini qadoqlash. Shuning uchun, SMD qayta ishlash stantsiyalari yoki sirtga o'rnatilgan texnologiya (SMT)qayta ishlash stantsiyalari nomlanadi
BGA qayta ishlash stantsiyalari uchun ham.
Qayta ishlanishi mumkin bo'lgan tenglikni o'lchami, shuningdek ishlarning turlari va miqdoriqilinadi, belgilanadi
har bir BGA qayta ishlash stantsiyasining xususiyatlari bo'yicha. Masalan, oddiyroqoperatsiyalar, split-vision funksiyasi bo'lmagan BGA qayta ishlash stantsiyalari eng yaxshi ishlaydi, lekin u bilan bo'lganlarqiyinroq ishlar uchun eng yaxshi ishlang. Bundan tashqari, ba'zi qayta ishlash stantsiyalari to'liq avtomatlashtirilgan, boshqalarito'liq qo'l mehnatini talab qiladi.
