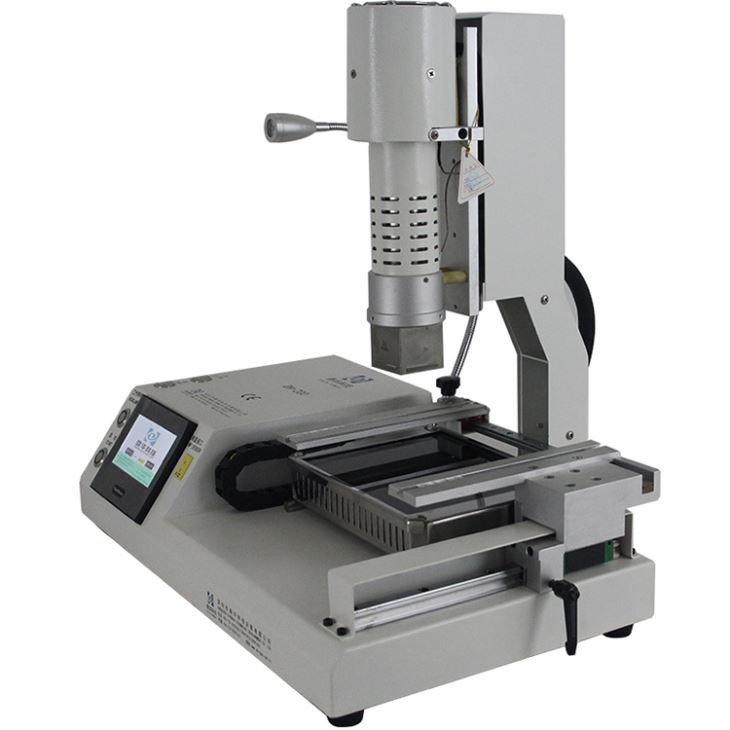

HD sensorli ekran Bga lehim stantsiyasi

HD sensorli ekranli BGA lehim stantsiyasi



Kichkina mobil telefonni qayta ishlash mashinasi, yuqori boshni avtomatik ravishda yuqoriga/pastga siljitadi va qo'l bilan chapga yoki o'ngga harakatlanishi mumkin,

mobil telefondan tashqari, shuningdek, veb-kamerani, Wi-Fi qutisini va ba'zi kichik aloqa uskunalarini ta'mirlash.

HD sensorli ekranli BGA lehim stantsiyasining mahsulot parametri

Umumiy quvvat	2300W
Yuqori issiq havo isitgichi	450W
Pastki diodli isitgich	1800W
Quvvat	AC110/220V±10％50/60Hz
Yoritish	Tayvan led ishlaydigan yorug'lik, har qanday burchak sozlangan.
Ishlash rejimi	Yuqori aniqlikdagi sensorli ekran, aqlli suhbat interfeysi, raqamli tizim sozlamalari
Saqlash	5000 guruh
Yuqori isitgich harakati	Tugma bilan avtomatik yuqoriga / pastga, qo'lda o'ngga/chapga,
Pastki IQ oldindan qizdirish maydoni	Qo'lda orqa / old harakat.
Joylashtirish	Aqlli joylashishni aniqlash, tenglikni X, Y yo'nalishida "5 ballli qo'llab-quvvatlash" + V-groov PCB braketi + universal armatura bilan sozlash mumkin.
Haroratni nazorat qilish	K sensori, yopiq pastadir
Haroratning aniqligi	±2 daraja
PCB hajmi	Maks 170×220 mm Min 22×22 mm
BGA chipi	2x2 mm - 80x80 mm
Minimal chip oralig'i	0.15 mm
Tashqi harorat sensori	1 dona
O'lchamlari	L540*W310*H500mm
Sof og'irlik	16 kg



HD sensorli ekranli BGA lehim stantsiyasining mahsulot tafsilotlari

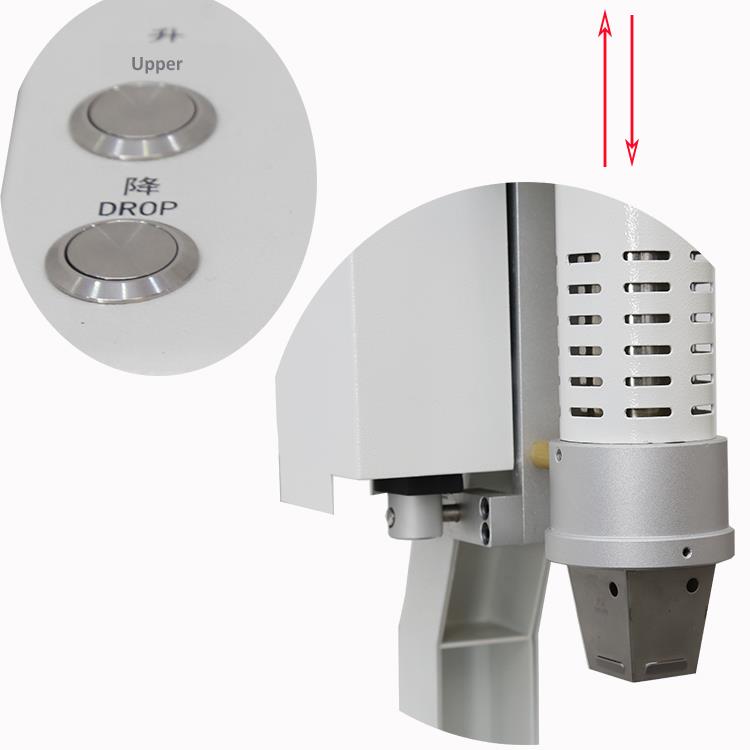

IPhone kabi mobil telefon chipini lehimlash yoki lehimlash uchun tugmalarni bosib yuqoriga yoki pastga harakatlanadigan avtomatik yuqori bosh.

Samsung va Huawei boshqalar.

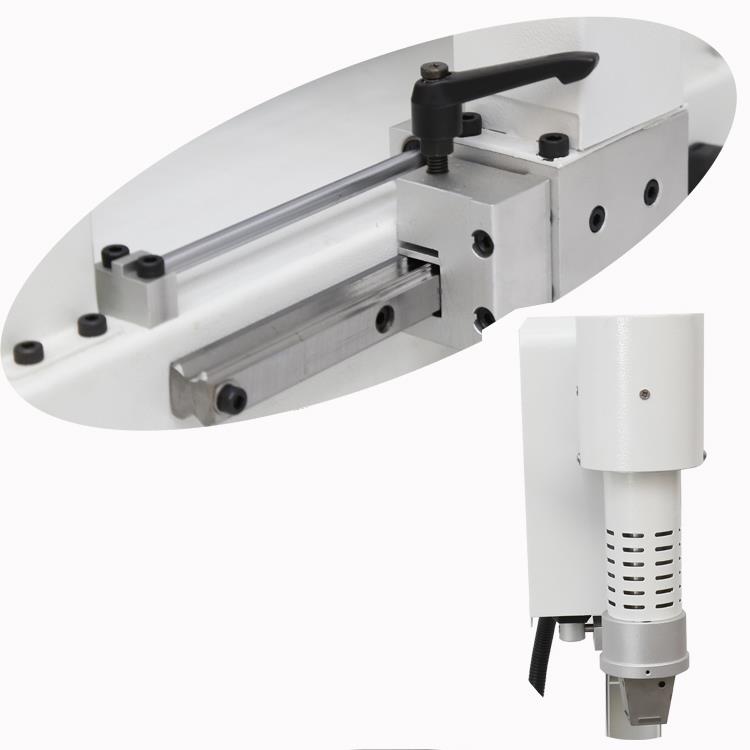

Chapga yoki o'ngga oson harakatlanadigan yuqori bosh uchun yo'riqnoma

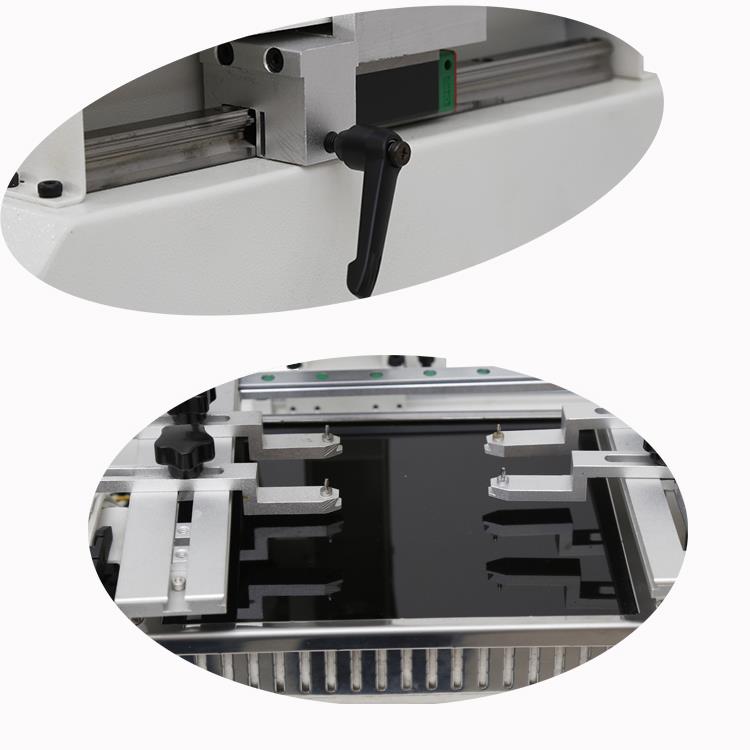

IQ oldindan isitish zonasi uchun yo'riqnoma orqaga yoki oldinga siljiydi

Beam tenglikni qo'ydi, tenglikni o'rnatish uchun chapga yoki o'ngga ko'chirilishi mumkin



Mobil telefon va boshqa kichik tenglikni oldindan qizdirish uchun nemisdan import qilingan uglerod tolali isitish quvurlari, piyodalarga qarshi

haroratli shisha qoplama, har qanday kichik komponent yoki changning ichkariga tushishiga yo'l qo'ymaslik uchun.

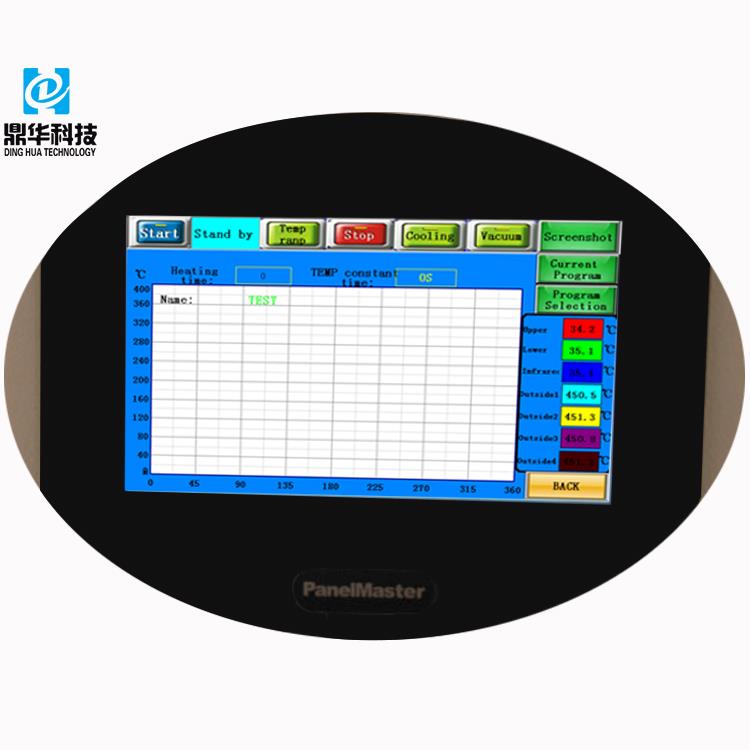

PanelMaster markali kompyuter, barcha parametrlar o'rnatilgan, mashinani ishga tushirish uchun "boshlash" tugmasini bosing, haroratni nazorat qilish ko'proq

aniq, haroratni ushlash chastotasi tezroq.

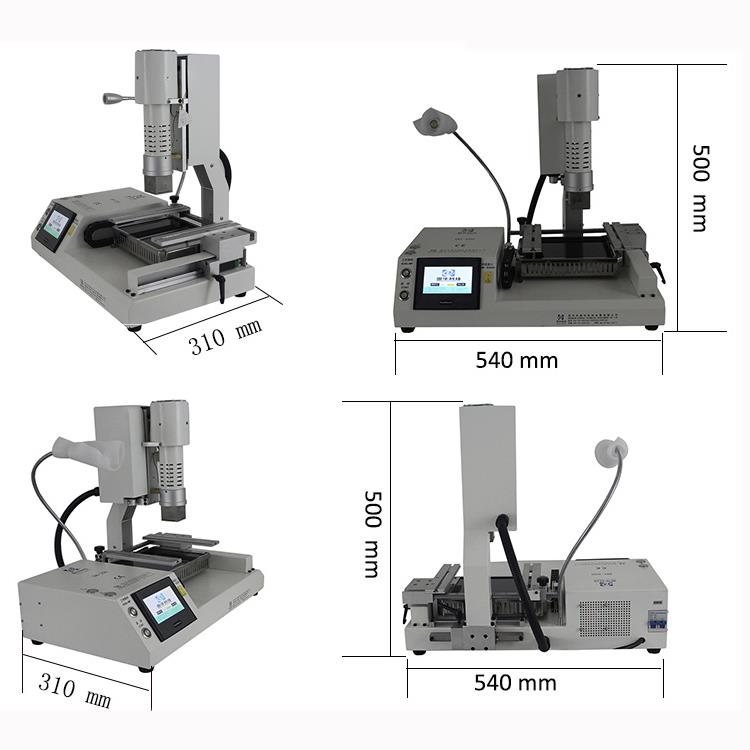

BGA Rework Station DH-200 O'lchamlari:

• LWH (mm): 540 * 310 * 500 mm
• Yilni mashina, kichik karton quti va past yuk narxi.

HD sensorli ekranli BGA lehim stantsiyasini etkazib berish, etkazib berish va xizmat ko'rsatish

• Yetkazib berishdan oldin tebranish sinovi.
• Mashina karton qutiga qadoqlangan: 63 * 44 * 58 sm.
• Brüt og'irligi: 33 kg.
• O'z ichiga oladi: o'quv CD va qo'llanma.
• Agar siz hal qila olmaydigan muammolarga duch kelsangiz, biz Skype video qo'ng'iroqlari, WhatsApp video qo'ng'iroqlari va boshqa qo'llab-quvvatlash imkoniyatlarini taklif qilamiz.



TSS

Savol: Ushbu qayta ishlash stantsiyasi barcha mobil telefonlarni ta'mirlay oladimi?
A:Ha, u iPhone, Samsung, Huawei, Vivo va boshqalar kabi telefonlarni tuzatishi mumkin.

Savol: U faqat lehim bilan ishlaydimi?
A:Yo'q, u ham lehim, ham lehimlashi mumkin.

Savol: U kontrplak qutisiga qadoqlanadimi?
A:Yo'q, u ko'pikli karton qutiga qadoqlanadi. Bu engil va yuk tashish xarajatlarini kamaytirishga yordam beradi.

Savol: To'g'ri nozullarni qanday tanlash mumkin?
A:Chipdan biroz kattaroq (masalan, IC, BGA) nozulni tanlash yaxshidir.



BGA lehim stantsiyasi haqida nou-xau

Hududli massiv paketlarini ta'mirlash talablari qayta oqim lehimining joriy cheklovlaridan ta'sirlanadi. Desoldering eng mavjud issiq havo uskunalari bilan amalga oshirilishi mumkin bo'lsa-da, desoldering jarayonini nazorat qilish eng qiyin vazifalardan biri hisoblanadi. Qayta ishlashda, ishlab chiqarishda bo'lgani kabi, sifat eng asosiy maqsaddir. Ishlab chiqarish jarayonida qayta oqimli pechning yopiq muhitida yuqori sifatli BGA reflow lehimiga erishish mumkin.

Biroq, qayta ishlashni butunlay yopiq muhitda amalga oshirish mumkin emas, chunki issiq havo ko'krak orqali puflanganda BGA qayta oqimi uchun zarur isitish sharoitlariga erishish qiyin. Qayta ishlashdagi muvaffaqiyat, qayta oqim paytida komponentlarning siljishi yoki uchib ketishiga olib kelmasdan, paket va PCB yostiqchalari bo'ylab bir xil issiqlik taqsimotiga erishishga bog'liq.

Ta'mirlash jarayonida konvektiv issiqlik uzatish nozul orqali issiq havoni puflashni o'z ichiga oladi. Havo oqimining dinamikasi, jumladan, laminar oqim, yuqori va past bosimli zonalar va aylanish tezligi murakkab. Ushbu jismoniy ta'sirlar issiqlikni yutish va taqsimlash bilan birlashtirilganda va mahalliy isitish uchun issiq havo nozulining tuzilishi bilan to'g'ri BGA ta'mirlash qiyinlashadi. Bosimdagi har qanday tebranishlar yoki siqilgan havo manbai yoki issiq havo tizimidagi nasos bilan bog'liq muammolar qayta ishlash mashinasining ish faoliyatini sezilarli darajada kamaytirishi mumkin.

Havoning bir tekis aylanishini va issiqlik taqsimotini ta'minlash uchun PCB bilan aloqa qiladigan ba'zi issiq havo nozullari, agar qo'shni komponentlar juda yaqin bo'lsa, qiyinchiliklarga duch kelishi mumkin. Ushbu nozullar PCBga to'g'ridan-to'g'ri tegmasligi mumkin, bu esa mo'ljallangan havo aylanishini buzadi va BGA notekis isishiga olib keladi. Bundan tashqari, nozullardan issiq havo ba'zan yaqin atrofdagi qismlarni puflashi yoki qo'shni plastik qismlarga zarar etkazishi mumkin.

Ko'pgina qayta ishlaydigan tizimlar bir nechta harorat sozlamalarini saqlaydi, ammo harorat egri chizig'ining maqsadi aniq tushunilmasa, bu noto'g'ri bo'lishi mumkin. Ishlab chiqarish uskunalarida haroratning aniq egri chizig'i jarayonni nazorat qilish uchun juda muhimdir, chunki u barcha lehim bo'g'inlarining bir tekis qizdirilishini va kerakli eng yuqori haroratga erishishini ta'minlaydi. Ishlab chiqarish parametrlarini o'rnatishning boshlang'ich nuqtasi taxtaning haqiqiy harorati hisoblanadi. Materialning haroratini tahlil qilish orqali texnologik muhandislar istalgan harorat rejimiga erishish uchun isitish parametrlarini sozlashlari mumkin.

Har xil isitish elementlarini yoki havo harorati sozlamalarini saqlaydigan konveksiyani qayta ishlash uskunasi faqat taxtadagi harorat sharoitlarini taxmin qilish mumkin. Aniqroq usul - qayta oqim paytida PCB ga K tipidagi termojuftni ulash orqali taxta yoki komponentning haqiqiy harorat rejimini kuzatish va qayd etish. Qayta oqim paytida, lehim birikmalarining haqiqiy tekshiruvi jarayonni boshqarishning asosiy shakli hisoblanadi.
