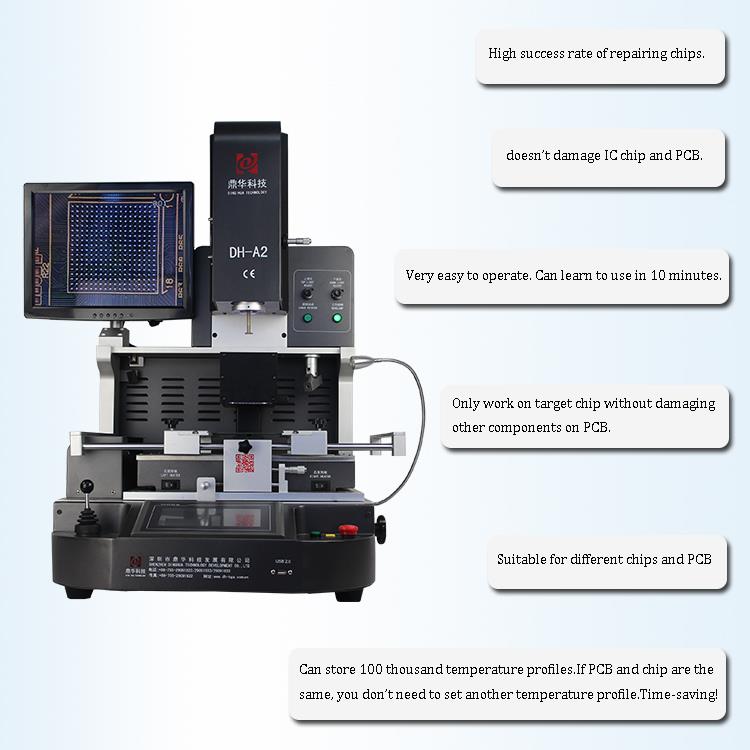

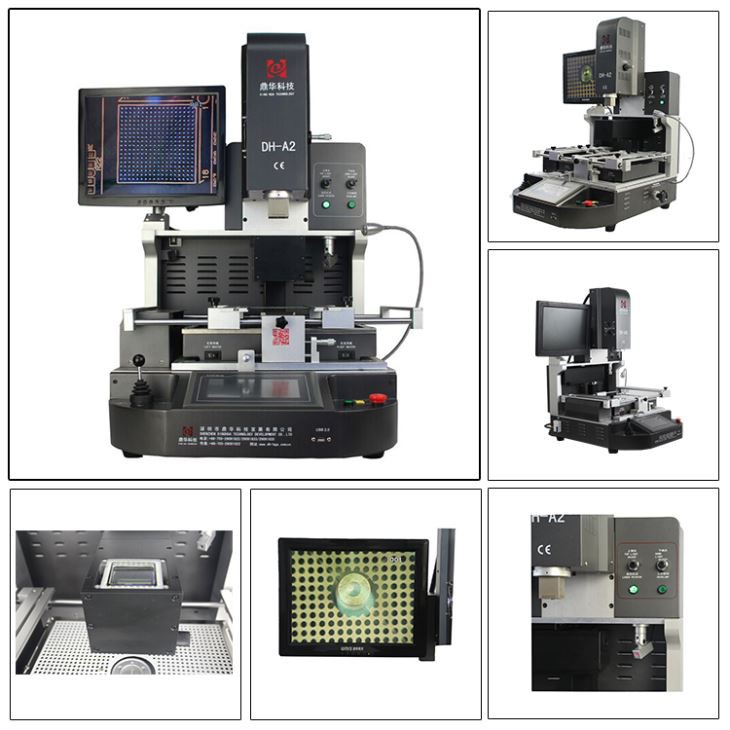

3 isitish zonalari Sensorli ekranli BGA qayta ishlash mashinasi

1. Ilova

Turli xil elektron mahsulotlarning PCB uchun javob beradi.

Kompyuterning anakarti, smartfon (iPhone, Huawei, Samsung ), noutbuk, MacBook mantiqiy platasi, raqamli kamera, konditsioner, televizor va tibbiyot sanoati, aloqa sanoati, avtomobil sanoati va boshqalar elektron uskunalari.

Har xil turdagi chiplar uchun javob beradi: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED chip.

2. Mahsulot xususiyatlari



• Avtomatik desoldering, o'rnatish va lehim.

• Aniq optik moslashtirish tizimi

Panasonic CCD kamera linzalari tekislashning aniqligini va ta'mirlashning muvaffaqiyat darajasini samarali oshiradi. Tasvir monitor ekranida ko'rsatiladi.

• Yuqori issiq havo oqimi har qanday chiplarning talabini qondirish uchun sozlanishi

• O'rnatilgan infraqizil lazer joylashuvi, PCB uchun tezkor joylashishni aniqlashga yordam beradi.

•Isitish boshi va o'rnatish boshi 2 tasi 1 ta dizaynda.

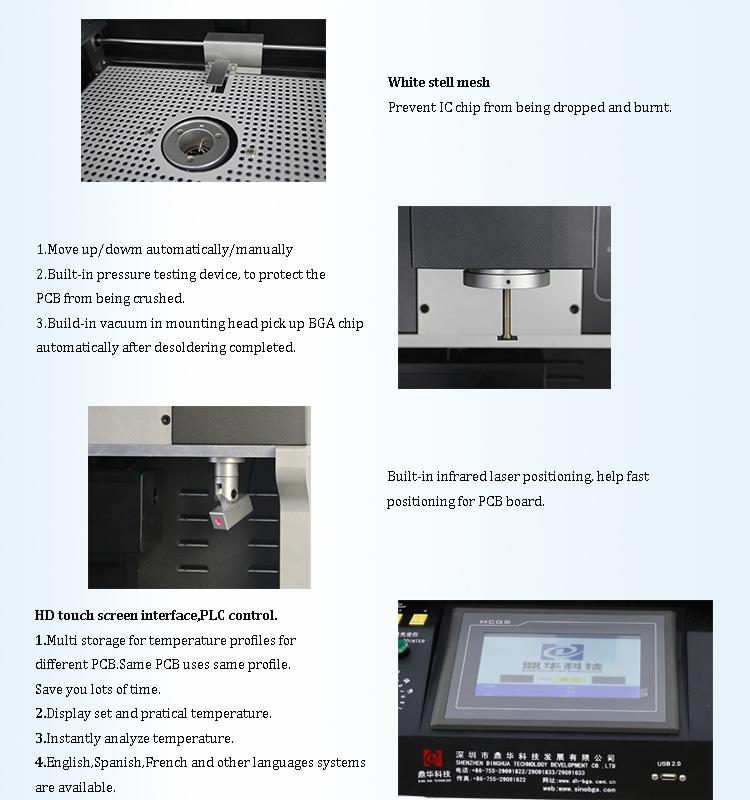

• PCBni ezilishidan himoya qilish uchun o'rnatilgan bosim sinov qurilmasi bilan o'rnatish boshi.

3. Spetsifikatsiya

Quvvat	5300w
Yuqori isitgich	Issiq havo 1200 Vt
Pastki isitgich	Issiq havo 1200 Vt. Infraqizil 2700 Vt
Quvvatlantirish manbai	AC220V±10% 50/60Hz
Hajmi	L530 * W670 * H790 mm
Joylashtirish	V-groove PCB qo'llab-quvvatlashi va tashqi universal armatura bilan
Haroratni nazorat qilish	Ktype termojuft, yopiq pastadir nazorati, mustaqil isitish
Haroratning aniqligi	±2 daraja
PCB hajmi	Maksimal 450 * 490 mm, min. 22 * ​​22 mm
Ish stolini nozik sozlash	±15 mm oldinga / orqaga, ± 15 mm o'ngga / chapga
BGA chipi	80*80-1*1mm
Minimal chip oralig'i	0.15 mm
Harorat sensori	1 (ixtiyoriy)
Sof og'irlik	70 kg

4. Tafsilotlar

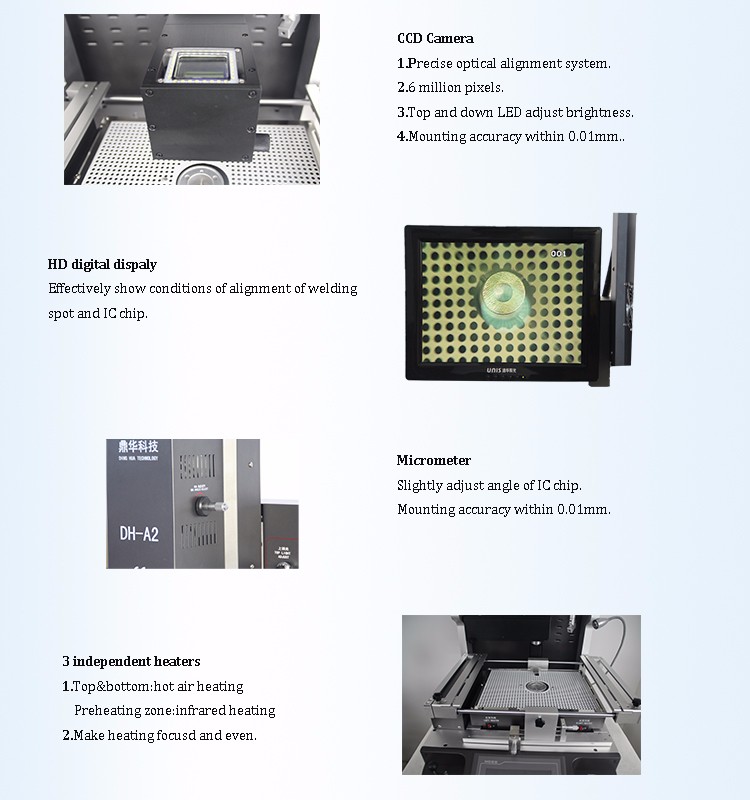

1.CCD kamera (aniq optik moslashtirish tizimi);

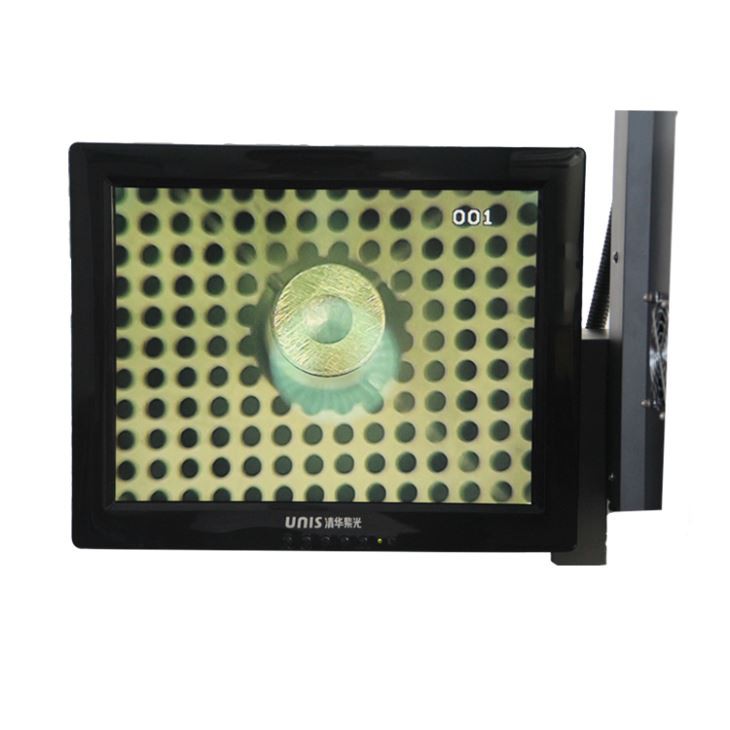

2.HD raqamli displey;

3. Mikrometr (chip burchagini sozlash);

4.3 mustaqil isitgichlar (issiq havo va infraqizil);

5. Lazerli joylashishni aniqlash;

6. HD sensorli ekran interfeysi, PLC boshqaruvi;

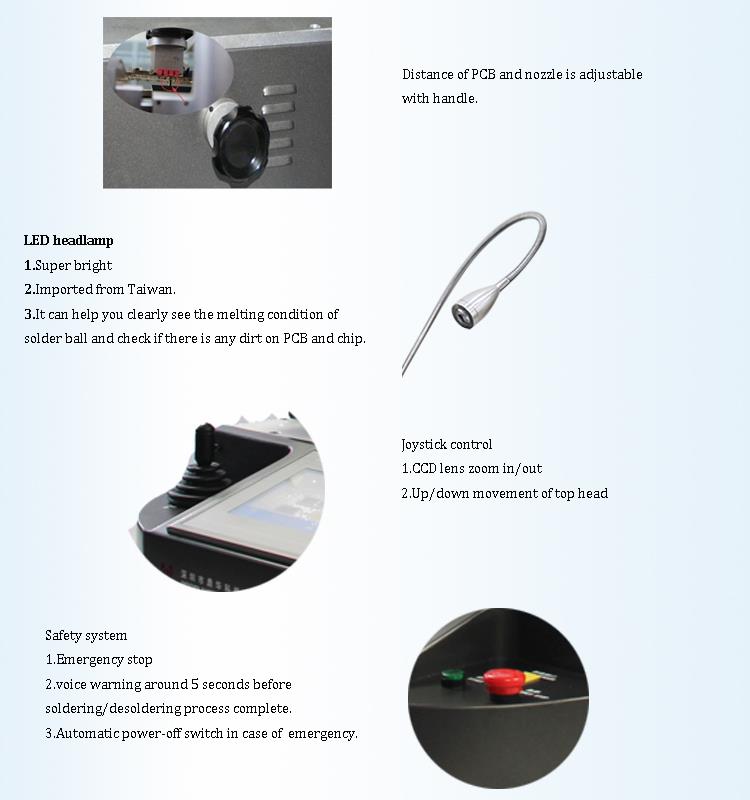

7. LED fara;

8.Joystik boshqaruvi.

5.Nega bizning 3 ta isitish zonamiz sensorli ekranli bga qayta ishlash mashinasini tanlaysiz?



6. Sertifikat

Sifatli mahsulotlarni taklif qilish uchun SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD birinchi bo'lib UL, E-MARK, CCC, FCC, CE ROHS sertifikatlarini topshirdi. Shu bilan birga, sifat tizimini takomillashtirish va takomillashtirish uchun Dinghua ISO, GMP, FCCA, C-TPAT joyida audit sertifikatidan o'tdi.

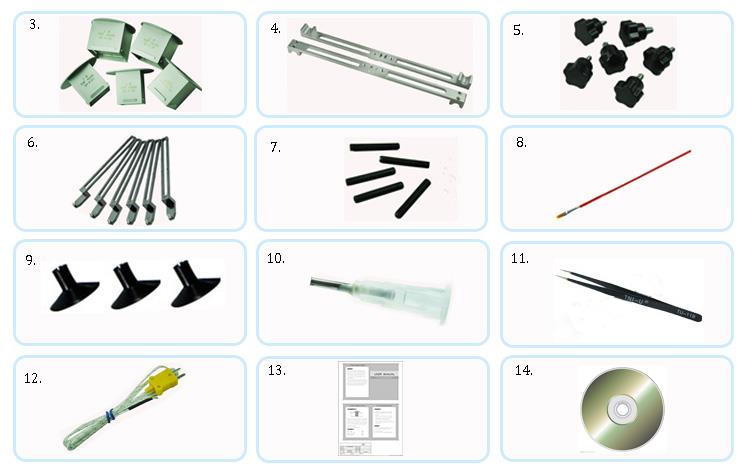

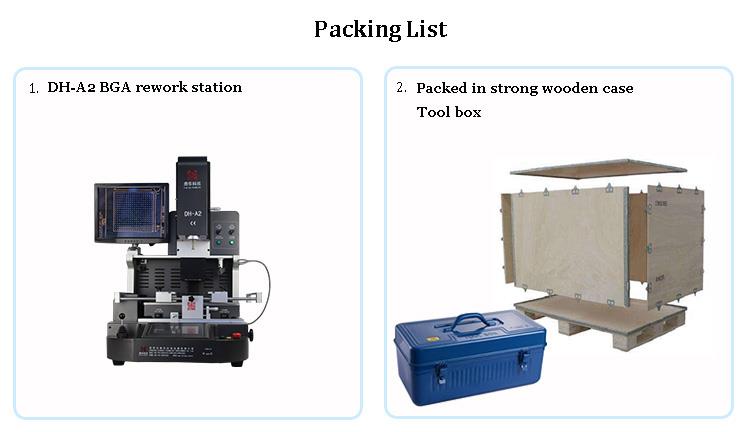

7. Qadoqlash va jo‘natish



8. Biz bilan bog'laning

Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

9. Tez-tez so'raladigan savollar

• BGA qayta ishlash mashinasida PCB va chiplarni ta'mirlashning yuqori muvaffaqiyat darajasining muhim omillari qanday?

Javob: Aberatsiyani aniqlash moslamasi bilan jihozlangan, avtofokus va dasturiy ta'minot bilan jihozlangan, ajratilgan ko'rish, ikki rangni ajratish, kattalashtirish/kichraytirish va mikro-sozlash funksiyalariga ega rangli optik tizim

•BGA qayta ishlovchi mashinangiz chiplarda lehim to'pi va PCBda lehim birikmasini aniq hizalanishini qanday kafolatlaydi?

Javob: Rangli optik ko'rish tizimi, qo'lda x-, Y o'qi harakati bilan, ikki rangga bo'lingan yorug'lik, kattalashtirish/kichraytirish va nozik sozlash funksiyasi, shu jumladan rang farqini aniqlash moslamasi. Displey displeyda chiplardagi lehim to'pi va PCBdagi lehim birikmasining hizalanish holati aniq ko'rsatilgan.

•BGA qayta ishlovchi mashinangizni issiq havo va infraqizil isitish printsipi qanday?

Javob: Uchta mustaqil isitgich mavjud. Yuqori issiq havo + Pastki issiq havo + Infraqizil old isitish platformasi. Issiq havo tez isinish va sovutish afzalligiga ega. Haroratni nazorat qilish juda osondir PCB deformatsiyasini oldini olish uchun infraqizilning pastki qismi (Umumiy deformatsiyaning sabablari: PCB va maqsadli BGA chipining joylashuvi o'rtasidagi katta harorat farqi.) Mashinaning ushbu modeli nazorat qilish nisbatan oson va harorat nazorat qilish oson.
