Issiq havo Smd Bga qayta ishlash stantsiyasi

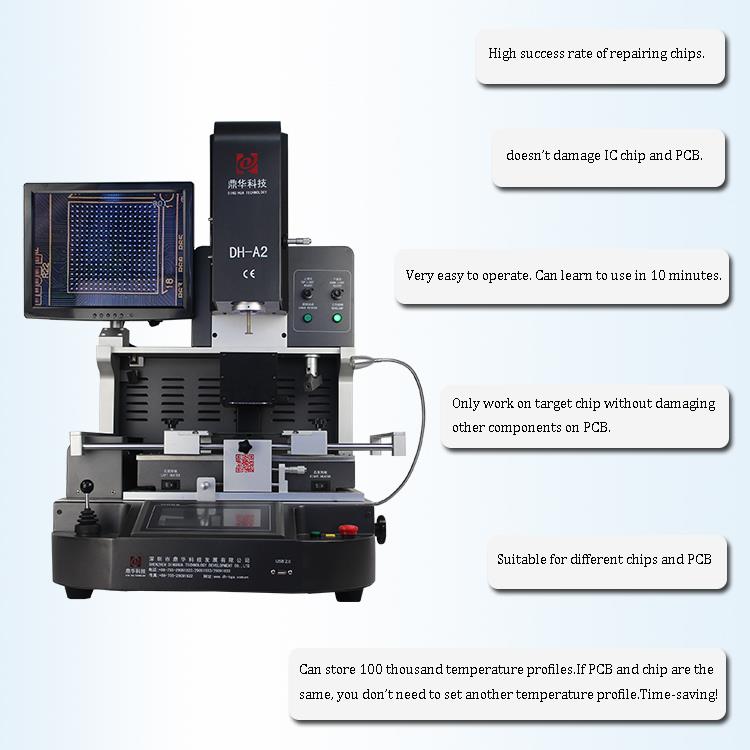

DH-A2 Issiq havo smd bga qayta ishlash stantsiyasi



1.DH-A2 BGA qayta ishlash stantsiyasining qo'llanilishi



1.BGA komponentlarini ta'mirlash: DH-A2 BGA qayta ishlash stantsiyasi shikastlangan yoki noto'g'ri BGA komponentlarini ta'mirlash uchun maxsus mo'ljallangan.

elektron platalar. U BGA chiplarini tez va aniq olib tashlashi va almashtirishi mumkin, bu elektron plataning asl holatiga qaytishini ta'minlaydi.

ish holati.



2. BGA reballing: Reballing BGA chipidagi lehim sharlarini almashtirish jarayonidir. DH-A2 BGA qayta ishlash stantsiyasi samarali bo'lishi mumkin

eski lehim to'plarini olib tashlang va yangilarini qo'llang, BGA chipining elektron plataga mahkam bog'langanligiga ishonch hosil qiling.

ulanish bilan bog'liq muammolar yo'q.



3. Microsoldering: DH-A2 BGA Rework Station elektron platalardagi kichik komponentlarni mikrolehimlash uchun ham javob beradi. U hal qila oladi

rezistorlar, kondensatorlar va diodlar kabi mayda komponentlarni osonlik bilan ta'minlaydi, bu uni murakkab qayta ishlash ilovalari uchun ko'p qirrali vositaga aylantiradi.



4. Prototipni ishlab chiqish: DH-A2 BGA Rework Station elektron sanoatida prototip ishlab chiqish uchun muhim vositadir.

U prototip taxtalaridagi komponentlarni tez va aniq olib tashlashi va almashtirishi mumkin, bu esa muhandislarga turli dizayn va dizaynlarni sinab ko'rish imkonini beradi.

qimmat va ko'p vaqt talab qiladigan tenglikni ishlab chiqarishni talab qilmasdan konfiguratsiyalar.



Xulosa qilib aytganda, DH-A2 BGA qayta ishlash stantsiyasi elektron platalardagi BGA komponentlarini ta'mirlash va qayta ishlash uchun muhim vositadir.

Uning aniqligi, tezligi va ko'p qirraliligi bilan u turli sohalarda keng qo'llaniladi va uni elektron muhandislar uchun ajralmas vositaga aylantiradi.

va texnik xodimlar.

2.DH-A2 Issiq havo smd bga qayta ishlash stantsiyasining mahsulot xususiyatlari



• Avtomatik ravishda desoldering, o'rnatish va lehimlash.

• Yuqori hajm (250 l/min), past bosim (0,22kg/sm2), past harorat (220 daraja) qayta ishlash xususiyati to'liq kafolat beradi.

BGA chiplari elektr energiyasi va mukammal lehim sifati.

• Jim va past bosimli havo puflagichidan foydalanish jim ventilyatorni boshqarishga imkon beradi, havo oqimi

maksimal 250 l/min ga sozlangan.

•Issiq havo ko'p teshikli dumaloq markazni qo'llab-quvvatlash, ayniqsa, PCB markazida joylashgan katta o'lchamli PCB va BGA uchun foydalidir. Qochish

sovuq lehim va IC-tomchi holati.

• Pastki issiq havo isitgichining harorat rejimi 300 darajaga yetishi mumkin, bu katta o'lchamli anakart uchun juda muhimdir. Ayni paytda,

Yuqori isitgich sinxronlashtirilgan yoki mustaqil ish sifatida o'rnatilishi mumkin.



3.Issiq havo smd bga qayta ishlash stantsiyasining spetsifikatsiyasi

Quvvat	5300W
Yuqori isitgich	Issiq havo 1200 Vt
Bollom isitgichi	Issiq havo 1200 Vt, infraqizil 2700 Vt
Quvvatlantirish manbai	AC220V± 10% 50/60Hz
Hajmi	L530 * W670 * H790 mm
Joylashtirish	V-groove PCB qo'llab-quvvatlashi va tashqi universal armatura bilan
Haroratni nazorat qilish	K tipidagi termojuft. yopiq pastadir nazorati. mustaqil isitish
Temperaturaning aniqligi	±2 daraja
PCB hajmi	Maks 450*490 mm, min 22*22 mm
Ish stolini nozik sozlash	±15 mm oldinga / orqaga, ± 15 mm o'ngga / chapga
BGAchip	80*80-1*1mm
Minimal chip oralig'i	0.15 mm
Harorat sensori	1 (ixtiyoriy)
Sof og'irlik	70 kg

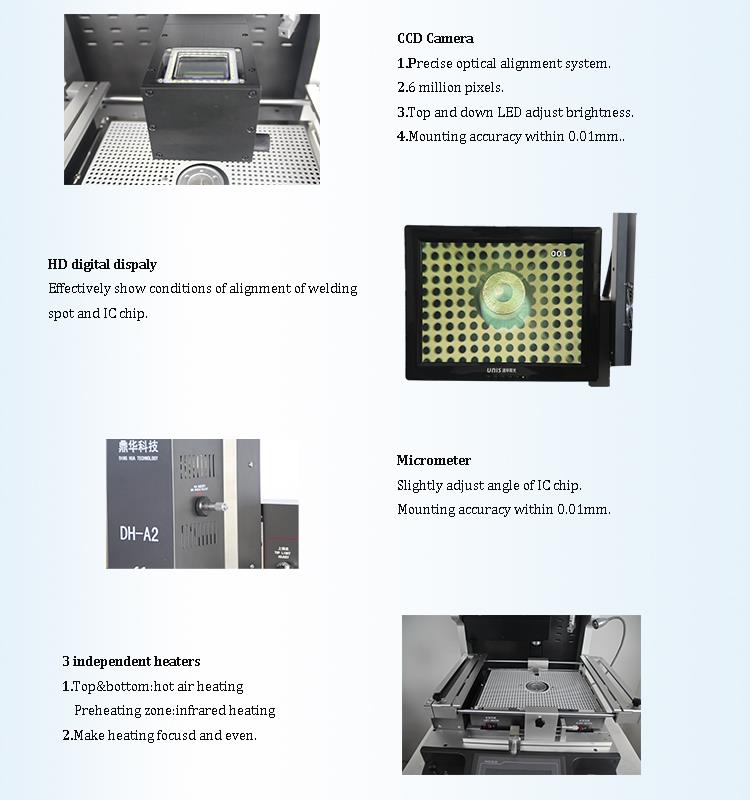

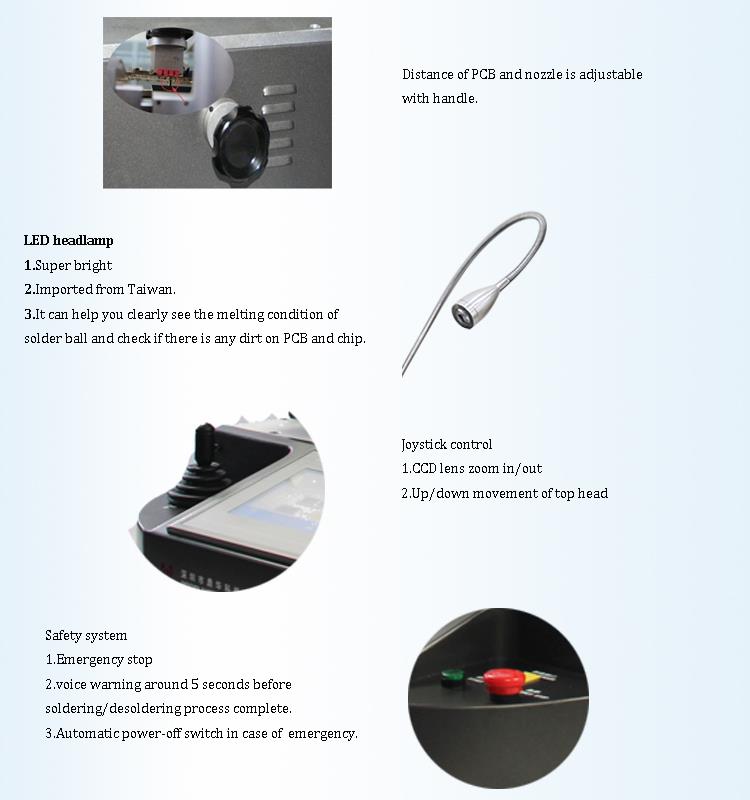

4.DH-A2 Issiq havo smd bga qayta ishlash stantsiyasining tafsilotlari

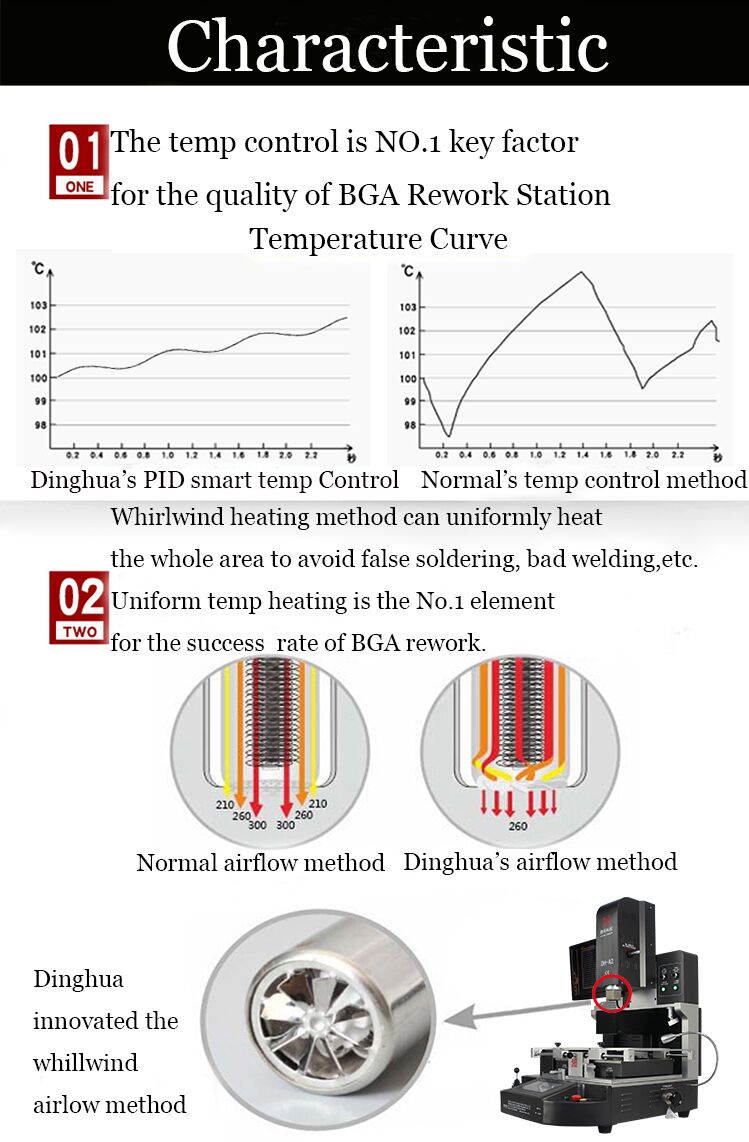

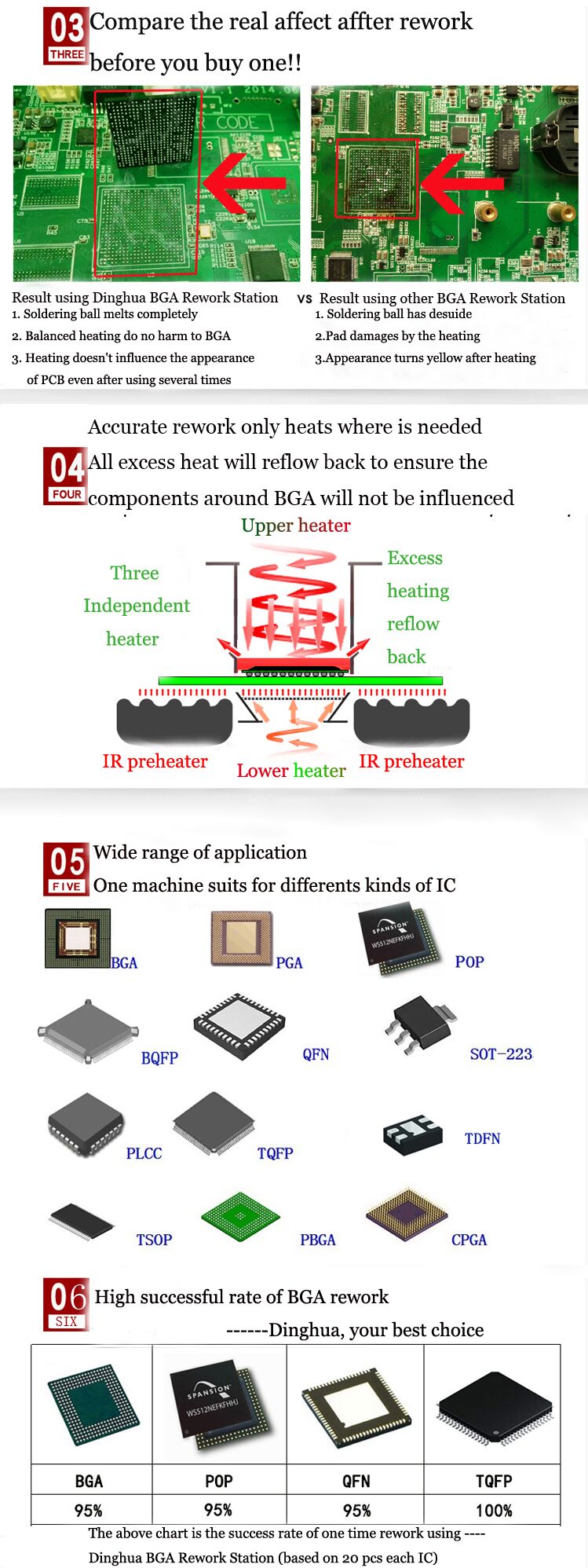

5.Nega bizning DH-A2 BGA qayta ishlash stantsiyamizni tanlaysiz?



6.DH-A2 BGA qayta ishlash stantsiyasining sertifikati

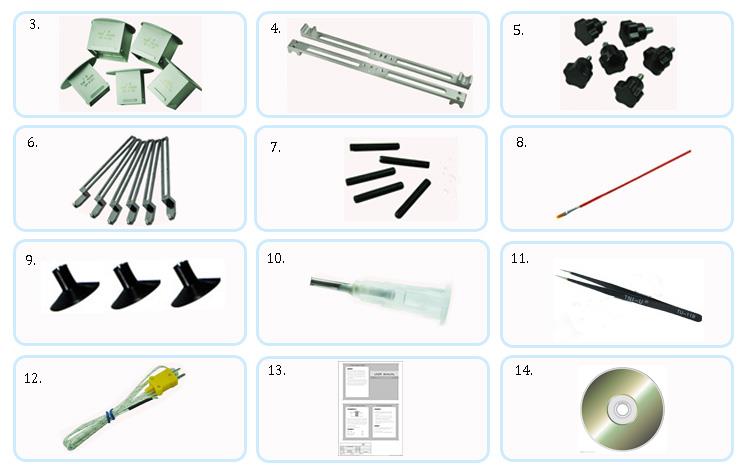

7.DH-A2 BGA qayta ishlash stantsiyasini qadoqlash va jo'natish

8. Tegishli bilimlarDH-A2 Issiq havo smd bga qayta ishlash stantsiyasi



A) biz ko'rishimiz mumkin bo'lgan bir nechta savollar:

Tegishli havo purkagini tanlang, havo nayini olib tashlanadigan BGA chipiga qarating, haroratning uchini joylashtiring.

o'lchash kabelini BGA qayta ishlash stantsiyasining haroratni o'lchash interfeysiga soling va haroratni joylashtiring

BGA chipining pastki qismidagi o'lchov boshi. Quyidagi jadvalga muvofiq harorat egri chizig'ini o'rnating va uni saqlang

keyingi foydalanish uchun.



2. BGA qayta ishlash stantsiyasini ishga tushiring. Bir muncha vaqt o'tgach, chipga uzluksiz teginish uchun cımbızdan foydalaning. Mana siz

juda qattiq tegmaslik uchun ehtiyot bo'lish kerak. Cımbızlar chipga tegib, biroz harakatlana olsa, erish nuqtasi

chipga erishildi. Bu vaqtda siz haroratni o'lchashingiz, keyin harorat egri chizig'ini o'zgartirishingiz va saqlashingiz mumkin.



3. Biz chipning erish nuqtasini bilsak, u holda bu haroratni lehimlash uchun maksimal harorat sifatida belgilash mumkin,

va vaqt odatda uskuna uchun taxminan 20 soniya. Bu sizning chipingizning haroratini aniqlash usuli

u qo'rg'oshinli yoki qo'rg'oshinsiz. Odatda, BGA sirt harorati haqiqiy harorat bo'lganda eng yuqori haroratga o'rnatiladi

qo'rg'oshin 183 darajaga etadi. Qo'rg'oshinsiz haqiqiy harorat 217 darajaga yetganda, BGA sirt harorati o'rnatiladi

maksimal haroratgacha.



B) doimiy haroratgacha oldindan qizdirish:

1. Oldindan qizdirish

Haroratni oldindan isitish va isitish bo'limining asosiy roli tenglikni taxtasidan namlikni olib tashlash, qabariq paydo bo'lishining oldini olish,

va termal shikastlanishning oldini olish uchun butun PCBni oldindan qizdiring. Shuning uchun, oldindan isitish bosqichida harorat ekanligini ta'kidlash kerak

60 daraja C va 100 daraja C oralig'ida o'rnatilishi kerak va vaqtni oldindan isitish effektiga erishish uchun taxminan 45 soniyada nazorat qilish mumkin. Albatta, ichida

bu qadam, siz haqiqiy vaziyatga qarab isitish vaqtini uzaytirishingiz yoki qisqartirishingiz mumkin, chunki haroratning oshishi bog'liq

sizning muhitingizda.



2. Doimiy harorat

Doimiy haroratda ishlashning ikkinchi davri oxirida BGA harorati o'rtasida saqlanishi kerak (qo'rg'oshinsiz:

150 ~ 190 daraja C, qo'rg'oshin bilan: 150-183 daraja C). Agar u juda baland bo'lsa, bu biz o'rnatgan isitish qismining harorati juda yuqori ekanligini anglatadi

bu qismning haroratini pasaytiring yoki vaqtni qisqartiring. Agar u juda past bo'lsa, oldindan isitish qismining haroratini oshirishingiz mumkin

va isitish bo'limi yoki vaqtni oshiring. (Qoʻrgʻoshinsiz 150-190 daraja C, vaqt 60-90s; qoʻrgʻoshin bilan 150-183 daraja C, vaqt 60-120s).



Ushbu harorat bo'limida biz odatda isitish qismidagi haroratdan bir oz pastroq haroratni o'rnatamiz. Maqsad

lehim to'pi ichidagi haroratni tenglashtirish uchun, BGA ning umumiy harorati o'rtacha hisoblanadi va bu haroratlar

sekin tushirildi. Va bu qism oqimni faollashtirishi, lehimlanadigan metall yuzasida oksid va sirt plyonkasini olib tashlashi mumkin.

oqimning o'zi uchuvchi moddalar, namlash ta'sirini kuchaytiradi va harorat farqi ta'sirini kamaytiradi. Haqiqiy harorat

doimiy harorat bo'limidagi sinov lehim to'pi nazorat qilinishi kerak (qo'rg'oshinsiz: 170 ~ 185 daraja, qo'rg'oshin 145 ~ 160 daraja) va vaqt 30-50 s bo'lishi mumkin.
