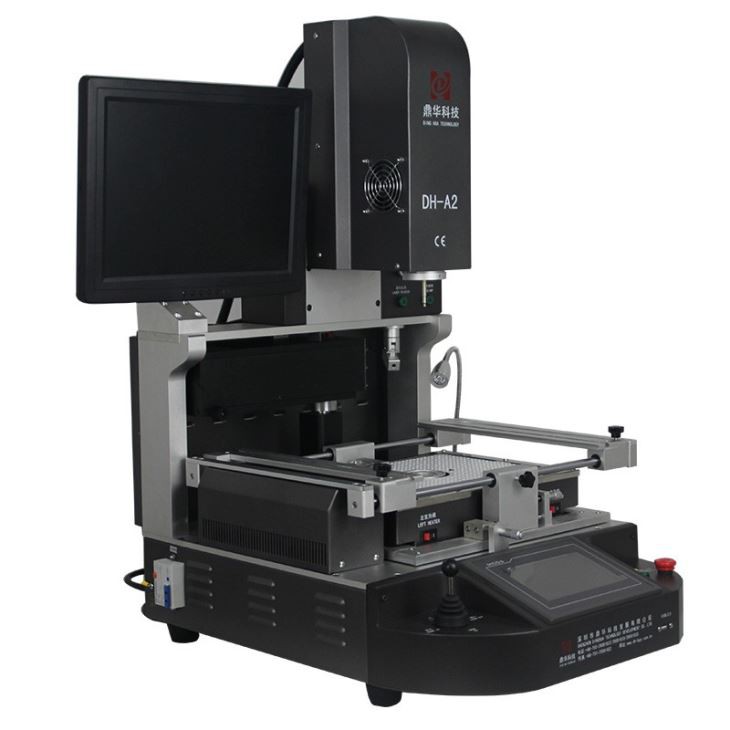

Laptop uchun infraqizil lehim stantsiyasi BGA mashinasi

Noutbuk uchun infraqizil lehim stantsiyasi BGA mashinasi

Gibrid isitish uchun IR va issiq havo, bu katta (100 * 100 mm dan ortiq) anakartni lehimlash, lehimlash va oldindan qizdirish uchun juda yaxshi, fabrikalarda, laboratoriya va ta'mirlash ustaxonalarida va hokazolarda keng qo'llaniladi.

1. Noutbuk uchun infraqizil lehim stantsiyasining BGA mashinasini qo'llash

Boshqa turdagi chiplarni lehimlash, qayta to'plash, lehimlash uchun:

BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED chiplari va boshqalar.

2. Noutbuk uchun infraqizil lehim stantsiyasining BGA mashinasining mahsulot xususiyatlari

* Barqaror va uzoq umr ko'rish (15 yil foydalanish uchun mo'ljallangan)

* Turli xil anakartlarni yuqori muvaffaqiyat darajasi bilan ta'mirlashi mumkin

* Isitish va sovutish haroratini qat'iy nazorat qiling

* Optik moslashtirish tizimi: 0.01 mm ichida aniq o'rnatish

* Ishlash oson. Har kim undan foydalanishni 30 daqiqada o'rganishi mumkin. Hech qanday maxsus mahorat talab etilmaydi.

3. SpetsifikatsiyasiNoutbuk uchun infraqizil lehim stantsiyasi BGA mashinasi

4. TafsilotlariNoutbuk uchun infraqizil lehim stantsiyasi BGA mashinasi

1. Yuqori issiq havo va vakuumli so'rg'ich birga o'rnatilgan bo'lib, u chip/komponentni qulay tarzda oladi.tekislash.

2. Monitor ekranida tasvirlangan anakart va chipdagi nuqtalar uchun ajratilgan ko'rishga ega optik CCD.

3. Chip (BGA, IC, POP va SMT va boshqalar) uchun displey ekrani va unga mos keladigan anakart nuqtalari hizalangan.lehimlashdan oldin.

4. 3 ta isitish zonalari, yuqori issiq havo, pastki issiq havo va IQ oldindan qizdirish zonalari, ular kichik va iPhone anakarti uchun ishlatilishi mumkin, shuningdek, kompyuter ann televizorlari uchun platalar va boshqalar.

5. Isitish elementlarini bir tekis va xavfsizroq qiladigan po'lat to'r bilan qoplangan IR oldindan isitish zonasi.

6. Vaqt va haroratni sozlash uchun ish interfeysi, harorat rejimlari 50,000 guruhlargacha saqlanishi mumkin.

5. Nima uchun noutbuk uchun infraqizil lehim stantsiyamiz BGA mashinasini tanlaysiz?

6. Noutbuk uchun infraqizil lehim stantsiyasining BGA mashinasi sertifikati

UL, E-MARK, CCC, FCC, Idoralar ROHS sertifikatlari. Shu bilan birga, sifat tizimini takomillashtirish va takomillashtirish uchun Dinghua ISO, GMP, FCCA, C-TPAT joyida audit sertifikatidan o'tdi.

7. Laptop uchun infraqizil lehim stantsiyasi BGA mashinasini qadoqlash va jo'natish

8. BGA qayta ishlash stantsiyasi uchun jo'natish

DHL, TNT, FEDEX, SF, dengiz transporti va boshqa maxsus liniyalar va boshqalar. Agar boshqa yuk tashish muddatini xohlasangiz, iltimos, bizga xabar bering.

Biz sizni qo'llab-quvvatlaymiz.

9. To'lov shartlari

Bank o'tkazmasi, Western Union, kredit karta.

Agar sizga boshqa yordam kerak bo'lsa, bizga ayting.

10. BGA qayta ishlash stantsiyasi DH-A2 uchun foydalanish bo'yicha qo'llanma

11. a uchun tegishli bilimlaravtomatik reballing infraqizil BGA ta'mirlash mashinasi

                             BGA ta'mirlash stantsiyasining asosiy bilimlari

1.Umumiy issiq havo SMD ta'mirlash tizimining printsipi: demontaj yoki payvandlash funktsiyasini bajarish uchun lehim bo'g'inlarini eritish yoki lehim pastasini qayta oqimlash uchun SMD ning pinlari va yostiqlarida yig'ish uchun juda nozik issiq havo oqimidan foydalanish. Demontaj qilish uchun bir vaqtning o'zida kamon va kauchuk assimilyatsiya ko'krak bilan jihozlangan vakuumli mexanik qurilma ishlatiladi. Barcha payvandlash joylari eritilganda, SMD qurilmasi muloyimlik bilan so'riladi. Issiq havo SMD ta'mirlash tizimining issiq havo oqimi turli o'lchamdagi almashtiriladigan issiq havo nozullari orqali amalga oshiriladi. Issiq havo oqimi isitish boshining chetidan chiqqanligi sababli, u SMD, substrat yoki uning atrofidagi qismlarga zarar etkazmaydi va SMDni qismlarga ajratish yoki payvandlash oson.

Turli ishlab chiqaruvchilarning ta'mirlash tizimlarining farqi, asosan, turli xil isitish manbalari yoki turli xil issiq havo oqimi rejimlari bilan bog'liq. Ba'zi nozullar SMD qurilmasining atrofida va pastki qismida issiq havo oqimini hosil qiladi va ba'zi nozullar faqat SMD ustidagi issiq havoni püskürtmektedir. Himoya qurilmalari nuqtai nazaridan, SMD qurilmalari atrofida va pastki qismida havo oqimini tanlash yaxshidir. PCB yorilishining oldini olish uchun tenglikni pastki qismida oldindan isitish funktsiyasi bilan ta'mirlash tizimini tanlash kerak.

BGA ning lehim bo'g'inlari qurilmaning pastki qismida ko'rinmas bo'lganligi sababli, qayta ishlash tizimi BGA ni qayta payvandlashda yorug'likni bo'linadigan ko'rish tizimi (yoki pastki ko'zgu optik tizimi) bilan jihozlangan bo'lishi kerak, bu esa montaj paytida aniq hizalanishni ta'minlaydi. BGA. Masalan, Dinghua Technology, DH-A2, DH-A5 va DH-A6 va boshqalar.

2.BGA ta'mirlash bosqichlari

BGA ta'mirlash bosqichlari asosan an'anaviy SMD ta'mirlash bosqichlari bilan bir xil. Muayyan qadamlar quyidagilardan iborat:

1. BGA ni olib tashlang

(1) demontaj qilinadigan sirtni yig'ish plitasini qayta ishlash tizimining ish stoliga qo'ying.

(2) qurilmaning o'lchamiga mos keladigan kvadrat issiq havo nozulini tanlang va issiq havo nozulini yuqori isitgichning ulash novdasiga o'rnating. Barqaror o'rnatishga e'tibor bering

(3) qurilmadagi issiq havo purkagini mahkamlang va qurilma atrofidagi bir xil masofaga e'tibor bering. Qurilmaning atrofida issiq havo nozulining ishlashiga ta'sir qiluvchi elementlar mavjud bo'lsa, avval ushbu elementlarni olib tashlang va keyin ta'mirdan keyin ularni payvandlang.

(4) demontaj qilinadigan qurilmaga mos keladigan so'rg'ichni (ko'krak) tanlang, assimilyatsiya moslamasining vakuumli manfiy bosimli assimilyatsiya trubkasi moslamasining balandligini sozlang, qurilma bilan aloqa qilish uchun so'rg'ichning yuqori yuzasini tushiring va yoqing. vakuum nasosi kaliti.

（5） Demontaj harorati egri chizig'ini o'rnatishda shuni ta'kidlash kerakki, demontaj harorati egri chizig'i qurilmaning o'lchamiga, tenglikni qalinligi va boshqa o'ziga xos shartlarga muvofiq o'rnatilishi kerak. An'anaviy SMD bilan solishtirganda, BGA ning demontaj harorati taxminan 150 daraja yuqori.

(6) isitish quvvatini yoqing va issiq havo hajmini sozlang.

(7) lehim to'liq erib ketganda, qurilma vakuumli pipetka tomonidan so'riladi.

(8) issiq havo soplosini yuqoriga ko'taring, vakuum nasosining kalitini yoping va demontaj qilingan qurilmani ushlang.

2. PCB padidagi qoldiq lehimni olib tashlang va bu joyni tozalang

(1) PCB yostig'ining qoldiq lehimini lehim temir bilan tozalang va tekislang va tozalash uchun payvandlanmagan o'ralgan kamar va tekis belkurak shaklidagi lehim dazmol boshini ishlating. Ish paytida prokladka va lehim niqobiga zarar bermaslikka e'tibor bering.

(2) oqim qoldiqlarini izopropanol yoki etanol kabi tozalash vositasi bilan tozalang.

3. Namlikni tozalash bilan ishlov berish

PBGA namlikka sezgir bo'lganligi sababli, yig'ilishdan oldin qurilmaning namlanganligini tekshirish va namlangan qurilmani quritish kerak.

(1) namlikni tozalash usullari va talablari:

Paketdan chiqqandan so'ng, paketga biriktirilgan namlik ko'rsatkich kartasini tekshiring. Ko'rsatilgan namlik 20 foizdan ortiq bo'lsa (23 daraja ± 5 daraja bo'lganda o'qing), bu qurilma namlanganligini ko'rsatadi va o'rnatishdan oldin qurilma namlanishi kerak. Namlikni tozalash elektr portlovchi quritish pechida amalga oshirilishi va 125 ± darajada 12-20 soat davomida pishirilishi mumkin.

(2) namlikni yo'qotish bo'yicha ehtiyot choralari:

(a) qurilma pishirish uchun yuqori haroratga chidamli (150 darajadan yuqori) antistatik plastik patnisga joylashtirilishi kerak.

(b) pech yaxshi erga ulangan bo'lishi kerak va operatorning bilagiga yaxshi topraklama bilan antistatik bilaguzuk o'rnatilgan bo'lishi kerak.

(1) Pulire e livellare la saldatura residua del pad PCB con saldatore e utilizzare la cinghia a treccia non saldata e la testa piatta del saldatore a forma di forcella per la pulizia. Prestare attenzione a non danneggiare il cuscinetto e la maschera di saldatura durante il funzionamento.

(2) izopropanolo yoki etanoloni yuvish uchun pulire il residuo di flusso con un detergente.

3. Trattamento di deumidificazione

Poiché PBGA è sensibile all'umidità, è necessario verficare se il dispositivo è smorzato prima del montaggio va deumidificare il dispositivo smorzato.

(1) della deumidificazione uchun metod va talablar:

Dopo il disimballaggio, controllare la scheda di visualizzazione dell'umidità alllegata alla confezione. Quando l'umidità indicata è superiore al 20 foiz (leggere quando è di 23 daraja ± 5 daraja), indica che il dispositivo è stato smorzato e che il dispositivo deve essere deumidificato prima del montaggio. La deumidificazione può essere eseguita in un forno elettrico per asciugatura e cotta boshiga 12-20 ruda a 125 ± daraja.

(2) deumidificazione uchun ehtiyot choralari:

a) il dispositivo deve essere impilato in un vassoio di plastica antistatica resistente alle alte harorat (yuqori 150 daraja) boshiga la kottura.

(b) il forno deve essere ben collegato a terra e il polso dell'operatore deve essere dotato di un braccialetto antistatico con una buona messa a terra
