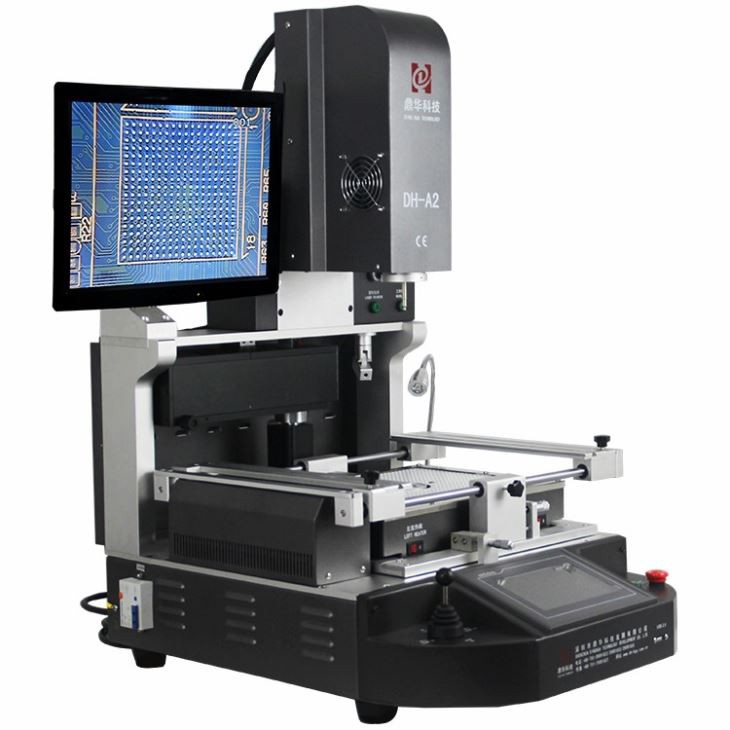

Smd bga infraqizil lehimering stantsiyasi
Har xil o'lchamdagi chiplar va anamolar uchun operatsiya qilish oson.
Ta'rif
Smd bga infraqizil lehimering stantsiyasi
1. SMD BGA infraqizil lehim sotuvchisi
Har xil PCB uchun mos.
Kompyuter, smartfon, noutbuk, MacBook mantiqiy taxta, Raqamli kamera, konditsioner, televidenie va boshqa elektron uskunalar tibbiyot, aloqa sanoati, avtomobilsozlik va boshqa elektron uskunalar.
Turli xil chiplar uchun javob: bga, pga, pop, BQFP, QFN, SOT223, PLCC, TQ2, TDPP, TDGA, PBGA, CPGA, CPGA, LED ChIP.
2. DH-A2 SMD BGA infraqizil lehim stantsiyasining jadvali
• G'ayrlash, montaj va lehimlarni avtomatik ravishda.
• Yuqori hajmdagi xarakterli (25 {{0}} l / metr), past bosim (0,22 kg / sm2), past temp (220 daraja) Reake (220 daraja)
• Silent va past bosimli havo turidan foydalanish, havo oqimi 250 l / minni 250 l / min orqali tartibga solinishi mumkin.
• Issiq havo ko'p teshikli markazni qo'llab-quvvatlash, PCB markazida joylashgan Bigbl va Bga uchun juda katta foydalidir. Sovuq lehim va IC-tomchi holatidan saqlaning.
• Pastki havo isitgi-dagi harorat profilini 300 darajaga, katta o'lchamdagi anamo taxta uchun muhim bo'lishi mumkin. Shu bilan birga, yuqori isitgich sinxron yoki mustaqil ish sifatida o'rnatilishi mumkin
DH-G620 dh-A2 bilan bir xil, avtomatik ravishda shiddatli, podsholash, tog'lash va lehimlash, tajriba uchun optik tekislash bilan, siz uni bir soat ichida o'zlashtirishingiz mumkin.
3. DH-A2 SMD BGA infraqizil lehim stantsiyasini
| Kuch | 5300w |
| Yuqori isitgich | Issiq havo 1200w |
| Pastki isitgich | Issiq havo 1200W. Infraqizil 2700w |
| Quvvatlantirish manbai | AC220V ± 10% 50 / 60Hz |
| O'lchov | L530 * w670 * h790 mm |
| Joylashtirish | V-Groove PCB-ni qo'llab-quvvatlash va tashqi universal uchrashuvda |
| Haroratni boshqarish | K tip termojle, yopiq pastadir nazorati, mustaqil isitish |
| Haroratning aniqligi | ± 2 daraja |
| PCB hajmi | Max 450 * 490 mm, min 22 * 22 mm |
| Ish panjarasini yaxshi sozlash | ± 15mm oldinga / orqaga, ± 15mm o'ng / chapda |
| Bga chip | 80 * 80-1 * 1mm |
| Minimal chip kosmikasi | 0. 15mm |
| Temp datsor | 1 (ixtiyoriy) |
| Sof og'irlik | 70 kg |
DH-A2 SMD BGA infraqizil lehim stantsiyasining 4.Detail
5. Nega bizning DH-A2 SMD BGA infraqizil lehim stantsiyasini tanlang?
6. Dh-A2 SMD BGA infraqize Lehim Stantering stantsiyasining sertifikati
7. DH-A2 SMD BGA infraqize Lehim Stantering Standart

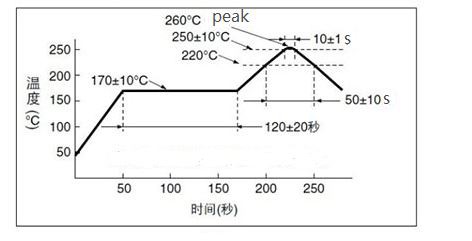

8. lehimchilik uchun BGA chipi uchun haroratni belgilash uchun
Chiplardan keng foydalanish bilan, biz ham chip reakiatsiya muammosiga ko'proq va ko'proq e'tibor berdik. Hozirgi kunda bozorda ishlatiladigan BGA chiplarining ikkita asosiy turi mavjud. Biri etakchilik qiladi, ikkinchisi qo'rg'oshinsiz, qo'rg'oshin va etakchiliksiz BGA chip Lehali Lehing Lehali lehodlari har xil, shuning uchun qo'rg'oshinsiz BGA Chip Lehing Lehali Lehing yollash jarayonining harorati qanday bo'lishi kerak? Keyingi Dinghua texnologiyasi Xiaobian sizga batafsil kirish so'zlaydi.
Oddiy sharoitlarda, etakchiliksiz BGA chiplariga bo'lgan talablar lehim paytida juda qattiq. Qo'rg'oshinsiz BGA chiplarining erishi natijasida 35 daraja, etakchiliksiz BGA chiplarining erishiganidan yuqori. Qo'rg'oshin BGA chiplari lehim qilishdan oldin uning xususiyatlarini tushunish kerak. Umuman olganda, qo'rg'oshinsiz Of Lehimchilikning erish nuqtasi etakchilik - bu etakchi loting lotchasidir. Bu erda biz ikkita qiymatni ma'lumot sifatida beramiz. Tin-kumush qotishmaning erishi 217 daraja, lehim qotishmaining eritmasi erishi 227 darajaga teng. Issiqlashning etishmasligi tufayli ushbu ikki haroratda, lehimchilik matolari eritib bo'lmaydi. BGA Rejal Statsiyani sotib olayotganda, siz shuningdek, etakchi bepul BGA chipining isitish harorati haqida konsaltingga e'tibor berishingiz kerak. Qurilma haroratga mos keladimi yoki yo'qmi. Agar yo'q bo'lsa, sotib olish kerakligini hisobga olishingiz kerak. Umuman olganda, etakchi pechning harorati taxminan 10 daraja bo'lishi kerak. Quyidagilar batafsil kirish:
| I tarkibiy qismini tinglash | Erish nuqtasi (daraja) |
| Sn99ag 0. 3Ku {{3} 0. 7 | 217-221 |
| SN95.5AG4Cu 0. 5 | 217-219 |
| SN95.5.5C3.8Cu 0. 7 | 217-220 |
| SN95.7AG3.8Cu {{4} 0. 5 | 217-219 |
| SN96.5AG3Cu 0. 5 | 216-217 |
| SN98.5.5.5AG 0. 5Ku1 | 219-221 |
| SN96.5CU3.5 | 211-221 |
| SN99CU1 | 225-227 |
So'rovsiz BGA chip lehimering, odatda pechning bo'shlig'ini yuqori haroratga olib kelmaslikka imkon beradigan pechka go'shtini samarali qilish uchun biz butun varaqani metalldan foydalanamiz. Biroq, narxlar uchun raqobatlashish uchun maydalangan pechkaga bo'linish uchun mayda metall parchalarini to'kish uchun mayda metall bo'laklaridan iborat bo'lgan juda ko'p yomon ishlab chiqaruvchilar mavjud. Ushbu turdagi uskunalar odatda ko'rinmas bo'lsa, agar siz bunga e'tibor bermasangiz, lekin yuqori haroratda bo'lsa, zarar etkazadi.
Qo'rg'oshinsiz BGA chipi, lehim qilishdan oldin yuqori harorat va past harorat paytida yo'lning parallelizmini sinab ko'rish uchun ham zarurdir, chunki bu BGA chipining lehim chipining narxlanish tezligiga bog'liq bo'ladi. Agar sotib olingan BGA qayta ishlanadigan uskunalar materiallari va dizayni yuqori haroratli sharoitlarda osonlikcha deformatsiya qilinsa, u kartalarni siqish yoki tushishiga olib keladi. Oddiy SN63PB37 Yetkazib beriladigan eutektol qotish va muzlash nuqtasi va muzlash nuqtasi va muzlatish nuqtasi, ikkalasi ham 183 daraja, ammo ularning erishi 217 dan yuqori darajaga ega emas. 22 darajagacha C dan 227 darajali haroratda 217 darajadan past bo'lgan harorat 221 darajadan yuqori bo'lgan kuchli va harorat suyuq bo'ladi. Harorat 217 darajadan 21 va 221 darajadan 221 darajaga ega bo'lganida, beqaror holatda namoyon bo'ldi
