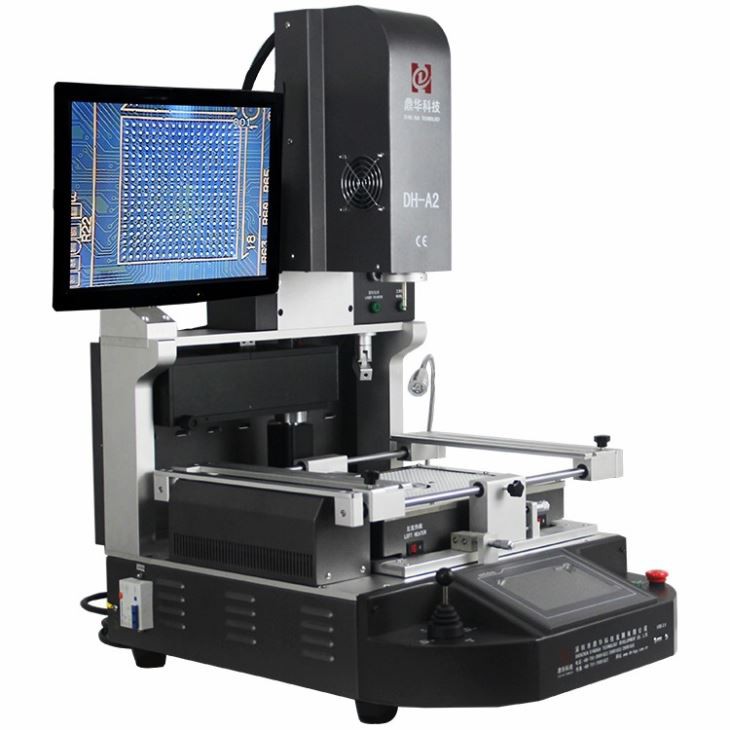

SMD BGA Rework Station Avtomatik

SMD BGA qayta ishlash stantsiyasi avtomatik

Bu mukammal tajribaga ega bo'lgan etuk mashina, DH-A2 mashinasini sotib olgan mijozlar uni mamnun qiladilar.

stavka 99,98% gacha, ular avtomobil, kompyuter va mobil telefon sanoatida keng qo'llaniladi, 1 milliondan ortiq mijozlar

foydalanmoqdalar.

1.SMD BGA qayta ishlash stantsiyasining avtomatik qo'llanilishi

Boshqa turdagi chiplarni lehimlash, qayta to'plash, lehimlash uchun:

BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED chiplari.

2. Avtomatik SMD BGA qayta ishlash stantsiyasining mahsulot xususiyatlari

* Barqaror va uzoq umr ko'rish (15 yil foydalanish uchun mo'ljallangan)

* Turli xil anakartlarni yuqori muvaffaqiyat darajasi bilan ta'mirlashi mumkin

* Isitish va sovutish haroratini qat'iy nazorat qiling

* Optik moslashtirish tizimi: 0.01 mm ichida aniq o'rnatish

* Ishlash oson. 30 daqiqada foydalanishni o'rganishi mumkin. Hech qanday maxsus mahorat talab etilmaydi.

3. SMD BGA qayta ishlash stantsiyasining avtomatik spetsifikatsiyasi

4. SMD BGA qayta ishlash stantsiyasining avtomatik tafsilotlari

1. Yuqori issiq havo va vakuumli so'rg'ich birga o'rnatilgan bo'lib, u moslashtirish uchun chip/komponentni qulay tarzda oladi.

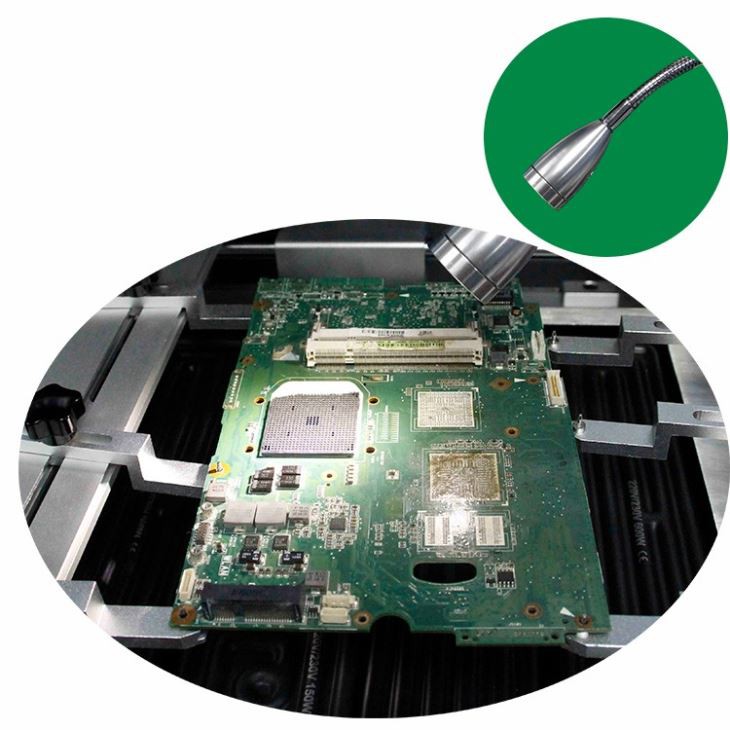

2. Monitor ekranida tasvirlangan anakart va chipdagi nuqtalar uchun ajratilgan ko'rishga ega optik CCD.

3. Chip (BGA, IC, POP va SMT va boshqalar) uchun displey ekrani va uning mos keladigan anakart nuqtalari lehimlashdan oldin tekislangan.

4. Kichik va iPhone anakarti uchun ishlatilishi mumkin bo'lgan 3 ta isitish zonalari, yuqori issiq havo, pastki issiq havo va IR isitish zonalari,

shuningdek, kompyuter enn TV mainboards qadar, va hokazo.

5. IQ oldindan isitish zonasi po'lat to'r bilan qoplangan, u bir tekis va xavfsizroq isitiladi.

5. Nima uchun bizning Avtomatik SMD BGA qayta ishlash stantsiyamizni avtomatik tanlaysiz?

6.Avtomatik BGA qayta ishlovchi reballing mashinasi sertifikati

UL, E-MARK, CCC, FCC, Idoralar ROHS sertifikatlari. Shu bilan birga, sifat tizimini takomillashtirish va takomillashtirish uchun Dinghua ISO, GMP, FCCA, C-TPAT joyida audit sertifikatidan o'tdi.

7. Avtomatik SMD BGA qayta ishlash stantsiyasini avtomatik qadoqlash va jo'natish

8. uchun jo'natishAvtomatik SMD SMT LED BGA ish stantsiyasi

DHL/TNT/FEDEX. Agar boshqa yuk tashish shartlarini xohlasangiz, iltimos, bizga xabar bering. Biz sizni qo'llab-quvvatlaymiz.

9. To'lov shartlari

Bank o'tkazmasi, Western Union, kredit karta.

Agar sizga boshqa yordam kerak bo'lsa, bizga ayting.

10. Avtomatik SMD SMT LED BGA ish stantsiyasi uchun qo'llanma

11. Avtomatik SMD BGA qayta ishlash stantsiyasi uchun tegishli bilim

Harorat rejimini qanday dasturlash kerak:

Hozirgi vaqtda SMTda ikki xil qalay qo'llaniladi: qo'rg'oshin, qalay, Sn, kumush, Ag, mis va Cu. sn63pb37 erish nuqtasi

qo'rg'oshin bilan 183 daraja va sn96.5ag3cu0.5 qo'rg'oshinsiz 217 daraja.

3. Haroratni sozlashda biz haroratni o'lchash simini BGA va PCB orasiga qo'yishimiz kerak va

haroratni o'lchash simining old qismining ochiq qismi kiritiladi. Bir turdagi

4. To'pni ekish paytida BGA yuzasiga oz miqdorda lehim pastasi qo'llaniladi va po'lat to'r, qalay to'p va to'p.

ekish stoli toza va quruq bo'lishi kerak. 5. Lehim pastasi va lehim pastasi muzlatgichda 10 daraja haroratda saqlanishi kerak. Bir turdagi

6. Taxta yasashdan oldin, tenglikni va BGA quruq va namliksiz pishirilganligiga ishonch hosil qiling. Bir turdagi

7. Xalqaro atrof-muhitni muhofaza qilish belgisi - Ross. Agar PCB ushbu belgini o'z ichiga olsa, biz ham tenglikni ishlab chiqarilgan deb o'ylashimiz mumkin

qo'rg'oshinsiz jarayon. Bir turdagi

8. BGA payvandlash vaqtida tenglikni tenglikni lehim pastasini qo'llang va qo'rg'oshinsiz chipli payvandlashda biroz ko'proq qo'llanilishi mumkin. 9. Qachon

BGA payvandlash, tenglikni qo'llab-quvvatlashiga e'tibor bering, juda qattiq qistirmang va tenglikni termal kengayish bo'shlig'ini saqlang. 10. The

qo'rg'oshin qalay va qo'rg'oshinsiz qalay o'rtasidagi asosiy farq: erish nuqtasi boshqacha. (183 daraja qo'rg'oshinsiz 217 daraja) qo'rg'oshin harakatchanligi yaxshi, qo'rg'oshin

- ozod kambag'al. zararlilik. Qo'rg'oshinsiz atrof-muhit muhofazasi, qo'rg'oshinsiz atrof-muhit muhofazasi degani

11. Lehim pastasi funktsiyasi 1 > lehimga yordami 2 > BGA va PCB yuzasida aralashmalar va oksid qatlamini olib tashlash,

payvandlash effekti yaxshiroq. 12. Pastki quyuq infraqizil isitish plitasi tozalanganda, uni suyuq moddalar bilan tozalash mumkin emas. Bu

quruq mato va cımbız bilan tozalanishi mumkin!

Haroratni sozlash tafsilotlari: umumiy ta'mirlash egri chizig'i besh bosqichga bo'linadi: oldindan isitish, harorat ko'tarilishi, doimiy harorat,

termoyadroviy payvandlash va orqa payvandlash. Keyinchalik, sinovdan so'ng malakasiz egri chiziqni qanday sozlashni tanishtiramiz. Umuman olganda, biz ajratamiz

egri uch qismga bo'linadi.

1. Dastlabki bosqichda isitish va isitish bo'limi tenglikni harorat farqini kamaytirish, olib tashlash uchun ishlatiladigan qismdir.

   namlik, ko'pikni oldini olish va termal shikastlanishning oldini olish. Umumiy harorat talablari quyidagilardir: ikkinchi davr qachon

   doimiy haroratda ishlash tugadi, biz sinovdan o'tkazadigan qalay harorati (qo'rg'oshinsiz: 160-175 daraja , qo'rg'oshin: 145-160 daraja ), orasida bo'lishi kerak.

   agar u juda yuqori bo'lsa, bu biz harorat ko'tarilishini o'rnatganimizni anglatadi. Agar isitish qismidagi harorat juda yuqori bo'lsa,

   isitish qismini qisqartirish yoki vaqtni qisqartirish mumkin. Agar u juda past bo'lsa, haroratni oshiring yoki vaqtni oshiring. Agar PCB

   taxta uzoq vaqt davomida saqlanadi va pishirilmaydi, namlikni olib tashlash uchun taxtani pishirish uchun birinchi oldindan isitish vaqti uzoqroq bo'lishi mumkin.




2. Doimiy harorat kesimi qismdir. Odatda, doimiy harorat bo'limining harorat sozlamalari undan pastroq

doimiy harorat ta'siriga erishish uchun lehim to'pi ichidagi harorat asta-sekin ko'tarilishi uchun isitish qismi. Funktsiya

Ushbu qism oqimni faollashtirish, oksid va sirt plyonkasini va oqimning uchuvchi moddalarini olib tashlash, namlash ta'sirini kuchaytirish va kamaytirishdir.

harorat farqining ta'siri. Umumiy doimiy harorat bo'limida qalayning haqiqiy sinov harorati da nazorat qilinishi kerak

(qo'rg'oshinsiz: 170-185 daraja , qo'rg'oshin 145-160 daraja). Agar u juda yuqori bo'lsa, doimiy haroratni biroz pasaytirish mumkin, agar u juda past bo'lsa, doimiy haroratni

darajasini biroz oshirish mumkin. Oldindan isitish vaqti o'lchangan haroratimizga ko'ra juda uzoq yoki juda qisqa bo'lsa, uni sozlash mumkin

doimiy harorat davrini uzaytirish yoki qisqartirish.

Agar oldindan isitish vaqti qisqa bo'lsa, uni ikki holatda sozlash mumkin:

1. Ikkinchi bosqich (isitish bosqichi) egri chizig'i tugagandan so'ng, o'lchangan harorat 150 darajaga etmasa, ikkinchi bosqich harorat egri chizig'idagi maqsadli haroratni (yuqori va pastki egri chiziqlar) mos ravishda oshirish yoki doimiy harorat vaqtini uzaytirish mumkin. mos ravishda. Odatda ikkinchi egri ishlagandan keyin haroratni o'lchash chizig'ining harorati 150 darajaga yetishi talab qilinadi. Bir turdagi




2. Ikkinchi bosqich tugagandan so'ng, aniqlash harorati 150 darajaga yetishi mumkin bo'lsa, uchinchi bosqich (doimiy harorat bosqichi) uzaytirilishi kerak.

Oldindan isitish vaqtini kamroq soniyalarga uzaytirish mumkin.

Qisqa orqa payvandlash vaqti bilan qanday kurashish mumkin:

1. Orqa payvandlash qismining doimiy harorat vaqti o'rtacha darajada oshirilishi mumkin va farqni imkon qadar ko'p soniya oshirish mumkin

Haqiqiy, SMT va estaño comúnmente tipos tiposlardan foydalanish: plomo, estaño, Sn, plata, Ag, cobre y Cu. El punto de fusión de sn63pb37 con plomo es 183 daraja y el de sn96.5ag3cu0.5 sin plomo es 217 daraja

3. Al ajustar la temperatura, debemos insertar el cable de Medición de temperatura entre BGA y PCB, y asegurarnos de que la parte exuesta del

extremo frontal del cable de medición de temperatura esté insertada. Una especie de

4. Durante la siembra de bolas, se aplicará una pequeña cantidad de pasta de soldadura sobre la superficie de BGA, y la mesa de siembra de malla de

acero, bolas de estaño y bolas debe estar limpia y seca. 5. La pasta de soldadura y la pasta de soldadura deben almacenarse en el refrigerador a 10 daraja .

Una especie de

6. Antes de hacer la placa, asegúrese de que el PCB y el BGA estén secos y horneados sin humedad. Una especie de

7. La marca internacional de protección del medio ambiente es Ross. Bu PCB dan foydalanishga ruxsat beriladi.

por un proceso sin plomo. Una especie de

8. Durante la soldadura BGA, applique uniformemente pasta de soldadura en PCB, y se puede aplikar un poco más durante la soldadura de viruta sin

plomo. 9. Al soldar BGA, preste atención al soporte de PCB, no apriete demasiado, y reserve al espacio de expansión térmica de PCB. 10. La

principal diferencia entre el estaño y el estaño sin plomo: el punto de fusión es diferente. (183 daraja sin plomo 217 daraja) la movilidad del plomo es buena,

sin plomo pobre. nocividad Sin plomo protección del medio ambiente, sin plomo ma'nosi protección del medio ambiente

11. La función de soldadura en pasta 1> ayuda para soldar 2>BGA va PCB-ni yo'q qilish va o'zgartirishlar kiritish.

de soldadura. 12. Quando se limpia la placa calefactora infrarroja oscura inferior, no se puede limpiar con sustancias líquidas. ¡Se puede limpiar con un paño seco y pinzas!

Detalles de ajuste de temperatura: la curva de reparación general se bo'lish va cinco etapas: prekalentamiento, aumento de temperatura, temperatura doimiy, soldadura por fusion va soldadura por retroceso. Davomiyligi, taqdimoti ajustar la curva no calificada después de la prueba. Umuman olganda, dividiremos la curva en tres partes.
