Avtomatik reballing infraqizil Bga ta'mirlash mashinasi

Avtomatik reballing infraqizil bga ta'mirlash mashinasi

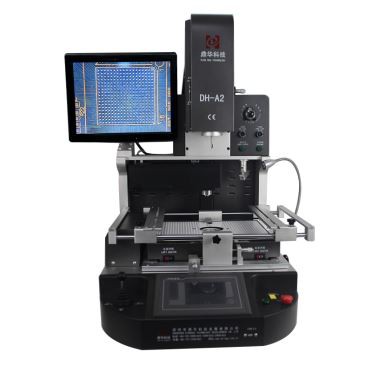

BGA qayta ishlash stantsiyasi DH-A2 uchun foydalanish qo'llanma



DH-A2 tekislash uchun ko'rish tizimidan, vaqt va harorat uchun operatsion tizimdan va hokazolardan iborat. uning funktsiyalarini maksimal darajada oshirishi mumkin bo'lgan sozlash va xavfsiz tizim ham soddalashtiradioxirgi foydalanuvchining tajribasini yaxshilash uchun unga texnik xizmat ko'rsatish.

1. Avtomatik reballing infraqizil bga ta'mirlash mashinasini qo'llash



Boshqa turdagi chiplarni lehimlash, qayta to'plash, lehimlash uchun:



BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED chiplari va boshqalar.

2. Mahsulot xususiyatlari

* Barqaror va uzoq umr ko'rish (15 yil foydalanish uchun mo'ljallangan)

* Turli xil anakartlarni yuqori muvaffaqiyat darajasi bilan ta'mirlashi mumkin

* Isitish va sovutish haroratini qat'iy nazorat qiling

* Optik moslashtirish tizimi: 0.01 mm ichida aniq o'rnatish

* Ishlash oson. Har kim undan foydalanishni 30 daqiqada o'rganishi mumkin. Hech qanday maxsus mahorat talab etilmaydi.

3. SpetsifikatsiyasiAvtomatik reballing infraqizil bga ta'mirlash mashinasi



Quvvatlantirish manbai	110~240V 50/60Hz
Quvvat darajasi	5400W
Avtomatik daraja	lehim, lehim, olish va almashtirish va boshqalar.
Optik CCD	chip oziqlantiruvchi bilan avtomatik
Yugurish nazorati	PLC (Mitsubishi)
chip oralig'i	0,15 mm

Sensorli ekran	egri chiziqlar paydo bo'lishi, vaqt va haroratni sozlash
PCBA o'lchami mavjud	22*22~400*420mm
chip hajmi	1*1~80*80mm
Og'irligi	taxminan 74 kg



4. TafsilotlariAvtomatik reballing infraqizil bga ta'mirlash mashinasi



1. Yuqori issiq havo va vakuumli so'rg'ich birga o'rnatilgan bo'lib, u chip/komponentni qulay tarzda oladi.tekislash.



2. Monitor ekranida tasvirlangan anakart va chipdagi nuqtalar uchun ajratilgan ko'rishga ega optik CCD.

3. Chip (BGA, IC, POP va SMT va boshqalar) uchun displey ekrani va unga mos keladigan anakart nuqtalari hizalangan.lehimlashdan oldin.





4. 3 ta isitish zonalari, yuqori issiq havo, pastki issiq havo va IQ oldindan isitish zonalari, ular kichikdan iPhone anakarti uchun, shuningdek, kompyuter ann televizorlari uchun platalar va boshqalar uchun ishlatilishi mumkin.

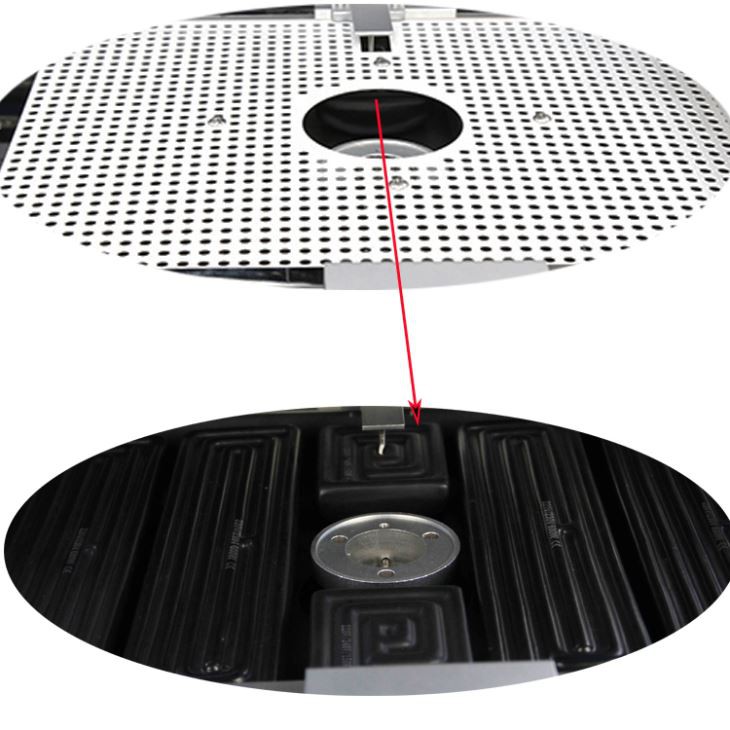

5. Isitish elementlarini bir tekis va xavfsizroq qiladigan po'lat to'r bilan qoplangan IR oldindan isitish zonasi.





6. Vaqt va haroratni sozlash uchun ish interfeysi, harorat rejimlari 50,000 guruhlargacha saqlanishi mumkin.









5. Nima uchun bizning avtomatik SMD SMT LED BGA ish stantsiyamizni tanlaysiz?



6. BGA qayta ishlash tizimi kompyuterni ta'mirlash mashinasi sertifikati

UL, E-MARK, CCC, FCC, Idoralar ROHS sertifikatlari. Shu bilan birga, sifat tizimini takomillashtirish va takomillashtirish uchun Dinghua ISO, GMP, FCCA, C-TPAT joyida audit sertifikatidan o'tdi.

7. Avtomatik BGA qayta ishlovchi reballing mashinasini qadoqlash va jo'natish



8. BGA qayta ishlash stantsiyasi uchun jo'natish

DHL, TNT, FEDEX, SF, dengiz transporti va boshqa maxsus liniyalar va boshqalar. Agar boshqa yuk tashish muddatini xohlasangiz, iltimos, bizga xabar bering.

Biz sizni qo'llab-quvvatlaymiz.



9. To'lov shartlari

Bank o'tkazmasi, Western Union, kredit karta.

Agar sizga boshqa yordam kerak bo'lsa, bizga ayting.

10. a uchun tegishli bilimlaravtomatik reballing infraqizil BGA ta'mirlash mashinasi

1. Ta'mirlash mashinalarining tasnifi

Optik moslashtirish:Optik moslashtirishga optik modulda prizma tasviri va LED yoritgichidan foydalanish orqali erishiladi. Ushbu sozlash yorug'lik maydonining taqsimlanishini moslashtiradi, bu esa aniq optik moslashtirish va tuzatish uchun kichik chipning tasvirini ekranda ko'rsatishga imkon beradi.

Optik bo'lmagan tekislash:Optik bo'lmagan tekislash, tekislash va tuzatishga erishish uchun yalang'och ko'z bilan BGA-ni tenglikni ekran chiziqlari va nuqtalari bilan qo'lda tekislashni o'z ichiga oladi. Turli o'lchamdagi BGA elementlarini vizual moslashtirish, payvandlash va demontaj qilish uchun aqlli uskunalar ta'mirlash unumdorligini sezilarli darajada oshirishi va xarajatlarni kamaytirishi mumkin.

2. Isitish rejimlari

Hozirgi vaqtda ta'mirlash tizimida uchta isitish rejimi mavjud: yuqori issiq havo + pastki infraqizil, yuqori va pastki infraqizil va yuqori va pastki issiq havo. Qaysi rejim eng yaxshi ekanligi haqida aniq xulosa yo'q. Yuqori issiq havo tizimi fanatlar yoki havo nasoslari tomonidan boshqarilishi mumkin, havo nasoslari odatda ustundir. Infraqizil isitish, ayniqsa, uzoq infraqizil, ko'pincha afzallik beriladi, chunki uzoq infraqizil to'lqinlar ko'rinmas yorug'lik, rangga sezgir emas va turli materiallar bo'ylab izchil yutilish va sinishi ko'rsatkichlariga ega bo'lib, uni standart infraqizil isitishdan ko'ra samaraliroq qiladi. Issiq havoni qayta oqim bilan lehimlashda, bir tomonlama isitish tufayli deformatsiya va deformatsiyaning oldini olish va lehim pastasini eritish vaqtini qisqartirish uchun tenglikni pastki qismini isitish juda muhimdir. Bu pastki isitish, ayniqsa, katta taxtalarda BGA qayta ishlash uchun muhim ahamiyatga ega. BGA ta'mirlash uskunasi uchun uchta pastki isitish rejimi issiq havo, infraqizil va issiq havo + infraqizildir. Issiq havo isitish bir tekis isitishni ta'minlaydi va odatda tavsiya etiladi, infraqizil isitish esa tengsiz tenglikni isitishga olib kelishi mumkin. Issiq havo + infraqizil kombinatsiyasi hozir Xitoyda keng qo'llaniladi.

3. Boshqaruv rejimlari

BGA ta'mirlash mashinalarida turli xil boshqaruv rejimlari mavjud, jumladan asboblarni boshqarish, past ta'mirlash tezligi va BGA chiplarini, ayniqsa qo'rg'oshinsiz yonish xavfiga ega. Taqqoslash uchun, yuqori darajadagi ta'mirlash mashinalari aniqroq operatsiyalar uchun PLC boshqaruvidan yoki to'liq kompyuter boshqaruvidan foydalanishi mumkin.

4. Havo nozullarini tanlash

Yaxshi issiq havoni qayta oqimli nozulni tanlang, chunki u kontaktsiz isitishni ta'minlaydi. Isitish vaqtida BGA dagi har bir bo'g'indagi lehim yuqori haroratli havo oqimi tufayli bir vaqtning o'zida eriydi, bu qayta oqim jarayonida barqaror harorat muhitini ta'minlaydi va qo'shni komponentlarni konvektiv issiq havo shikastlanishidan himoya qiladi. Muvaffaqiyat, qayta oqim paytida komponentlarni bezovta qilmasdan, paket va PCB yostig'ida issiqlik taqsimotining bir xilligiga bog'liq.

BGA ta'mirlash jarayonida ishlatiladigan ko'pchilik yarimo'tkazgich qurilmalari 240 daraja va 600 daraja issiqlikka chidamlilik haroratiga ega. BGA ta'mirlash tizimlari uchun isitish haroratini nazorat qilish va bir xillikni ta'minlash juda muhimdir. Issiqlik konvektsiyasi ta'mirlanadigan elementga o'xshash shakldagi nozul orqali isitiladigan havoni puflashni o'z ichiga oladi. Havo oqimining dinamikasi, jumladan, laminar effektlar, yuqori va past bosimli hududlar va aylanish tezligi, issiqlikni yutish va taqsimlash bilan birgalikda, mahalliy isitish uchun issiq havo nozullarini qurish va BGAni to'g'ri ta'mirlashni ta'minlash murakkab vazifadir. Bosimning har qanday o'zgarishi yoki siqilgan havo manbai yoki nasos bilan bog'liq muammolar mashinaning ish faoliyatini sezilarli darajada kamaytirishi mumkin.

5. Mavjud mashinalar bilan tanishish

Shenzhen Dinghua Technology Development Co., Ltd. tomonidan ishlab chiqarilgan DH-A2 diqqatga sazovor misoldir. Ushbu mashinaning katta pastki qismida oltita guruh infraqizil isitish quvurlaridan iborat infraqizil isitish ishlatiladi, kichik pastki qismida esa infraqizil isitish shamoli ishlatiladi. Yuqori qism isitish simi bobini va yuqori bosimli gaz quvuridan tashkil topgan issiq havo isitishidan foydalanadi. Tekshirish tizimi PLC rejimida ishlaydi va 200 tagacha harorat egri chizig'ini saqlashi mumkin.

Afzalliklari:

a. U uchta mustaqil isitish organidan foydalanadi, ulardan ikkitasi bo'limlarda qizdirilishi mumkin; biri doimiy haroratda isitish uchun, quvvat sarfini kamaytirish uchun beshta isitish korpusini o'chirish imkoniyati mavjud.

b. Optik hizalama tizimi moslashtirish operatsiyalarini yanada qulay va tezroq bajarish imkonini beradi.

c. PCB qo'llab-quvvatlash ramkasi, ayniqsa, tartibsiz shakldagi taxtalar uchun, tezroq va osonroq tenglikni mahkamlash uchun joylashishni aniqlash teshiklariga ega.

d. Uchta mustaqil isitish moslamalaridan foydalanish haroratning tezroq ko'tarilishiga olib keladi, bu esa qo'rg'oshinsiz jarayon talablariga javob beradi.

e. Yuqori haroratni nazorat qilish tashqi havo bosimidan foydalanadi, barqaror havo bosimi manbasini ta'minlaydi va haroratning bir xil taqsimlanishini ta'minlaydi.

f. Sensorli ekran interfeysi harorat egri chizig'ini real vaqtda sozlash imkonini beradi, bu esa operatsiyani yanada qulayroq qiladi.

que puede almacenar 200 curvas de temperatura.
