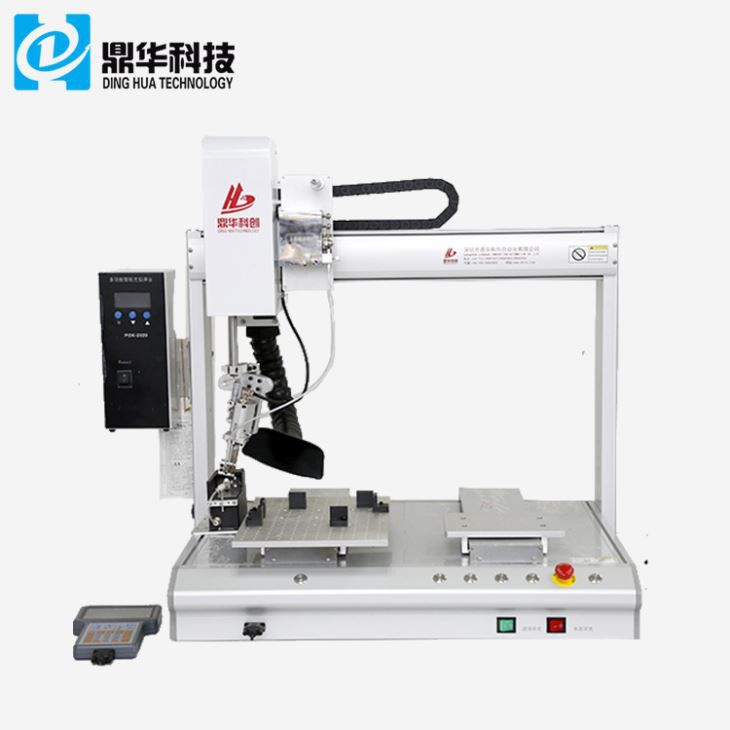

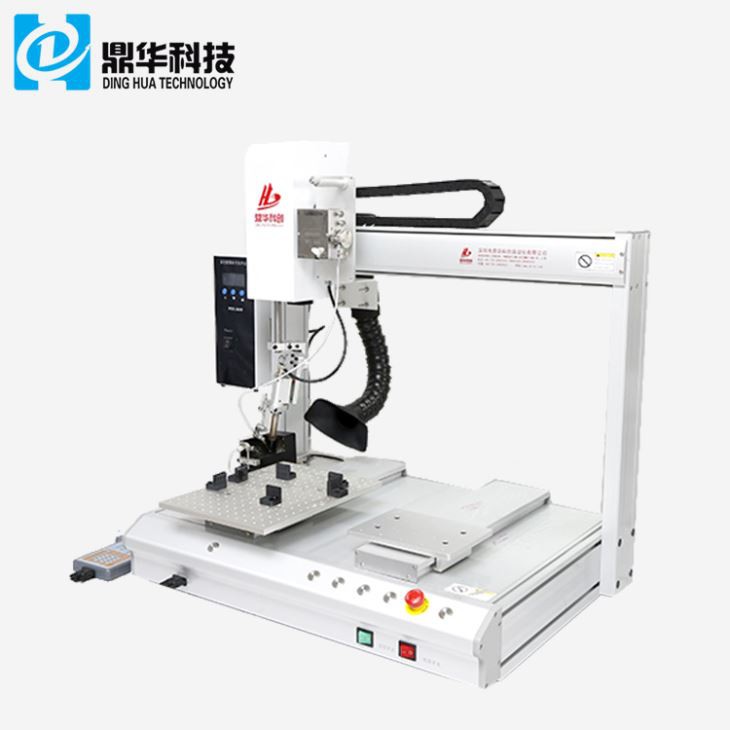

SMT avtomatik lehim mashinasi
SMT avtomatik lehim mashinasi - bu elektronika ishlab chiqarish sohasida inqilob qiladigan texnologiya. Uning aniq, avtomatlashtirilgan lehim imkoniyatlari bilan butun dunyo bo'ylab ishlab chiqarish jarayonlarining sifati va samaradorligini oshirishga yordam beradi.
Ta'rif
Mashina komponentlar uchun bitta boshli va ikkita stolli lehimli xususiyatlarga ega
SMT Avtomatik lehim mashinasining eng katta afzalliklaridan biri shundaki, u insonning ko'p qismini yo'q qiladi
komponentlarni qo'lda lehimlashda yuzaga kelishi mumkin bo'lgan xatolar. Bu yuqori darajadagi mustahkamlikka olib keladi va
aniqlik, bu esa mahsulot sifatini yaxshilashga va kam nuqsonlarga olib keladi.
1. Parametrlar
| Model | DH-HX5331 | DH-HX5441 | |
| Eksa raqami | 5 eksa sinxron | ||
| Qayta ishlash qamrovi |
X o'qi | 500 mm | 500 mm |
| Y1 o'qi | 300 mm | 400 mm | |
| Y2 o'qi | 300 mm | 400 mm | |
| Z o'qi | 100 mm | 100 mm | |
| R o'qi | ± 360 daraja | ± 360 daraja | |
| Maksimal yuk ko'tarish qobiliyati | 10 kg | ||
| Maks tezlik |
XY o'qi | 800 mm/sek. | |
| Z o'qi | 450 mm/sek. | ||
| R o'qi | 360 daraja/sek. | ||
| Takrorlangan aniqlik |
x, Y o'qi | ±0,02 mm | |
| Z o'qi | ±0,02 mm | ||
| R o'qi | ±0,02 daraja | ||
| Maksimal mahsulot hajmi | 280*250un (XY) | 280*350mn(X,Y) | |
| Saqlangan dasturlar | 999 ta profil | ||
| Haydash tizimi | Yopiq aylanish | ||
| Nazorat tizimi | Movenent boshqaruv tizimi | ||
| Harorat diapazoni | 40-450 daraja | ||
| Haroratning aniqligi | ±2 daraja | ||
| Isitish boshi signal diapazoni | 2-99 daraja | ||
| Oziqlantirish | Yagona qalay oziqlantirish tizimi | ||
| Isitish quvvati | 200w | ||
| Qalay oziqlantirish tezligi | 0-50mm/s | ||
| Qalay diametri | PH0.3-PH1.2(standart) | ||
| Signallar | Qalay singan, Qalay bloklangan, isitgich signali | ||
| Hajmi | L880*W600*H830m | L880 * W700 * H830 mm | |
| Kirish | AC220V±10% 50/60Hz 450VA | ||
| Havo bosimi | 0.4-0.8Mpa | ||
| Namlik | 20-95% | ||
| Ish harorati | -10-45 daraja | ||

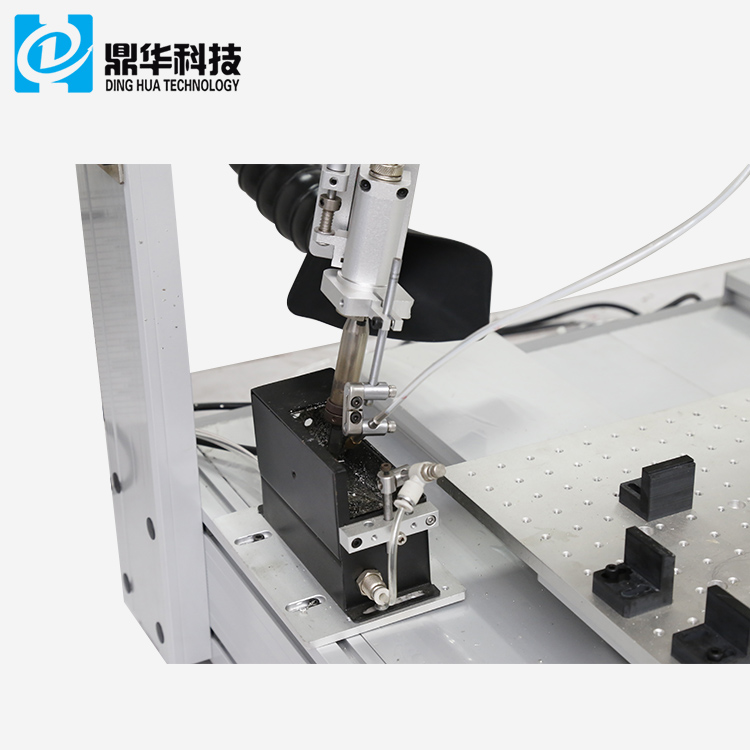

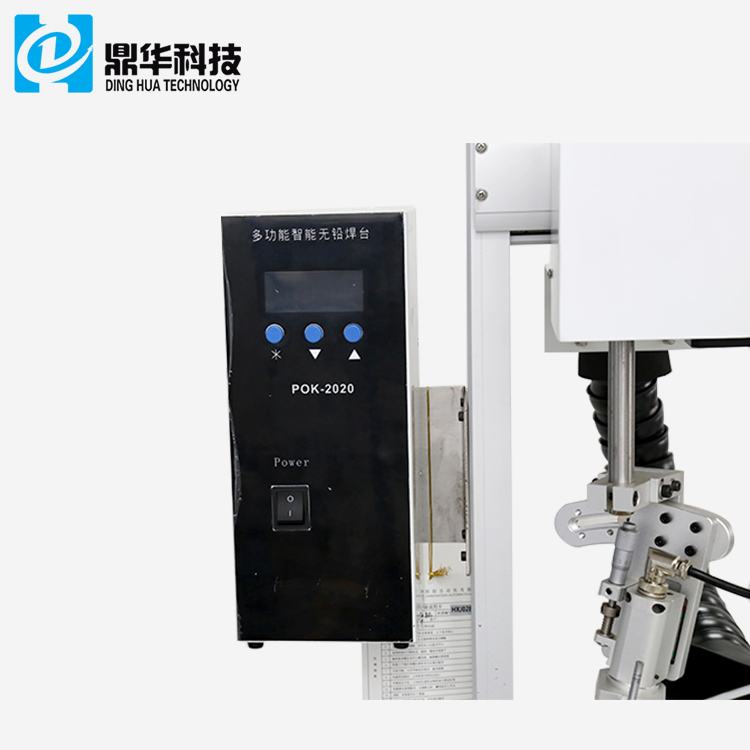

2..Avtomatik lehim mashinasining tafsilotlari
1. Haroratni turli lehimga ko'ra sozlash juda oson, haroratni aniq nazorat qiling
to'liq lehimlash paytida.
2. Avtomatik uchi toza, interval va chastota Lehimlash mahsulotlariga muvofiq moslashuvchan tarzda o'rnatilishi mumkin.

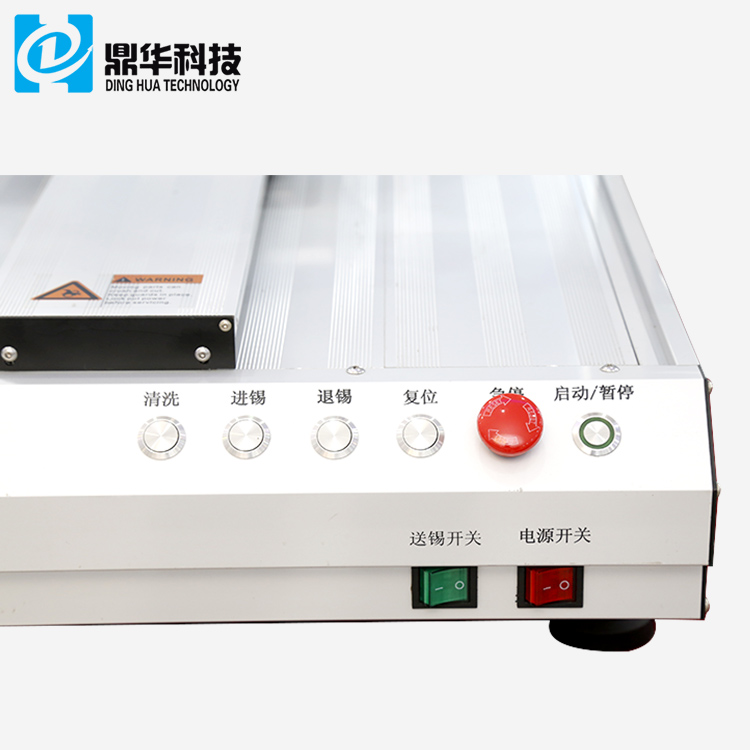

3. Oson va Tez ishlash uchun mashinaning old qismidagi tez-tez ishlatiladigan funksiyalar tugmalarini bosing.
3. Tez-tez so'raladigan savollar
bu elektron ishlab chiqarishda bosilgan elektron platadagi elektron komponentlarga lehimni avtomatik ravishda qo'llash uchun ishlatiladigan qurilma.
u elektron komponentlarning izchil, aniq va samarali lehimlanishini ta'minlaydi, bu mahsulot sifatini yaxshilashga, ishlab chiqarish tezligini oshirishga va mehnat xarajatlarini kamaytirishga olib keladi.
har xil turdagi komponentlarni, jumladan, sirt o'rnatish moslamalarini (SMD), teshikli komponentlarni va simli ulanishlarni lehimlashi mumkin.
Mashina trafaret yoki dispenser yordamida komponentga aniq miqdorda lehim pastasi yoki oqimini qo'llaydi va keyin komponent bosilgan elektron plataga joylashtiriladi. Keyin mashina lehimga issiqlikni qo'llaydi, uni eritadi va komponentni taxtaga bog'laydi.
Ha, intuitiv interfeyslar va jarayonni oddiy boshqarish bilan.
6. SMT avtomatik lehim mashinasi muayyan ishlab chiqarish ehtiyojlari uchun moslashtirilishi mumkinmi?
Ha, ko'pgina SMT avtomatik lehimleme mashinalari muayyan ishlab chiqarish talablariga, shu jumladan komponentlar turlariga va ishlab chiqarish hajmiga mos ravishda moslashtirilishi mumkin.
7.SMT avtomatik lehim mashinasi uchun texnik xizmat ko'rsatish kerakmi?
Ha, har qanday mashina kabi, optimal ishlash va uzoq umr ko'rishni ta'minlash uchun muntazam parvarishlash talab etiladi. Odatda, muntazam parvarishlash eskirgan komponentlarni tozalash, kalibrlash va almashtirishni o'z ichiga oladi.
8. SMT avtomatik lehimlash mashinalarining turli o'lchamlari mavjudmi?
Ha, katta hajmli ishlab chiqarish uchun kichik stol usti modellaridan tortib to katta avtomatlashtirilgan tizimlargacha bo'lgan turli o'lchamlar mavjud.
9. SMT avtomatik lehim mashinasi elektronikadan tashqari boshqa turdagi lehimlash uchun ishlatilishi mumkinmi?
SMT avtomatik lehim mashinalari asosan elektronika ishlab chiqarish uchun mo'ljallangan bo'lsa-da, ba'zi modellar mumkin
lehimlashning boshqa turlari uchun moslashtirilgan bo'lishi mumkin.
10. SMT avtomatik lehim mashinasini boshqarish uchun maxsus tayyorgarlikdan o'tish kerakmi?
Ba'zi asosiy ta'lim zarur bo'lsa-da, ko'plari foydalanish uchun qulay bo'lishi uchun mo'ljallangan vakam maxsus bilim talab qiladi. Ishlab chiqaruvchilar ko'pincha foydalanuvchilarga qanday qilishni o'rganishga yordam berish uchun o'qitish va yordam beradimashinalarni samarali ishlatish.
