Issiq havo sensorli ekranli BGA lehim stantsiyasi



Biz Foxconn, Lenovo va Huawei kabi xalqaro kompaniyalar bilan BGA/SMT qayta ishlash stantsiyalari sohasida 8 yildan ortiq hamkorlik qilib kelayotgan ishlab chiqaruvchimiz. Bizning BGA qayta ishlash stantsiyalarimiz butun dunyo bo'ylab sotiladi va Eron, AQSh, Meksika, Hindiston va Vetnam kabi mamlakatlarda agentlarimiz bor. Umid qilamizki, siz ham bizga qo'shilasiz. Sizning mamnunligingiz har doim bizning intilishimizdir.

Xususiyatlari

• Noutbuklar, PS3, PS4, XBOX360 va boshqalarda CPU va GPU chiplarini qayta ishlash uchun keng qo'llaniladi.
• Qo'lda ishlash orqali BGA chiplarini lehimlash, lehimlash, olib tashlash va o'rnatish.
• Yuqori va pastki issiq havo isitgichlari va pastki infraqizil isitish plitasi bilan jihozlangan.
• Oson ishlash uchun foydalanuvchilarga qulay sensorli ekran interfeysi.
• BGA, CCGA, QFN, SMD komponentlarini va boshqalarni qayta ishlashni qo'llab-quvvatlaydi.
• ± 2 daraja aniqlik bilan haroratni aniq nazorat qilish.
• Yuqori darajadagi xavfsizlik funktsiyalari, shu jumladan favqulodda vaziyatlardan himoya qilish.

Mahsulot parametri

Umumiy quvvat	4800W
Yuqori isitgich	800W
Pastki isitgich	2-1200 Vt, 3-chi IQ isitgich 2700 Vt
Quvvat	AC220V±10％ 50Hz
Yoritish	Tayvan led ishlaydigan yorug'lik, har qanday burchak sozlangan.
Ishlash rejimi	Çekmece uslubidagi HD sensorli ekran, aqlli suhbat interfeysi, raqamli tizimni sozlash
Saqlash	50000 guruh
Yuqori isitgich harakati	O'ngga / chapga, oldinga / orqaga, erkin aylantiring.
Joylashtirish	Aqlli joylashishni aniqlash, tenglikni X, Y yo'nalishlarida sozlash mumkin "5 ball qo'llab-quvvatlash" + V-groov PCB braketi + universal armatura.
Haroratni nazorat qilish	K sensori, yopiq pastadir
Haroratning aniqligi	±2 daraja
PCB hajmi	Maks 390×400 mm Min 22×22 mm
BGA chipi	2x2 mm - 80x80 mm
Minimal chip oralig'i	0.15 mm
Tashqi harorat sensori	1 dona
O'lchamlari	610 * 620 * 560 mm
Sof og'irlik	40KG

Mahsulot xususiyati

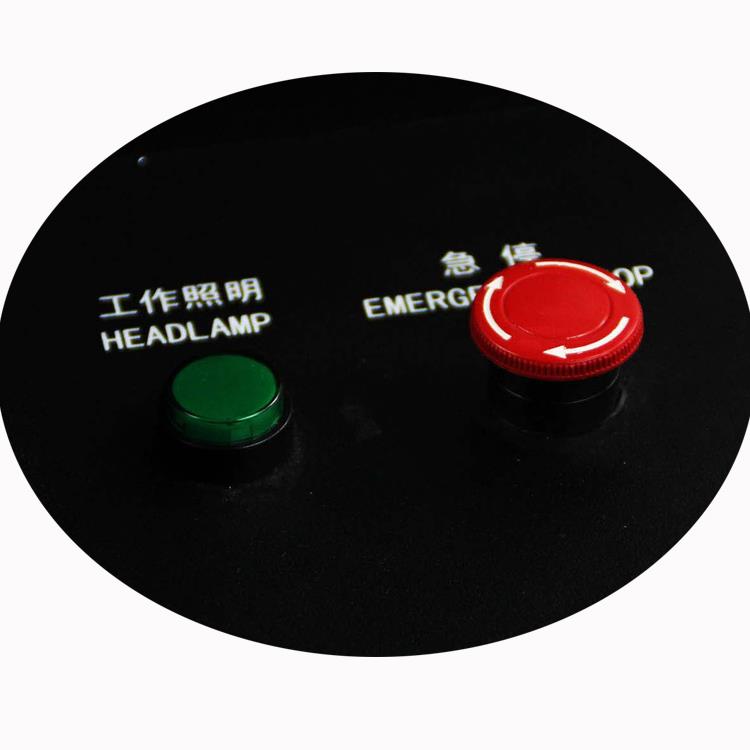

Mashinaning favqulodda tugmasi, har qanday favqulodda holat, uni bosish mumkin, keyin BGA qayta ishlaydi

mashina darhol ishlashni to'xtatadi va o'zaro oqimli fan PCB/chip va ichkariga soviy boshlaydi.

frared old isitish maydoni.

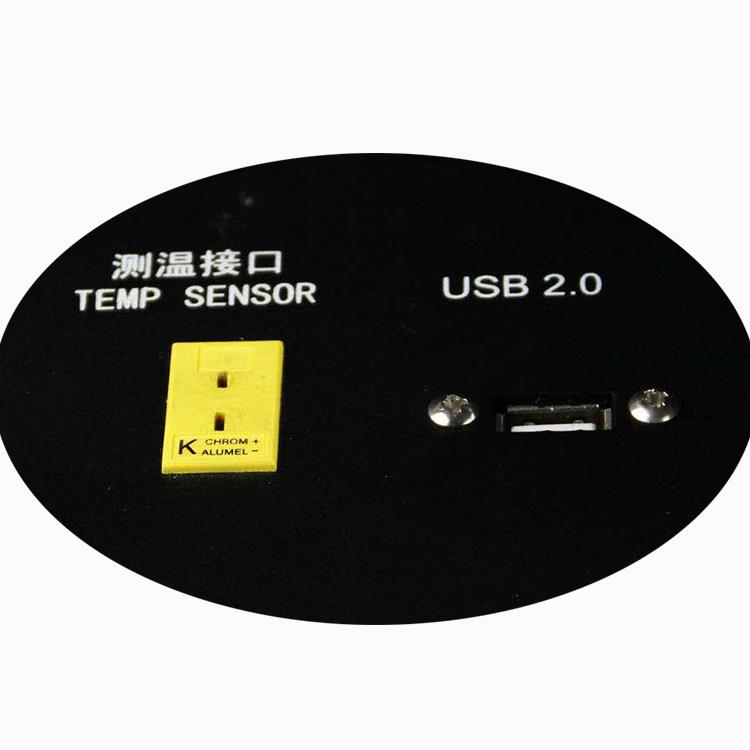

Tempe sensori dasturiy ta'minotni yuklash uchun USB 2.0 chipidagi real vaqtda haroratni kuzatishi mumkin

yoki skrinshotni yuklab olish va hokazo.

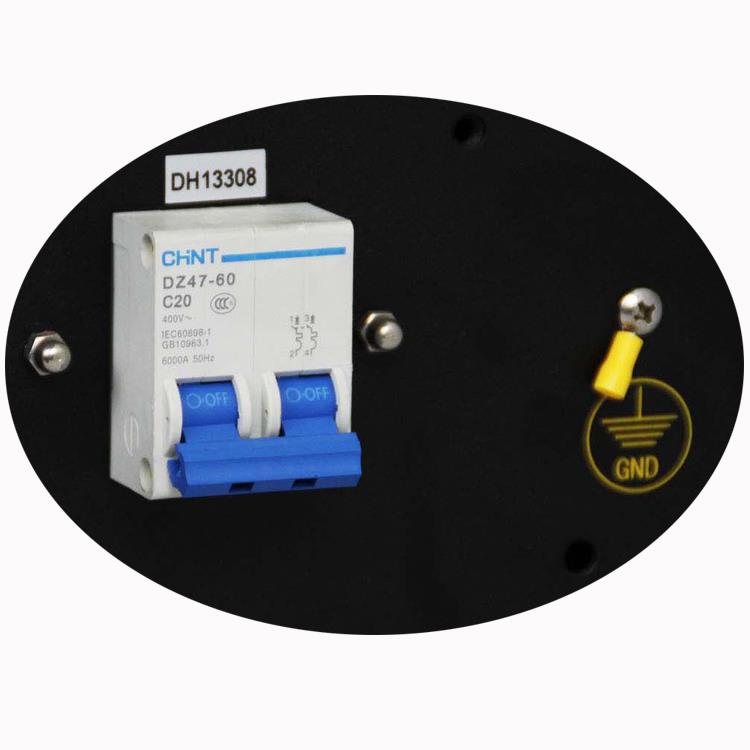

Valyuta normal bo'lmaganda (ko'p yoki kamroq), masalan, oqish paytida to'xtaydigan havo kaliti

elektr toki, qisqa tutashuv, quvvat kuchlanishi normal chegaradan oshadi (+/- 10%).

Mashina yordamida xavfsizroq texnologiyani ta'minlash uchun tuproq simini ulash uchun "GND".

BGA lehim stantsiyasi qanday ishlaydi?

BGA lehim stansiyasi tartibli va oddiy ishlash interfeysiga ega, unda bitta harorat sensori porti, USB 2.0 porti, yorug'lik o'tkazgichi va favqulodda vaziyat tugmasi mavjud. 7-dyuymli sensorli ekran bilan jihozlangan sanoat kompyuteri 5000 tagacha profilni saqlashi mumkin, bu esa kelajakda foydalanish uchun muvaffaqiyatli profillarni saqlash imkonini beradi.

Issiq havo sensorli ekranli BGA lehim stantsiyasining mahsulot malakasi

Yuqoridagi rasmda simulyatsiya qilingan avtomobil tashish mashinasi ko'rsatilgan. Bizning barcha mashinalarimiz qattiq sinovdan o'tadi: ular 3 kun davomida uzluksiz ishlaydi, keyin kamida 24 soat tebranish sinovidan o'tkaziladi. Shundan so'ng, ular potentsial muammolarni aniqlash va mijozlarimiz uchun kelajakdagi muammolarni oldini olish uchun qo'shimcha 24 soat ishlaydi. Bugungi kunga kelib, biz Xitoyda ushbu sohada bunday chuqur sinovlarni o'tkazadigan yagona kompaniyamiz.

TSS

Savol: PCB nima?

A:PCB (bosilgan elektron plata) bir-biriga yopishtirilgan shisha tolali va mis qatlamlaridan tayyorlanadi.

Savol: Ushbu mashina uchun 110V dan foydalanishim mumkinmi?

A:Ha, mashina 110V da ishlashi mumkin, lekin iltimos, bizga oldindan xabar bering, chunki ba'zi komponentlarni sozlash kerak bo'lishi mumkin.

Savol: Men lehimlangan chipni yana tenglikni lehimlash uchun ishlata olamanmi?

A:Ha, tayanch nuqtasi buzilmagan ekan, chip qayta to'planganidan keyin qayta ishlatilishi mumkin.

Savol: Qaysi chipda muammo borligini qanday aniqlash mumkin?

A:Odatda, muammoni aniqlash uchun sizga rentgen apparati kerak bo'ladi.



Ta'mirlash bo'yicha bir nechta maslahatlar: Supero'tkazuvchilarni ta'mirlash va payvandlash usuli

Har qanday payvandlash uskunasini ishlatishdan oldin, ba'zi ehtiyot choralarini ko'rish kerak. Uskunaning elektrodlari tozalanganligiga, tekislanganligiga va tegishli taxta qalinligiga o'rnatilganligiga ishonch hosil qiling.

O'xshash sxemalar kengligi, oraliqlari, qalinligi, sirt qoplamasi va konturi bo'lgan sinov namunalaridan foydalanish kerak. Payvandlash joyida payvand choki sifatini, hizalanishini, rangi o'zgarishini, sintezini va asosiy materialning ko'rinishini kuzating va sinab ko'ring. Payvandlash uskunasi sozlamalarini sozlang va maqbul natijaga erishilguncha takrorlang.

Payvandlangan lentaning sxema sxemasiga mos kelishi {0}},050 mm (0,002") oralig'ida bo'lishi kerak. Payvand chokining bog'lanish mustahkamligi sxema/asosiy materialnikidan oshib ketishi kerak.

Jarayon

1. Hududni tozalang.
2. Kovar lentasining ta'mirlanayotgan o'tkazgich naqshining kengligiga mos keladigan qismini tanlang (± {0}},050 mm yoki 0,002").
3. Tasmani ta'mirlanayotgan qismdan taxminan 3,0 mm (0,120") uzunroq kesib oling.
4. Tasma o'tkazgichni va ta'mirlash joyi atrofidagi asosiy materialni tozalang.
5. Tasmani ta'mirlanadigan qismning ustiga qo'ying va markazga qo'ying, har bir tomondan teng uzunliklarni sxema naqshiga parallel ravishda qoldiring.
6. Kompyuter platasini payvandlash elektrodlari ostiga qo'ying, shunda elektrodlar ta'mirlash joyiga bosiladi.
7. Payvandlash tugaguniga qadar lentani nozik cımbızlar bilan ushlab turing. Qabul qilingan sinov namunalari asosida sozlamalarni ishlatib, joyida payvandlang.
8. Hududni tozalang.
9. Qo'shimchani payvand sifati va hizalanishi uchun diqqat bilan tekshiring.
10. Agar kerak bo'lsa, oz miqdorda oqim qo'llang va butun maydonni lehim bilan kalaylang.
11. Hududni yana tozalang.

Agar kerak bo'lsa, ta'mirlangan joyni epoksi bilan qoplang.
