3 isitish zonalari Sensorli ekran Bga Reballing Station

3 isitish zonalari Sensorli ekranli BGA Reballing Station

BGA qayta ishlash stantsiyasining maqsadi noutbuklar, Xbox 360, kompyuter anakartlari, PS3 va boshqalar kabi qurilmalarda BGA chiplarini lehimlash, o'rnatish va lehimlashdir.

DH-5830 butun dunyo boʻylab juda mashhur mashina boʻlib, oʻzining nafis koʻrinishi, hamyonbop narxi va oddiy foydalanuvchi interfeysi bilan mashhur. Bu, ayniqsa, shaxsiy ta'mirlash ustaxonalari, mintaqaviy distribyutorlar va havaskorlar tomonidan ma'qullanadi.

BGA qayta ishlash stantsiyalari odatda ikkita modelda keladi:

1.Asosiy model (qo‘llanma)

Ushbu model issiq havo va infraqizil isitgichlardan iborat bo'lib, 2 yoki 3 isitish zonalari mavjud. U yuqori va pastki issiq havo isitgichlari (ba'zi modellarda pastki issiq havo isitgichi bo'lmasligi mumkin) va uchinchi infraqizil isitgich mavjud.

2.High-End Model (Avtomatik)

Ushbu model optik hizalama ko'rish tizimini (optik CCD kamera va monitor ekrani) o'z ichiga oladi, bu barcha BGA chip nuqtalarini aniq kuzatish imkonini beradi. Tizim BGA chipini monitor ekranidagi anakart bilan aniq moslashtirishni ta'minlaydi, bu aniq lehimlashni osonlashtiradi.



3 ta isitish zonasining mahsulot parametri sensorli ekran bga reballing stantsiyasi



Umumiy quvvat	4800W
Yuqori isitgich	800W
Pastki isitgich	2-1200 Vt, 3-chi IQ isitgich 2800 Vt
Quvvat	110~240V±10％50/60Hz
Yoritish	Tayvan led ishlaydigan yorug'lik, har qanday burchak sozlangan.
Ishlash rejimi	HD sensorli ekran, aqlli suhbat interfeysi, raqamli tizim sozlamalari
Saqlash	50000 guruh
Yuqori isitgich harakati	O'ngga / chapga, oldinga / orqaga, erkin aylantiring.
Joylashtirish	Aqlli joylashishni aniqlash, PCB "5 ball qo'llab-quvvatlash" bilan X, Y yo'nalishida sozlanishi mumkin + V-groov PCB braketi + universal armatura.
Quvvat kaliti	Havo kaliti (mashina va insonni himoya qilishi mumkin)
Haroratni nazorat qilish	K sensori, yopiq pastadir
Haroratning aniqligi	±2 daraja
PCB hajmi	Maks 390×410 mm Min 22×22 mm
BGA chipi	2x2 - 80x80 mm
Minimal chip oralig'i	0.15 mm
Tashqi harorat sensori	1 dona
O'lchamlari	570 * 610 * 570 mm
Sof og'irlik	33 kg



3 ta isitish zonasi sensorli ekranli BGA reballing stantsiyasining mahsulot tafsilotlari



Yuqori bosh uchun ikkita juft tugmalar harakatga keltirildi, foydali va oson. Oldinda yuqori boshning juft tugmasi yuqoriga ko'tarildi yoki

lehimlash yoki lehimlash paytida pastga, yuqori boshning tepasi uchun orqa juft tugmalar orqaga yoki oldinga siljiydi

lehim uchun to'g'ri pozitsiya uchun.







"7" so'z shakli, bu yuqori boshning chapga/o'ngga yoki o'zgarmas harakatlanishiga imkon beradi.

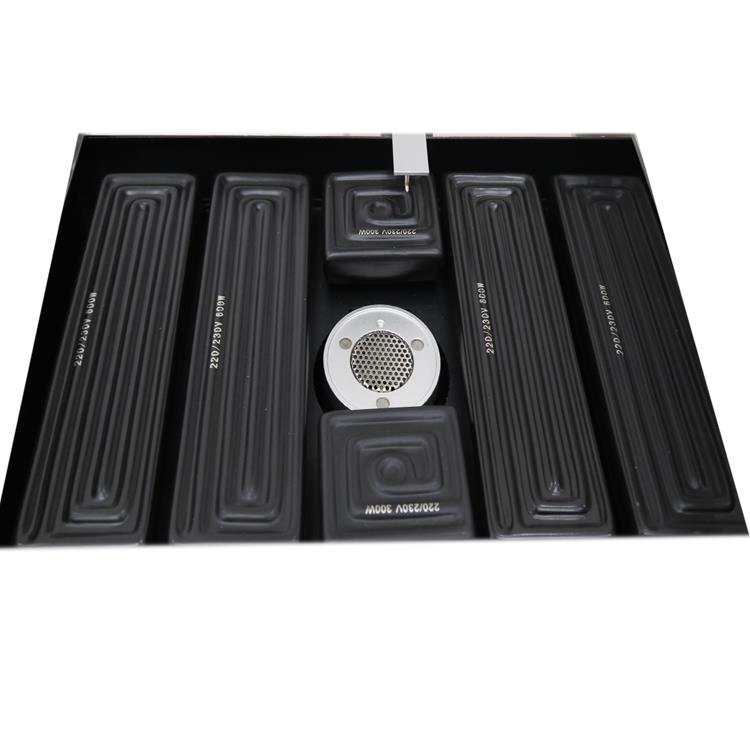

Katta infraqizil old isitish maydoni (370 * 420 mm gacha), PCB ning ko'p qismini oldindan isitish mumkin, masalan, kompyuter,

yuqori to'plam qutisi va iPad va boshqalar. Quvvat taxminan 2800 Vt, 110 ~ 240 V uchun mos.

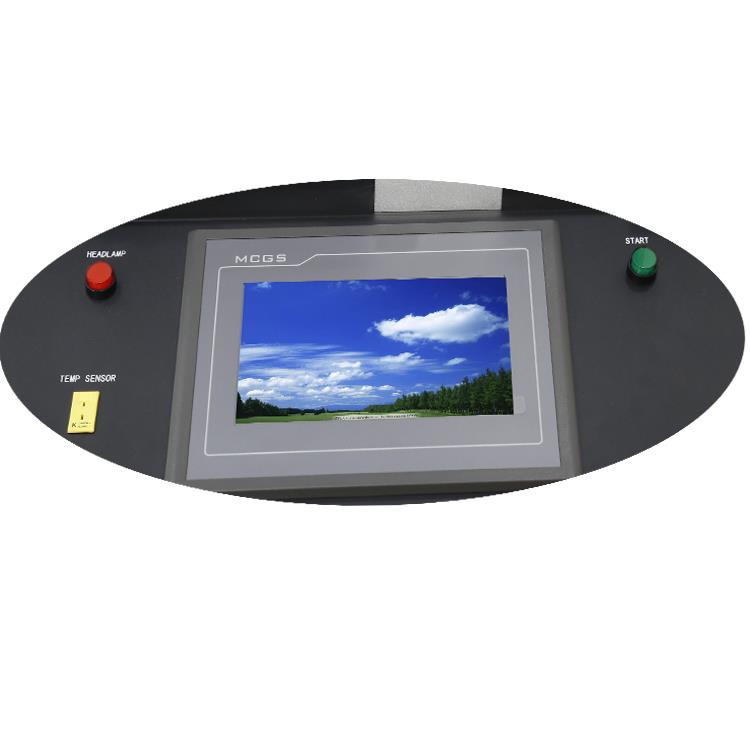

BGA qayta ishlash stantsiyasining ishlash interfeysi, oddiy va oson ishlashi, bitta LED yorug'lik tugmasi, bitta termojuft porti va bitta "start", sensorli ekranda barcha parametrlar o'rnatilganda, lehim yoki lehimlashni boshlash uchun "srart" tugmasini bosing.



Fabrikamız haqida

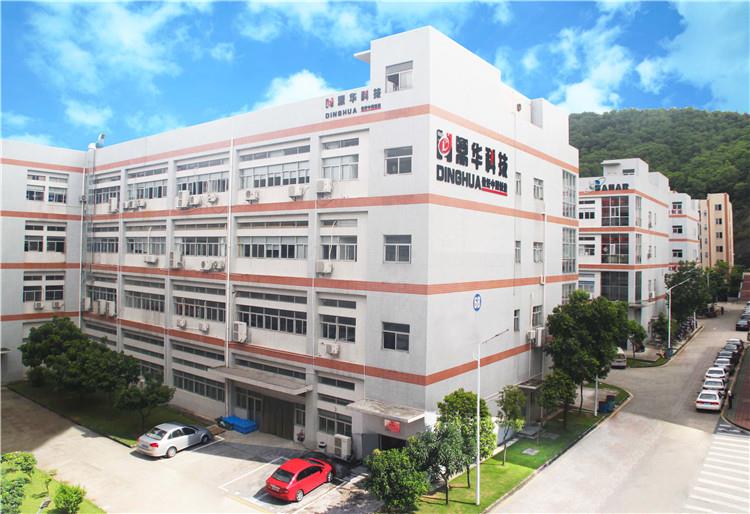

BGA qayta ishlash stantsiyasi, Avtomatik vintni qulflash mashinasi va Avtomatik lehim stantsiyasini ishlab chiqarish uchun fabrikamiz,

3000 kvadrat metrdan ortiq maydonni egallaydi va kengaytirishda davom etadi.

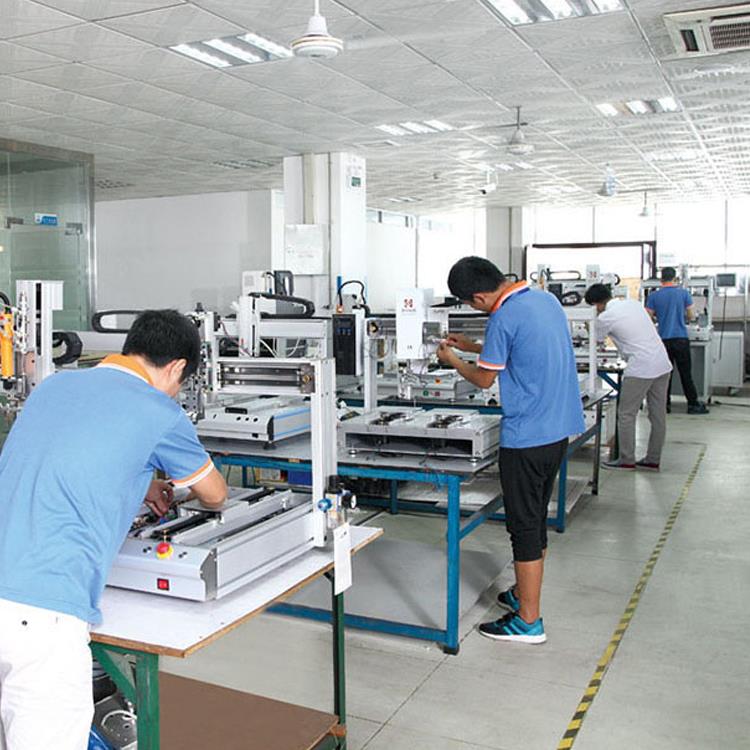

BGA qayta ishlash stantsiyasi uchun ustaxonaning bir qismi, Avtomatik vintni qulflash ishlab chiqarish

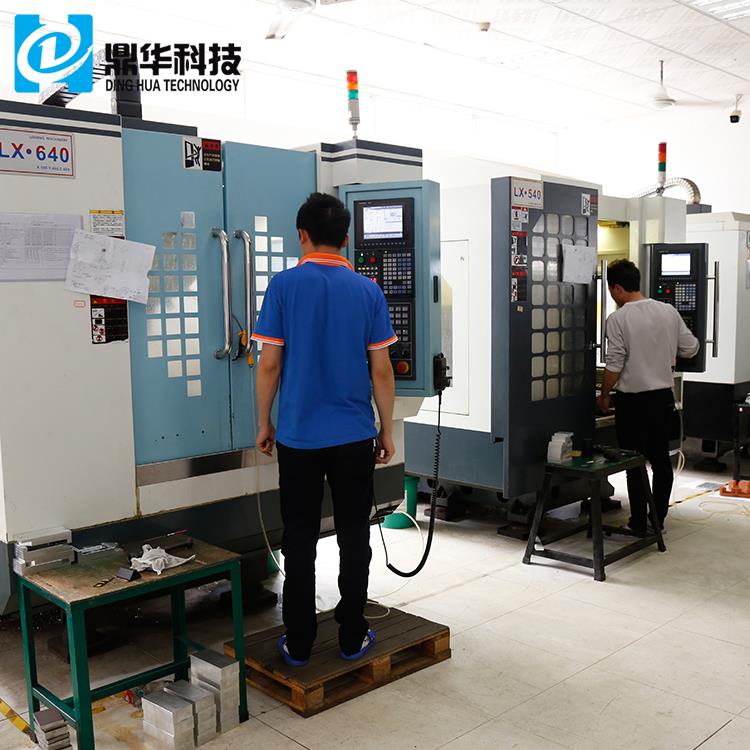

BGA qayta ishlash stantsiyasini ishlab chiqarishning ehtiyot qismlari uchun CNC ishlov berish ustaxonasi

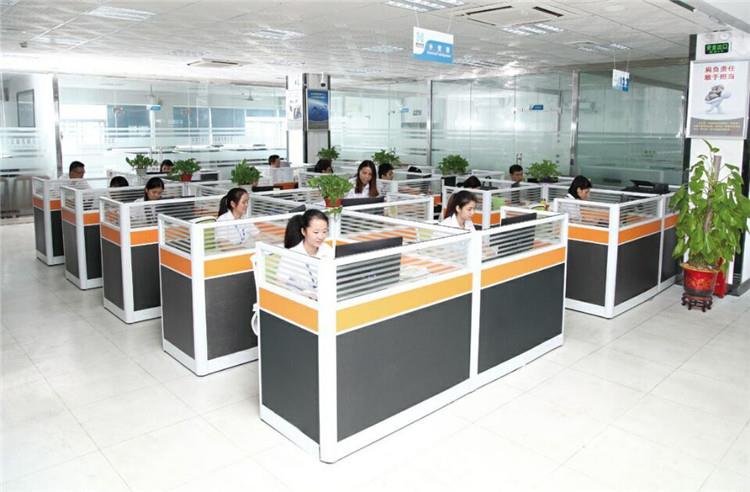

Bizning ofisimiz



3 ta isitish zonasi sensorli ekranli BGA reballing stantsiyasi uchun yetkazib berish va yetkazib berish xizmati

Buyurtma qilingan mashinaning tafsilotlari ishlab chiqarishdan oldin mijozlar bilan tasdiqlanadi. Ba'zi aksessuarlar shaxsiy foydalanish uchun talab qilinishi mumkin (oxirgi foydalanuvchi) va biz etkazib berishdan oldin mijozlarga ular haqida xabar beramiz.

Biz barcha mijozlar uchun, ular distribyutorlar, sotuvchilar, oxirgi foydalanuvchilar bo'ladimi yoki sotishdan keyingi xizmatni talab qiladimi, bepul treningni taklif qilamiz.

3 ta isitish zonasi sensorli ekranli BGA reballing stantsiyasi uchun tez-tez beriladigan savollar

Savol: BGA qayta ishlash stantsiyasini tadqiq qilish va rivojlantirishda qancha muhandis ishtirok etadi?

A:BGA qayta ishlash stantsiyasiga bag'ishlangan 10 ta muhandis mavjud. Biroq, bizda avtomatik vintni qulflash mashinasi va avtomatik lehim stantsiyasi kabi mashinalarda ishlaydigan boshqa muhandislarimiz ham bor.

Savol: Sizning kafolat muddati qancha?

A:Yakuniy foydalanuvchilar uchun kafolat muddati 1 yil. Distribyutorlar uchun bu 2 yil. Biroq, bu isitgichlar endi kimligingizdan qat'i nazar, 3-yil kafolat bilan ta'minlanadi.

Savol: Qaysi tezkor yetkazib berish xizmatlarini tanlashim mumkin?

A:Siz DHL, TNT, FedEx, SF Express va eng maxsus yetkazib berish liniyalaridan birini tanlashingiz mumkin.

Savol: Qaysi mamlakatlarga hali sotmaysiz?

A:Biz barcha mamlakatlarga, jumladan Fidji, Bruney va Mavrikiy kabi sizga tanish bo'lmagan mamlakatlarga sotamiz.

BGA Rework Station haqida nou-xau:

(BGA qadoqlash texnologiyasi)

BGA (Ball Grid Array) - to'p shaklidagi pinli panjara qatorli qadoqlash texnologiyasi, yuqori zichlikdagi sirtga o'rnatiladigan qadoqlash texnologiyasi. Pinlar sharsimon bo'lib, paketning pastki qismida panjaraga o'xshash naqshda joylashgan, shuning uchun "Ball Grid Array" nomi. Ushbu texnologiya odatda anakartni boshqarish chipsetlari uchun ishlatiladi va material odatda keramika hisoblanadi.

BGA-kapsullangan xotira bilan xotira hajmini xotira hajmini o'zgartirmasdan ikki-uch marta oshirish mumkin. TSOP (Thin Small Outline Package) bilan solishtirganda, BGA kichikroq o'lchamga, yaxshiroq issiqlik tarqalish ko'rsatkichiga va yuqori elektr ko'rsatkichlariga ega. BGA qadoqlash texnologiyasi kvadrat dyuym uchun saqlash hajmini sezilarli darajada oshirdi. BGA texnologiyasidan foydalanadigan xotira mahsulotlari TSOP bilan bir xil quvvatni taklif qiladi, lekin hajmining faqat uchdan bir qismini tashkil qiladi.

An'anaviy TSOP qadoqlash usuli bilan solishtirganda, BGA qadoqlash usuli tezroq va samaraliroq issiqlik tarqalishini ta'minlaydi.

1990-yillarda texnologiyaning rivojlanishi bilan chip integratsiyasi darajasi oshdi, natijada ko'proq I/U pinlari va yuqori quvvat sarfi paydo bo'ldi. Natijada, integral mikrosxemalar qadoqlash talablari yanada qattiqlashdi. Ushbu ehtiyojlarni qondirish uchun BGA qadoqlash ishlab chiqarishda qo'llanila boshlandi. BGA "Ball Grid Array" degan ma'noni anglatadi, bu qadoqlash texnologiyasining ushbu turiga ishora qiladi.
